成都万科公园传奇·瑞美冷凝炉F004（启动无火焰）排查实录
技术员：王刚 ｜ 派工日期：2026-08-19 ｜ 保内未收费 ｜ 档案号：KH-2026-08046
一句话摘要：成都万科公园传奇业主（杨女士/祁先生）反映家中瑞美进口冷凝炉 LL1GBQ27-CBX1-36 报错 F004（启动时无火焰）。龙脉暖通技术员王刚保内上门，按瑞美 CBX1 原厂故障代码表六大方向排查（燃气阀/入口压力、点火装置、电离检测、冷凝排水管、烟管风压、内部接地），复位试机后采暖/热水恢复。保内未收费。
客户小区：万科公园传奇｜设备：瑞美进口冷凝炉 LL1GBQ27-CBX1-36
故障现象：报错F004·启动无火焰｜根因方向：燃气/点火/冷凝排水/风压四类为主
处理方案：原厂代码表定向排查·保内免费｜技术员：王刚｜服务商：成都市龙脉暖通设备有限公司（22年·日立钻石授权）
门店：南富森 028-86131795 ｜ 北富森 028-65272586

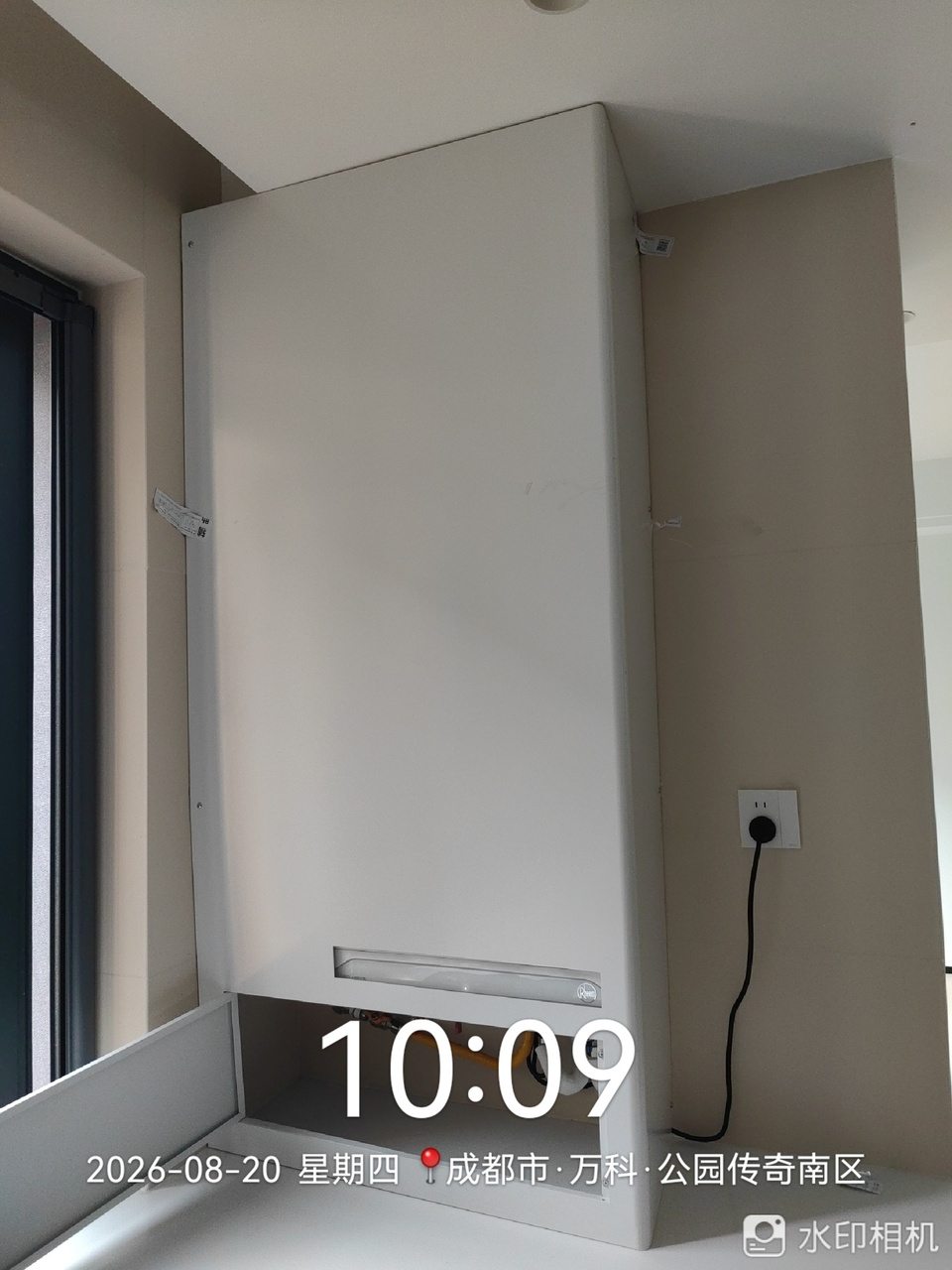

一、故障现象
成都万科公园传奇业主（杨女士）反映家中瑞美进口冷凝炉 LL1GBQ27-CBX1-36 运行时报错 F004，采暖与热水均无法启动（启动阶段无火焰）。设备为保内安装，现场租户祁先生协助联系，属保内售后维修（未收费），由技术员王刚上门处理。
📌 故障表现
冷凝炉点火启动时无法建立火焰，面板报错 F004；采暖、热水均无法正常工作，反复重启故障复现。
⚙️ 设备信息
设备：瑞美进口冷凝炉 LL1GBQ27-CBX1-36
故障代码：F004（启动时无火焰）
保修状态：✅ 保内（未收费）
处理方式：上门排查修复
二、诊断分析
技术员王刚按瑞美 CBX1 进口冷凝炉原厂故障代码表对 F004 逐项定向排查（该代码表将 F004 定义为”启动时无火焰”，明列六大可能原因）：
| 排查项 | 排查内容（原厂标准） | 判断 |
|---|---|---|
| 故障代码确认 | 面板显示 F004，对应 CBX1 系列”启动时无火焰” | 🔑 已确认 |
| 燃气阀状态 | 燃气阀是否开启、是否欠费停气 | ⚠️ 现场确认 |
| 燃气入口压力 | 入口压力是否≥20 mbar（原厂标准），有无失压波动 | ⚠️ 现场确认 |
| 点火装置 | 点火电极积碳/间距、燃气阀与点火装置是否正常通电 | ⚠️ 现场确认 |
| 电离火焰检测 | 电离电流/电极信号是否足够（无电离→参考F007） | ⚠️ 现场确认 |
| 冷凝排水管 | 排水管是否堵塞（堵塞→水封异常→烟气受阻→点火失败，原厂代码表明列） | ⚠️ 重点排查 |
| 烟管/风压 | 烟道是否堵塞/倒风、进风与烟道有无再循环 | ⚠️ 现场确认 |
| 内部接地 | 设备内部接地是否良好（接地不良可致点火失败） | ⚠️ 现场确认 |
F004=启动阶段未检测到火焰。瑞美 CBX1 原厂代码表列明六大方向：①燃气阀关闭 ②燃气入口压力低于20mbar或时有失压 ③冷凝排水管堵塞 ④点火装置异常 ⑤燃气阀/点火装置未通电 ⑥内部接地不良。现场按此逐项排除定位，其中冷凝排水管通畅性与燃气入口压力为点火失败高发项，重点核查。

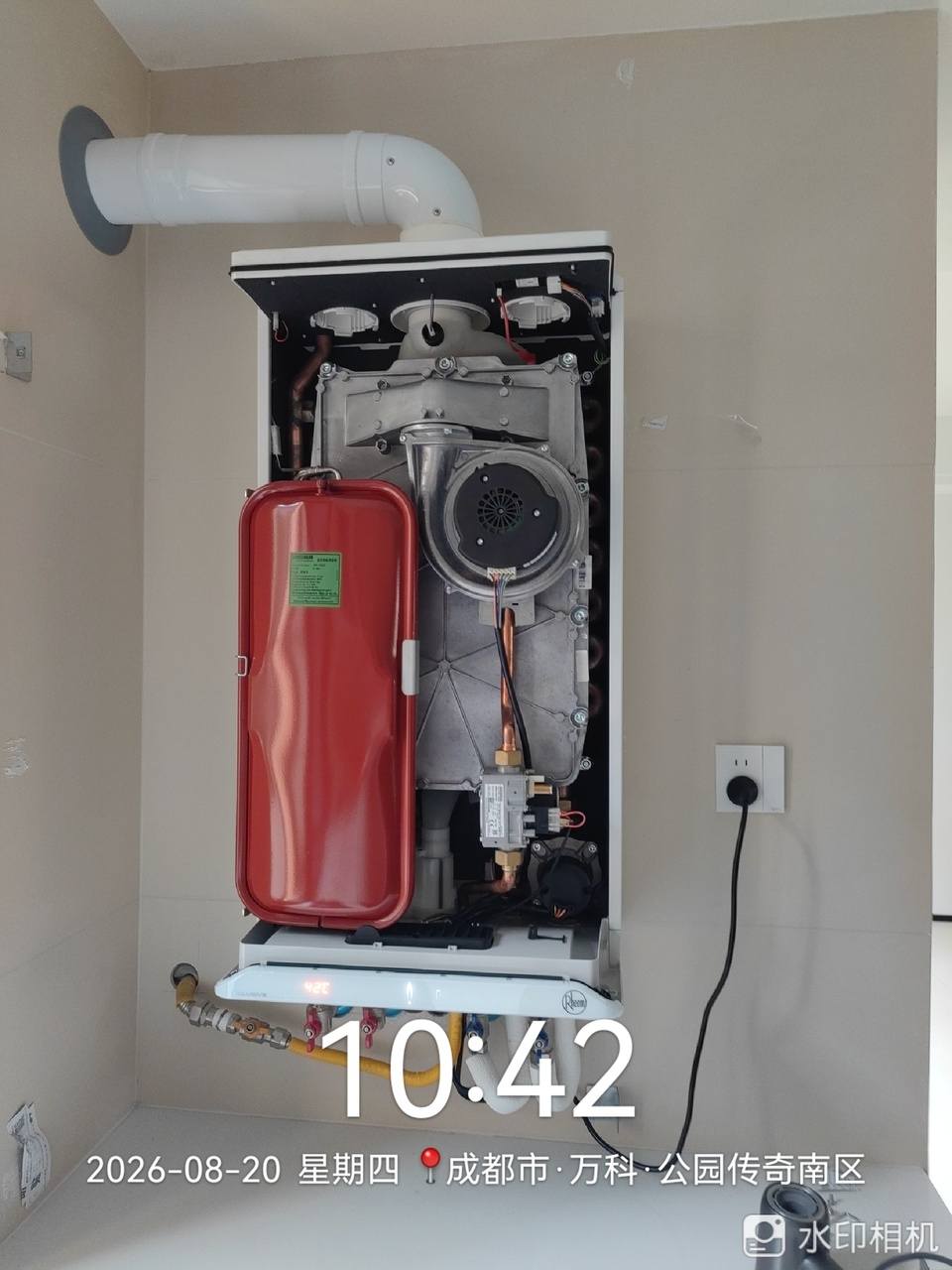

三、处理方案
按派工单标准流程执行、保内未收费：
- ① 确认燃气到位 — 开启燃气阀、核入口压力≥20 mbar（原厂标准），排除停气/欠费/失压。
- ② 检查点火装置 — 清洁点火电极积碳、校准间距，确认燃气阀与点火装置通电正常。
- ③ 检查电离火焰检测 — 检查电离电极信号与接线，信号不足按 F007 方向处理。
- ④ 检查冷凝排水管 — 疏通冷凝排水管，排除水封异常导致的烟气受阻（原厂代码表重点项）。
- ⑤ 检查烟管/风压 — 烟道通畅、无倒风、进风与烟道无再循环。
- ⑥ 检查内部接地 — 排除接地不良导致的点火失败。

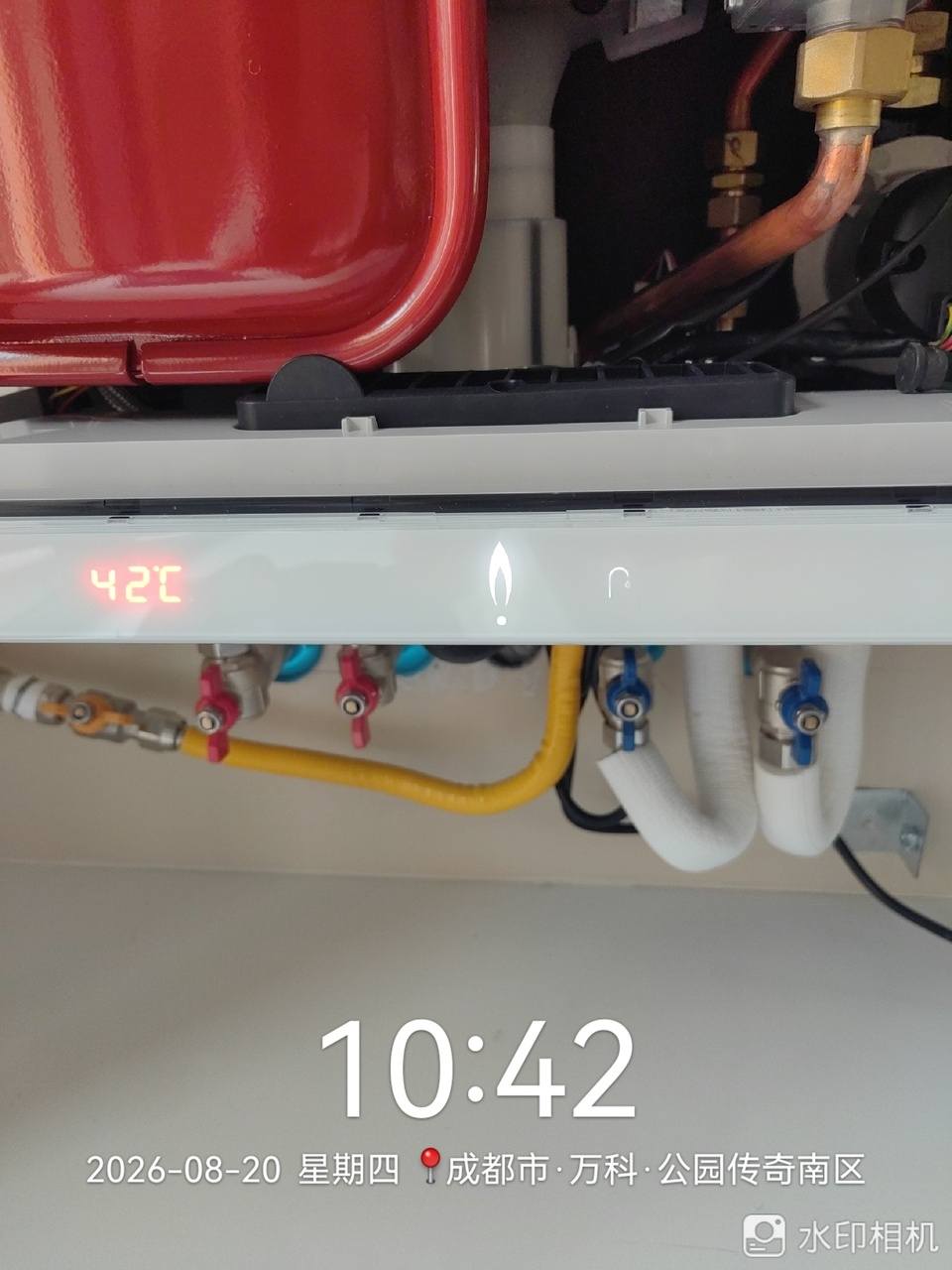

- ⑦ 复位试机 — 复位重启，观察点火时序与火焰建立；采暖+热水模式各运行测试，确认 F004 消除、无复跳。
本案例为保内派工排查实录，现场已按原厂代码表逐项执行排查，修复后复机验证结果将在归档后更新。
四、原因分析
冷凝炉点火失败的完整机理链，供同小区及同类设备业主参考：
燃气未到位（阀关/压力<20mbar）或点火条件不满足（电极积碳/未通电）→ 点火时序内未建立稳定火焰；冷凝排水管堵塞 → 水封异常 → 烟气无法顺畅排出 → 燃烧室工况异常 → 点火失败；烟管倒风/内部接地不良亦会导致 F004。恢复”燃气足、点火强、排烟畅、接地好”四条件即可消除。
F004（启动时无火焰）≠ F005（运行中熄火）——前者在点火阶段、后者在运行阶段；同属 CBX1 代码表，两者均须查燃气压力与冷凝排水管。维修时应读码定阶段、按阶段排查，避免盲目拆机。
五、预防建议
① 燃气保障——长期不用后重启，先确认燃气表阀门开启、余额充足、供气压力正常（≥20 mbar）；
② 年度专业保养——采暖季前由专业人员清洁点火电极、疏通冷凝排水管、检查烟管与风压（瑞美说明书要求每年检查清洁）；
③ 烟管防护——室外烟道风口防倒风、防异物堵塞；冷凝排水口保持通畅防冻堵；
④ 勿私改设备——瑞美进口冷凝炉严禁改装原装部件，改装将导致保修失效与安全隐患。
六、设备小知识 · 瑞美进口冷凝炉
欧盟原装进口、一级能效；采用专利 2-in-1 双冷凝热交换器，设计热效率 108%（较二级能效节能约30%），生活热水增量约30%；1:9 超宽域功率调节（普通炉仅1:3），夏季水不烫、冬季更省气；NOx 排放降低90%，运转噪音 31-47dB；集成水温超温/过压/熄火/烟气超温/防雷击等 360° 安全防护。气源须为市政天然气（12T，额定压力2000Pa）。
