云璟林著-徐先生空调新风档案书

客户信息

项目	内容	备注
客户称呼	徐先生	—
户型概况	四室两厅	客餐厅+主卧+3个次卧
空调面积	约 99㎡	客餐厅49㎡ + 主卧17㎡ + 次卧A11㎡ + 次卧B11㎡ + 次卧C11㎡
常住人口	4-5人	常开2-3台；180主机，足足有余
核心需求	空调制冷制热（层高不足）；品质好；省电	担心质量以及能耗高的问题

一、您的需求与痛点分析

您的担心/痛点	我们的解读	解决方案
过敏体质：家里小朋友有鼻炎，对空气净化要求高	空调出风必须洁净，不能有异味、细菌、霉菌	✅ 内机自清洁+高温杀菌：蒸发器自动清洗，杀菌，从根源解决异味 ✅ PE净化模块（选配）：释放负离子，主动分解PM2.5、甲醛、细菌，去除率99%
担心设备寿命：对中央空调长期可靠性存疑	需要品质可靠、质保期长的产品	✅ 日立百年品牌，自研压缩机，设计寿命15-20年 ✅ 整机质保5年，会员可延保至10年 ✅ 隐蔽工程质保2年，会员延至5年
使用费用担忧：担心电费过高	需要高能效、低运行成本的系统	✅ APF值5.55，超国家一级能效，比普通空调省电30%+ ✅ 双转子压缩机，开1-3台时低频省电，不浪费

二、房间面积与内机配置（舒享180）

区域	面积	方案A：双内机
客餐厅	49㎡	RPIZ-71 (7.1kW) + RPIZ-40 (4.0kW)
主卧	17㎡	RPIZ-40 (4.0kW)
次卧A	11㎡	RPIZ-25 (2.5kW)
次卧B	11㎡	RPIZ-25 (2.5kW)
次卧C	11㎡	RPIZ-25 (2.5kW)
内机合计	6台	22.6 kW
外机型号		RAS-180HRNAQ
外机制冷量		18.0 kW
系统超配率		125.6%

✅ 两套方案超配率均在舒享系列允许范围内（110%–130%），技术可行。

三、设计原理与依据（基于舒享180）

基于 “设计使用场景” 而非“最大面积”来做选择。

根据您家5个区域、常住4-5人的情况，最核心的使用场景是：

• 白天：客餐厅（主用）
• 晚上：2-3间卧室同时开启
• 极端情况：全屋同开（概率较低）

超配率125%是否安全？

同开场景	需求冷量	外机能力	结论
白天客餐厅+主卧开（71+40+40=15.1kW）	15.1kW	18.0kW	✅ 外机中低负荷高效运行
夜间2-3间卧室同开（约9-11kW）	9-11kW	18.0kW	✅ 外机中低负荷

结论：超配率在日立官方允许范围内，且符合您家庭实际使用习惯，安全可靠。

四、客餐厅配置深度解析

对比维度	方案A：双内机 (71+40)
气流组织	可形成“环绕式”气流。71型负责主要区域，40型补足餐厅或阳台侧热区，避免“一头冷一头热”
舒适度	分区控温更精准。有隔断或功能分区时，双机可分区域独立设定温度
安装与美观	需增加一个内机位置，吊顶需适当划分
能耗考虑	白天只开71型时，系统低负荷运行更高效
适用场景	✅ 客餐厅为L型/T型/狭长型或不规则结构 ✅ 对空气均匀度、分区控温要求高

五、舒享180核心参数与核心优势

六、针对您四大痛点的解决方案汇总

您的痛点	解决方案	具体价值
小朋友鼻炎，空气净化要求高	内机自清洁+高温杀菌+PE净化模块	出风无异味，杀灭细菌霉菌
担心设备寿命	日立百年品牌+整机5年质保+会员延保10年	设计寿命15-20年，质保行业领先
担心使用费用	APF5.55超一级能效+双转子压缩机	比普通空调省电，开1-3台时更省

七、新风方案（云净二代）

7.1 参数详情

7.2、对您家的价值

您的担忧	云净二代如何解决
小朋友鼻炎，怕雾霾天	HEPA过滤PM2.5、花粉、过敏原，引入干净空气
怕新风噪音影响睡眠	最低19dB，比落叶声还轻，晚上开静音档不打扰
怕开新风费电	全热交换回收能量，节能40%以上
怕安装麻烦	机身小巧，可反转安装，小空间也能装
怕后期有耗材成本	芯体可水洗，无需频繁更换
怕操作复杂	手机APP远程控制，老人也能用

八、我们的承诺

承诺项	内容
免费上门勘测	48小时内响应
多种方案对比	不少于2套设计方案（A与B）
标准施工规范	日立精工精匠标准
透明报价体系	无隐藏增项
5年起工程质保	远超行业标准
终身会员服务	年度检测+维保提醒

龙脉暖通 · 专注以科学设计匹配真实生活

交付不是终点，而是服务的开始。

一、日立变频中央空调——方案配置与清单

1.1项目信息

项目	内容
项目地址：成都市双流区云璟林著15-2
建筑特征：	顶/底层建筑□ 保温建筑□ 西晒房间□ 大窗/落地玻璃□ 挑高区域□ 人员数量□ 同开率□ 开窗通风□

---

设计依据

空调是否制热：是

---

1.2室内机选型

楼层	房间功能	面积(㎡)	内机型号	台数	设备冷量(W)	设备尺寸(高×宽×厚 mm)	设计冷指标(W/m²)	实际冷指标(W/m²)
平层	客餐厅	49	RPIZ-71+40FSNAQD/P	2	11100	192×1180×447	180	227
平层	主卧	15	RPIZ-36FSNAQD/P	1	3600	192×700×447	180	240
平层	女儿房	10	RPIZ-25FSNAQD/P	1	2500	192×700×447	180	250
平层	老人房	10	RPIZ-22FSNAQD/P	1	2200	192×550×447	180	220
平层	客房	10	RPIZ-22FSNAQD/P	1	2200	192×550×447	180	220
合计		94		6	21600

---

室外机选型

室外机型号	额定制冷量(W)	额定制热量(W)	连接率	压缩机	运转范围	能效指标(APF)	噪音dB(A)	设备尺寸(高×宽×厚 mm)	电源
RAS-180HRNAQ	18000	20000	120.0%	双转子	制冷-5~59℃ / 制热-23~15.5℃	5.50	56	1080×980×360	220V

---

二、日立变频中央空调 报价清单

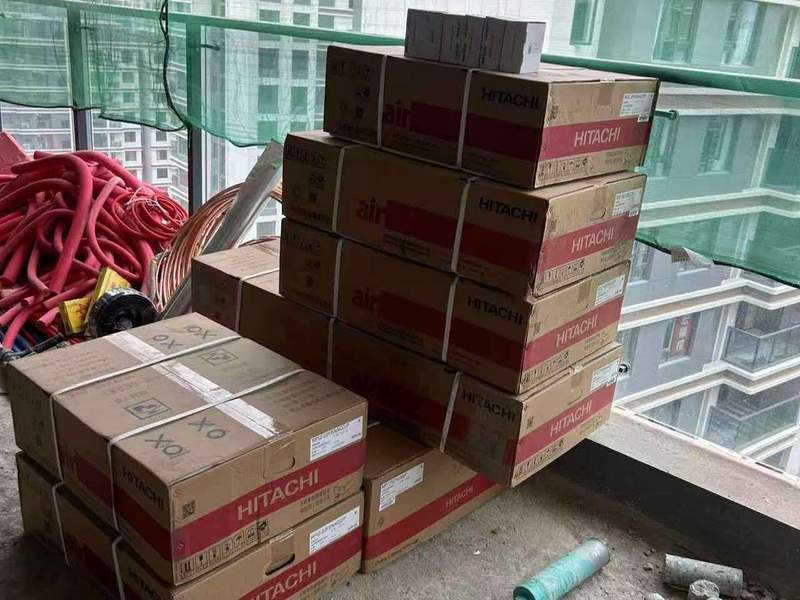

2.1、空调设备部分

品牌	名称	规格型号	数量	单位	单价(元)	合计(元)	备注

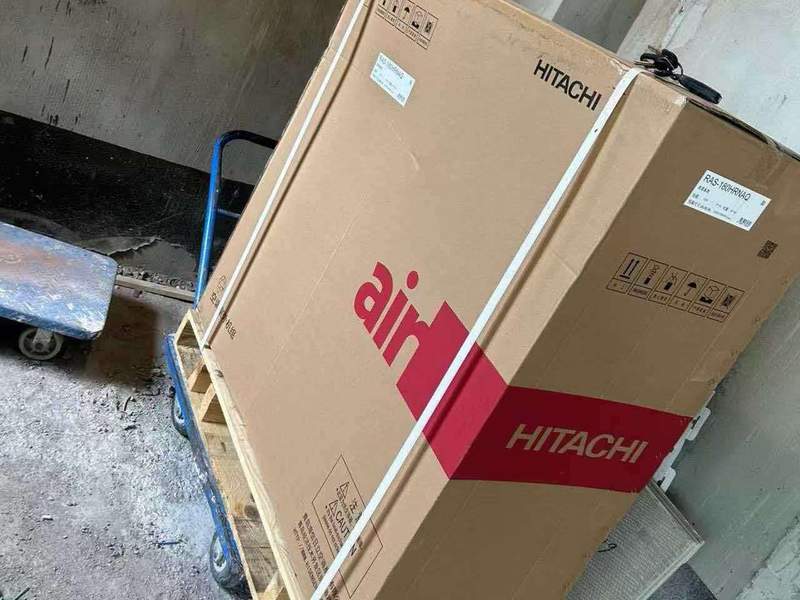

日立	空气源热泵室外机	RAS-180HRNAQ	1	台	20110	20110
日立	DC薄型风管式室内机	RPIZ-22FSNAQD/P	2	台	6250	12500
日立	DC薄型风管式室内机	RPIZ-25FSNAQD/P	1	台	6290	6290
日立	DC薄型风管式室内机	RPIZ-36FSNAQD/P	1	台	6390	6390
日立	DC薄型风管式室内机	RPIZ-40FSNAQD/P	1	台	6440	6440
日立	DC薄型风管式室内机	RPIZ-71FSNAQD/P	1	台	6870	6870
日立	WiFi线控器	PC-P1HVQA	6	个	275	1650
小计						60250

---

2.2、空调系统部分

品牌	名称	规格型号	数量	单位	功能	备注
定制	出风口：ABS防结露百叶	540×150	3	个	侧送风	风口加长部分另计
定制	出风口：ABS防结露百叶	750×150	2	个	侧送风	风口加长部分另计
定制	出风口：ABS防结露百叶	1050×150	1	个	侧送风	风口加长部分另计
定制	回风口：ABS防结露百叶	1000×280	3	个	下回风带检修	风口加长部分另计
定制	回风口：ABS防结露百叶	1200×280	2	个	下回风带检修	风口加长部分另计
定制	回风口：ABS防结露百叶	1500×280	1	个	下回风带检修	风口加长部分另计
定制	风口软接	—	按实际	—	连接设备与风口或风道	包工包料
定制	辅材	胶水、刷子、吊筋、螺丝等	按实际	—	安装固定风口、软接	包工包料
小计						0

---

2.3、管路系统及辅料部分

品牌	名称	规格型号	数量	单位	功能	备注

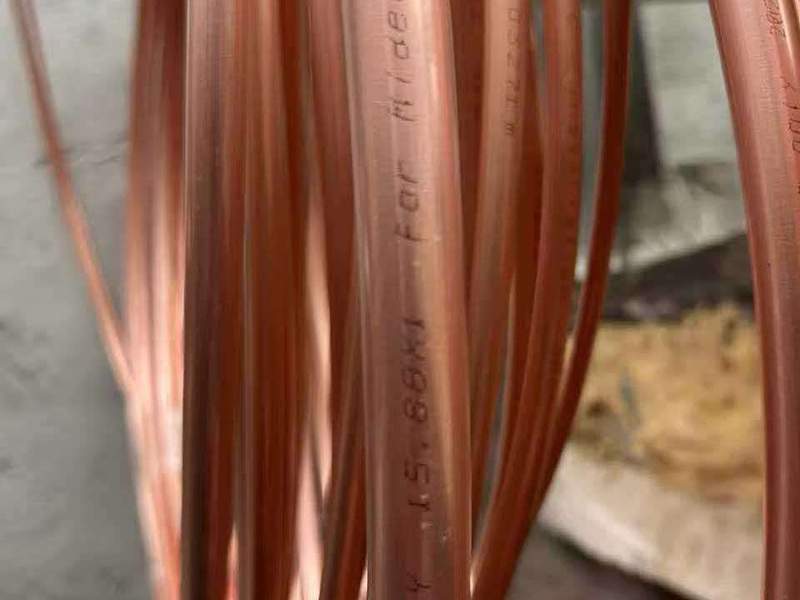

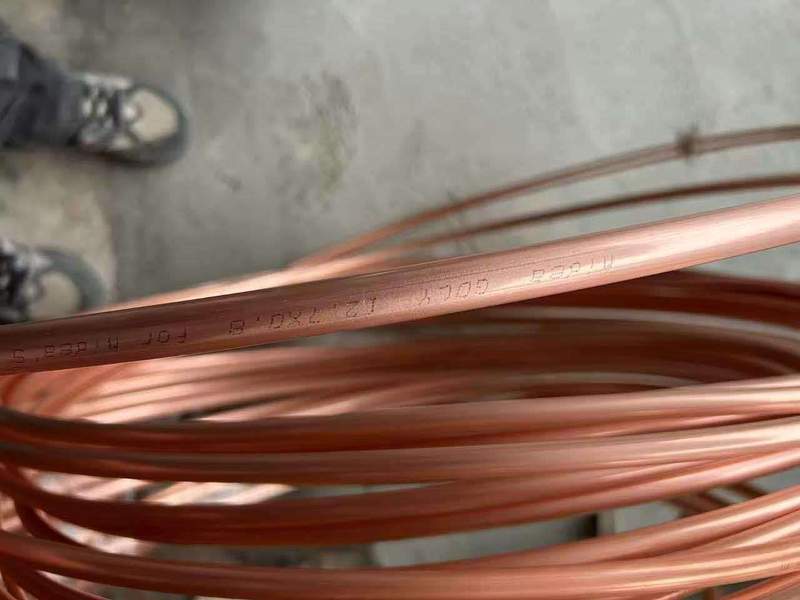

龙煜	紫铜管	φ6.35×0.8mm	包工包料	按实际	TP2高品质、去油铜管，冷媒输送
龙煜	紫铜管	φ9.53×0.8mm	包工包料	按实际	同上
龙煜	紫铜管	φ12.7×0.8mm	包工包料	按实际	同上
龙煜	紫铜管	φ15.88×1.0mm	包工包料	按实际	同上
龙煜	紫铜管	φ19.05~25.4×1.0mm	包工包料	按实际	同上

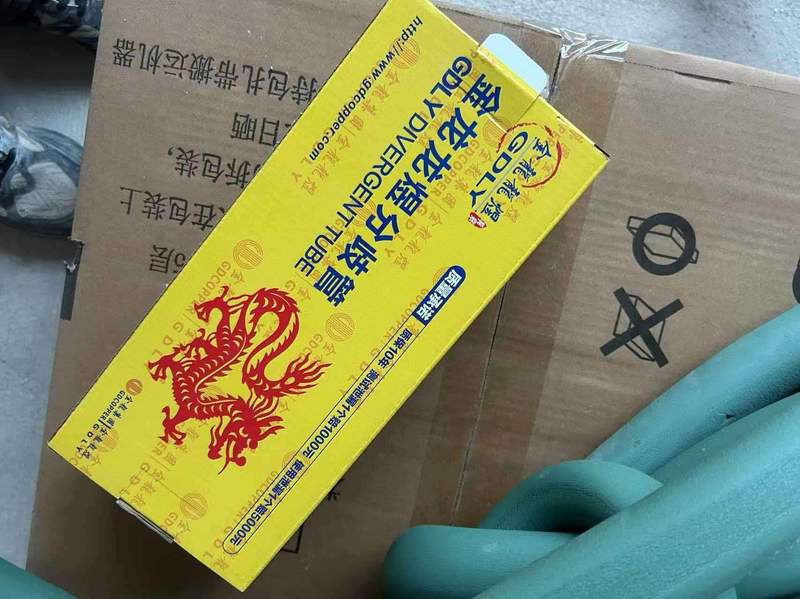

龙煜	分歧管	E-52SN	包工包料	按实际	冷媒分配
哈利斯	铜焊条	31.75×15mm	包工包料	按实际	铜管焊接
霍尼韦尔/杜邦	冷媒	R410A	包工包料	按实际	R410A新冷媒
川路	PVC-U管	De25	包工包料	按实际	冷凝水排水管
小计						0

---

2.4、保温及吊架部分

品牌	名称	规格型号	数量	单位	功能	备注

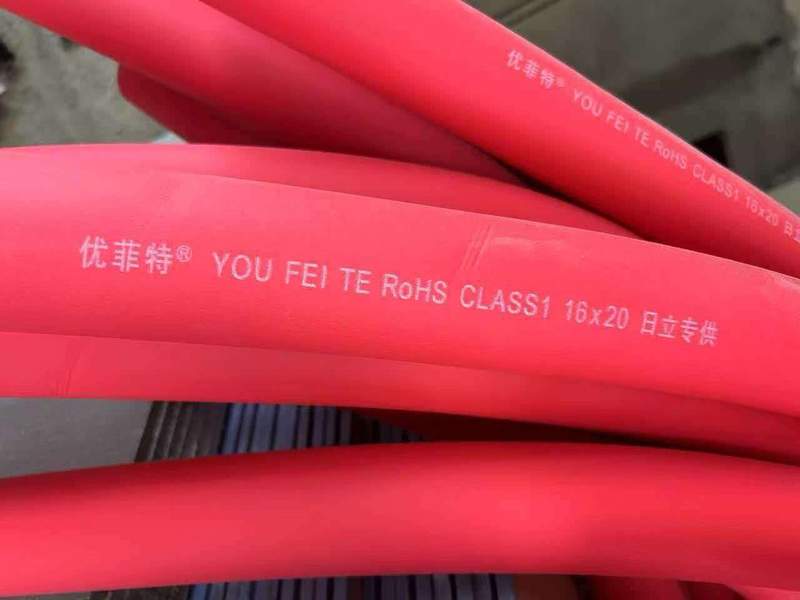

优菲特	保温棉	厚度15mm	包工包料	按实际	B1级铜管保温棉
优菲特	保温棉	厚度15mm	包工包料	按实际	冷凝水管保温
定制	吊卡与支架	镀锌不锈钢吊架	包工包料	按实际	管路安装，升级工艺
小计						0

---

2.5、控制系统辅料及人工部分

品牌	名称	规格型号	数量	单位	功能	备注
塔牌	BV电源线	1×2.5mm²	包工包料	按实际	内机配电
美河	屏蔽线	2×0.75mm²	包工包料	按实际	控制器接线
川路	线管	dn16	包工包料	按实际	控制器接线穿线
龙脉	人工	—	包工包料	按实际	开孔/安装等
龙脉	运输费	—	包工包料	按实际	运输
小计						0

---

空调系统报价汇总

项目	金额(元)
一、工程材料费合计（设备+风系统+管路与保温系统+控制系统+人工）	60250
二、工程管理费	0
总计	60250

---

报价说明

1. 含设备安装、墙体开孔、风口、排水、运输等人工及辅材费用。设备质保期为设备进场66个月（整机60个月，6个月为装修期）。
2. 铜管、保温、线材等辅材清单数量以工地定位后实际安装为准。合同总价为包工包料满足运行交付，辅材数量的增减不再多退少补。
3. 本报价不含主机电源线和空开。
4. 本报价不含室外机支架和接水盘，不含土建；不含垃圾清运。
5. 如果室外机就位需要动用机械设备，吊装费用根据情况另计。
6. 室内机送、回风口、检修口由甲方木工开孔，乙方负责提供开孔尺寸和安装风口采用统一尺寸。
7. 方案按照侧出下回风设计，如果做下出风，按150元/㎡成品风管另计。
8. 报价风口按照机身长度定制，如需加长按150元/㎡另计，不足一米按照一米计算，外机管道扣槽按100元/㎡另计。
9. 建议吊顶不做反光灯槽，反光灯槽影响制冷、制热效果，跃层和层高超过三米制热效果欠佳。如果保留灯槽设计，建议使用灯槽专用机。
10. 本报价有效期为一个月。如有遗漏，双方协商。

---

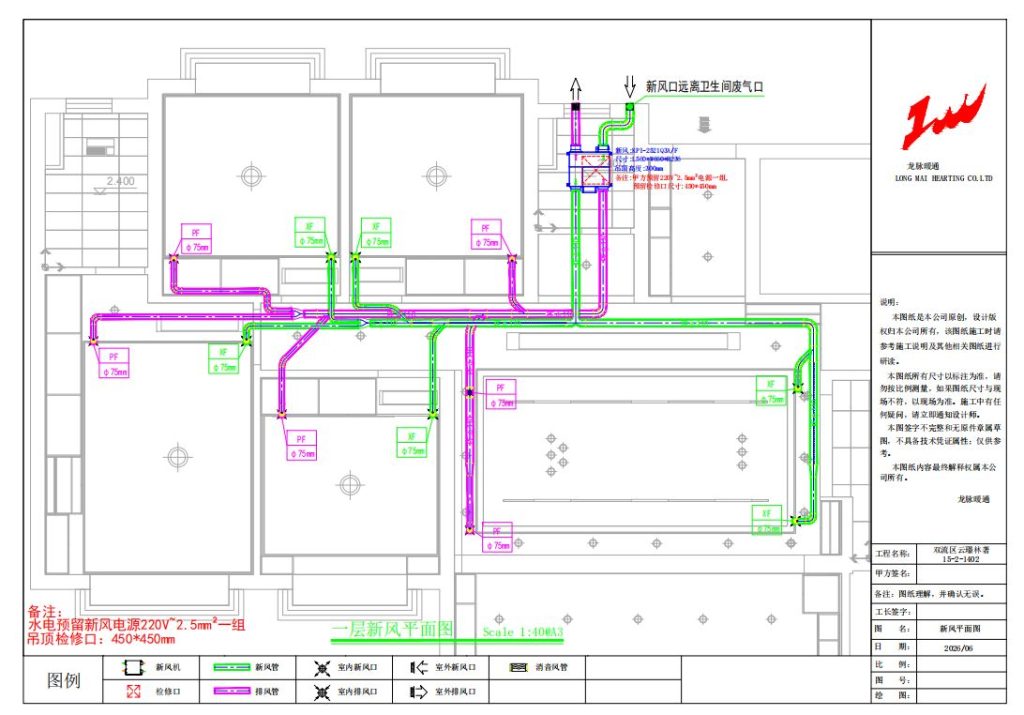

三、日立新风——方案配置

3.1设计依据

《住宅新风系统技术标准》JGJ/T440-2018

计算依据

新风系统的设计新风量既要满足最小新风量要求，又要满足室内人员呼吸的生理需求；经计算后取较大值为计算新风量。

设备选型新风量 = 计算新风量 ÷ 得风率（一般可取0.8）× 安全系数1.1

3.2参考依据

人均居住面积	换气次数要求
Fp ≤ 10㎡	0.7 次/h
10㎡ < Fp ≤ 20㎡	0.6 次/h
20㎡ < Fp ≤ 50㎡	0.5 次/h
Fp > 50㎡	0.45 次/h
满足人员呼吸和CO₂浓度限值	人均新风量30m³/h

新风量计算

楼层	房间功能	面积(m²)	净高(m)	换气次数(次/h)	新风量需求(m³/h)	送风口数量	排风口数量
平层	客餐厅	49	2.7	0.7	93	2	2
平层	主卧	15	2.7	0.7	28	1	1
平层	女儿房	10	2.7	0.7	19	1	1
平层	老人房	10	2.7	0.7	19	1	1
平层	客房	10	2.7	0.7	19	1	1
合计		94			178	6	6

3.3新风机型号及参数

型号	设备风量(m³/h)	功率(W)	噪音(dB(A))	机外静压(Pa)	法兰尺寸(mm)	设备尺寸(长×宽×高 mm)
KPI-2521Q3A/F	250/225/200/175/150/125	90/62/43/28/20/15	32/30/27/24/20/15	100/80/60/50/40	φ191	1535×660×236

---

日立新风 报价清单

品牌	名称	规格型号	数量	单位	功能/备注
日立	天净新风	KPI-2521Q3A/F	1	台	双DC风机驱动/6档风速/高分子环保芯体/实时监测室内外空气质量
日立	新风专用线控器	PC-P1K3Q	1	个	超大液晶屏/运转指示灯/显示室温及空气状态/定时开关机
真如	PE波纹管	φ110/φ75	1	项	材质环保无菌/抗冲击性和耐腐蚀性能好
真如	主机连接管	φ110	1	项	密封防尘，有效降噪
真如	直接/变径/三通	适配	1	项	管道连接件
真如	PE管抱卡	φ110/φ75	1	项	安装固定风管
真如	风口	φ75	6	项	ABS优质材料，旋转可调节
真如	风口套件	φ75	6	项	ABS白色双套卡件/遮蔽孔洞
真如	防雨风罩	φ120	2	项	304不锈钢，拦截树叶及杂物
龙脉	新风安装调试	新排风树状安装	1	项	安装技师团队，服务流程升级

新风报价说明

• 本报价不含新风主机的电源线。
• 本报价不含施工用水电费。
• 不含开票，不含远程费。
• 不含后期风口、检修口的开口基础费用。

四、施工流程

4.1 第一步：现场勘测

4.2第二步：设计出图

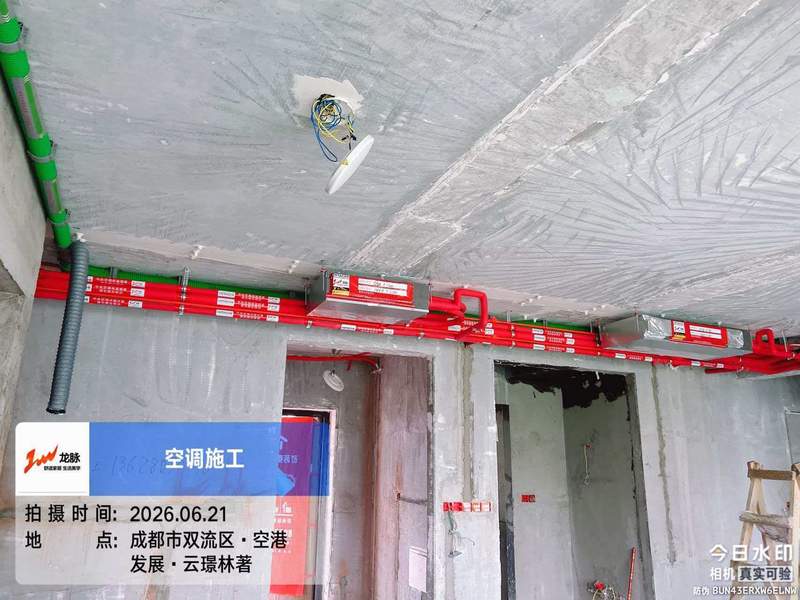

4.3第三步：施工进场

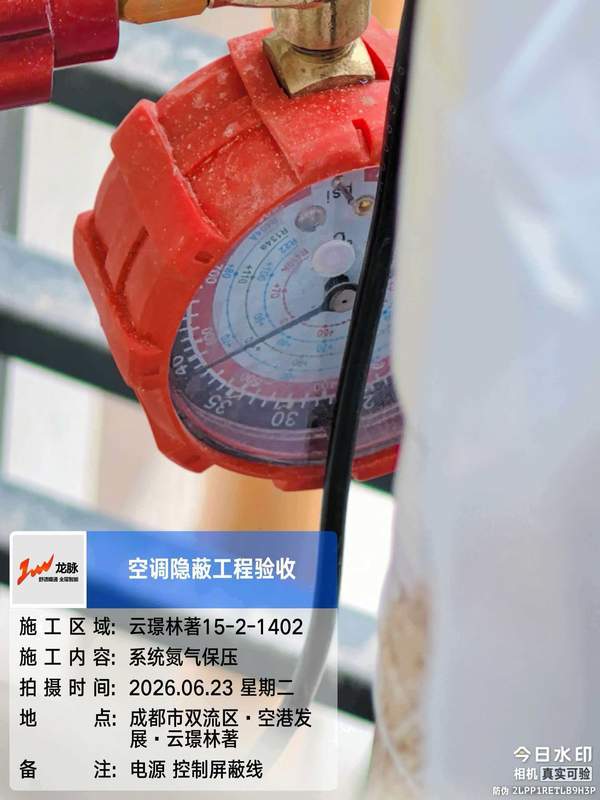

4.4第四步：监理到位

4.5第五步：系统调试

步骤	工作内容
单机调试	每台内机独立运行测试，确认出风温度12-18℃可调
系统联调	风管机+多联机全系统联动测试
五维指标检测	温度/湿度/CO₂/PM2.5/噪音
结露测试	高湿环境下出风口结露情况验证
客户培训	使用讲解、APP操作、结露预防指导
交付确认	客户签字确认

4.6 第六步：竣工验收（含调试验收单）

项目	内容
验收日期	年 月 日
验收人员
验收内容	全系统联动运行/空调送风口实测/各房间效果确认/APP远程控制演示
验收结论
验收照片	见下方

4.7+1：交付教学（含操作要点速查）

一、中央空调部分（日立）

操作要点	设定/操作方式
制冷模式设定	夏季设定温度 24-26℃，湿度 40%-60%
制热模式设定	冬季设定温度 18-22℃
风速建议	自动风速优先；静音需求可手动调至低风
滤网清洗	每月清洗一次（回风口滤网，清水冲洗晾干后装回）
自清洁+高温杀菌	换季时运行一次（约30分钟），长按“自清洁”键启动
外机散热	确保外机周围无杂物堆放，通风良好
长时间不用	断电，清洗滤网后关机
线控器操作	高清彩屏触摸操作，可设置每周定时开关机

2.8 +2：售后保障（含年度维保清单）

保障项	内容
设备质保	日立厂家质保
工程质保	5年起
三方联保	龙脉暖通 + 厂家 + 中国人保
会员服务	年度检测/维保提醒/优先响应/服务折扣/远程诊断
紧急报修	日立官方400电话 龙脉暖通售后电话

售后服务记录与解析

日期	服务类型	服务内容	服务人员	客户确认
年 月 日	回访		徐新平
