南富森门店2026-06-13日立尊睿全效二代调试实录
案例分享 · 调试实录
日立尊睿三联供系统
故障代码16的排查与解决
南富森门店联调实录——当说明书查不到故障码，如何基于系统原理逆推定位根因
1
背景与系统配置
📋项目信息
| 调试地点 | 南富森门店 |
| 热源主机 | 日立尊睿全效三代外机 |
| 输配系统 | 水模块 + 三管制内机 |
| 末端一 | 换热水箱（连接生活热水） |
| 末端二 | 风机盘管（模拟地暖散热） |
| 系统类型 | 三联供（制冷 + 采暖 + 生活热水） |

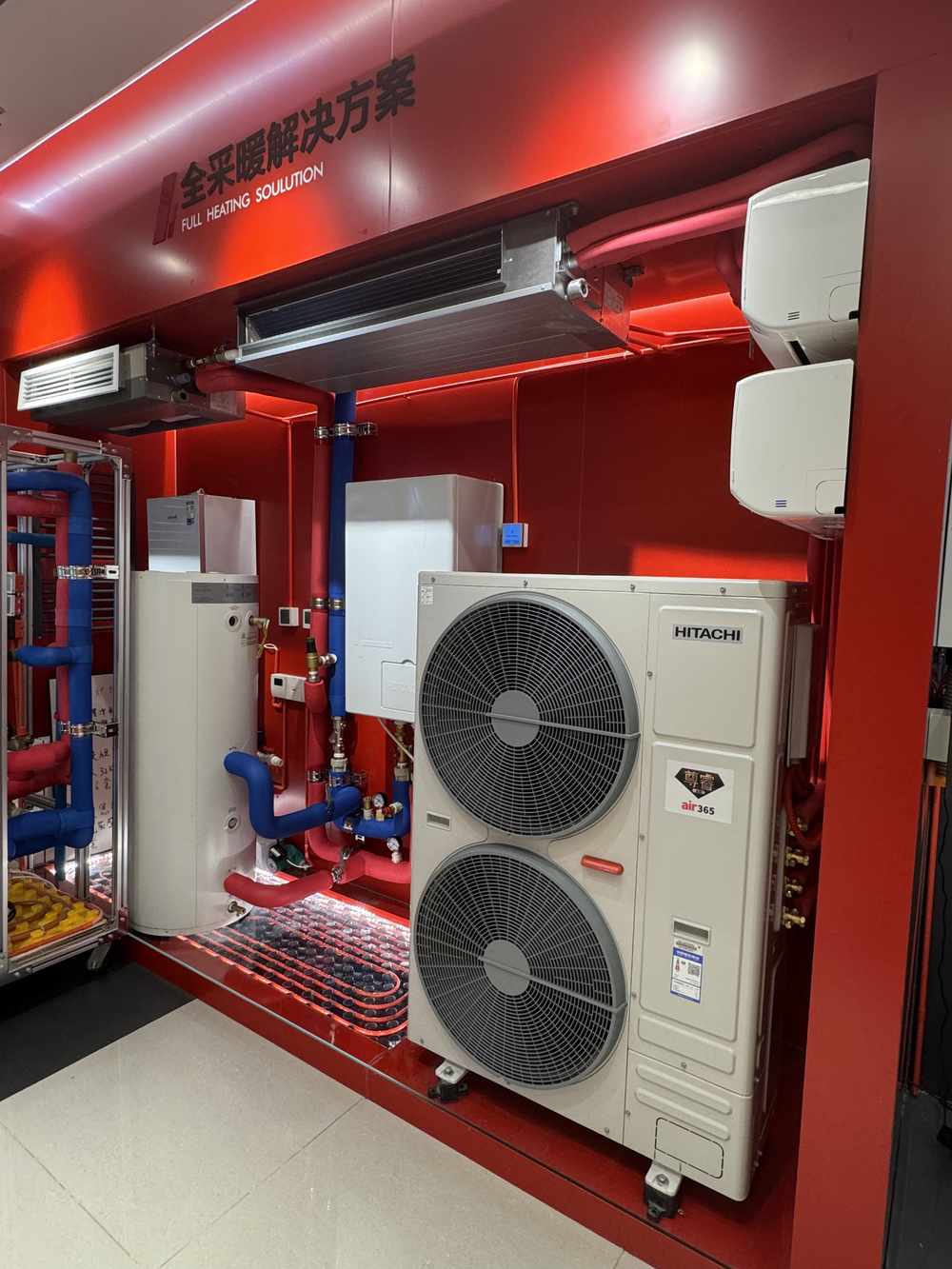

图1 南富森门店调试现场全貌——日立尊睿全效三代三联供系统联调中
2
故障现象
⚠ 故障代码 16
水模块在启动瞬间，立即报出故障代码16。说明书仅列出代码11、12、14、18，完全未收录代码16，排查失去直接依据。
🔍 核心矛盾
✅ 外机运行正常
✅ 内机运行正常
✅ 制冷热量转移正常（管道水变热，测试成功）
→ 但只要水泵一启动试图循环，系统立即报错停机

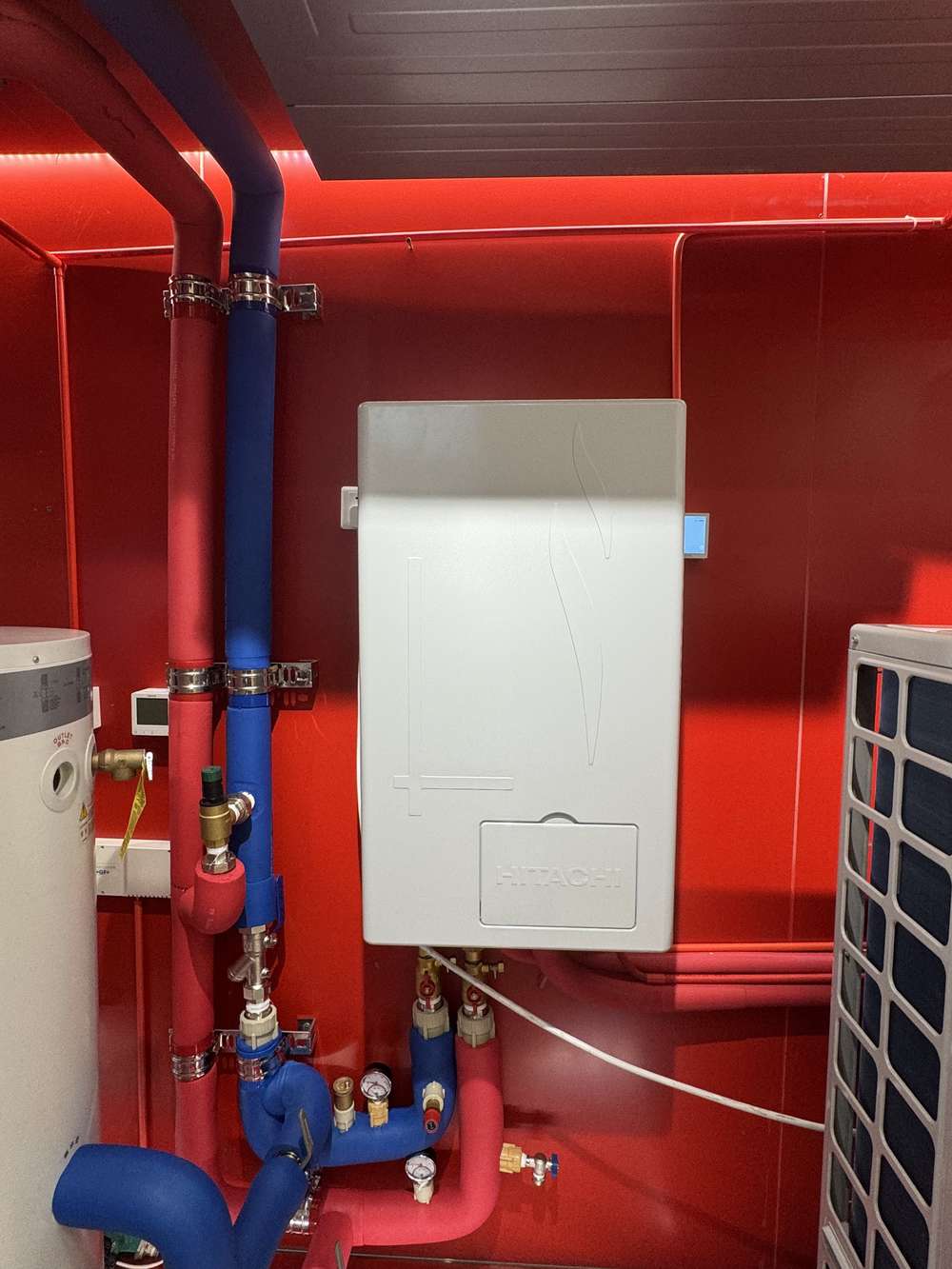

图2 水模块设备
图3 线控器显示故障代码16
3
排查过程
Step 1
查说明书无果
翻阅设备说明书，发现只列出了代码11、12、14、18的说明，完全没有故障代码16。
这是排查的第一个难点——连说明书都没有收录这个故障码。
这是排查的第一个难点——连说明书都没有收录这个故障码。
Step 2
基于系统原理分析
既然说明书不全，我们基于系统原理进行分析。三联供模式下，系统需要感知生活热水水箱的水温，才能决定是否启动热水加热。如果缺少这个温度信号，系统会出于安全保护而锁定。
💡 推理逻辑
三联供 = 制冷 + 采暖 + 生活热水 → 系统必须知道水箱水温 → 缺少水温信号 → 安全保护锁定 → 报错停机
发现可疑点
回顾调试现场——由于门店条件限制，我们并未安装换热水箱的水温探头。这个缺失恰好与推理吻合：系统找不到水温信号，触发保护报错。
Step 4
联系售后经理确认
将上述分析告知售后经理郭斌，他查阅了最新版技术资料，最终确认：
故障代码16的唯一含义就是”未连接换热水箱水温探头”。
故障代码16的唯一含义就是”未连接换热水箱水温探头”。

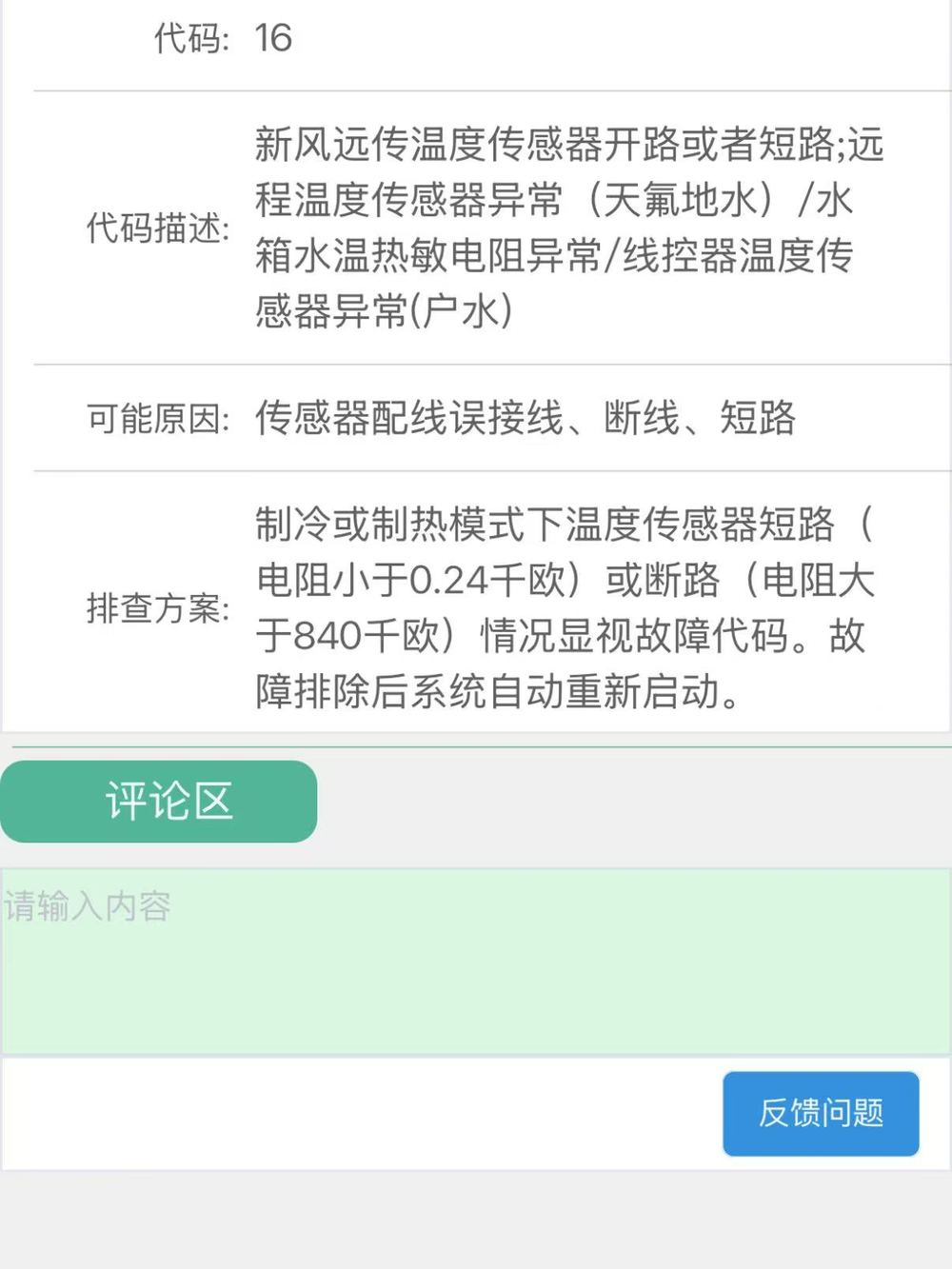

图4 日立水模块故障代码16技术说明——售后经理郭斌确认：”未连接换热水箱水温探头”
4
诊断结论
🔍 根因定位
未连接换热水箱水温探头
在三联供模式下，换热水箱的水温探头是系统的”眼睛”。
没有它，主机无法感知热水箱水温，出于安全保护机制，控制器会锁定系统并报代码16。
没有它，主机无法感知热水箱水温，出于安全保护机制，控制器会锁定系统并报代码16。
📌 关键认知
故障代码16在旧版说明书中未收录，属于新增保护逻辑。当遇到”查不到故障码”的情况时，基于系统原理的逆向推理是突破口。本案例中，从”三联供需要知道水温”这个基本原理出发，成功逆推定位了根因。
5
今后行动准则
三联供调试必须安装水温探头
这是启动系统运行的硬性前提，绝非可选配置。缺少水温探头 = 系统拒绝运行。
两联供切勿误激活热水模式
只做天氟地水时，很多人不会装水温探头（没有热水需求），一旦误激活热水模式，就会遇到”查不到故障码”的困境，甚至误判为设备故障。
⚠️ 特别提醒
两联供项目误激活热水模式 → 报代码16 → 说明书查不到 → 排查陷入死胡同 → 可能误判为设备故障，走大量弯路。务必在调试前确认功能模式与硬件配置严格匹配。
6
经验总结
1
善用诊断逻辑
当说明书不够用时，基于系统原理的推理分析是解决问题的关键。不要被”查不到故障码”困住——说明书不全不代表无解。本案例正是通过”三联供需要水温信号”这个基本原理，成功逆推定位根因。
2
硬件是基础
系统调试时，认定需要的物理硬件（如传感器）必须全部安装到位，不可省略或”偷懒”。缺一个传感器，系统就可能拒绝工作。调试前的硬件清单确认，是避免此类问题的第一道防线。
3
软件设置需严谨
系统的功能激活（三联供/两联供）必须与实际硬件配置严格匹配，否则就会触发保护性报错。功能模式和硬件配置一一对应，不可错位。调试前务必确认：激活了哪些功能 → 对应硬件是否全部就位。
希望这个案例能为同行们在今后的三联供项目调试中提供明确方向，少走弯路
如果你在调试中遇到类似问题，欢迎留言交流
三联供调试水温探头是硬性前提，千万别省
三联供调试水温探头是硬性前提，千万别省
