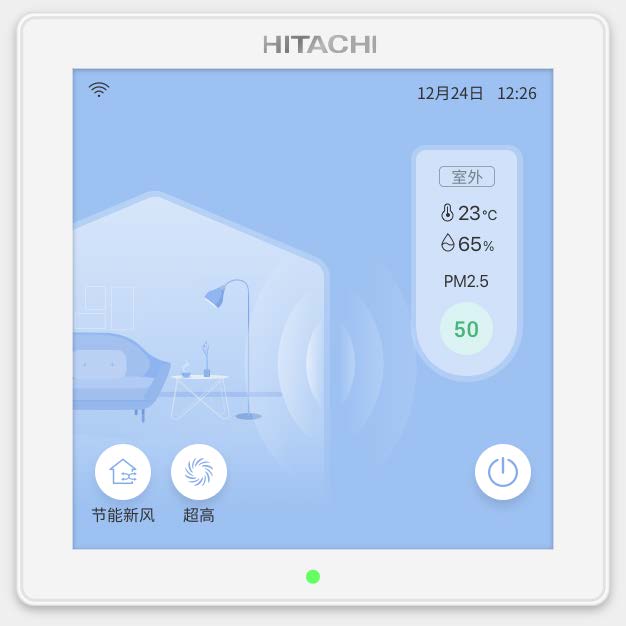

龙脉暖通 日立有线控制器 PC-WMH3Q
安装与售后说明书
适用机型：日立地暖+生活热水双模系统 | 全国联保 · 专业团队上门安装
产品概述
型号
PC-WMH3Q
类型
有线控制器（线控器）
支持模式
地暖 + 生活热水
安装方式
86型暗盒壁装
日立有线控制器 PC-WMH3Q 是配套日立空气源热泵水模块的智能控制终端，支持地暖制热与生活热水双模式独立控制，配备 7 日定时、速热、高温除菌、地板干燥等高级功能。龙脉暖通提供从安装到售后的一站式服务，确保您的系统安全高效运行。
安全须知
在安装和使用本产品前，请仔细阅读以下安全须知。龙脉暖通专业安装团队严格遵循以下安全规范作业。
警告 — 安装·电气施工：请委托经销商或专业安装人员进行安装。若自行安装不善，可能会发生漏水、触电、火灾以及机组坠落等伤人事故。
警告 — 电气施工者须获得施工资格。请委托有资格的经销商进行施工。若自行安装不善，可能会发生触电、火灾等事故。
警告 — 请不要用潮湿的手操作控制器按键，可能会导致触电事故。
警告 — 安全装置不断启动或运转键动作异常时，请立即关闭主电源。因有漏电或电流过大的可能性，可能会导致触电、火灾及爆炸等事故。请与经销商或本公司指定的服务中心联系。
警告 — 发生异常时（焦味等），请立即停止运转，切断主电源。在异常状态下运转可能导致故障，触电及火灾等事故。请与经销商或本公司指定的服务中心联系。
使用环境条件
本控制器正常使用温度范围 0℃ ~ 40℃，湿度范围 ≤90%RH。超出上述范围可能引起控制器工作不正常甚至故障。
注意事项：请勿将本品安装在油沫飞溅、蒸汽多、温泉地等硫化气体较多的场所，或可能产生可燃性气体的场所、沿海地带等含盐量较高的场所、酸性或碱性环境中。
安装说明
安装包内容
控制器 × 1
安装螺钉 × 2
快速安装使用指南 × 1
安装步骤
- 确认安装位置：建议安装高度在 1.3-1.5m，确保用户在操作时平视控制器，各方向视角保持在 30° 以内。控制器与日光灯距离保持 0.5m 以上。上下纵向安装多台控制器时，间距保持 50mm 左右。
- 接线：按照接线要领进行正确接线（详见下一节）。
- 拆开主控板：可用力直接拉拔（约 50N），或用一字螺丝刀插入底部缺口旋转，使上下壳分离。注意撬壳时不要损坏内部部件。
- 固定控制器：用包装盒中的两个螺钉将接好线的控制器固定在墙上的 86 型接线盒上。
- 组装完成：将上下壳的排针和排母对齐插入，发出”咔嚓”声响即安装完成。
接线要领
重要：在做配线作业时，一定要把所有的电源切断。若在不断电状态下作业，可能导致室内印刷板、控制器发生故障。控制器的 A/B 连接室内机的 A/B，其中 A/B 均为弱电线，严禁接入强电。
延长电缆规格
| 项目 | 规格 |
|---|---|
| 电缆类型 | 双绞线 1P-0.75mm² |
| 压着端子 | X 型 (1.25-3×) |
| 短距离配线（≤30m） | 0.3～0.75mm² 电缆，总配线长不超过 30m |
| 长距离配线（>30m） | 双绞线 1P-0.75mm²，最长总配线长 100m |
| 电源线间距 | 控制器与室内机配线电缆须距离电源线 30cm 以上，否则需装入铁质电线管内，一侧 D 类接地 |
注意事项：若配线与控制器连接部分出现缝隙，请用乙烯基绝缘胶带封住。否则水滴、虫子进入控制器盒内，可能引起故障。电缆管通用部分出现缝隙同样需要封堵。
界面说明与基本操作

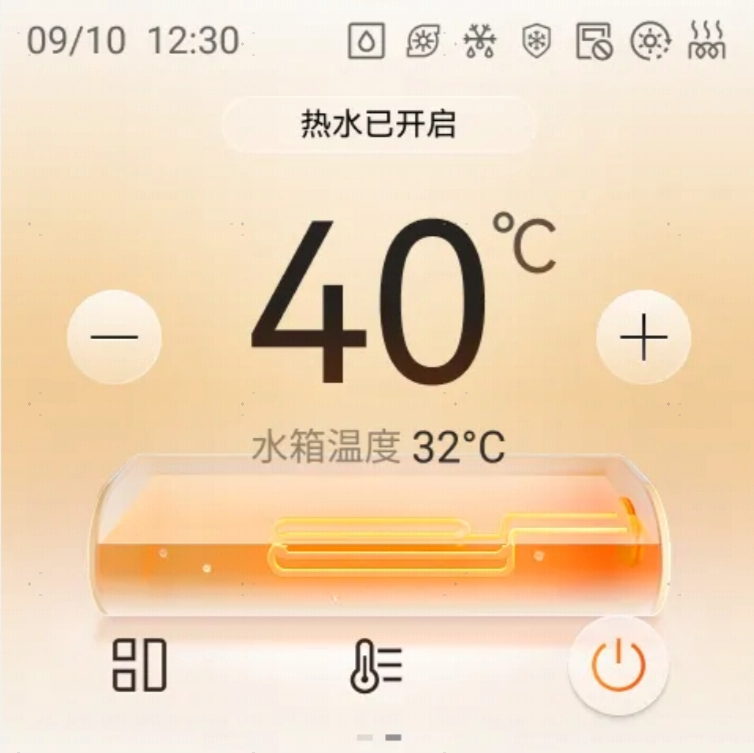

控制器配备触控彩屏，主界面显示地暖状态，右滑进入副屏（含亮度/锁屏/息屏/设置），左滑进入生活热水界面。
开关设定
「地暖」「生活热水」界面下需分别独立进行开关机操作，互不影响。
- 关机状态下点击开关 → 进入运行状态，运行灯亮
- 运行中点击开关 → 进入停机状态，运行灯灭

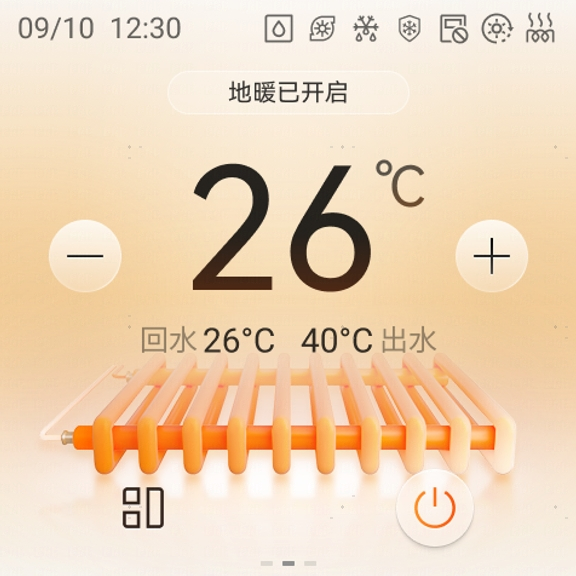

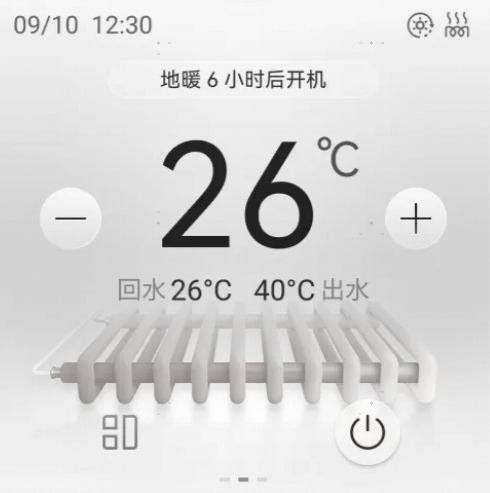

地暖开关操作流程

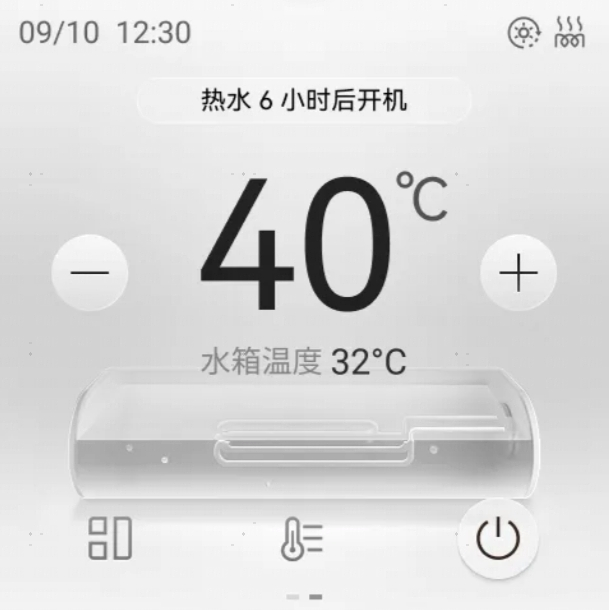

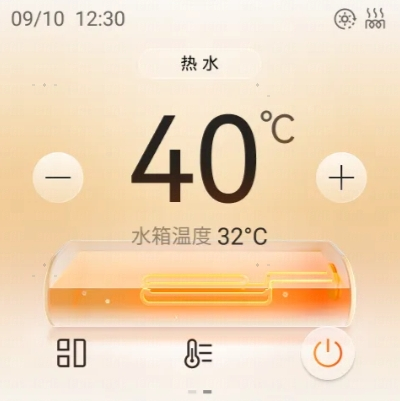

生活热水开关操作流程
模式设定
出厂默认地暖模式开启。只有生活水箱有效时才能进行生活热水运转（详情请咨询龙脉暖通经销商）。

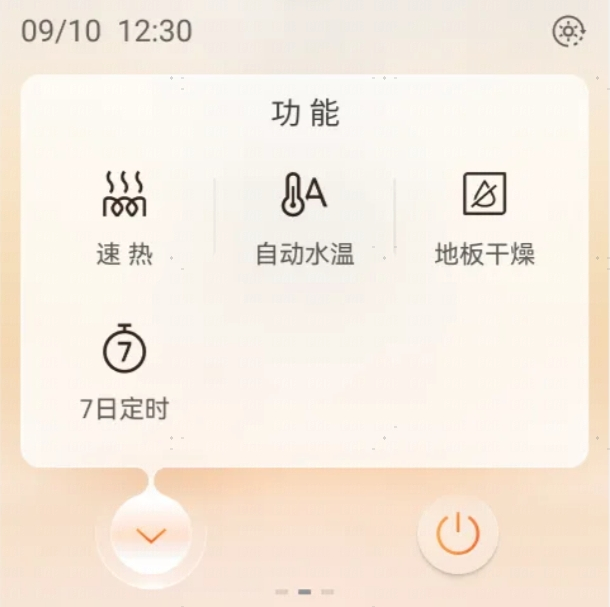

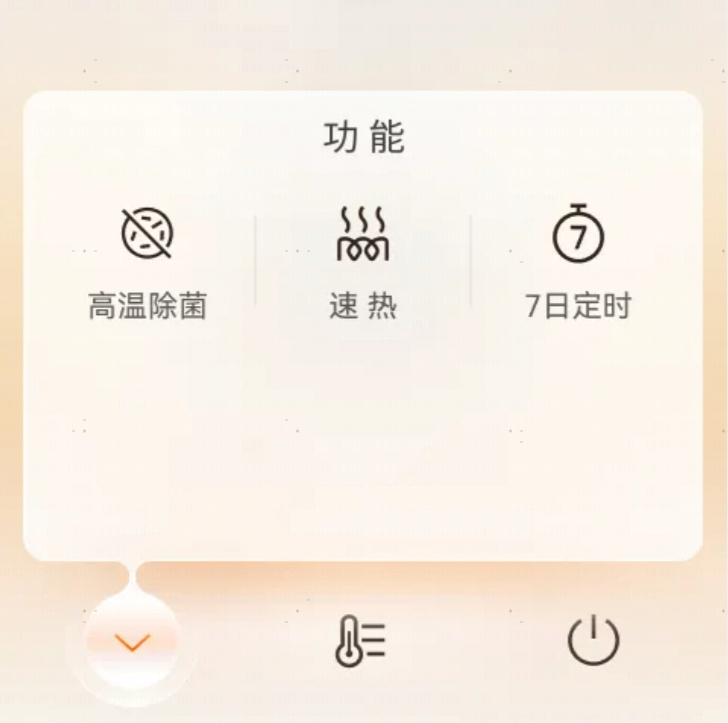

附加功能一览
| 功能 | 适用模式 | 设定条件 | 说明 |
|---|---|---|---|
| 速热 | 地暖 / 生活热水 | 开机状态 | 快速加热；地暖电加热与水箱电加热不能同时设定 |
| 自动水温 | 地暖 | — | 根据环境自动调节水温 |
| 地板干燥 | 地暖 | 关机状态 | 运行 7 天，每个采暖季前建议执行以保护地板 |
| 高温除菌 | 生活热水 | 开机状态 | 过程 10-30 分钟，建议每 2 个月执行一次 |
| 7 日定时 | 双模式均可 | 开/关机均可 | 最多 3 个日程，支持重复日期设定 |
附加功能详解

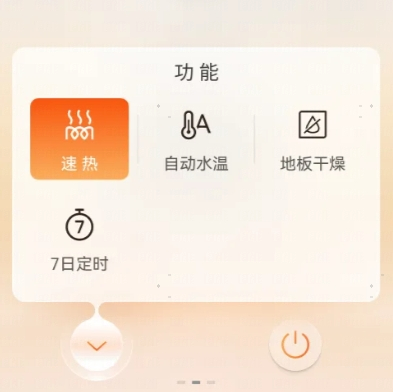

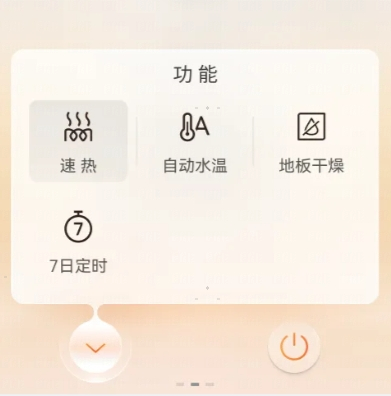

速热功能
速热功能仅在开机状态下可用。当机能选择 d1 设置为 1 或水模块拨码时，控制器可设定地暖电加热；当 d8 设置为 1 时，可设定水箱电加热。关机后速热功能自动取消。

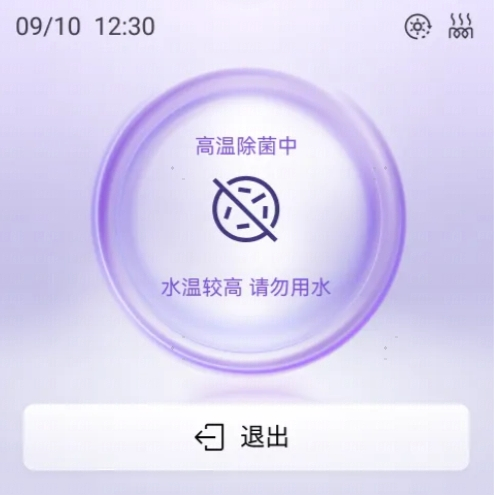

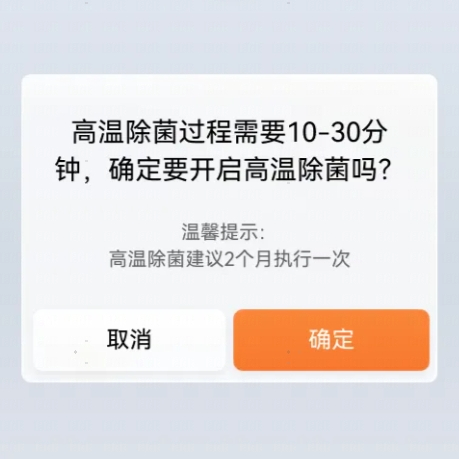

高温除菌功能
仅在生活热水模式开机状态下可用，需生活热水和水箱电加热机能选择均为有效。过程需 10-30 分钟，建议每 2 个月执行一次。除菌结束后自动回到开启前状态。

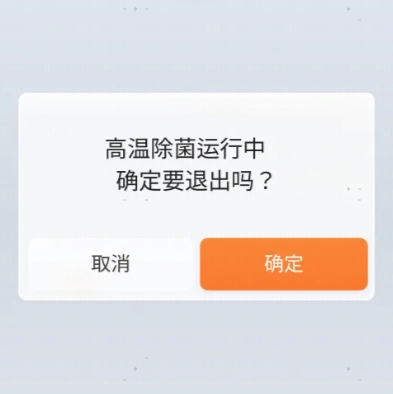

退出高温除菌

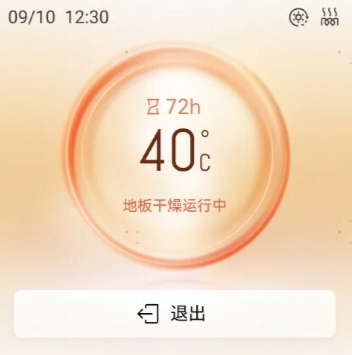

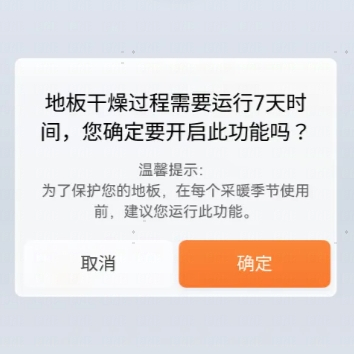

地板干燥功能
仅在地暖模式关机状态下可用。运行周期为 7 天，每个采暖季使用前建议运行此功能，以保护您的地板免于因快速升温而受损。

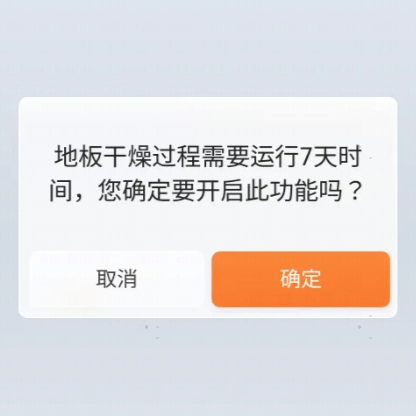

退出地板干燥
七日定时设定
七日定时功能在开机、关机状态下均能设定。最多可添加 3 个日程，每个日程可设置开启时间、关闭时间、设定温度和重复日期。
- 在附加功能界面点击「7日定时」按钮

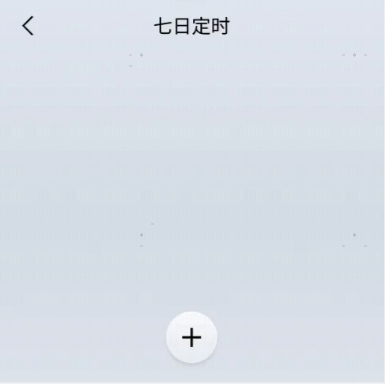

- 点击页面底部「+」按钮添加日程

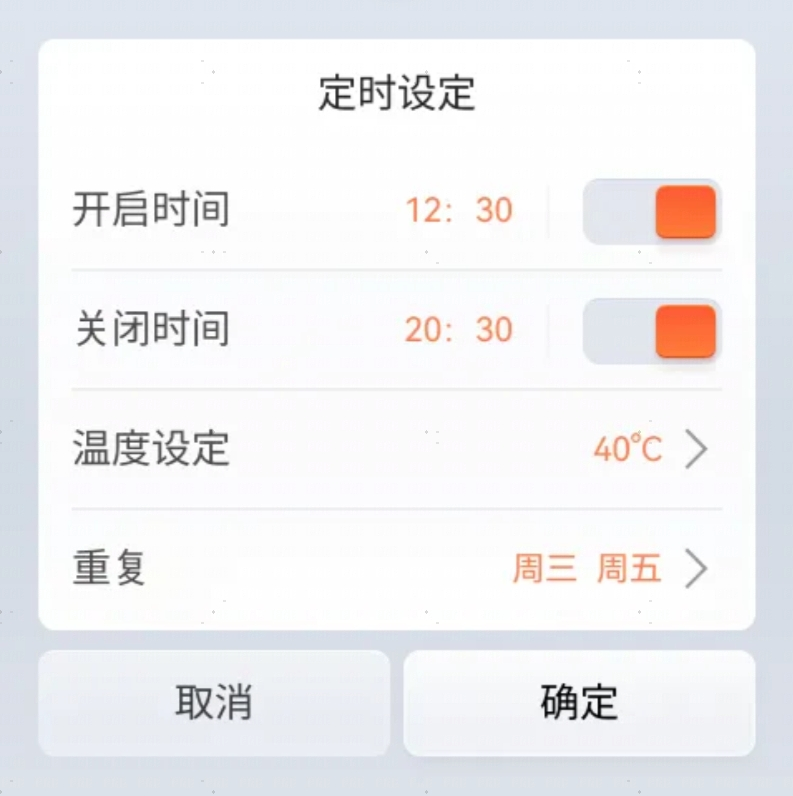

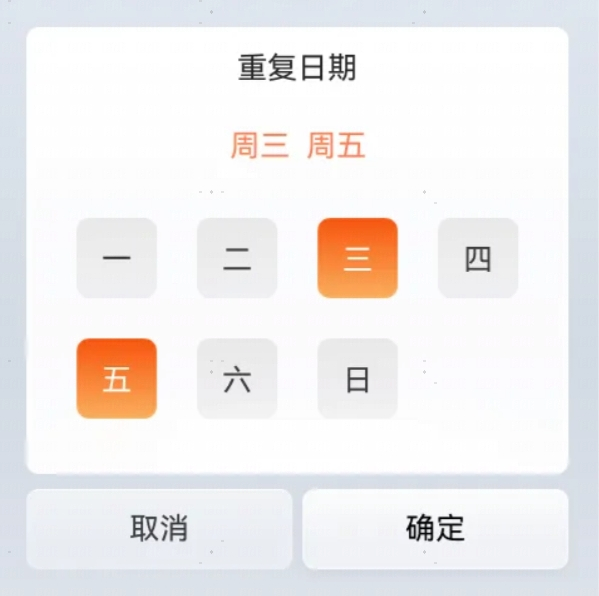

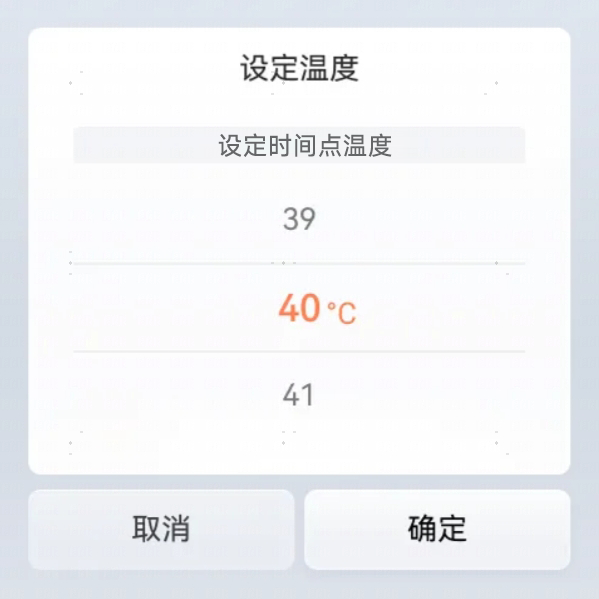

- 设定开启时间 / 关闭时间 / 温度设定 / 重复日期

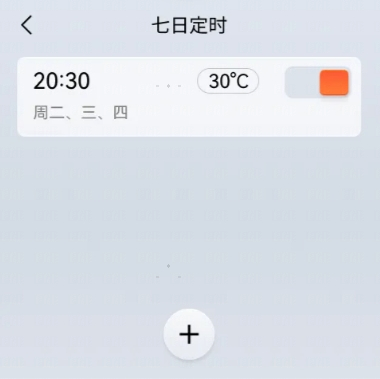

- 设定完成后在七日定时界面可看到日程列表，右侧滑动条可开启或关闭日程

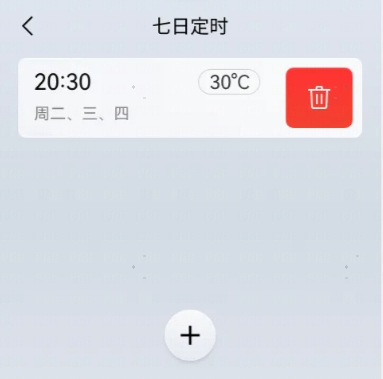

- 向左滑动日程可删除
七日定时操作图解
设定开启时间不能晚于关闭时间。
副屏功能与设置界面

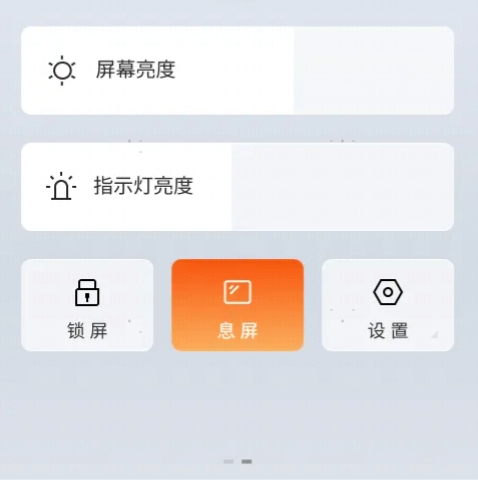

主界面右滑进入副屏，可调节屏幕亮度、指示灯亮度、锁屏、息屏和进入设置界面。
设置菜单一览
| 设置项 | 功能说明 | 出厂默认 |
|---|---|---|
| 时间设定 | 系统时间调整（与网络时间可能存在误差） | — |
| 息屏显示 | 无操作后自动息屏时间 | 30s |
| 触控音效 | 按键操作伴随蜂鸣器鸣响 | 关闭 |
| 指示灯 | 开机状态下指示灯点亮 | 开启 |
| 售后查询 | 查看服务热线，扫码查看电子说明书 | — |
| 安装维修 | 长按进入服务界面（用户慎用） | — |
| 恢复出厂 | 将控制器设定恢复到出厂状态 | — |
异常处理与报警信息

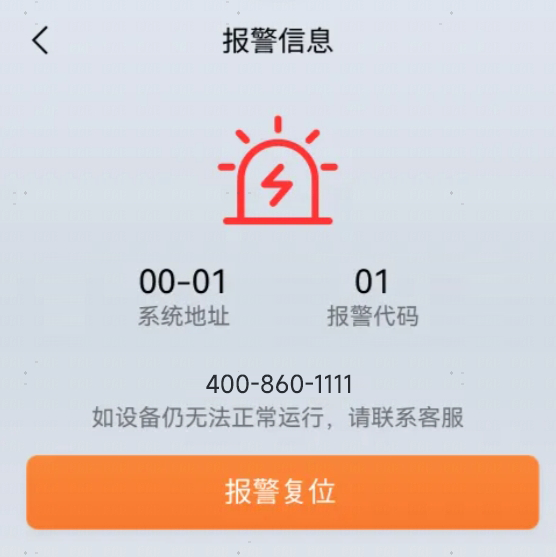

当系统检测到异常时，运转灯闪烁，液晶显示主机地址系统和报警代码。如设备仍无法正常运行，请联系龙脉暖通售后服务。
常见异常情形
| 情形 | 现象 | 处理建议 |
|---|---|---|
| 停电 | 所有显示消失，运转停止 | 重新通电后机组自动恢复运转 |
| 瞬时停电 | 显示短暂消失 | 自动进行重新运转，无需手动操作 |
| 干扰 | 所有显示消失，运转可能停止 | 微处理器保护动作，请重新进行运转操作 |
如发生以下情况，请立即联系龙脉售后：安全装置不断启动、运转键动作异常、闻到焦味等异常气味。全国服务热线：400-860-1111
机能选择（安装维修菜单）
机能选择为安装维修人员使用的专业设定，在关机状态下，副屏设置界面长按「安装维修」持续 3 秒进入。10 分钟内无任何操作自动返回通常状态。
提示：部分机能选择的含义与室内机所定义的有所不同
步骤1：安装维修菜单 → 机能选择入口

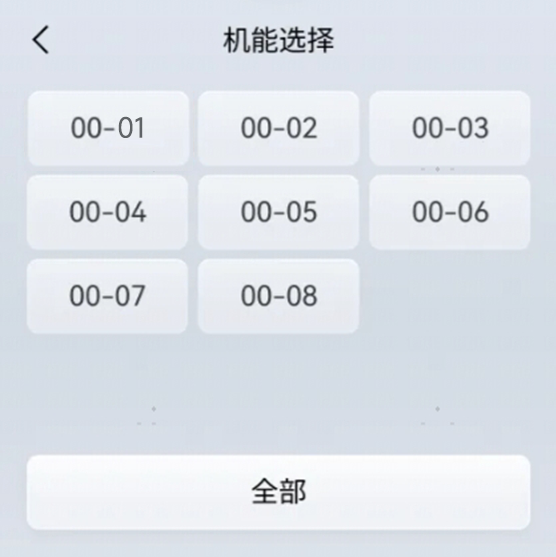

步骤2：室内机列表 00-01~00-08

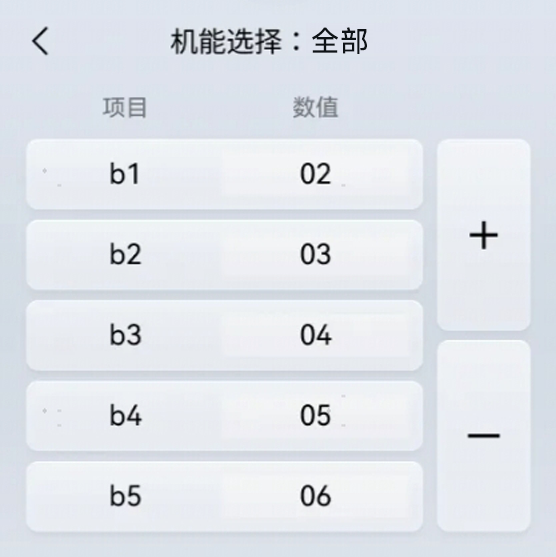

步骤3：参数设定界面 b1-b5 + 调整按钮
步骤4：按左上角返回主界面

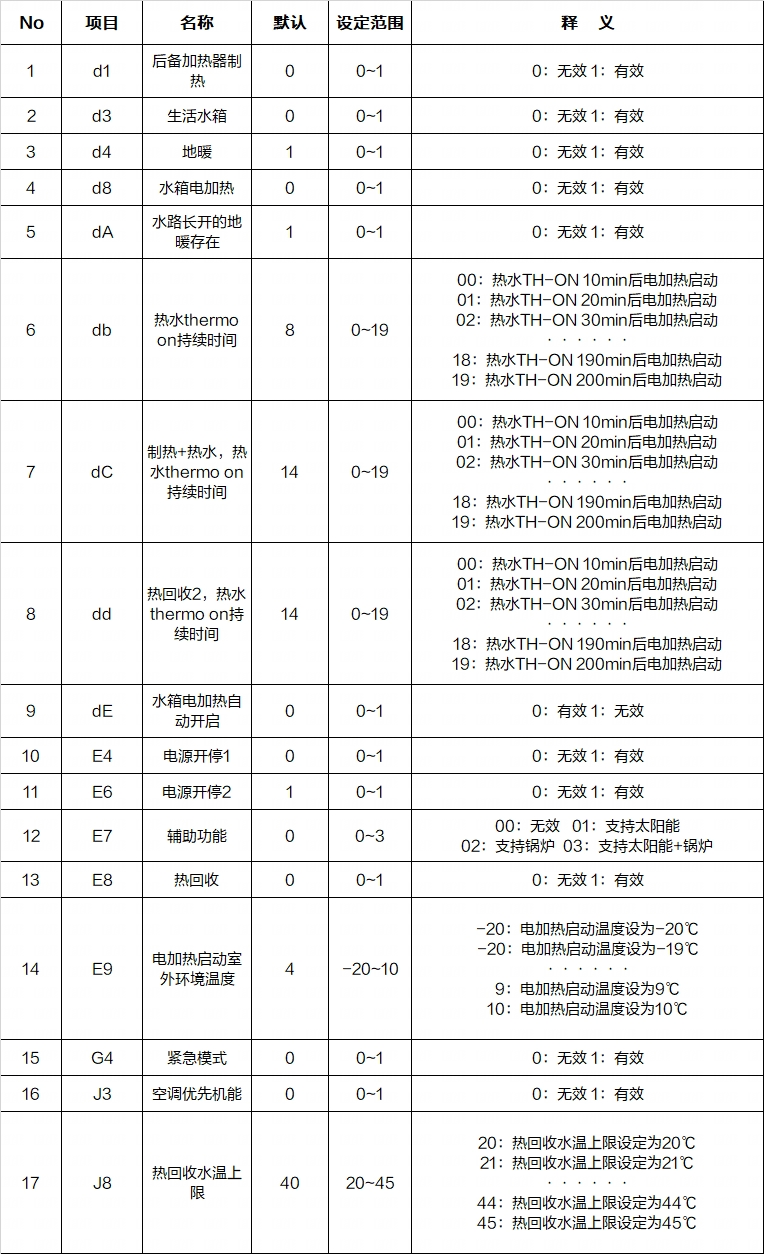

机能选择操作步骤
| No | 项目 | 名称 | 默认 | 范围 | 释义 |
|---|---|---|---|---|---|
| 1 | d1 | 后备加热器制热 | 0 | 0~1 | 0：无效 1：有效 |
| 2 | d3 | 生活水箱 | 0 | 0~1 | 0：无效 1：有效 |
| 3 | d4 | 地暖 | 1 | 0~1 | 0：无效 1：有效 |
| 4 | d8 | 水箱电加热 | 0 | 0~1 | 0：无效 1：有效 |
| 5 | dA | 水路长开的地暖存在 | 1 | 0~1 | 0：无效 1：有效 |
| 6 | db | 热水 thermo on 持续时间 | 8 | 0~19 | 00-19 对应 10min-200min 后电加热启动 |
| 7 | zk | 制热+热水 thermo on 持续时间 | 14 | 0~19 | 同上 |
| 8 | dd | 热回收2 thermo on 持续时间 | 14 | 0~19 | 同上 |
| 9 | dE | 水箱电加热自动开启 | 0 | 0~1 | 0：有效 1：无效 |
| 10 | E4 | 电源开停1 | 0 | 0~1 | 0：无效 1：有效 |
| 11 | E6 | 电源开停2 | 1 | 0~1 | 0：无效 1：有效 |
| 12 | E7 | 辅助功能 | 0 | 0~3 | 00:无效 01:太阳能 02:锅炉 03:太阳能+锅炉 |
| 13 | E8 | 热回收 | 0 | 0~1 | 0：无效 1：有效 |
| 14 | E9 | 电加热启动室外环境温度 | 4 | -20~10 | -20℃ ~ 10℃ 电加热启动温度设定 |
| 15 | G4 | 紧急模式 | 0 | 0~1 | 0：无效 1：有效 |
| 16 | J3 | 空调优先机能 | 0 | 0~1 | 0：无效 1：有效 |
| 17 | J8 | 热回收水温上限 | 40 | 20~45 | 20℃ ~ 45℃ 水温上限设定 |
点检菜单

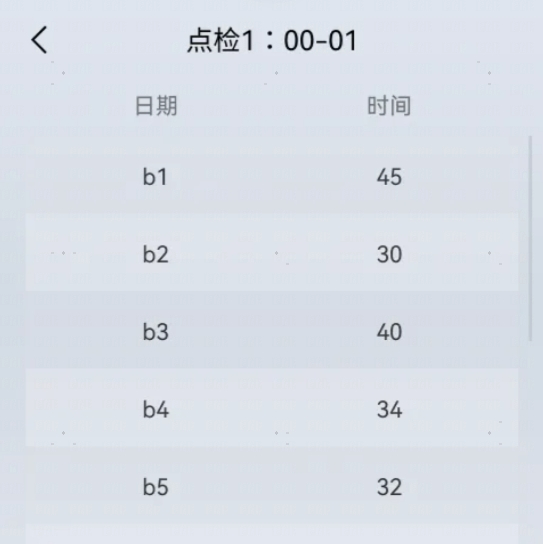

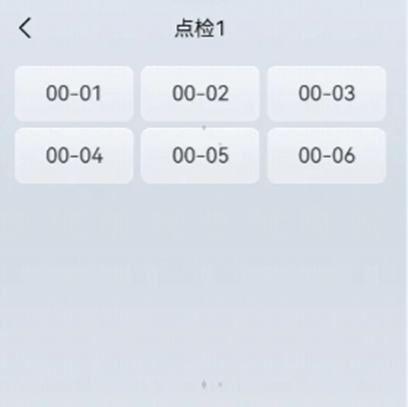

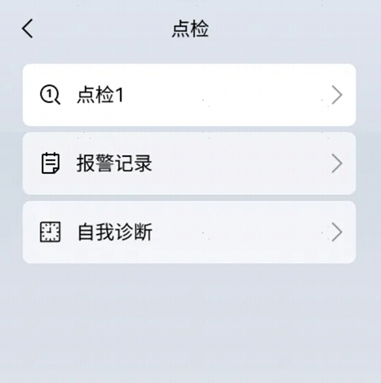

点检模式用于查看系统运行参数，开机和关机状态下均可进入。副屏界面长按「安装维修」3 秒 → 选择「点检」→ 选择「点检 1」→
点检操作步骤
| No | 点检项目 | 记号 | 单位 | 示例 | 参数说明 |
|---|---|---|---|---|---|
| 1 | 目标水温 | b1 | ℃ | 45 | 线控器设定温度值 |
| 2 | 水模块入口水温 | b2 | ℃ | 30 | 温度实测值 |
| 3 | 水模块出口水温 | b3 | ℃ | 35 | 温度实测值 |
| 4 | 水模块液管温度 | b4 | ℃ | 34 | 温度实测值 |
| 5 | 热交换器出口水温 | b5 | ℃ | 40 | 温度实测值 |
| 6 | 环境温度 | b6 | ℃ | 25 | 温度实测值 |
| 7 | 水模块气管温度 | b7 | ℃ | 60 | 温度实测值 |
| 8 | 外机蒸发温度 | b8 | ℃ | 6 | 温度实测值 |
| 9 | 压缩机顶部排气温度 | b9 | ℃ | 70 | 温度实测值 |
| 10 | 线控器热敏电阻温度 | b10 | ℃ | 30 | 房间温度实测值 |
| 11 | 环境温度（平均） | b11 | ℃ | 25 | 环境温度计算平均值 |
| 12 | 停机原因 | b12 | — | 10 | 显示上次停机原因代码 |
| 13 | 排气压力 | H1 | MPa | 29 | 室外机压力值（10倍值） |
| 14 | 吸气压力 | H2 | MPa | 6 | 室外机压力值（10倍值） |
| 15 | 目标排气压力 | H3 | MPa | 23 | 室外机压力值（10倍值） |
| 16 | 压缩机运转频率 | H4 | Hz | 80 | 实时运转频率 |
| 17 | 水模块容量 | H5 | — | 125 | 根据机型自动识别 |
| 18 | 总回水温度 | H6 | ℃ | 0 | 温度实测值 |
| 19 | 线控器 ROM 号 | H7 | — | 1559 | 随线控器软件版本变化 |
| 20 | 水模块膨胀阀开度 | H8 | % | 30 | 按最大开度百分比 |
| 21 | 室外机膨胀阀开度 1 | H9 | % | 20 | 按最大开度百分比 |
| 22 | 室外机膨胀阀开度 2 | H10 | % | 20 | 按最大开度百分比 |
| 23 | 室外机膨胀阀开度 3 | H11 | % | 20 | 按最大开度百分比 |
| 24 | 压缩机工作电流 | H12 | A | 12 | 实时工作电流 |
龙脉暖通售后服务承诺
保修期限
整机 2 年
响应时间
2 小时内响应
上门时效
24 小时内到场
服务热线
400-860-1111
维修与迁移
- 维修机组时请与龙脉暖通或指定服务中心联系，维修或安装不善可能导致触电、火灾等事故。
- 迁移控制器时请与龙脉暖通或指定服务中心联系。
- 请勿私自对电气配线进行改造，可能导致重大事故。
保养注意事项
- 保养时请勿让水进入内部，电气零件遇水可能导致触电事故。
- 控制器按键操作后 3 分钟以内请不要切断电源，可能引起误操作。
- 控制器屏幕长时间点亮时有轻微发热，将息屏状态设置为黑屏可降低屏幕温度。
常见问题（FAQ）
Q1：地暖和生活热水可以同时运行吗？
可以。控制器支持地暖与生活热水双模式，可独立开关互不影响。需要确保生活水箱有效才能进行生活热水运转。
Q2：高温除菌功能多久执行一次？
建议每 2 个月执行一次高温除菌功能，过程约需 10-30 分钟。除菌结束后机组会自动恢复到开启前的状态。
Q3：地板干燥功能是做什么的？需要运行多久？
地板干燥功能通过渐进式升温保护新铺设的地板，防止快速升温导致地板受损。运行周期为 7 天，每个采暖季使用前建议运行此功能。
Q4：控制器安装高度有什么要求？
建议安装高度在 1.3-1.5m，确保用户平视操作，各方向视角保持在 30° 以内。控制器距日光灯保持 0.5m 以上，多台纵向安装间距 50mm。
Q5：遇到报警代码怎么办？
运转灯闪烁时液晶屏会显示系统地址和报警代码。请记录代码后联系龙脉暖通售后 400-860-1111，我们的工程师会指导您处理或安排上门检修。
Q6：停电后需要重新设置吗？
不需要。停电后重新通电机组会自动恢复运转；瞬时停电也能自动重新运转，无需手动操作。
Q7：7日定时最多可以设几个日程？
最多可设定 3 个日程。每个日程可独立设置开启/关闭时间、目标温度和重复日期（支持周一到周日任意组合）。
Q8：可以自己安装控制器吗？
不建议自行安装。控制器涉及电气接线，安装不善可能导致漏水、触电、火灾等事故。请委托龙脉暖通专业安装人员进行安装。
