望津山别墅 · 日立三套空调系统 + 全屋地暖343m²
🏡 望津山 · 三层独栋别墅 · 空调三套独立系统（风管机+两台舒享160）+ 瑞美36kW冷凝炉全屋地暖
日立 90风管机 + 舒享160×2 | 瑞美 冷凝炉36kW 二次侧 | 地暖 全屋343m²
👤 客户：J先生 | 🏠 户型：三层独栋别墅 | 👩💼 顾问：郭勇秀 | 📅 建档：2026年7月3日
一、项目概况
| 项目 | 详情 |
|---|---|
| 业主 | J先生 |
| 项目地址 | 望津山别墅 |
| 户型类型 | 三层独栋别墅 |
| 空调覆盖面积 | 约200m²（局部配置，非全屋） |
| 地暖覆盖面积 | 343m²（全屋覆盖：一楼130m² + 二楼112m² + 三楼101m²） |
| 楼层分布 | 一楼（半边靠山半地下室）+ 二楼 + 三楼 |
| 常住人口 | 1人独居 + 经常大量客人到访 |
| 居住模式 | 藏区客户，常年往返成都与藏区；夏季基本不在成都 |
| 装修状态 | 请补充 |
| 需求系统 | 局部重点空调 + 全屋地暖 |
| 空调方案 | 三套独立系统：一楼90风管机 + 二楼舒享160一拖四 + 三楼舒享160一拖三 |
| 地暖方案 | 瑞美36kW冷凝炉 + 二次侧系统 |
| 方案顾问 | 郭勇秀（龙脉暖通） |
| 联系电话 | 18100839248 |
| 建档日期 | 2026年7月3日 |
二、需求诊断与设计策略
核心需求分析
| 需求维度 | 客户场景 | 设计策略 |
|---|---|---|
| 局部空调 · 按需配置 | 非全屋覆盖，重点区域精准配置 | 一楼靠山半地下室用90风管机补强，二三楼独立主机分层控制 |
| 全屋地暖 · 343m² | 一楼130m² + 二楼112m² + 三楼101m² | 瑞美36kW冷凝炉 + 二次侧系统，10℃小温差高效运行 |
| 夏季零费用 | 夏季基本不在成都 | 全系统关机零电费，冬季回来只用地暖 |
| 分层独立控制 | 平时1人独居 | 二、三楼独立主机，独居时只开二楼主机即可 |
| 集中招待 | 经常大量客人到访 | 二三楼主机可同时全开，8台内机总冷量充足覆盖 |
| 预留增容 | 一台锅炉带300+m²极寒天可能不够 | 二次侧系统预留增容接口，后期直接并联第二台锅炉 |
🏆 核心设计逻辑： ①夏季人不在全系统关机，零费用；②二、三楼独立主机分层控制，平时独居开二楼即可；③一楼半边靠山属地下室结构，保温好、负荷低，90风管机+原有柜机即可满足；④地暖用冷凝炉10℃小温差设计，配合二次侧保证343m²水力平衡。藏区客户常年往返成都，系统需做到”人在即开即热、人走关机零耗”的极致灵活。
三、一楼空调：90风管机独立系统
一楼设计说明：半边靠山属地下室结构，墙体保温好、制冷负荷自然降低。原有大三匹柜机保留，新增90风管机补足105m²客厅冷量。两间次卧（12m²+13m²）仅做地暖，不装空调节省初投。
| 类别 | 设备 | 型号 | 数量 | 面价 |
|---|---|---|---|---|
| 风管机 | UX系列90风管机（一级能效无泵） | RAS-90X1DQ1 / RPIZ-90X1DQ1 | 1台 | 6,750 |
| 安装 | 风管机安装费 | — | 1台 | 1,800 |
| 一楼 面价小计 | 8,550元 | |||
一楼客厅105m²：原有大三匹柜机（保留） + 新增90风管机 → 双机覆盖，冷量充足。两间次卧仅做地暖，空调不覆盖。
四、二楼空调：舒享160双风扇一拖四
| 类别 | 设备 | 型号 | 数量 | 面价 |
|---|---|---|---|---|
| 外机 | 舒享160双风扇 | RAS-160HRNBQ | 1台 | 16,013 |
| 内机 | 两管制标准90型（风管式） | RPIZ-90FSVNZQD/P | 1台 | 5,875 |
| 内机 | 舒享DC标准50型 | RPIZ-50FSNAQD/P | 1台 | 3,325 |
| 内机 | 舒享DC标准32型 | RPIZ-32FSNAQD/P | 1台 | 3,100 |
| 内机 | 舒享DC标准22型 | RPIZ-22FSNAQD/P | 1台 | 3,013 |
| 线控器 | WiFi线控器 | PC-P1HVQA | 4个 | 800 |
| 安装 | 风管机安装+标准内机安装×3+外机安装 | — | — | 7,200 |
| 二楼 面价小计 | 39,326元 | |||
| 区域 | 面积 | 内机 | 冷量 | 冷负荷 | 判断 |
|---|---|---|---|---|---|
| 大厅 | 55m² | 90型风管机 | 9.0kW | 164W/m² | ✅ 大空间充足 |
| 茶房 | 28m² | 50型 | 5.0kW | 179W/m² | ✅ 充足 |
| 次卧1 | 17m² | 32型 | 3.2kW | 188W/m² | ✅ 充足 |
| 次卧2 | 12m² | 22型 | 2.2kW | 183W/m² | ✅ 充足 |
超配率：(90+50+32+22) ÷ 160 = 121.3%（氟系统允许 ≤130%，合理 ✅）| WiFi线控器 ×4，手机远程控温
五、三楼空调：舒享160双风扇一拖三
| 类别 | 设备 | 型号 | 数量 | 面价 |
|---|---|---|---|---|
| 外机 | 舒享160双风扇 | RAS-160HRNBQ | 1台 | 16,013 |
| 内机 | 舒享DC标准71型 | RPIZ-71FSNAQD/P | 2台 | 7,026 |
| 内机 | 舒享DC标准28型 | RPIZ-28FSNAQD/P | 1台 | 3,075 |
| 线控器 | WiFi线控器 | PC-P1HVQA | 3个 | 600 |
| 安装 | 标准内机安装×3+外机安装 | — | — | 5,400 |
| 三楼 面价小计 | 32,114元 | |||
| 区域 | 面积 | 内机 | 冷量 | 冷负荷 | 判断 |
|---|---|---|---|---|---|
| 主卧 | 44m² | 71型 | 7.1kW | 161W/m² | ✅ 大主卧覆盖充足 |
| 茶房（佛堂） | 42m² | 71型 | 7.1kW | 169W/m² | ✅ 充足 |
| 次卧 | 15m² | 28型 | 2.8kW | 187W/m² | ✅ 充足 |
超配率：(71+71+28) ÷ 160 = 106.3%（氟系统允许 ≤130%，余量充足 ✅）| WiFi线控器 ×3，手机远程控温
六、全屋地暖系统（343m²）
热源：瑞美冷凝炉 36kW + 二次侧系统
| 类别 | 项目 | 规格/说明 | 面价/单价 |
|---|---|---|---|
| 锅炉 | 瑞美冷凝炉36kW | LL1GBQ27-CBX1-36 | 14,399元 |
| 安装 | 冷凝炉安装 | — | 600元 |
| 二次侧 | 去耦罐/缓冲水箱含旁通组件 | 二次侧核心，保证水力平衡 | 2,600元 |
| 一楼地暖 | 约130m² | De32主管+De20盘管+分室控温 | 159元/m² |
| 二楼地暖 | 约112m² | De32主管+De20盘管+分室控温 | 159元/m² |
| 三楼地暖 | 约101m² | De32主管+De20盘管+分室控温 | 159元/m² |
| 地暖小计（343m²×159元） | 54,537元 | ||
| 锅炉+二次侧+全屋地暖合计 | 72,136元 | ||
🔑 二次侧系统设计核心：一台36kW冷凝炉带343m²地暖，采用10℃小温差设计——冷凝炉在低温回水工况下效率最高。去耦罐+外置泵构成二次侧，保证三层楼大系统水力平衡，远端不冷。已预留增容接口，极寒天不够可直接并联第二台锅炉。
📸 此处添加地暖铺设照片
在可视化编辑器里，把光标放在这里 → 点「+」→ 选「图片」→ 上传锅炉/分集水器/盘管铺设/二次侧系统照片
七、面价汇总
| 分项 | 面价（元） |
|---|---|
| 一楼 风管机独立系统（90风管机+安装） | 8,550 |
| 二楼 舒享160双风扇一拖四（外机+4内机+4WiFi线控+安装） | 39,326 |
| 三楼 舒享160双风扇一拖三（外机+3内机+3WiFi线控+安装） | 32,114 |
| 全屋地暖（瑞美36kW冷凝炉+二次侧+343m²铺设） | 72,136 |
| 面价总计：152,126元 | |
以上为参考面价（数据来源于龙脉暖通2026年3月22日价格表及各品牌官网），实际到手价以现场勘测后出具的正式报价单为准。龙脉暖通承诺报价透明、无隐形消费。
最终到手总价
报价根据客户最终确认方案和合同金额填写
八、方案核心优势
+ 三楼舒享160，分层独立控
夏季不在关机零电费
10℃小温差高效节能
后期加装锅炉无需改管路
三层楼水力平衡远端不冷
藏区出差远程管理全屋温控
散热充分59℃高温不停机
钻石安装商精工六步法+2
人走关机零耗，回来即开即热
九、服务承诺
| 服务项目 | 承诺内容 |
|---|---|
| 🆓 免费上门勘测 | 48小时内响应 |
| 📐 多种方案对比 | 不少于2套设计方案 |
| 🔧 标准施工规范 | 日立精工精匠标准 |
| 💰 透明报价体系 | 无隐藏增项 |
| 🏗️ 工程质保 | 5年起 |
| 🎖️ 终身会员服务 | 年度检测+维保提醒 |
十、合同配置
📸 此处添加合同配置页照片
在可视化编辑器里，把光标放在这里 → 点「+」→ 选「图片」→ 上传合同照片
十一、现场勘测定位
⚠️ 待现场确认事项：
- 一楼靠山墙体的保温及防潮情况
- 原有柜机品牌及制冷量（判断90风管机是否够用）
- 二三楼外机位位置及散热条件
- 锅炉房位置及燃气表容量（两台锅炉需预留）
- 各区域层高（影响地暖升温速度）
- 客人到访的高峰时段和人数（影响空调使用逻辑）
- 长期无人时系统防冻方案

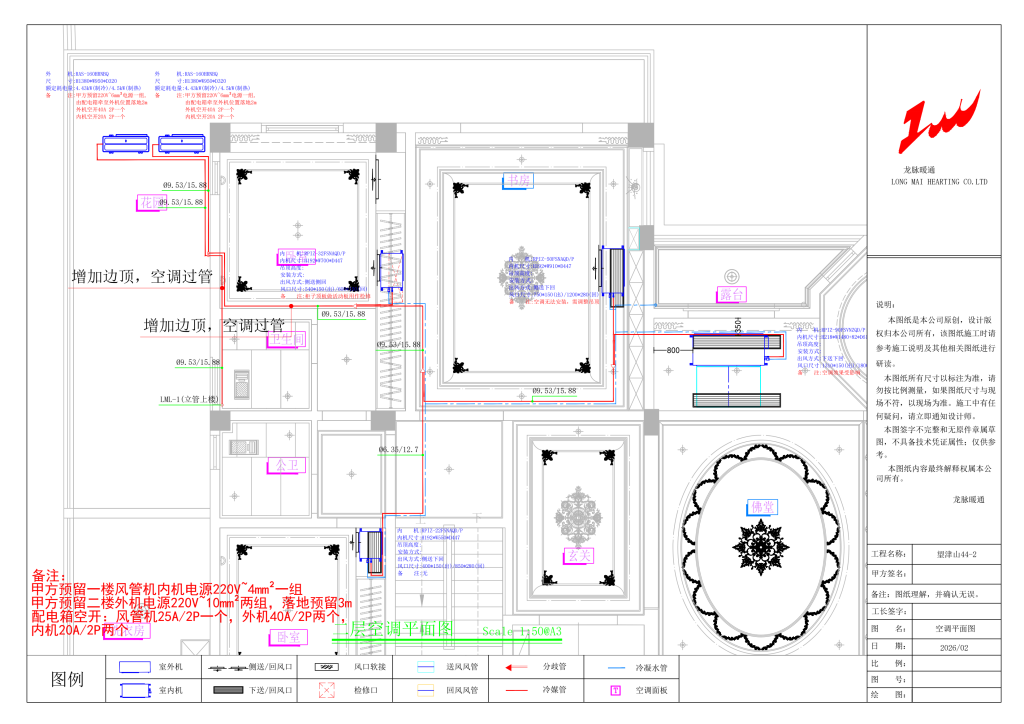

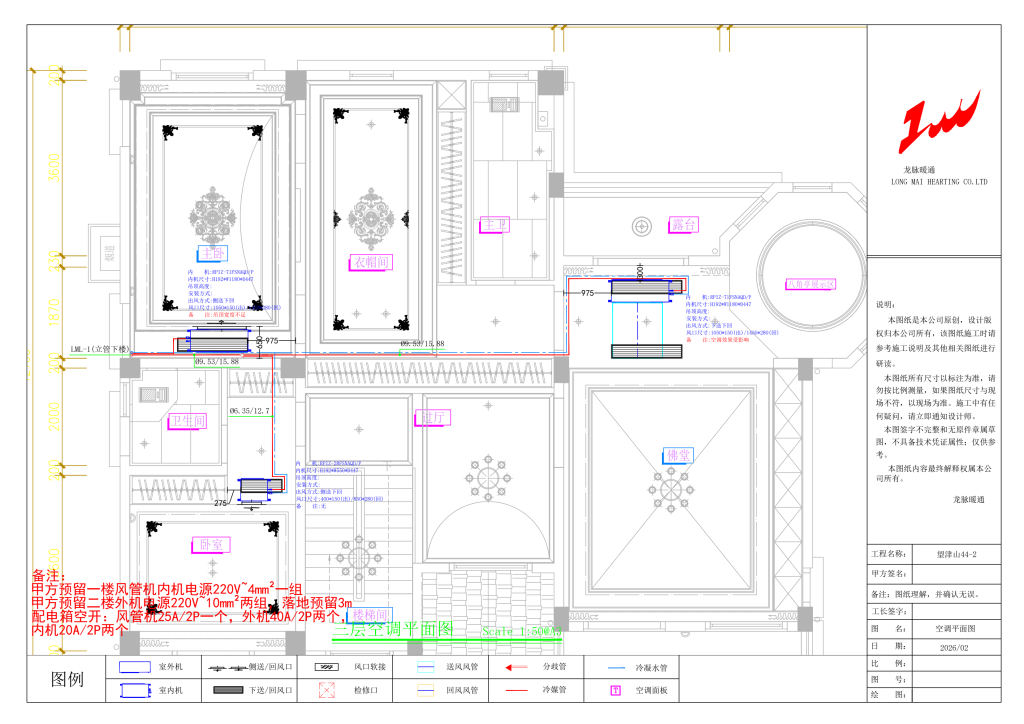

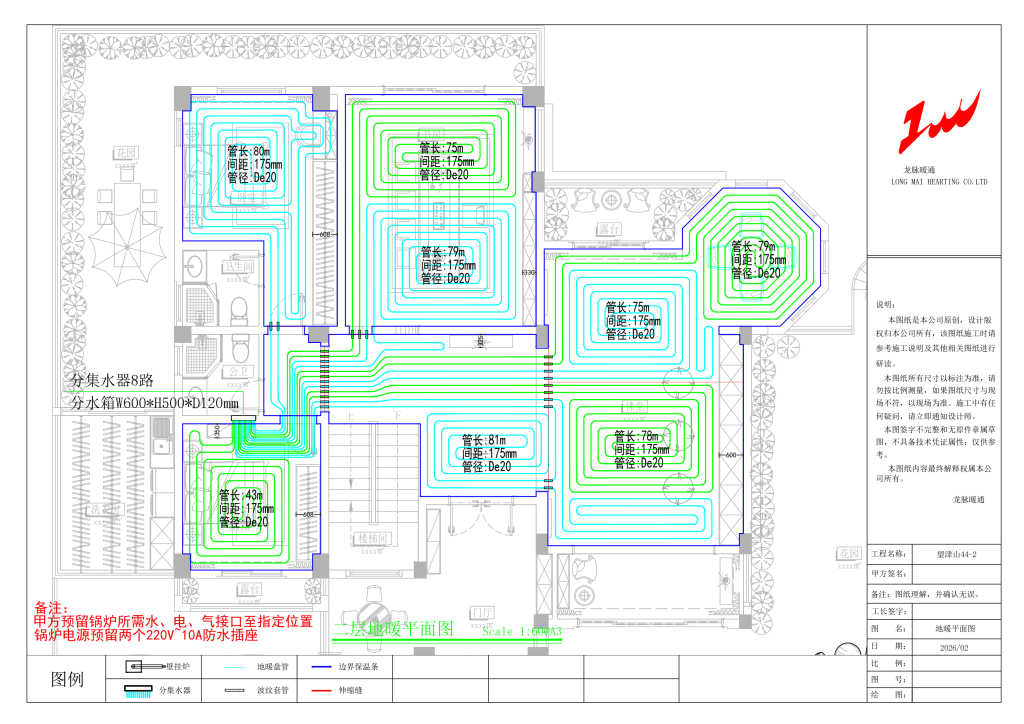

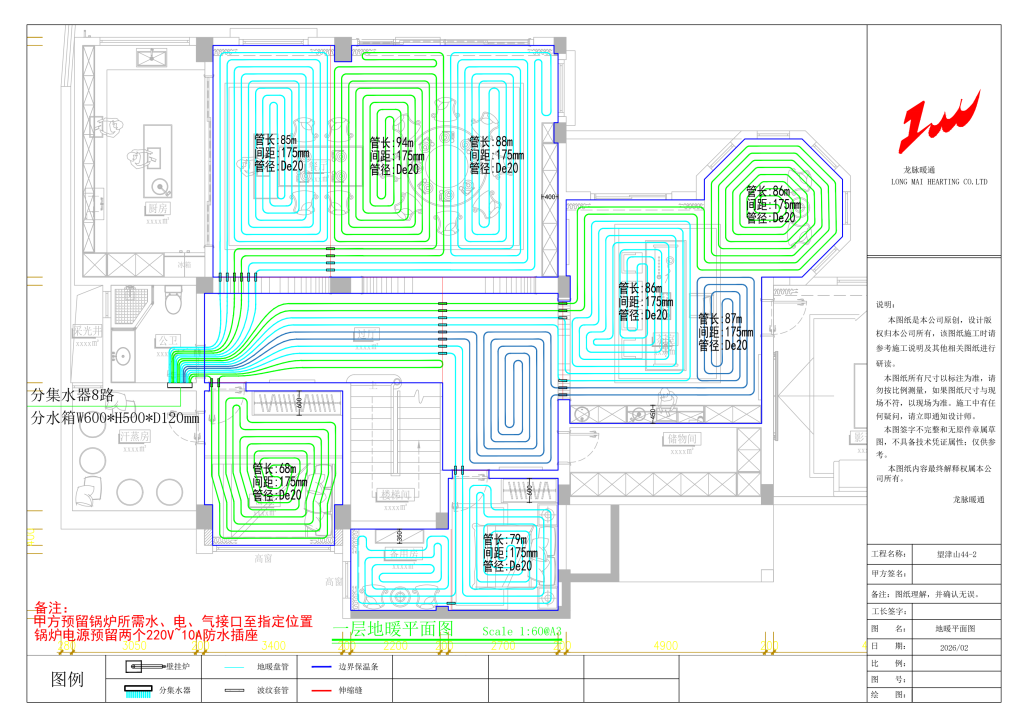

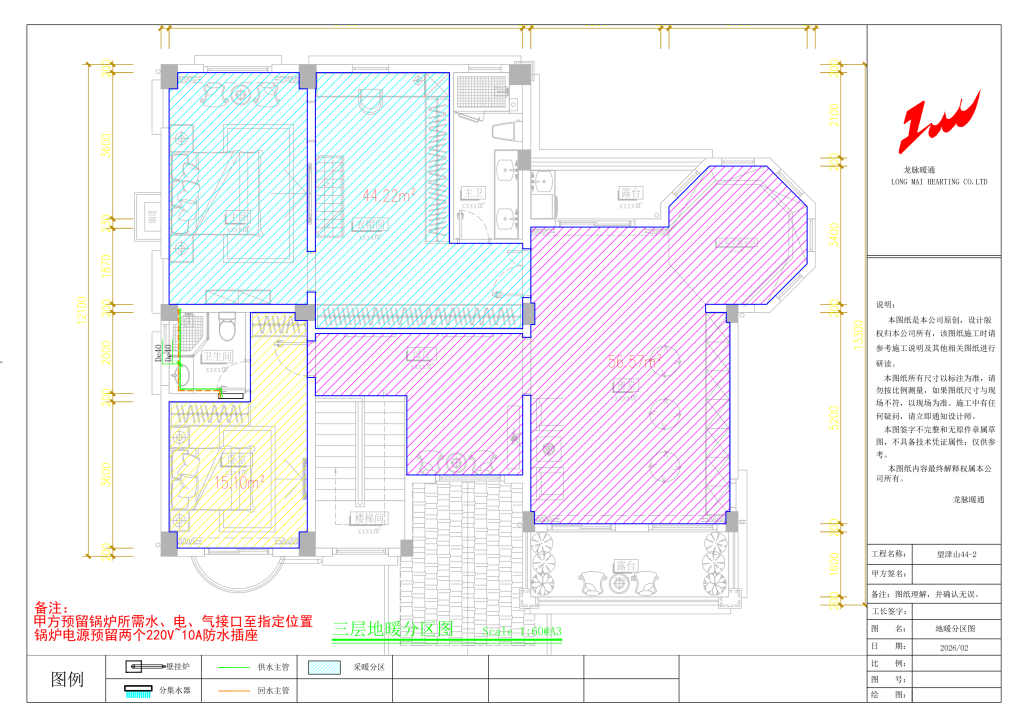

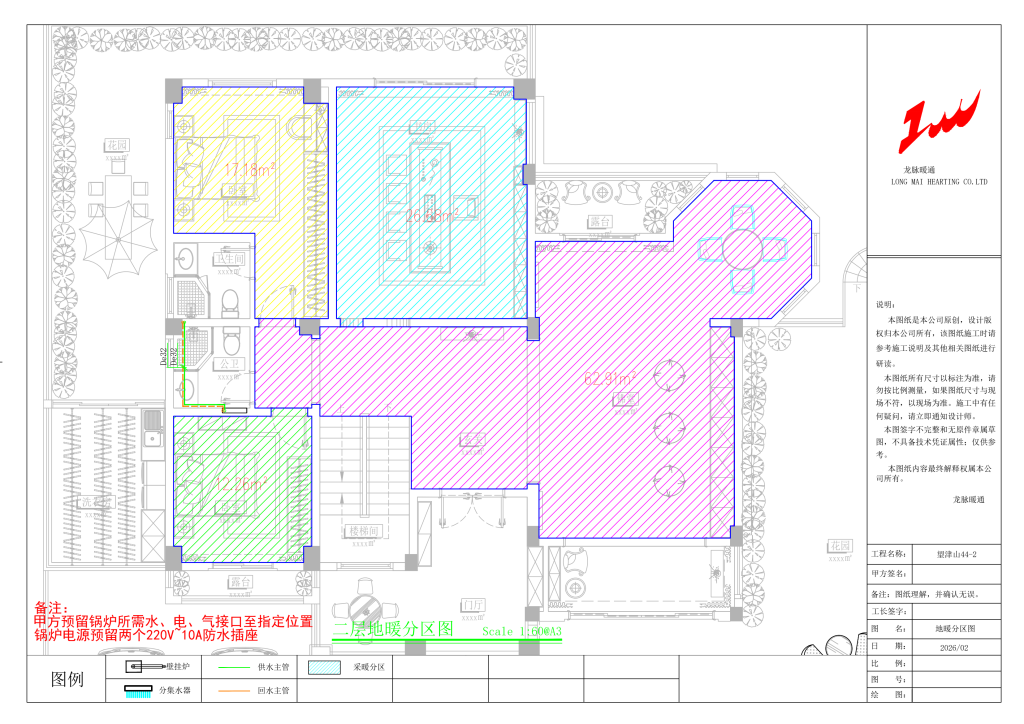

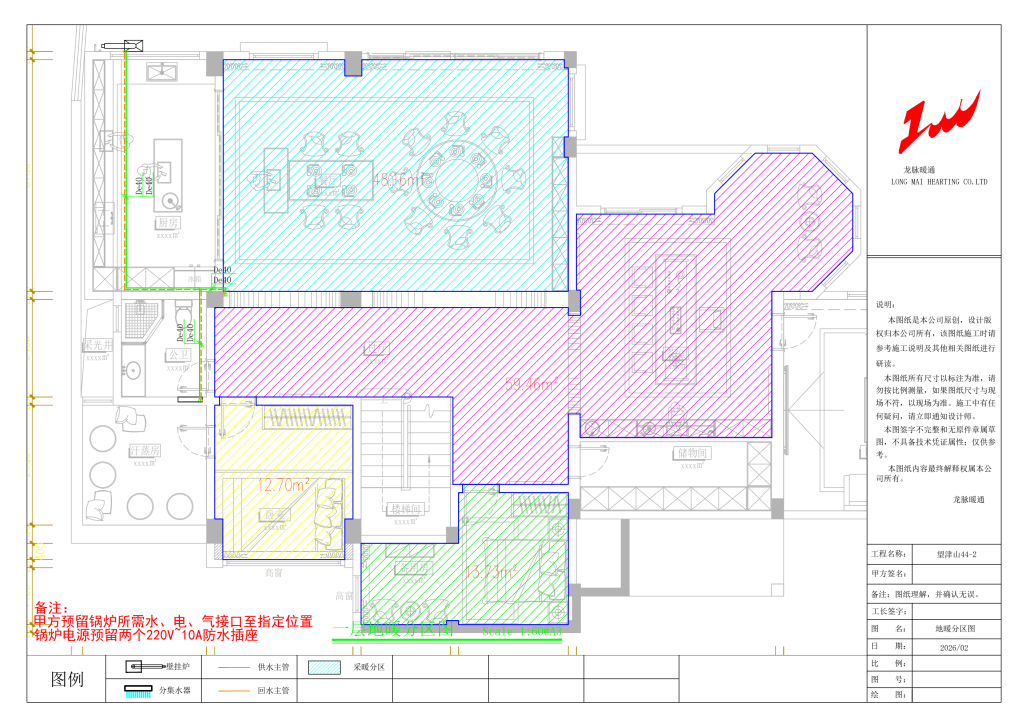

十二、设计图纸

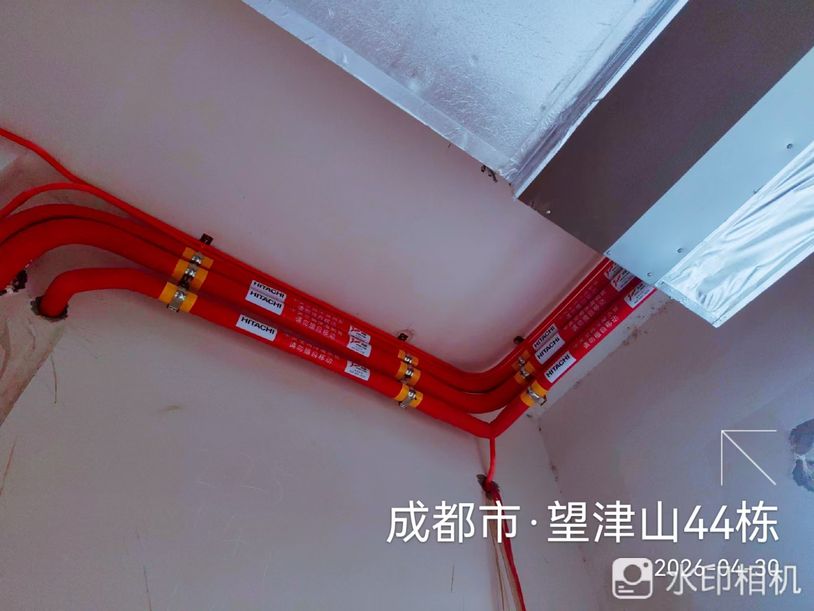

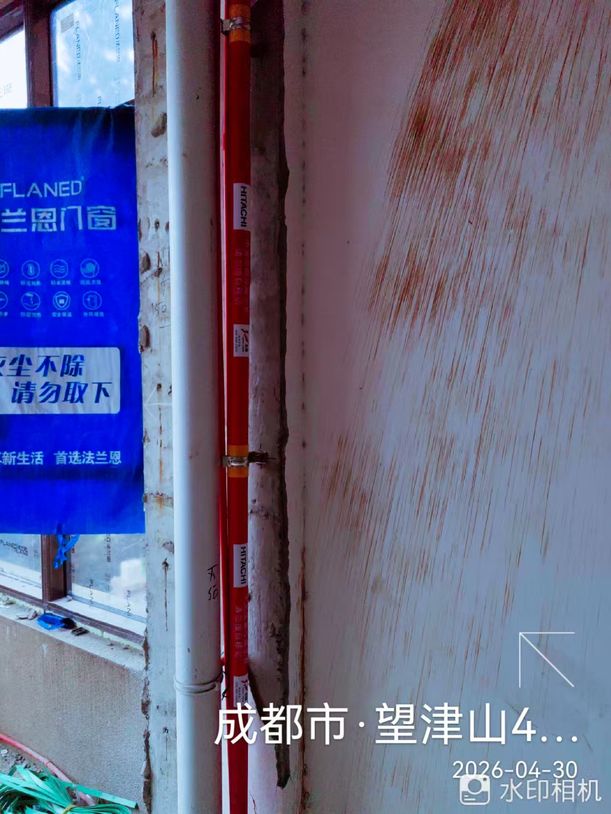

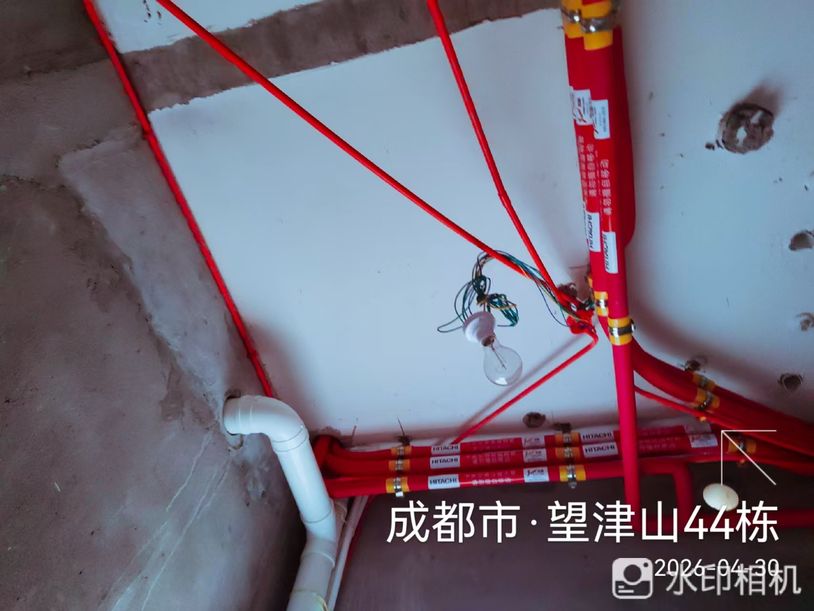

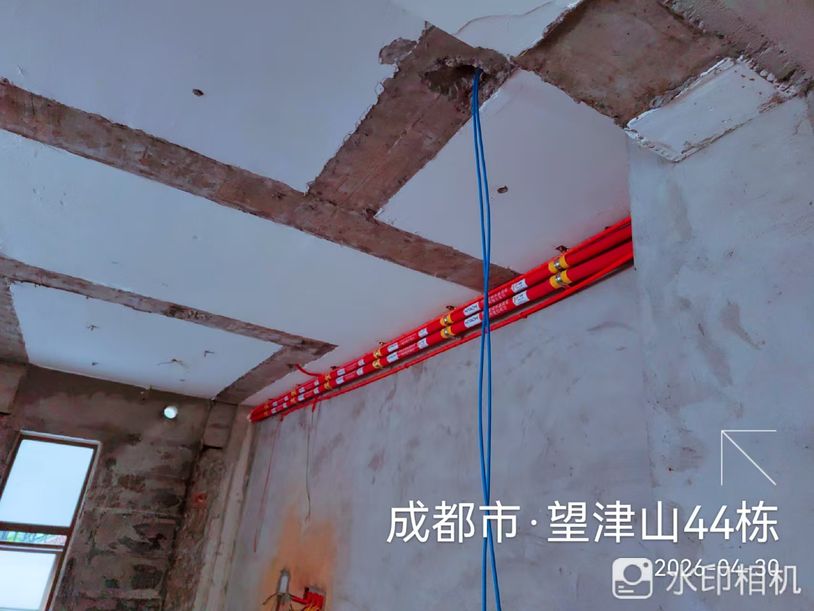

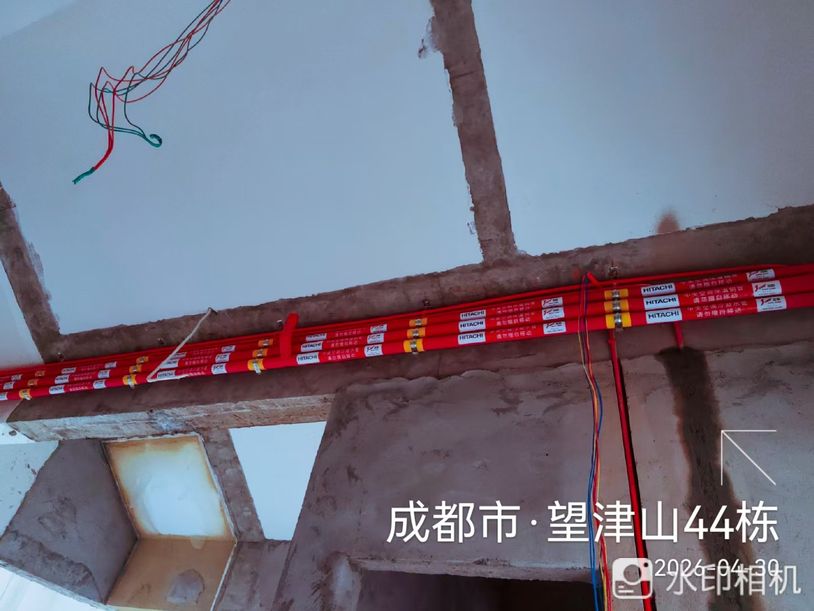

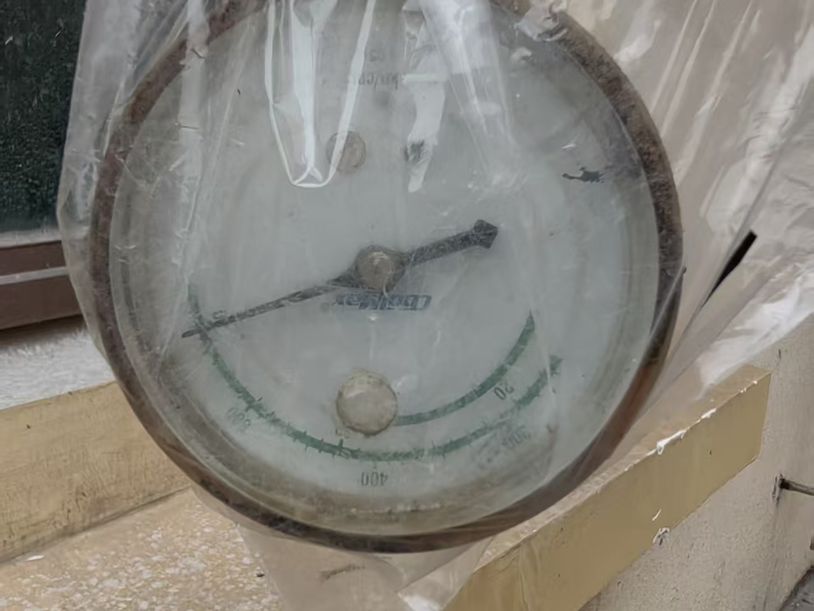

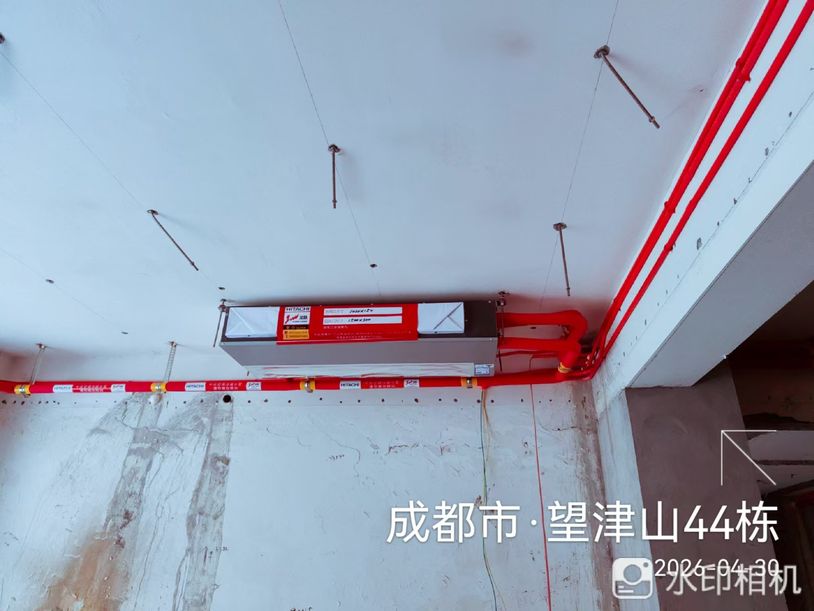

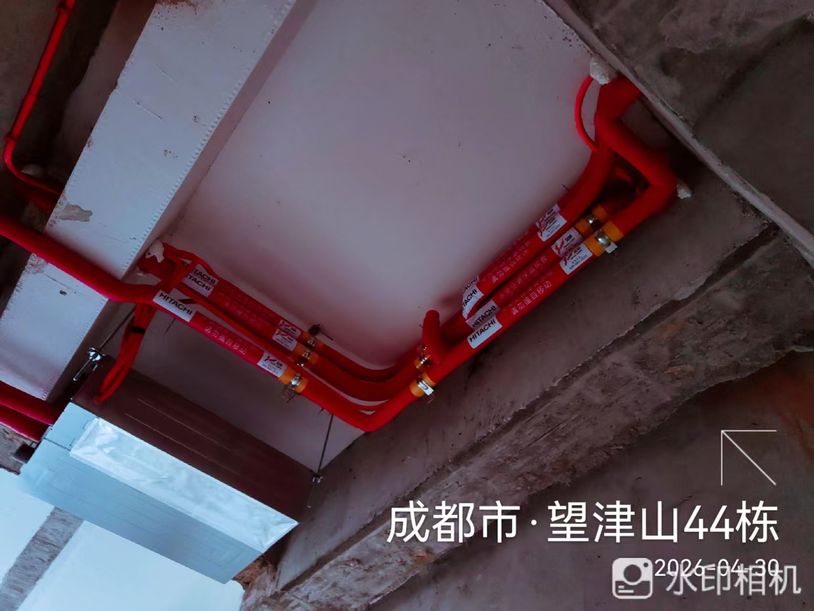

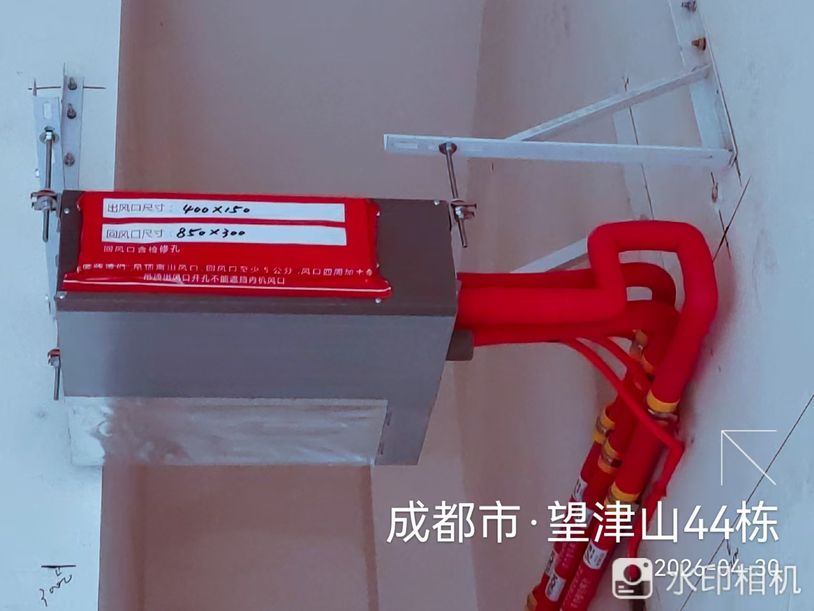

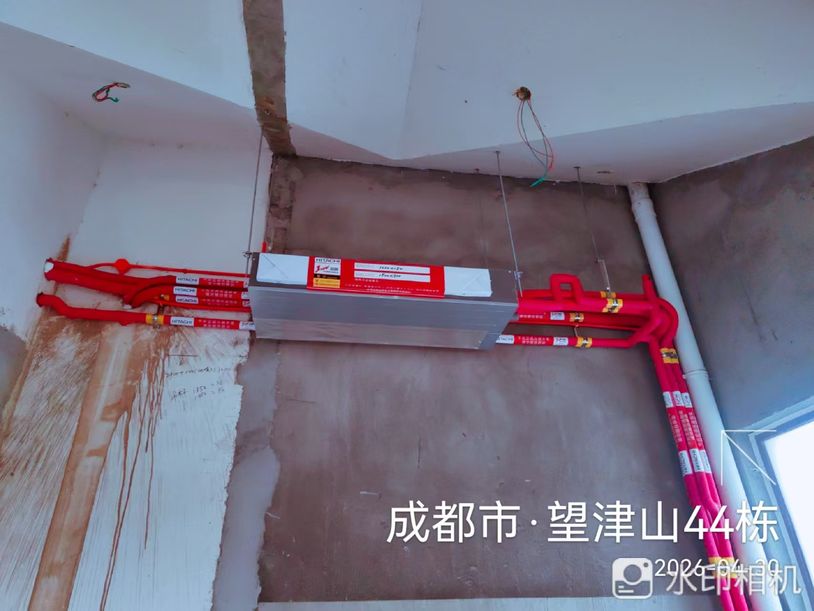

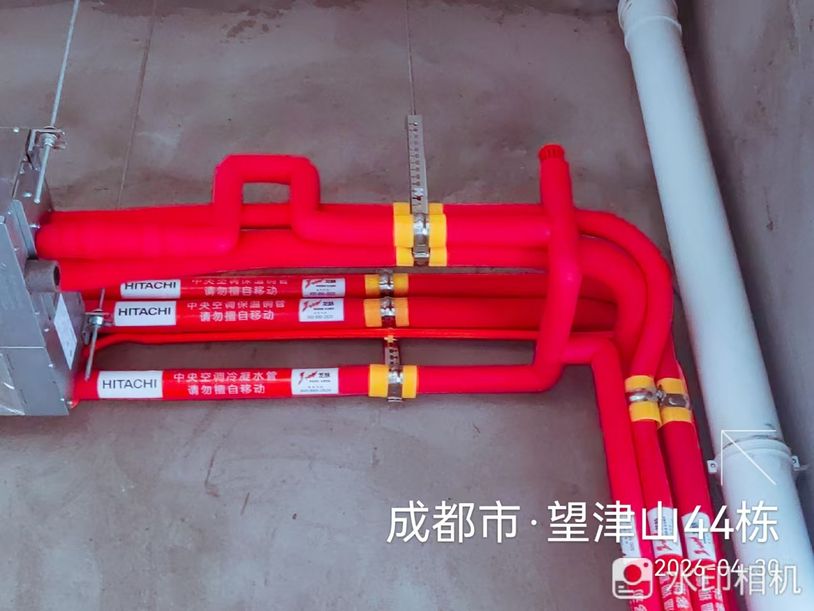

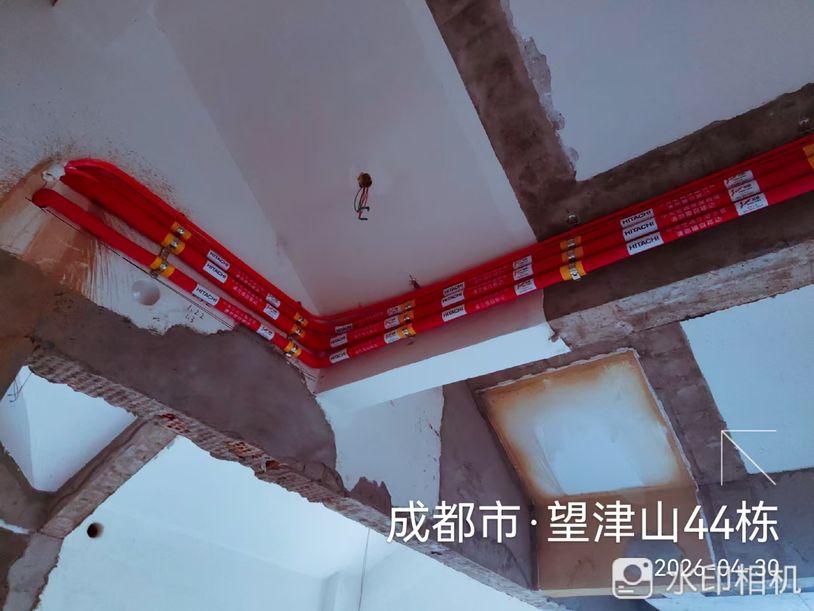

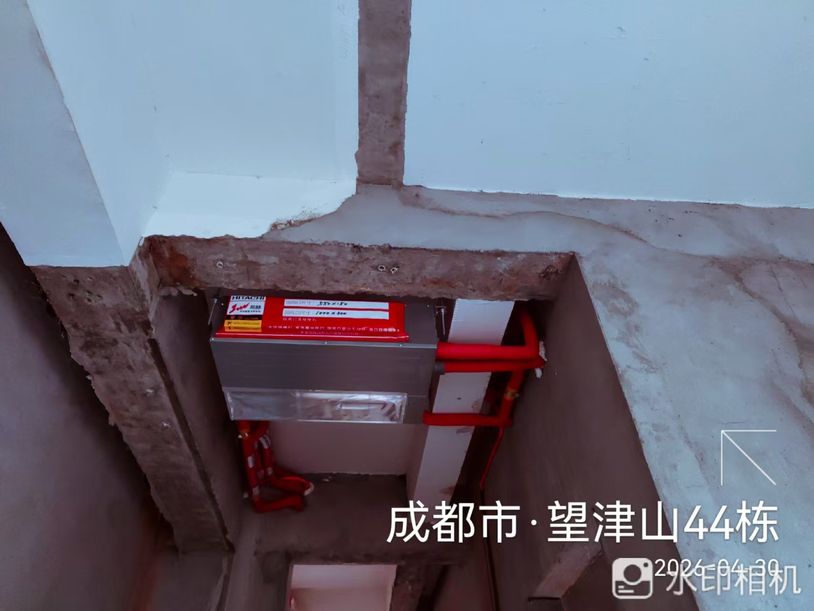

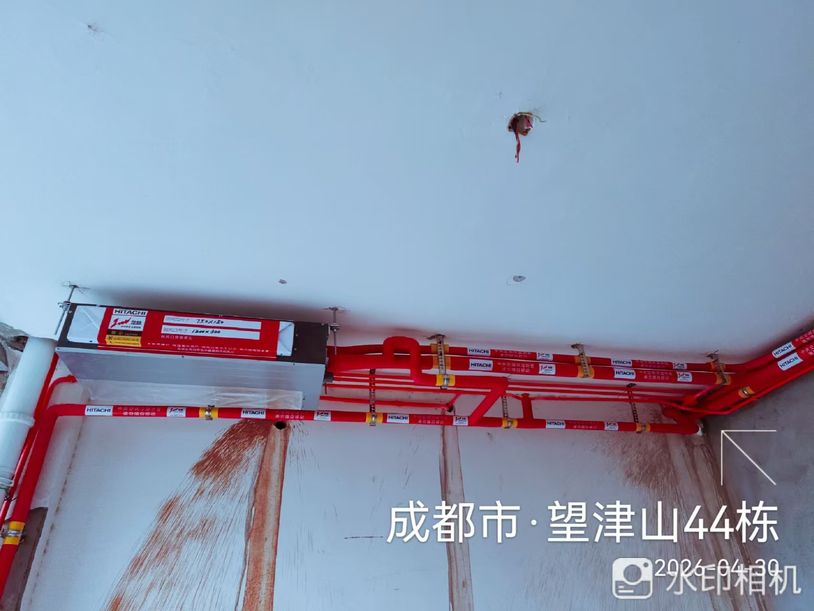

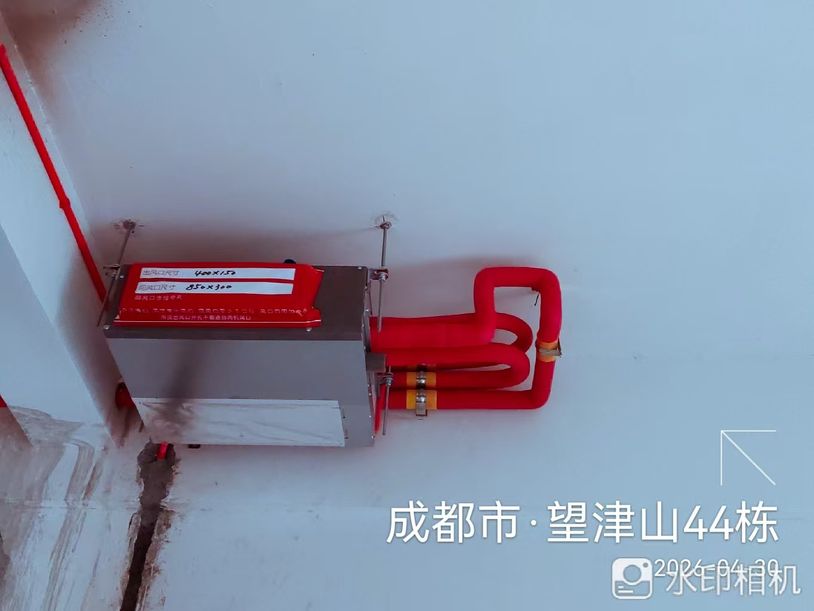

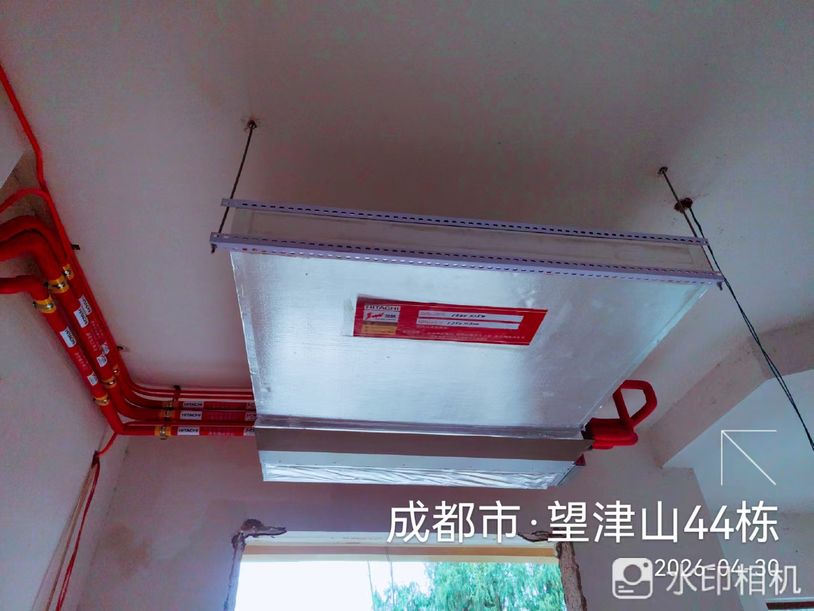

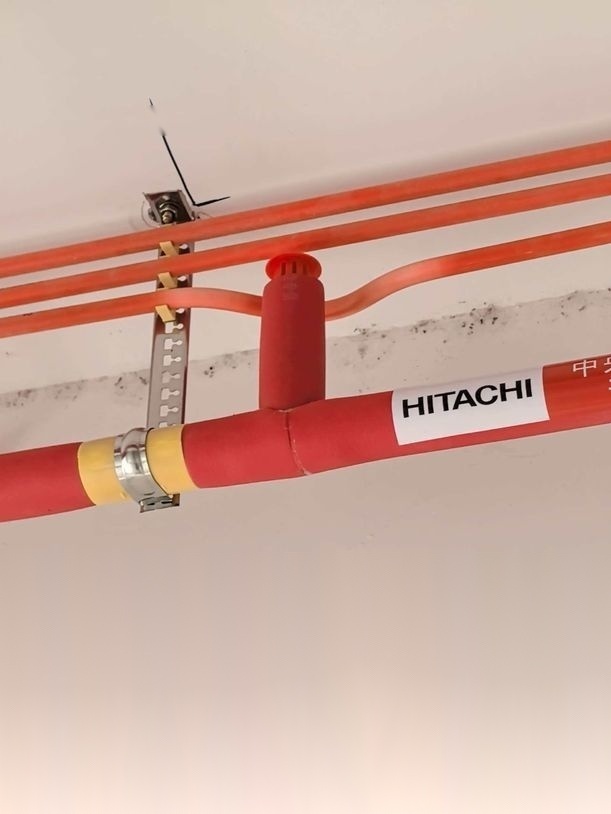

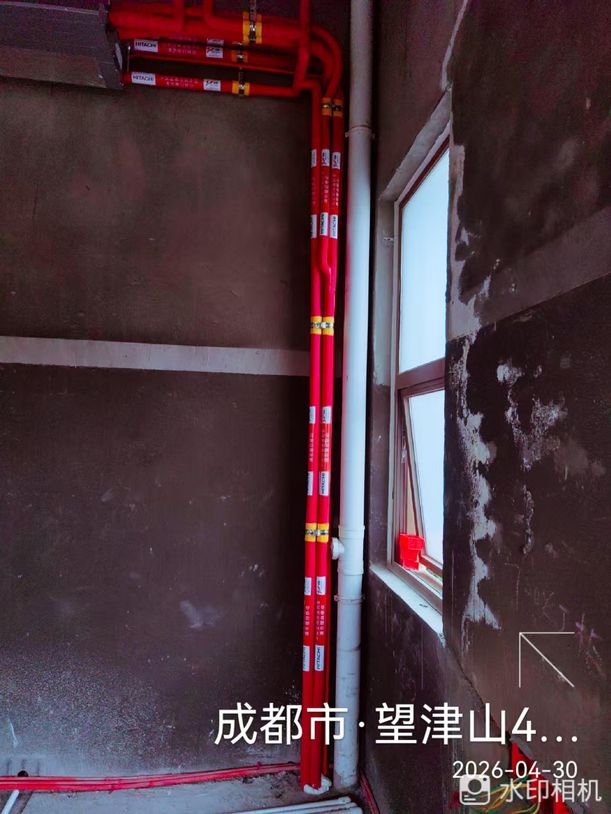

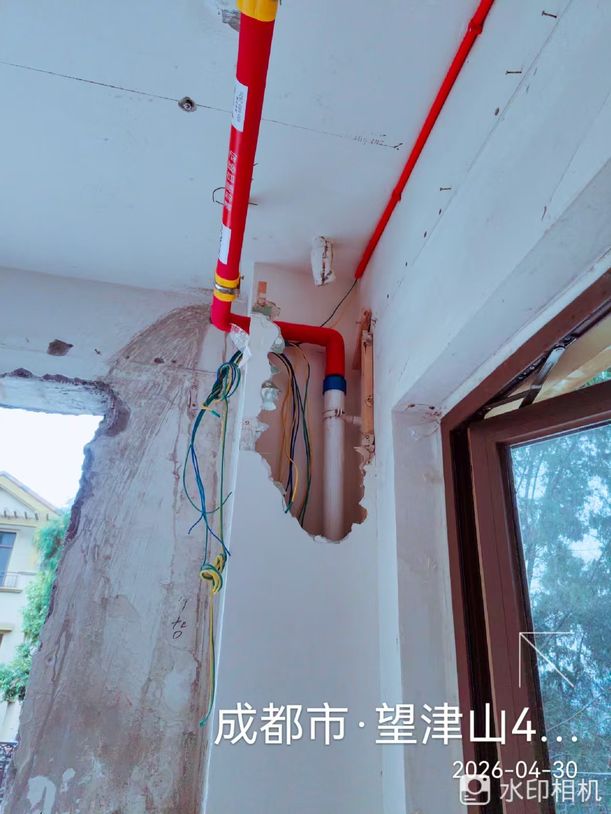

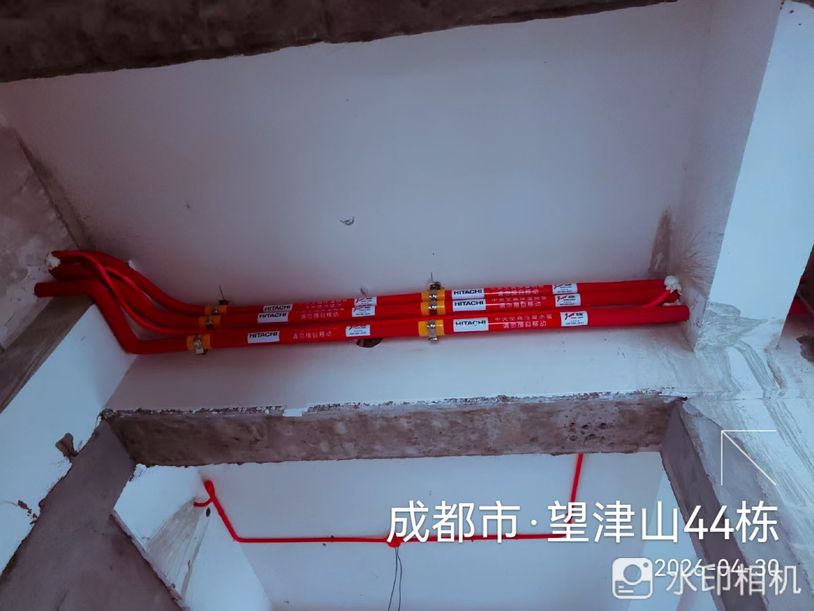

十三、空调施工和监理验收照片

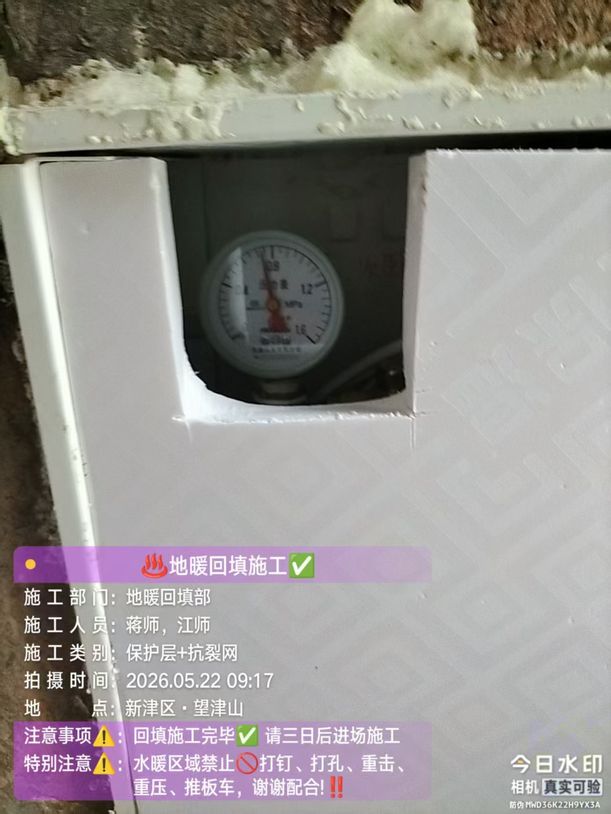

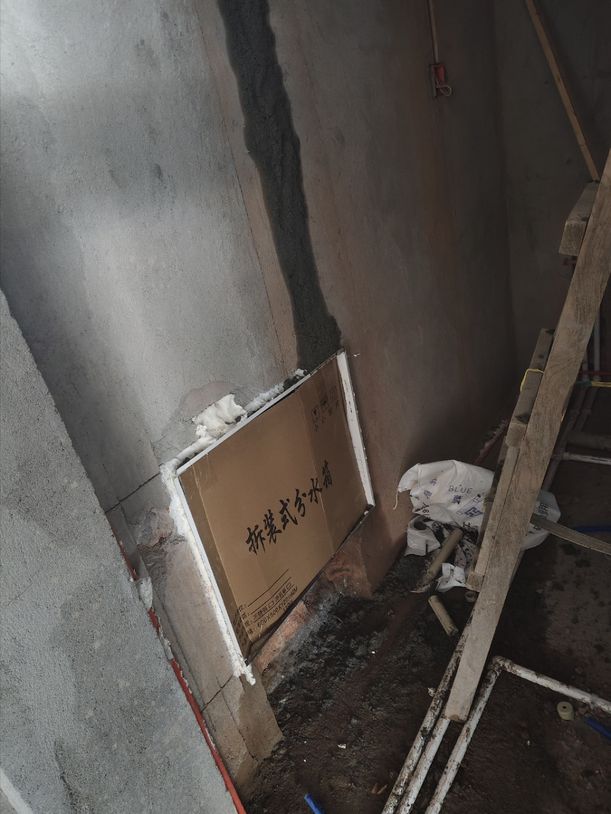

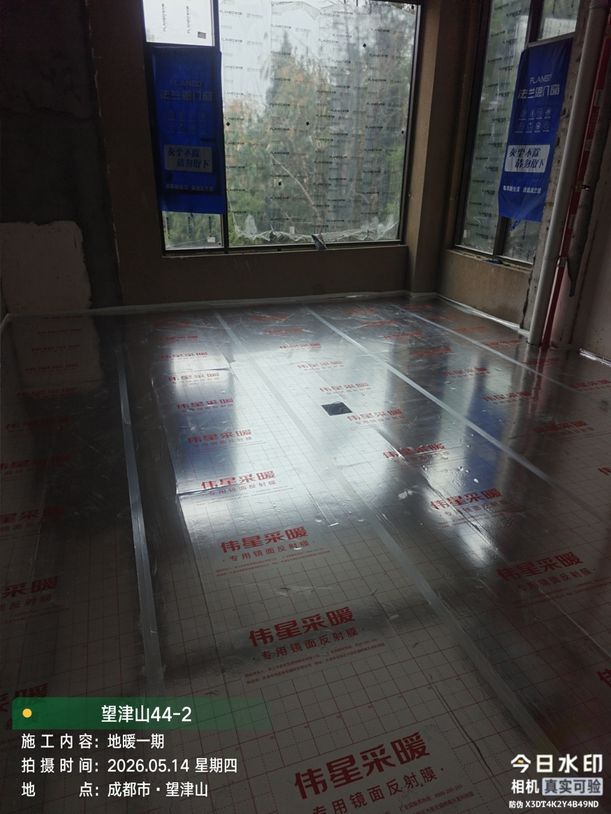

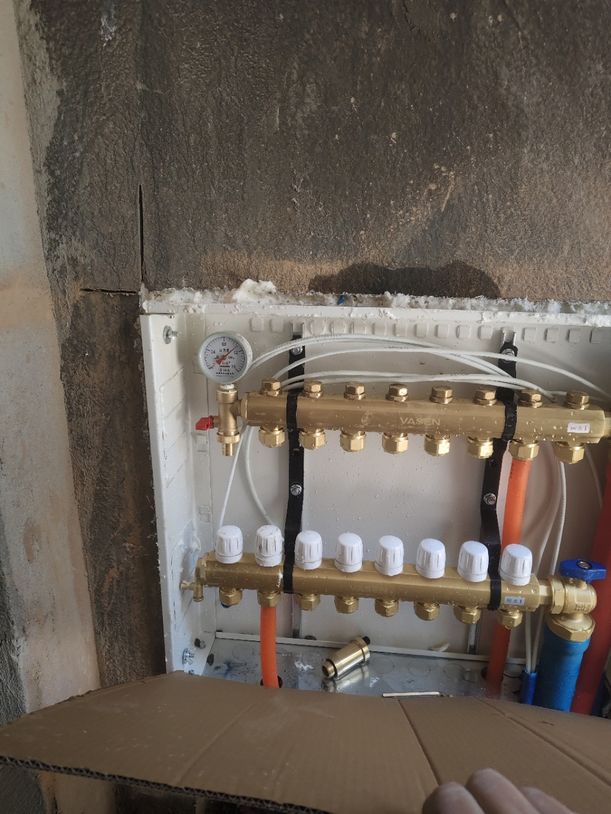

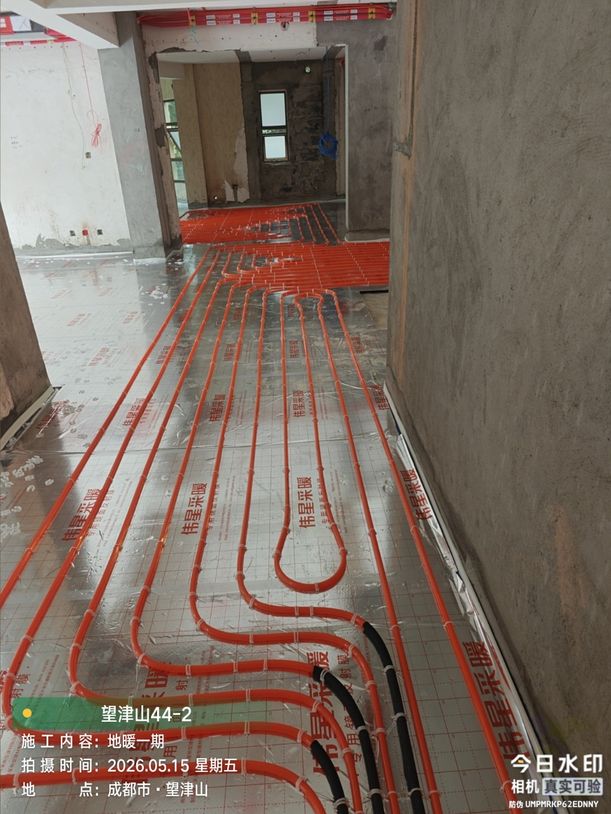

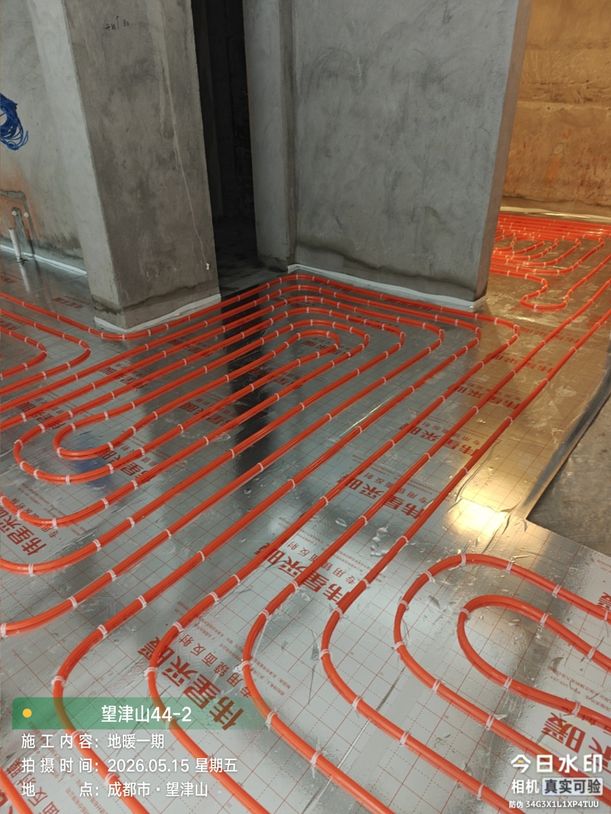

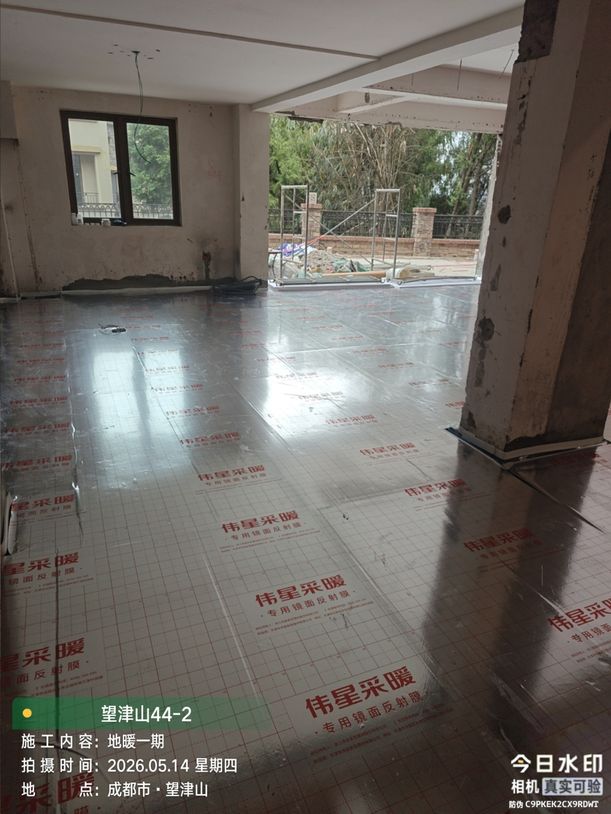

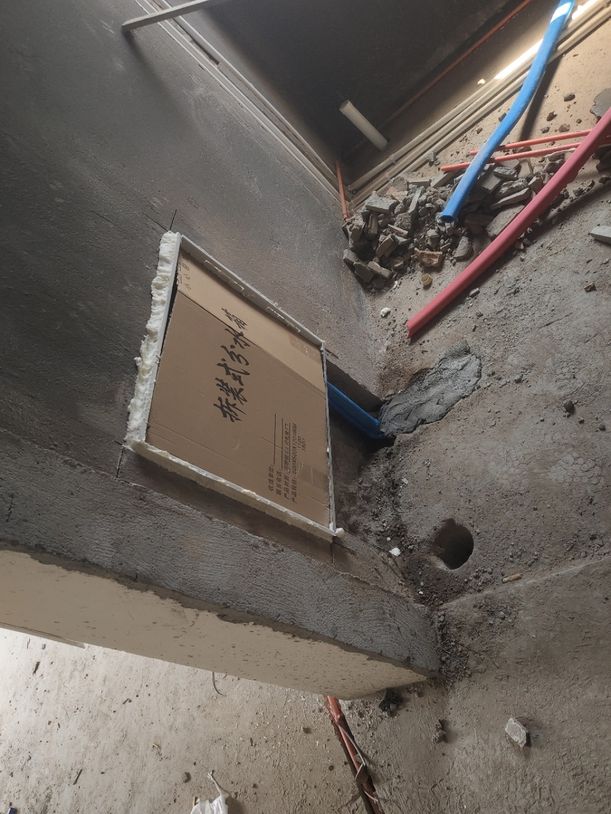

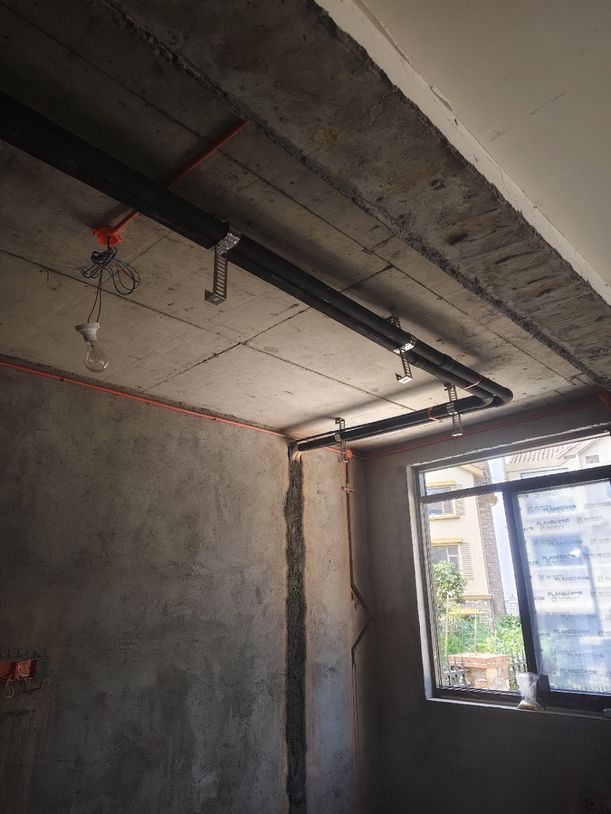

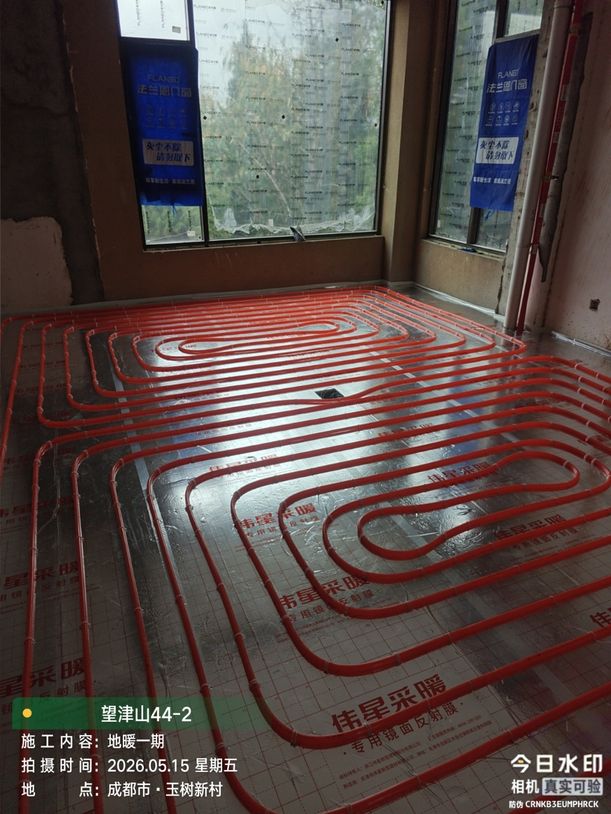

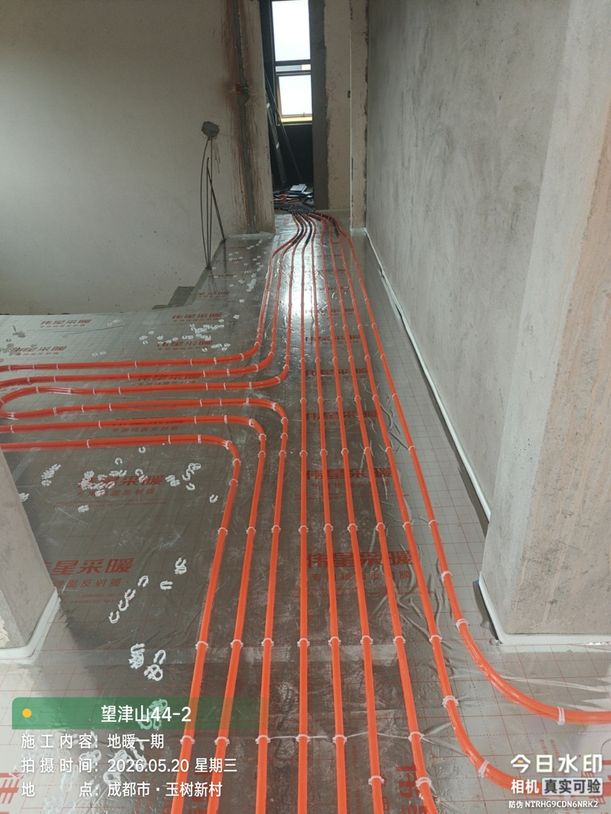

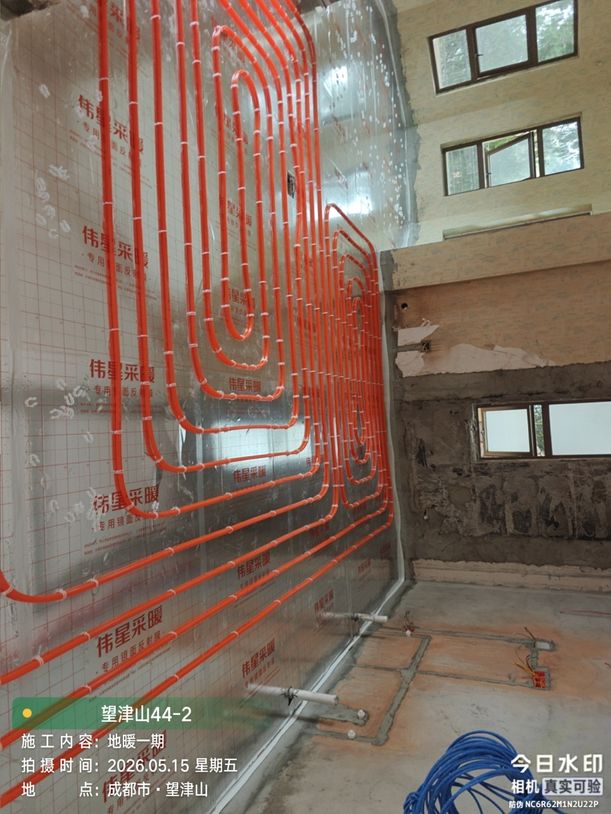

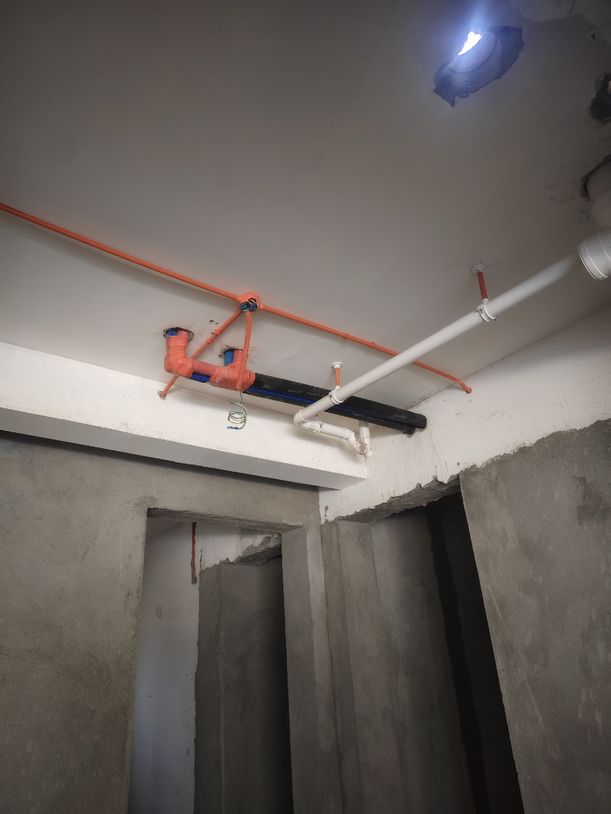

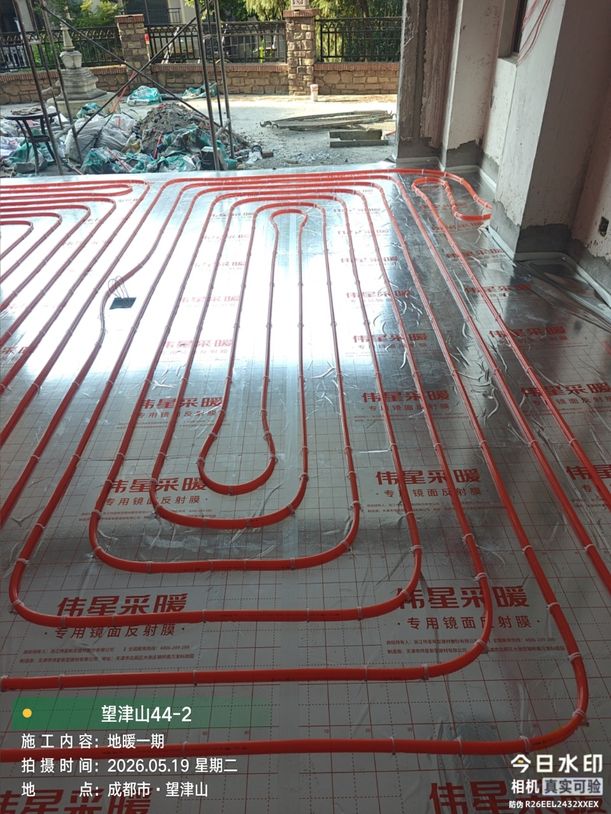

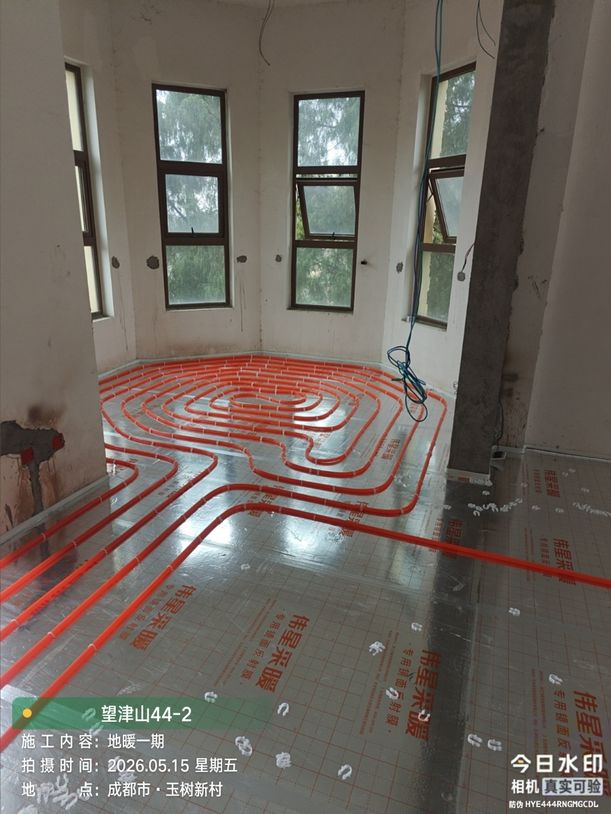

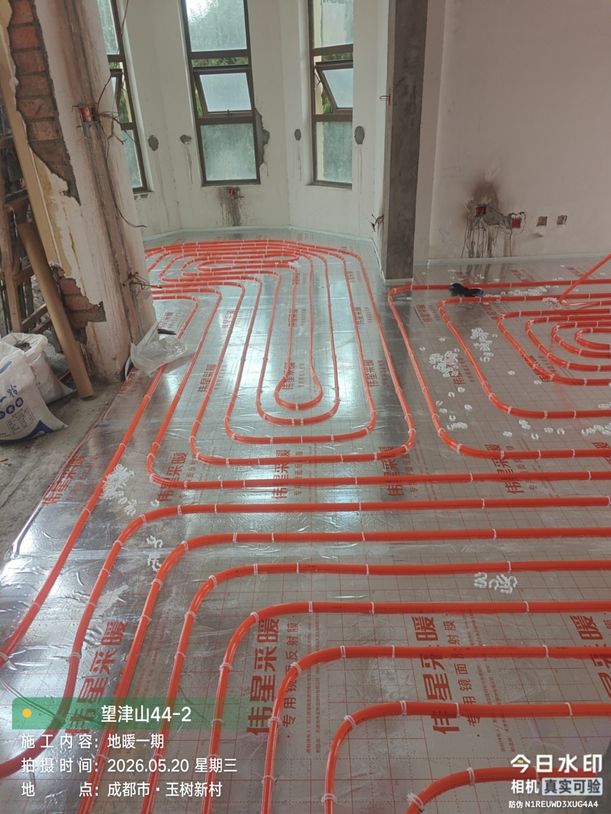

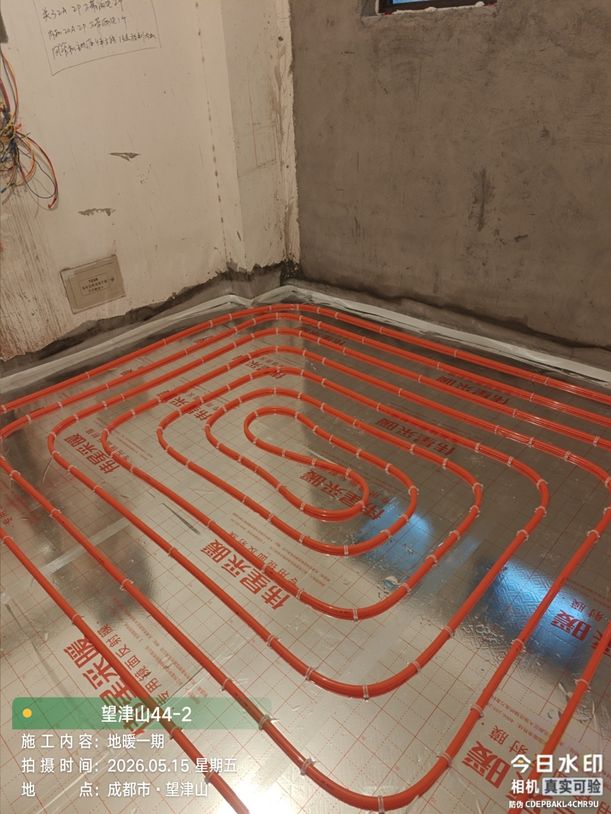

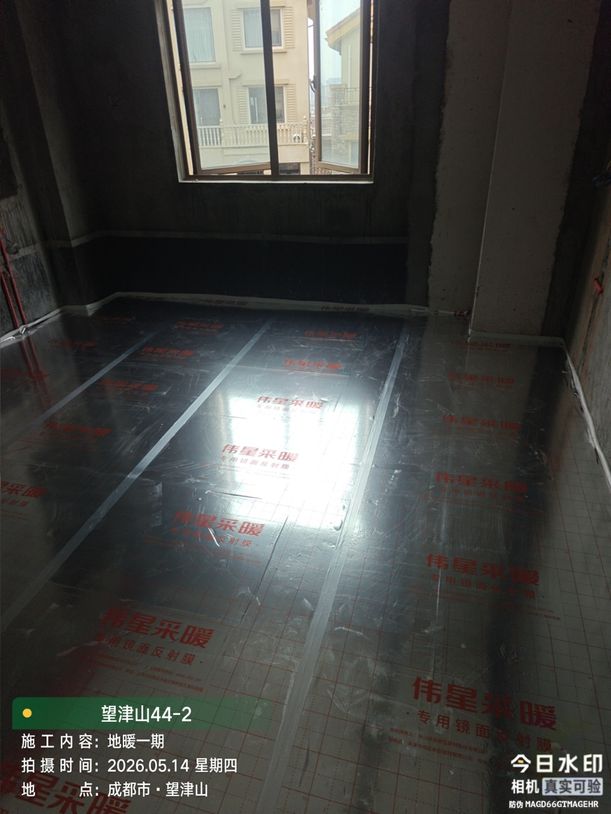

十四、地暖施工照片
十五、售后服务记录
🛠️ 系统调试报告、使用指导签收、保修卡发放、回访记录等售后服务内容。
调试记录
| 项目 | 记录 |
|---|---|
| 调试日期 | 请补充 |
| 调试人员 | 请补充 |
| 一楼风管机制冷试运行 | 请补充 |
| 二楼舒享160制冷试运行参数 | 请补充 |
| 三楼舒享160制冷试运行参数 | 请补充 |
| 各房间出风口温度 | 请补充 |
| 地暖注水排气+升温测试 | 请补充 |
| 二次侧联动调试 | 请补充 |
| 分室温控验证 | 请补充 |
| 系统运行噪音 | 请补充 |
| 客户签收 | 请补充 |
使用教学
- ☐ 空调操作教学（三套系统分别说明）—— 请补充完成日期
- ☐ WiFi线控器+日立智家APP使用教学 —— 请补充完成日期
- ☐ 地暖温控器操作教学 —— 请补充完成日期
- ☐ 分层启停逻辑教学（独居只开二楼）—— 请补充完成日期
- ☐ 滤网清洗周期说明 —— 请补充完成日期
- ☐ 藏区出差期间远程管理教学 —— 请补充完成日期
- ☐ 长期无人防冻模式设置 —— 请补充完成日期
- ☐ 使用说明书交付 —— 请补充完成日期
保修信息
| 项目 | 详情 |
|---|---|
| 保修卡编号 | 请补充 |
| 保修起始日 | 请补充 |
| 一楼风管机保修至 | 请补充 |
| 二楼舒享160保修至 | 请补充 |
| 三楼舒享160保修至 | 请补充 |
| 瑞美冷凝炉保修至 | 请补充 |
| 空调延保至（入会） | 请补充 |
| 工程质保期 | 5年 |
回访记录
第1次回访：
| 日期 | 回访内容 | 客户反馈 | 处理结果 |
|---|---|---|---|
| 请补充 | 请补充 | 请补充 | 请补充 |
第2次回访：
| 日期 | 回访内容 | 客户反馈 | 处理结果 |
|---|---|---|---|
| 请补充 | 请补充 | 请补充 | 请补充 |
年度回访：
| 日期 | 回访内容 | 客户反馈 | 处理结果 |
|---|---|---|---|
| 请补充 | 能耗分析报告 | 请补充 | 请补充 |
💡 如何添加新回访记录？
在可视化编辑器里，把光标放在最后一个回访记录表格的任意位置 → 表格工具栏会出现 → 点「在下方插入行」就能加新行了！
十六、方案顾问
👩💼 郭勇秀 · 龙脉暖通
📱 181-0083-9248
🏢 日立官方授权服务商 · 始于2004
📍 南富森：高新区都会路99号富森美家居3楼A348
📍 北富森：成华区富森美家居A幢5楼A5135
📞 门店热线：028-86131795 / 028-65272586
案例版本 V1.0 · 建档 2026年7月3日
本方案数据来源于龙脉暖通价格表（2026年3月22日）及各品牌官网，参数已经核实
