一句话摘要：成都彭州先锋村的猪圈，Z老师民宿酒店明装暖气片系统，采用曼瑞德锅炉L1B30-Heidelber + 派洛利暖气片，全屋12组暖气片，总采暖面积180.6㎡，由龙脉暖通按精工六步法标准从设计、施工到调试交付的完整实景案例。

小区先锋村的猪圈（彭州店）
户型茶室/客房/餐厅/办公室/卧室
采暖面积 180.6㎡
热源曼瑞德锅炉 L1B30-Heidelber
末端派洛利钢制板式暖气片 × 12组
控制曼瑞德温控阀
施工方 龙脉暖通
施工标准 精工六步法
所在城市 成都 · 彭州

#彭州暖气片 #明装暖气片 #曼瑞德锅炉 #派洛利暖气片 #暖气片施工案例 #180㎡采暖 #龙脉暖通

实景案例 · 先锋村的猪圈（彭州店）· 民宿酒店明装暖气片

180.6㎡ · 民宿酒店明装暖气片系统

彭州先锋村猪圈咖啡 · 民宿酒店明装暖气片 · 从设计施工到调试交付全记录

📍 成都·彭州·先锋村 · 民宿酒店 🏗 采暖面积 180.6㎡ 🔥 曼瑞德锅炉 L1B30-Heidelber

项目介绍

1.1 空间前世今生

猪圈咖啡位于四川省彭州市天彭街道先锋村七组双泉路河边，由主理人张攀女士于2015年通过互联网众筹启动改造，用半年时间将一座废弃农家猪圈改造为乡村咖啡厅与多功能聚会空间。这座占地约1000平方米的建筑承载着独特的改造哲学——以旧续新，让空间在田园中自然生长。

建筑保留了原始猪圈的核心结构：原有的砖墙隔断被部分保留并砌高，分隔出不同尺度的室内空间；敲下的完整砖块被再利用砌成了吧台；漏雨的屋顶经过加固翻新，大面落地窗将田园风光引入室内。整体风格朴实简约，干净清爽，无任何夸饰，追求物质本性的呈现。二期工作室也已入驻，进一步扩展了空间功能。

1.2 经营场景与冬季痛点

猪圈咖啡不仅是一家乡村咖啡厅，更是一个复合型空间：日常提供茶饮与简餐服务，不定期举办诗歌朗诵会、音乐聚会、创业项目路演等活动，后院还有面向城市顾客的农耕体验区。冬季是咖啡厅的重要经营时段，落地窗前围炉煮茶、朋友相聚取暖，本身就是猪圈咖啡的核心体验场景之一。

然而，川西平原的冬季湿冷特征明显——彭州属亚热带湿润气候，冬季平均气温约5-10℃，但由于湿度较高（通常在80%以上），体感温度远低于实际温度，阴冷入骨。旧房改造建筑在保温性能上本就偏弱，砖混结构、大面落地窗、较高的层高空间，都会加剧热量散失。一套稳定、舒适、节能的暖气系统，对猪圈咖啡的冬季经营品质至关重要。

Ⅰ 项目概况

本案例是成都彭州先锋村「猪圈」180㎡民宿酒店明装暖气片改造项目。需为多个功能区配置明装暖气片系统，共12组暖气片。设计热负荷按150W/㎡取值，选用曼瑞德锅炉L1B30-Heidelber 30kW输出。业主关注采暖效果与系统稳定性，明装管路无保温处理。

系统配置

系统模块	配置方案
🔥 热源	曼瑞德锅炉 L1B30-Heidelber，30kW输出，按150W/㎡设计热负荷选型
📐 末端散热	派洛利钢制板式暖气片 × 12组
🎛 控制方式	每组暖气片供回水手动阀门控制，未做中央联动（明装民宿·配合客房随机入住场景）
🔗 管道系统	De40大管径主管道（伟星铝塑PPR），明装无保温
🏗 采暖总面积	180.6㎡

节能设计

本方案基于龙脉暖通家庭舒适节能方案报告书（方案编号：LM-NQ-20260319-01），围绕暖气片系统四大核心特性进行系统性节能设计：

🔥 锅炉特性
曼瑞德L1B30分段燃烧，配合二次系统（泵+去耦罐）实现室温与锅炉智能联动，杜绝频繁启停造成的燃气浪费。

🔗 管路特性
De40大管径主管道（伟星铝塑PPR），大幅提升系统流量，确保水力平衡，热量均匀送达每个末端。

📐 暖气片特性
精选派洛利自然对流暖气片，根据房间热负荷精确计算规格与数量，散热充足且留有余量。

🎛 控制特性
每组暖气片均配置温控阀，分室调节，系统按需工作，避免能源浪费，为未来智能家居预留空间。

Ⅱ 系统设计

基于《辐射供暖供冷技术规程》及曼瑞德官方指南，结合现场勘测数据，对每个房间按面积和功能匹配相应规格的暖气片。

逐房间暖气片配置明细

区域	面积(㎡)	暖气片规格	每组数量
客厅	14.2	7×1800	1组
卧室一	10.4	600×800	1组
卧室二	10.4	600×800	1组
小黑屋	10.9	600×800	1组
办公室	11.2	600×1000	1组
餐厅	23.2	600×2000	1组
河畔	11.4	600×1000	1组
茶室	18.0	600×1600	1组
茶室二	21.4	600×2000	1组
小茶室	11.1	600×1000	1组
茶室	11.4	600×1000	1组
客房	27.0	600×2000	1组

暖气片品牌：派洛利钢制板式 · 总计12组 · 总采暖面积180.6㎡

设计要点

管道走向：明装管道沿踢脚线、墙角布置，尽量减少外露管长，兼顾美观；
暖气片定位：优先置于窗下或外墙，形成热空气幕，阻隔冷空气渗透；
水力平衡：每组暖气片安装调节阀门，确保远端回路流量充足；
锅炉选型：按150W/㎡设计热负荷计算，180.6㎡总负荷约27kW，选用曼瑞德L1B30-Heidelber 30kW输出，留有充足裕量。
控制方案：明装民宿酒店，客房随机入住，无法安装中央联动控制或单点无线温控器，最终采用每组暖气片手动阀门控制，管理人员根据入住情况手动启闭。

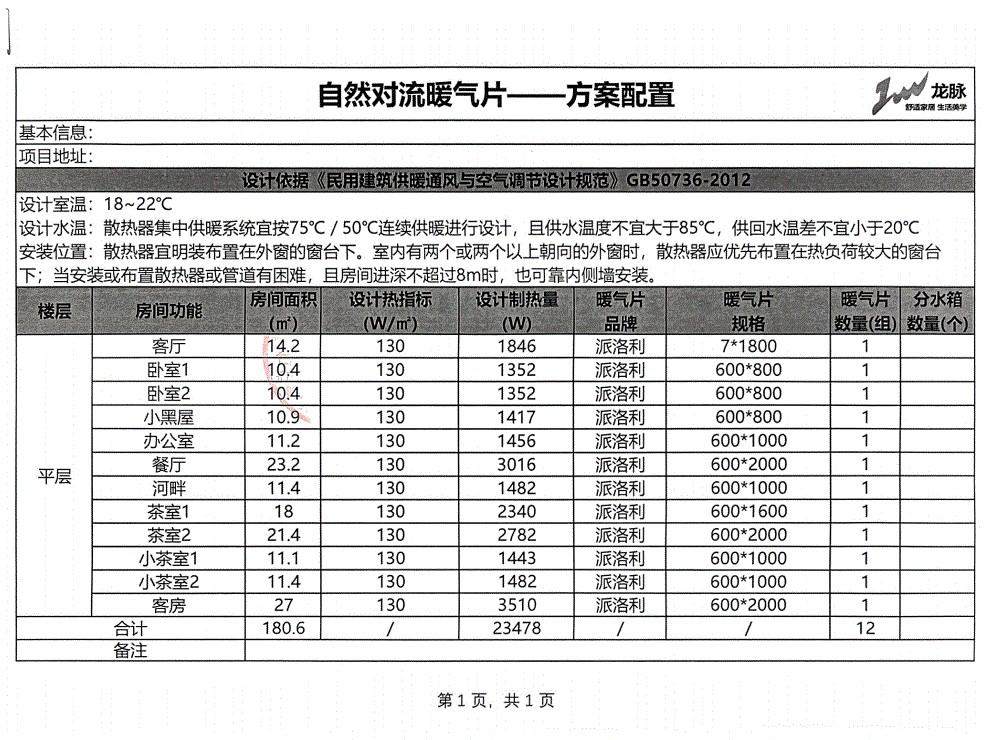

成都彭州先锋村猪圈咖啡民宿酒店明装暖气片 · 派洛利12组暖气片 · 方案配置表

控制方案说明

家装暗埋暖气片：一般会建议客户选择暗埋WiFi线控器，做中央联动控制，实现远程控制、节能联动。

家装明装暖气片：因不方便走线管和安装线控器（必须明管做明盒，线控器凸出墙体），建议做无线温控器来联动壁挂炉控制。无线温控器可白天放客餐厅，晚上拿进主卧，灵活切换。

本案例（明装民宿酒店）：客房随机入住，无法安装WiFi中央联动控制，也无法通过一个无线温控器联动壁挂炉。因此最终采用每组暖气片手动阀门控制——房客离开后，管理人员手动关闭对应房间阀门，简单可靠，满足实际运营需求。

Ⅲ 精工施工

龙脉暖通遵循”精工六步法”标准流程，确保明装暖气片系统安装规范、整洁美观。

现场勘测
确认管路走向

管路铺设
沿墙/踢脚线

暖气片挂装
水平校准固定

锅炉安装
烟管/管路连接

打压测试
0.8MPa保压

调试交付
点火/温控调试

客户实拍 · 暖气片安装实景

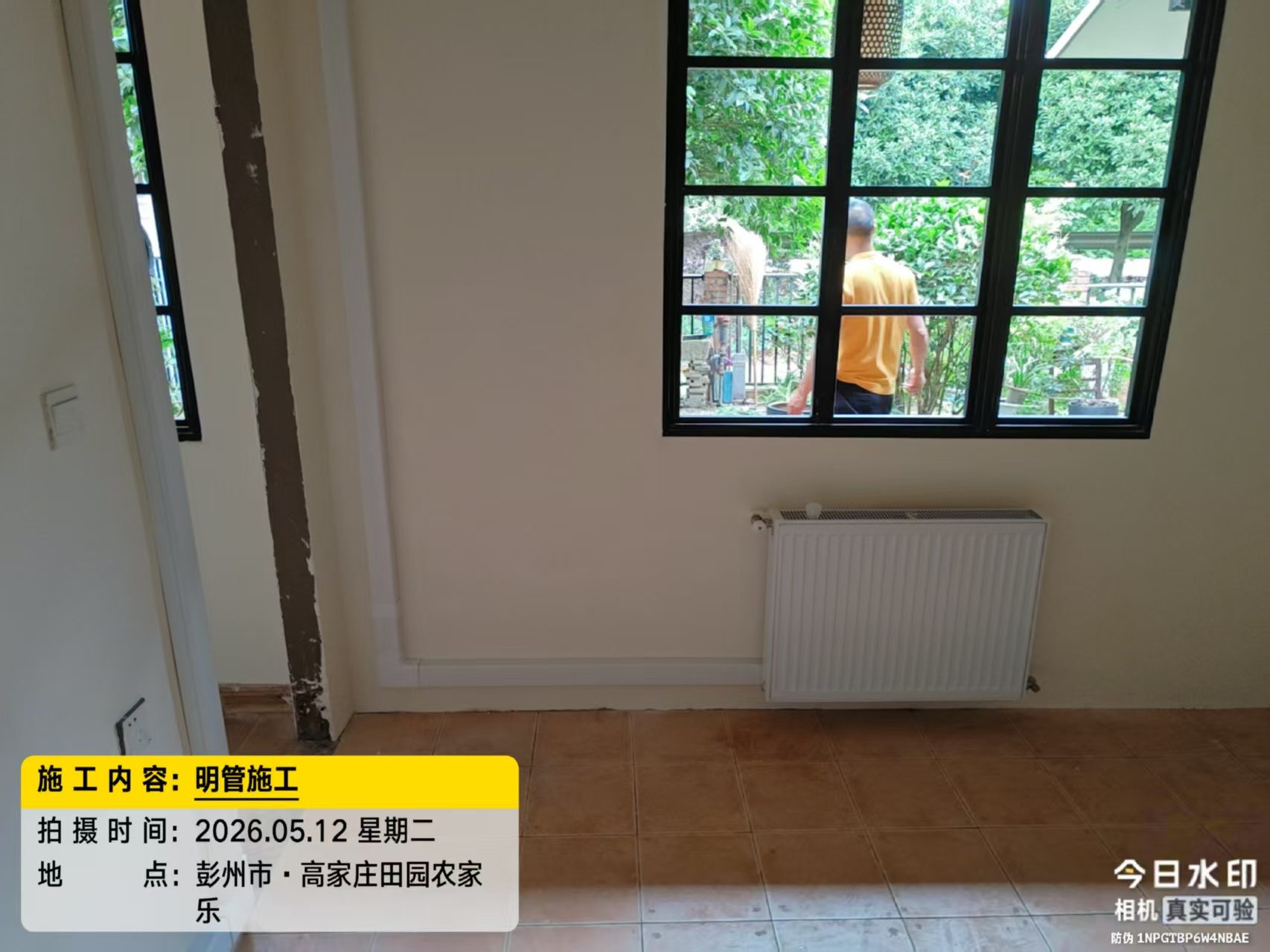

成都彭州先锋村猪圈咖啡民宿酒店明装暖气片 · 派洛利暖气片 · 茶室安装完工

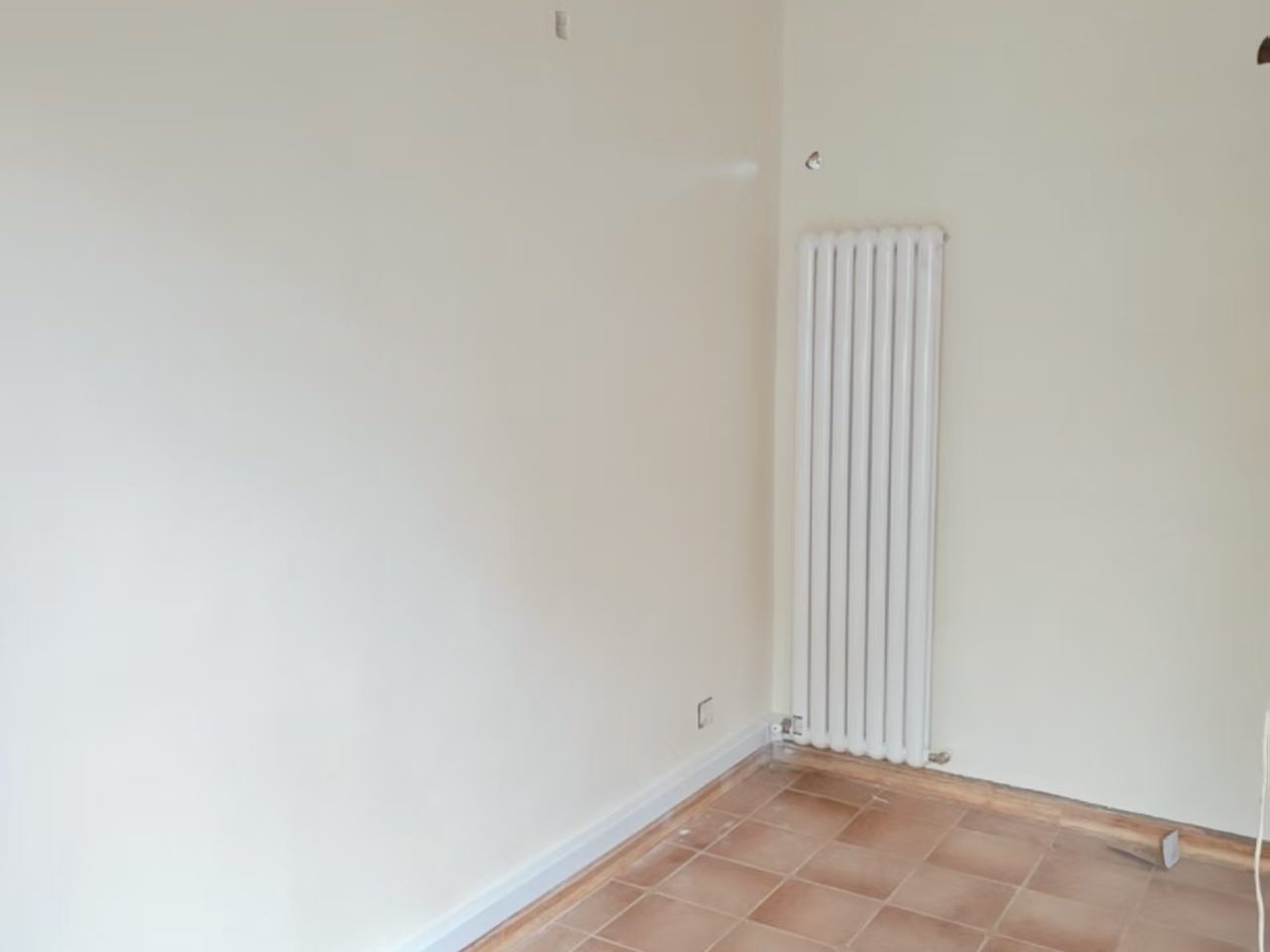

成都彭州先锋村猪圈咖啡民宿酒店明装暖气片 · 派洛利暖气片 · 客房安装完工

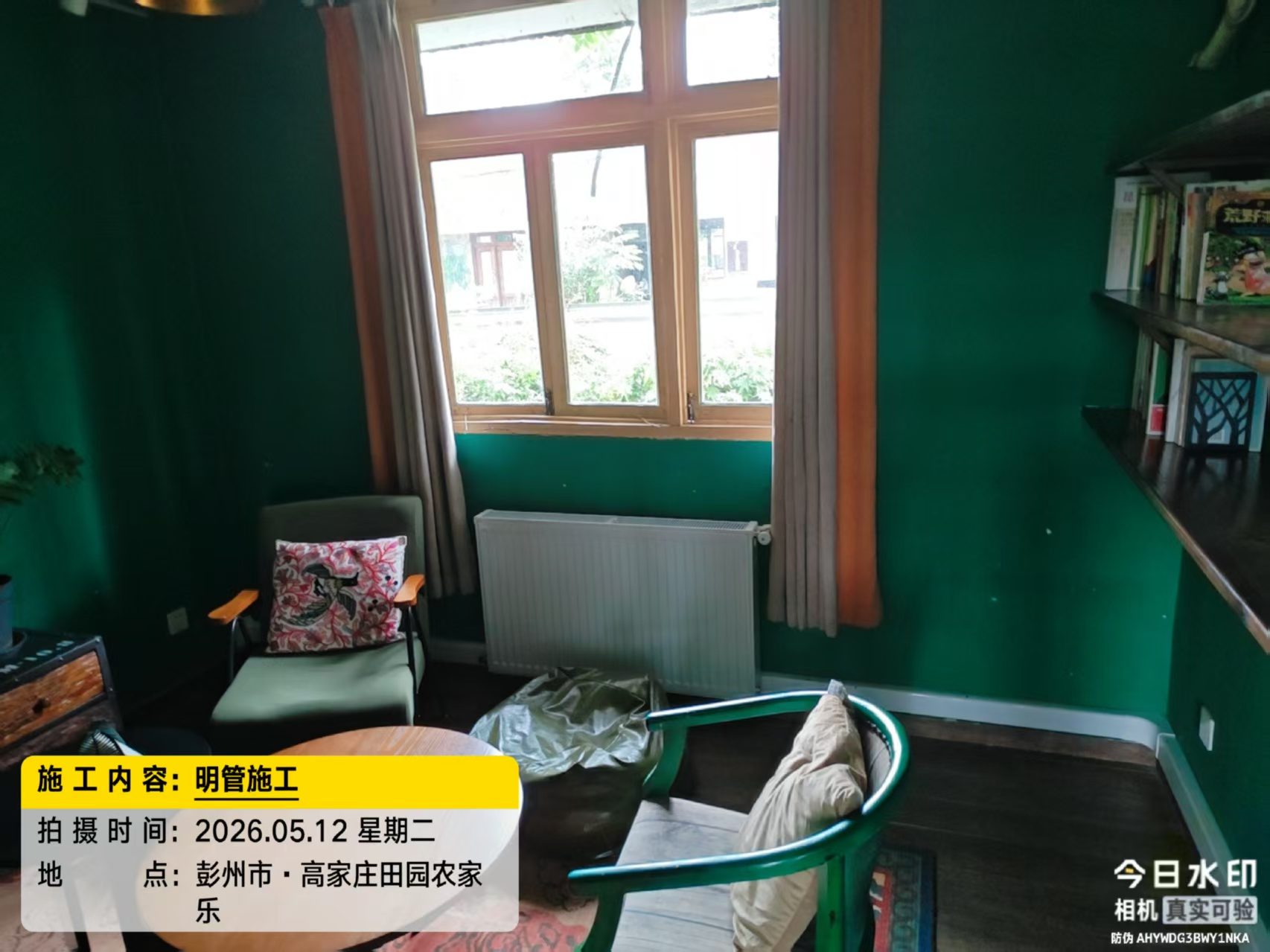

成都彭州先锋村猪圈咖啡民宿酒店明装暖气片 · 派洛利暖气片 · 客厅安装完工

← 横向滑动浏览全部实拍 →

关键施工工艺

工艺项目	标准要求	验收方式
管道固定	管卡间距≤600mm，转弯处增设管卡	目视+尺量
暖气片挂装	水平度≤3mm，距地≥100mm，距墙≥30mm	水平仪+尺量
气密性试验	氮气保压0.8MPa，24小时压降≤0.02MPa	压力表记录
管道保温	明装管道外露段做保温处理，防止散热损失	目视
阀门安装	每组暖气片安装温控阀+回水调节阀	目视+手感

Ⅳ 锅炉安装 · 曼瑞德L1B30

曼瑞德锅炉 L1B30-Heidelber 安装关键节点。

安装位置确认：通风良好，烟管伸出外墙≥600mm，预留≥300mm检修空间；
烟管安装：使用原厂同轴烟管，水平段坡度≥3°朝外，防止冷凝水倒灌；
管路连接：供回水主管接驳处使用活接头，方便后期检修拆卸；
燃气接入：燃气管道采用专用不锈钢波纹管，接口处检漏；
安装全貌：挂板水平校准，接口密封无渗漏。

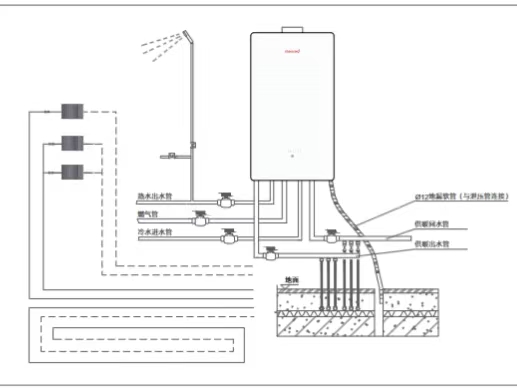

成都彭州先锋村猪圈咖啡民宿酒店明装暖气片 · 曼瑞德L1B30锅炉 · 安装标准示意图

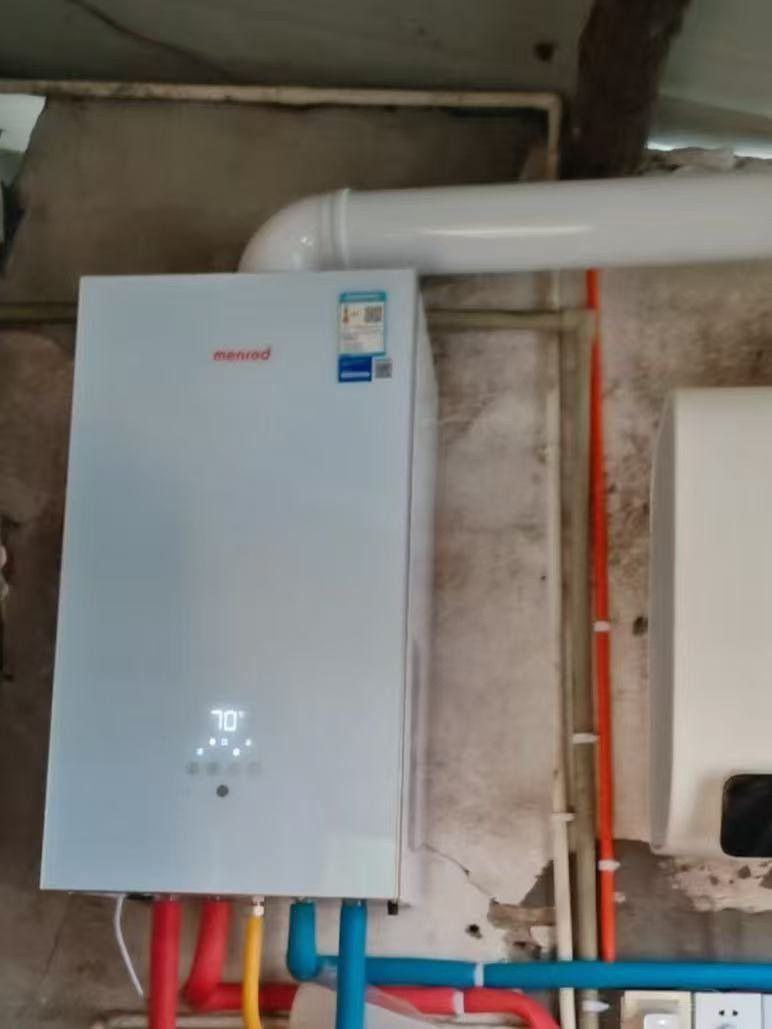

成都彭州先锋村猪圈咖啡民宿酒店明装暖气片 · 曼瑞德L1B30锅炉 · 安装实景

Ⅴ 系统调试与交付

调试流程

燃气供应检查（动压≥2000Pa）；
系统注水排气（每组暖气片顶部排气阀逐一排气）；
点火测试（蓝色火焰为佳）；
温控阀联动调试（各房间逐一设定温度测试）；
温度标定与交付教学。

💡 联动控制逻辑：室温控制器 → 温控阀调节 → 锅炉启停联动。房间达到设定温度时关闭对应回路，所有回路关闭时锅炉停止燃烧进入待机，综合节能约 15%~25%。

Ⅵ 客户价值 · 20年总账

从全生命周期成本角度，对比本系统与传统电采暖/空调制热的差异。

对比维度	电采暖/空调制热	本方案（曼瑞德锅炉+派洛利暖气片）
🔥 热效率	空调COP约2.5~3.5	锅炉热效率约92%~105%
⚡ 年运行费（180㎡估算）	较高（电费单价高）	低30%~40%（燃气单价优势）
🔧 使用寿命	空调8~12年	锅炉15~20年，暖气片30年+
🌡️ 体感舒适度	强制对流，头热脚冷	自然对流+辐射，温润不干燥
🔇 运行噪音	内外机均有噪音	暖气片无风机，近乎静音
