日立水墅适 VF / FX 全变频系列
完整产品介绍手册
天氟地水两联供 · 水地暖中央空调 · 户式水机终极之选
龙脉暖通整理编制 | 2026年版本 | 资料来源：日立官方资料
🌡️ 5~25℃制冷风感柔和
❄️ -30~48℃宽域运行
🔇 17dB超低静音
💧 空调地暖联动控制
⚡补气增焓能力提升
🏠 多主机联动组合
🌿 PE生态净化模块
📱 可视化新风联动五恒
第一章 · 产品概述——日立水墅适 — 重新定义户式水机
第一章第一节· 水墅适产品定位及特点
💡 产品定位——水墅适是日立面向中国家庭推出的户式水机产品线，包含VF全变频系列和FX系列，采用整体式天水地水设计，内置无级变频控制器、联动模块等核心部件，无需外置联动模块，节能便捷，运行高效。适合高品质客户、大平层花园洋房、别墅及五恒系统。
💧水温可调 25~55℃
- 出水温度范围宽广
- 地暖实现”温足凉顶”的舒适体验
- 符合中医养生理念
🍃 5~25℃风感柔和
- 水机二次换热，水温高于氟温
- “凉而不寒”，告别空调病
- 选配净化，特别适合老人儿童
🔓 主机自由 不限连接率
- 区别于氟系统多联机的连接率
- 主机可灵活搭配风机盘管数量
- 外机可灵活搭配，模块组合
⚡全变频 省电30%+
- 压缩机+水泵+风机全直流变频
- 按需供能，无级调节
- 补气增焓提升能力30%以上
🏠 5~25℃风感柔和
- 整体式 省空间
- 超薄机身，轻松安装于飘窗
- 全变频系统，无需缓冲水箱
🛡️五重防冻 安心过冬
- 电加热带+PPT智能除霜
- 水流监控+主机自启+短信预警
- 五重防冻保护，极寒天气无忧
第一章第二节· 水机技术演进史
1、水系统发展三阶段 — 从”粗放”到”精密”
帮助客户理解水系统技术迭代，为后续解释”一次/二次系统”和推崇”全变频”技术奠定认知基础
📦 第一阶段：定频时代
典型产品：特灵、约克、开利老款等
技术特征：
- 压缩机、水泵、风机均为定频
- 系统响应慢，启动电流大
- 必须依赖缓冲水箱匹配末端
结果：能耗高、噪音大、舒适度差
⚙️ 第二阶段：变频初级
典型产品：约克YVAG、日立强热D
技术特征：
- 压缩机变频，但水泵仍定频
- “大马拉小车”问题突出
- 室内不用，水泵和主机仍运行
痛点：无效功耗大，能耗高
🚀 第三阶段：全变频时代 ✅
典型产品：日立水墅适VF/FX系列
技术特征：
- 压缩机+水泵+风机全变频联动
- 按需供能，无级调节
- 不需要缓冲水箱
结果：从”手动挡”到”智驾电车”
💡 为什么讲这个历史？
消除客户认知偏差：很多客户看到”水机”就会联想到”美系、缓冲水箱、二次系统”。通过这段历史，告诉你：以前的蓄热水箱、缓冲水箱、二次系统，都是因为定频压缩机定频泵、不能实现二联供做地暖，冬天需要风机盘管来采暖，所以才需要不断增加配置来打补丁。现在的日立水墅适，加上现在的科技升级、系统迭代，水系统中央空调地暖两联供系统，已经是全新的物种。
2、日立水系统发展时间线
1980-1999
- 1983年：发明全球第一台空调用涡旋压缩机（核心技术起点）
- 1988年：首次将变频技术引入空调领域
2000-2014
- 2003年：推出具有内部油分离功能的高压腔涡旋压缩机（可靠性飞跃）
- 2010年：开发超低温泵用涡旋压缩机（为极寒应用奠基）
2015-2017（进入水机）
- 推出 “强热D系列” + 水模块，正式进入天水地水两联供领域（分体式，初代户式水机）
2018-2022（水机自有品牌化）
- 推出水墅适系列一体机（整体式，继承涡旋压缩机技术，集成补气增焓）
2023-2025（全变频时代）
- 2023年3月：发布水墅适VF全变频系列（全变频一次系统，840mm超薄机身）
- 2024+：推出智墅全感1.0/2.0，将水系统升级为“五恒智慧空气系统”
2026+（持续进化）
- 未来：智墅全感3.0，搭载AI智慧超脑+DeepSeek引擎，实现自学习、自调节，成为“私人空气管家”
- 推出水墅适VF升级版（性能与能效迭代），真正懂家的AI五恒空气管家
第三章 · 六大核心卖点
量化数据说话 · 实力碾压
❄️ 冷暖随心，水温可调
制冷出水5~25℃，制热出水25~55℃。水温与室温联动控制（SXC-TD01/TE01），无论地暖还是风盘，精准匹配需求。
🍃 风感柔和，凉而不寒
水系统二次换热，夏季出风温度15~20℃，远高于氟机7~12℃。”凉感无寒意”，告别空调病，特别适合老人、儿童、鼻炎患者。
🔓 主机自由，不限连接率
区别于氟系统多联机的连接率限制，水墅适可灵活搭配风机盘管数量。室内机可独立控制，互不干扰，满足个性化需求。
🔇 静音舒适，19.5dB起
VF单风扇系列噪音低至19.5dB(A)，采用无级变频风机、大直径轴流风扇（φ600），束流格栅设计，夜晚安静运行不扰眠。
🏗️ 840mm紧凑，飘窗安装
单风扇VF系列高度仅840mm，轻松安装于飘窗下，不挡视野，不占额外设备平台，小身材大能量。
⚡ 全变频，能效超一级
压缩机+变频水泵+变频风机三联动，APF高达3.35~3.50，比定频系统节能30%以上。智能CS变频器，驱动新干线同款技术。

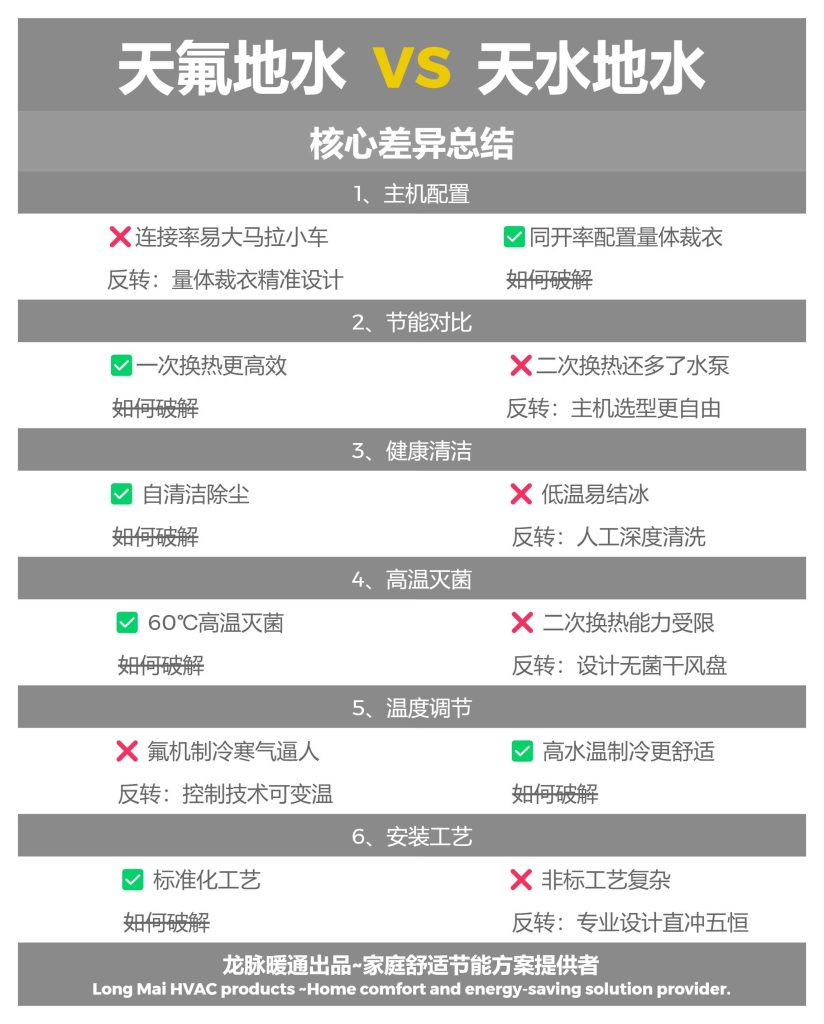

水系统 vs 氟系统 — 8项核心对比
| 对比维度 | 水墅适（水系统） | 普通氟系统 | 日立优势 |
|---|---|---|---|
| 出风温度 | 15~20℃（柔和） | 7~12℃（刺冷） | ✅ 凉而不寒 |
| 制热方式 | 地暖+风盘双制热 | 仅风盘制热 | ✅ 温足凉顶 |
| 水温控制 | 25~55℃可调 | 温度固定 | ✅ 按需调节 |
| 连接率限制 | 不受限制 | 需严格配比 | ✅ 灵活搭配 |
| 室内机控制 | 可独立开关 | 联动控制 | ✅ 独立运行 |
| 能效表现 | 全变频，COP 3.0+ | 定频或部分变频 | ✅ 超一级能效 |
| 舒适度 | 湿度平衡，不干燥 | 除湿降温，干燥 | ✅ 体感更佳 |
| 系统复杂度 | 整体式，内置水泵 | 分体式 | ✅ 安装便捷 |
第四章 · VF系列室外机
📌 RAS-FWN3Q/DM — 单风扇侧出风系列 | 电源：220V~50Hz | 适用：住宅公寓、飘窗安装
| 参数项 | 80型 | 100型 | 125型 | 140型 | 160型 | 180型 |
|---|---|---|---|---|---|---|
| 额定制冷量(kW) | 8.0 | 10.0 | 12.5 | 14.0 | 16.0 | 18.0 |
| 额定制冷功率(kW) | 2.34 | 3.12 | 4.17 | 4.93 | 5.13 | 6.29 |
| 额定制热量(kW) | 10.0 | 12.0 | 13.5 | 15.5 | 18.0 | 19.5 |
| 额定制热功率(kW) | 2.99 | 3.75 | 4.02 | 4.91 | 5.64 | 6.33 |
| EER | 3.42 | 3.21 | 3.00 | 2.84 | 3.12 | 2.86 |
| COP | 3.34 | 3.20 | 3.36 | 3.16 | 3.19 | 3.08 |
| 噪音(dB/A) | 52/49/46 | 54/49/46 | 54/51/48 | 54/51/48 | 55/52/49 | 55/52/49 |
| 水泵功率(W) | 145 | 155 | 170 | 180 | 180 | 180 |
| 机外扬程(m) | 12.0 | 11.5 | 10.5 | 9.5 | 8.5 | 7.5 |
| 尺寸(mm) | 840×1100×390 | |||||
| 重量(kg) | 约105 | |||||
| 压缩机 | 变频转子式压缩机 | |||||
| 水泵形式 | 变频屏蔽泵 | |||||
📌 RAS-FEWNY3Q/DM — 顶出风系列 | 电源：380V~3N~50Hz | 适用：别墅、大平层
| 参数项 | 200型 | 224型 | 252型 | 280型 | 320型 | 400型 | 500型 |
|---|---|---|---|---|---|---|---|
| 额定制冷量(kW) | 20.0 | 22.4 | 25.2 | 28.0 | 32.0 | 40.0 | 49.5 |
| 额定制冷功率(kW) | 5.65 | 6.36 | 7.24 | 8.67 | 10.63 | 12.50 | 16.50 |
| 额定制热量(kW) | 22.0 | 25.2 | 28.0 | 30.0 | 34.0 | 43.0 | 55.0 |
| 额定制热功率(kW) | 5.95 | 7.18 | 7.76 | 8.55 | 10.15 | 11.94 | 16.13 |
| EER | 3.54 | 3.52 | 3.48 | 3.23 | 3.01 | 3.20 | 3.00 |
| COP | 3.70 | 3.51 | 3.61 | 3.51 | 3.35 | 3.60 | 3.41 |
| 噪音(dB/A) | 54/51/48 | 54/51/48 | 56/52/49 | 56/52/49 | 57/52/49 | 62/58/57 | 64/60/57 |
| 水泵功率(W) | 650 | 650 | 650 | 650 | 650 | 1500 | 1500 |
| 机外扬程(m) | 23.5 | 22.5 | 20.5 | 19.0 | 16.5 | 24.0 | 21.0 |
| 尺寸(mm) | 1650×1100×390 | 1725×1600×765 | 1725×1600×765 | ||||
| 压缩机 | 补气增焓变频涡旋式压缩机 | ||||||
| 水泵形式 | 变频离心泵 | ||||||

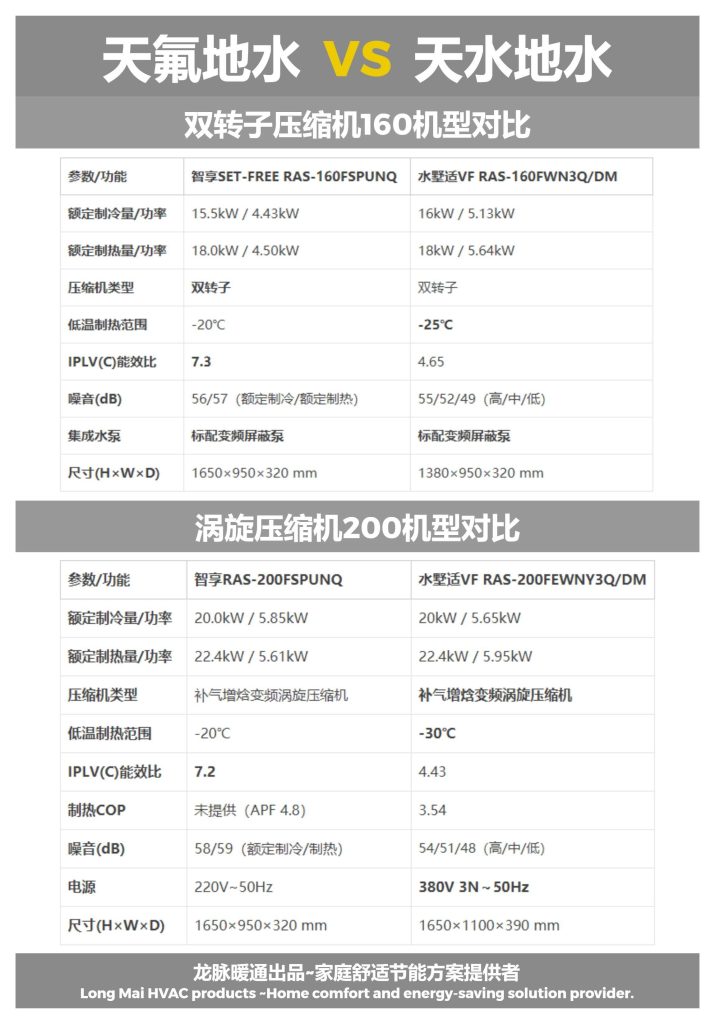

双转子对比涡旋
| 参数项 | 单位 | 140型 | 160型 | 180型 | 200型 |
|---|---|---|---|---|---|
| 额定制冷量 | kW | 12.5 | 14.0 | 16.0 | 18.0 |
| 额定制冷功率 | kW | 4.03 | 4.67 | 5.42 | 6.47 |
| EER | W/W | 3.10 | 3.00 | 2.95 | 2.78 |
| 额定制热量 | kW | 13.5 | 15.5 | 18.0 | 19.5 |
| 额定制热功率 | kW | 4.29 | 5.00 | 5.45 | 6.50 |
| COP | W/W | 3.15 | 3.10 | 3.30 | 3.00 |
| APF | W/W | 3.35 | 3.35 | 3.20 | 3.20 |
| 噪音 | dB(A) | 56 | 57 | 57 | 58 |
| 机组重量 | kg | 105 | 105 | 131 | 131 |
| 最大运行电流 | A | 26.0 | 26.5 | 27.1 | 32.0 |
| 水侧阻力 | kPa | 9 | 11 | 13 | 40 |
| 标准水流量 | m³/h | 2.2 | 2.4 | 2.8 | 3.1 |
| 进出水口管径 | — | DN25 | |||
| 运行环温(制冷) | ℃ | -5 ~ 48 | |||
| 运行环温(制热) | ℃ | -30 ~ 28 | |||
| 出水温度(制冷) | ℃ | 5 ~ 25 | |||
| 出水温度(制热) | ℃ | 25 ~ 55 | |||
| 框体尺寸 | mm | 840×1100×390 | 1380×950×320 | ||
水墅适VF全变频系列

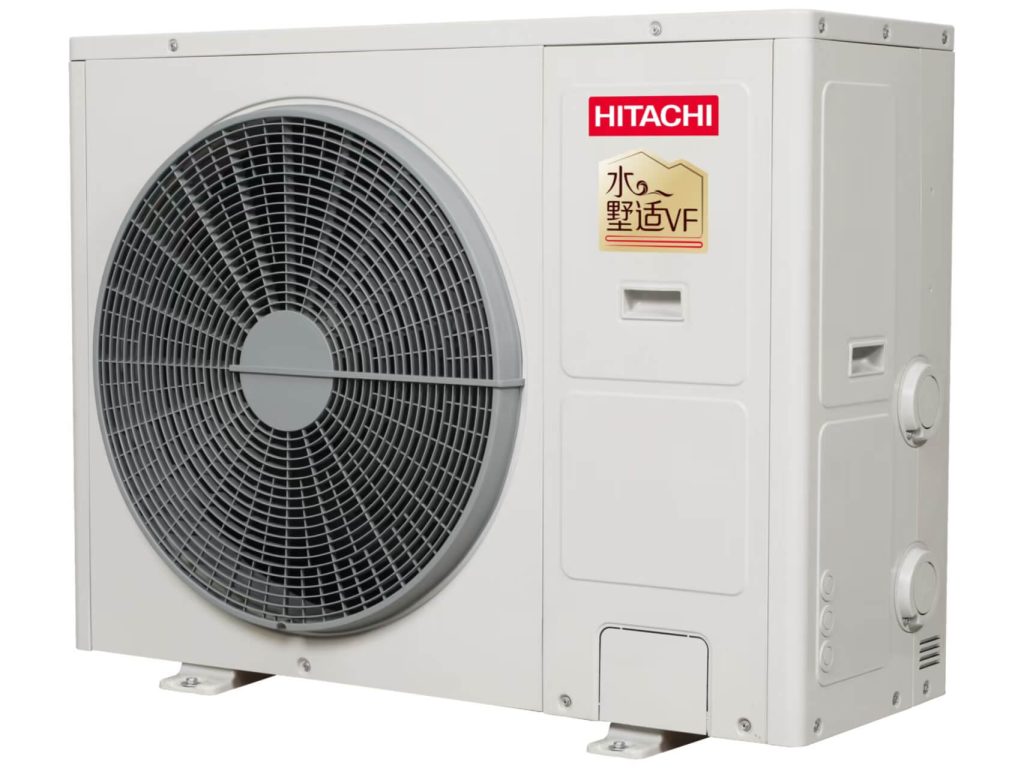

📌 RAS-FWN3Q/DM — 单风扇双转子系列 | 电源：220V~50Hz | 适用：住宅公寓、飘窗安装
| 参数项 | 80型 | 100型 | 125型 | 140型 | 160型 | 180型 |
|---|---|---|---|---|---|---|
| 额定制冷量(kW) | 8.0 | 10.0 | 12.5 | 14.0 | 16.0 | 18.0 |
| 额定制冷功率(kW) | 2.34 | 3.12 | 4.17 | 4.93 | 5.13 | 6.29 |
| 额定制热量(kW) | 10.0 | 12.0 | 13.5 | 15.5 | 18.0 | 19.5 |
| 额定制热功率(kW) | 2.99 | 3.75 | 4.02 | 4.91 | 5.64 | 6.33 |
| EER | 3.42 | 3.21 | 3.00 | 2.84 | 3.12 | 2.86 |
| COP | 3.34 | 3.20 | 3.36 | 3.16 | 3.19 | 3.08 |
| 噪音(dB/A) | 52/49/46 | 54/49/46 | 54/51/48 | 54/51/48 | 55/52/49 | 55/52/49 |
| 水泵功率(W) | 145 | 155 | 170 | 180 | 180 | 180 |
| 机外扬程(m) | 12.0 | 11.5 | 10.5 | 9.5 | 8.5 | 7.5 |
| 尺寸(mm) | 840×1100×390 | |||||
| 重量(kg) | 约105 | |||||
| 压缩机 | 变频转子式压缩机 | |||||
| 水泵形式 | 变频屏蔽泵 | |||||
注：噪音数值为高/中/低三档。额定制冷工况：室外35℃，出水7℃。额定制热工况：室外7℃/6℃(DB/WB)，出水45℃。

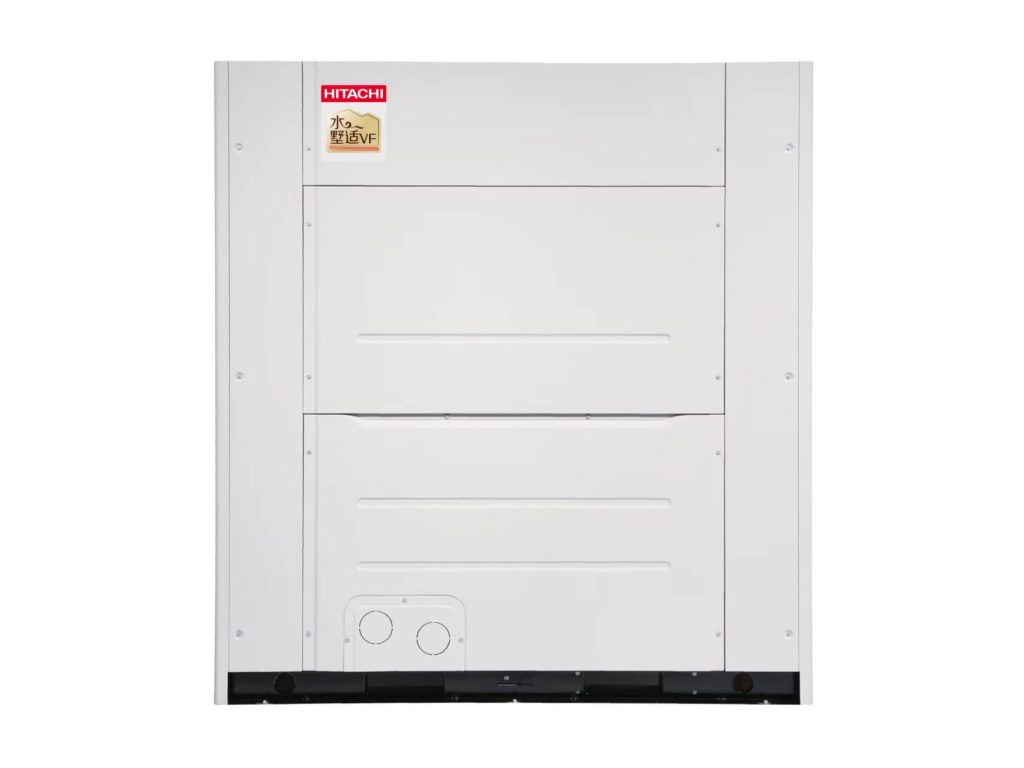

📌 RAS-FEWNY3Q/DM — 涡旋压缩机系列 | 电源：380V~3N~50Hz | 适用：别墅、大平层
| 参数项 | 200型 | 224型 | 252型 | 280型 | 320型 | 400型 | 500型 |
|---|---|---|---|---|---|---|---|
| 额定制冷量(kW) | 20.0 | 22.4 | 25.2 | 28.0 | 32.0 | 40.0 | 49.5 |
| 额定制冷功率(kW) | 5.65 | 6.36 | 7.24 | 8.67 | 10.63 | 12.50 | 16.50 |
| 额定制热量(kW) | 22.0 | 25.2 | 28.0 | 30.0 | 34.0 | 43.0 | 55.0 |
| 额定制热功率(kW) | 5.95 | 7.18 | 7.76 | 8.55 | 10.15 | 11.94 | 16.13 |
| EER | 3.54 | 3.52 | 3.48 | 3.23 | 3.01 | 3.20 | 3.00 |
| COP | 3.70 | 3.51 | 3.61 | 3.51 | 3.35 | 3.60 | 3.41 |
| 噪音(dB/A) | 54/51/48 | 54/51/48 | 56/52/49 | 56/52/49 | 57/52/49 | 62/58/57 | 64/60/57 |
| 水泵功率(W) | 650 | 650 | 650 | 650 | 650 | 1500 | 1500 |
| 机外扬程(m) | 23.5 | 22.5 | 20.5 | 19.0 | 16.5 | 24.0 | 21.0 |
| 尺寸(mm) | 1650×1100×390 | 1725×1600×765 | 1725×1600×765 | ||||
| 压缩机 | 补气增焓变频涡旋式压缩机 | ||||||
| 水泵形式 | 变频离心泵 | ||||||
| 对比项 | VF单风扇(FWN3Q) | VF顶出风(FEWNY3Q) |
|---|---|---|
| 电源 | 220V~50Hz（中小户型） | 380V~3N~50Hz（别墅洋房） |
| 容量范围 | 80~180型（8~18kW） | 200~500型（20~50kW） |
| 适用面积 | 60~150㎡ | 150~400㎡+ |
| 压缩机 | 变频转子式 | 补气增焓涡旋式 |
| 水泵类型 | 变频屏蔽泵（145~180W） | 变频离心泵（650~1500W） |
| 机身高度 | 840mm（超薄，飘窗安装） | 1650~1725mm |
| 模块组合 | 最多2台组合 | 最多4台组合 |
| 运行环温(制热) | -30~28℃ | -30~28℃ |
| 出水温度(制热) | 25~55℃ | 25~55℃ |
第五章 · FX系列室外机
水墅适FX系列 — 全变频新标杆
RAS-FPUEN2Q/M（单相220V）+ RAS-FPUENY2Q/M（三相380V）
✨ FX系列定位：与VF系列并列的高端户式水机产品线，延续整体式设计理念，在能效和性能上进一步优化，采用补气增焓技术，实现更高的制热能力和更宽的运行范围。单相电 140~200型三相电 220~340型VF vs FX 对比
📌 RAS-FPUEN2Q/M — 单相电系列 | 电源：220V~50Hz | 能效等级：1级
| 参数项 | 单位 | 140型 | 160型 | 180型 | 200型 |
|---|---|---|---|---|---|
| 额定制冷量 | kW | 12.5 | 14.0 | 16.0 | 18.0 |
| 额定制冷功率 | kW | 4.03 | 4.67 | 5.42 | 6.47 |
| EER | W/W | 3.10 | 3.00 | 2.95 | 2.78 |
| 额定制热量 | kW | 13.5 | 15.5 | 18.0 | 19.5 |
| 额定制热功率 | kW | 4.29 | 5.00 | 5.45 | 6.50 |
| COP | W/W | 3.15 | 3.10 | 3.30 | 3.00 |
| APF | W/W | 3.35 | 3.35 | 3.20 | 3.20 |
| 噪音 | dB(A) | 56 | 57 | 57 | 58 |
| 机组重量 | kg | 105 | 105 | 131 | 131 |
| 最大运行电流 | A | 26.0 | 26.5 | 27.1 | 32.0 |
| 水侧阻力 | kPa | 9 | 11 | 13 | 40 |
| 标准水流量 | m³/h | 2.2 | 2.4 | 2.8 | 3.1 |
| 进出水口管径 | — | DN25 | |||
| 运行环温(制冷) | ℃ | -5 ~ 48 | |||
| 运行环温(制热) | ℃ | -30 ~ 28 | |||
| 出水温度(制冷) | ℃ | 5 ~ 25 | |||
| 出水温度(制热) | ℃ | 25 ~ 55 | |||
| 框体尺寸 | mm | 840×1100×390 | 1380×950×320 | ||
📌 RAS-FPUENY2Q/M — 三相电系列 | 电源：380V~3N~50Hz | 能效等级：1级
| 参数项 | 单位 | 220型 | 252型 | 280型 | 300型 | 340型 |
|---|---|---|---|---|---|---|
| 额定制冷量 | kW | 20.0 | 22.4 | 25.2 | 28.0 | 32.0 |
| 额定制冷功率 | kW | 6.25 | 7.00 | 7.71 | 8.86 | 10.63 |
| EER | W/W | 3.20 | 3.20 | 3.27 | 3.16 | 3.01 |
| 额定制热量 | kW | 22.0 | 25.2 | 28.0 | 30.0 | 34.0 |
| 额定制热功率 | kW | 6.29 | 7.20 | 8.24 | 8.82 | 10.30 |
| COP | W/W | 3.50 | 3.50 | 3.40 | 3.40 | 3.30 |
| APF | W/W | 3.22 | 3.22 | 3.20 | 3.20 | 3.20 |
| 噪音 | dB(A) | 55 | 55 | 58 | 58 | 58 |
| 机组重量 | kg | 176 | 176 | 193 | 193 | 195 |
| 最大运行电流 | A | 22.2 | 22.7 | 26.7 | 27.2 | 27.7 |
| 水侧阻力 | kPa | 25 | 30 | 40 | 45 | 50 |
| 标准水流量 | m³/h | 3.4 | 3.9 | 4.3 | 4.8 | 5.5 |
| 进出水口管径 | — | DN32 | ||||
| 运行环温(制冷) | ℃ | -5 ~ 48 | ||||
| 运行环温(制热) | ℃ | -30 ~ 28 | ||||
| 框体尺寸 | mm | 1650×1100×390 | ||||
VF vs FX 对比
| 对比项 | VF系列 | FX系列 | 差异说明 |
|---|---|---|---|
| 产品定位 | 经典款 | 升级款 | FX为新一代产品 |
| 能效水平 | 一级能效 | 一级能效（APF 3.20~3.35） | FX能效更高 |
| 制热COP | 3.08~3.70 | 3.00~3.50 | 各有侧重 |
| 运行范围 | -30~28℃制热 | -30~28℃制热 | 相同 |
| 出水温度 | 25~55℃ | 25~55℃ | 相同 |
| 单相范围 | 80~180型 | 140~200型 | FX覆盖更大户型 |
| 三相范围 | 200~500型 | 220~340型 | VF覆盖更广 |
| 水泵配置 | 内置变频泵 | 内置变频泵 | 相同 |
| 膨胀罐 | 单风扇内置 | 需确认 | — |

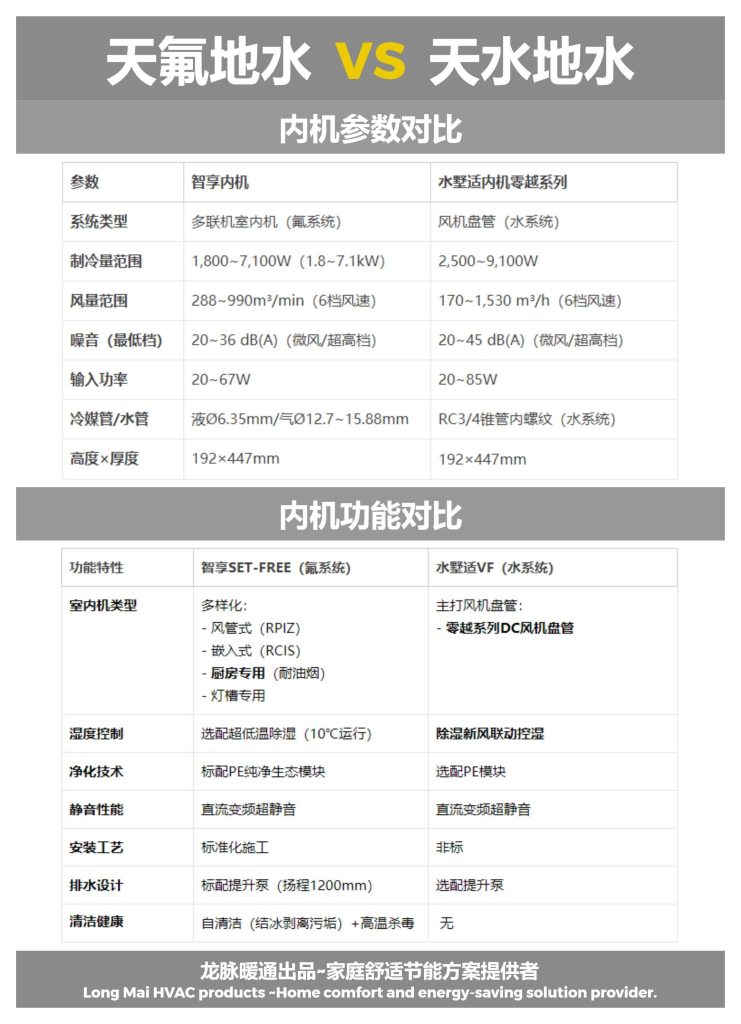

第六章 · 室内机全系
风机盘管 · 满足各种安装需求
零越系列简约型地暖末端
💧 简约型超薄DC风机盘管 — 经济实惠 | 192mm超薄设计 | 高效DC电机
简约型风机盘管采用超薄设计，192mm厚度，轻松安装于标准吊顶，配合日立智控系统，实现精准温控和节能运行。
第七章 · 核心技术详解
日立水墅适 · 六大技术支柱
🔬
补气增焓技术
准二级压缩技术，通过中间补气增加冷媒循环量，提升低温制热能力。
效果：-30℃超低温运行，制热无衰减
❄️
PTT智能除霜
根据结霜厚度智能判断除霜时机，除霜次数减少2/3，避免”假霜”误除霜。
效果：制热更持续，室温更稳定
⚡
无级变频水泵
变频屏蔽泵/离心泵，与压缩机双向联动，按需调节流量和扬程。
效果：功耗最大下降40%，更静音
🧠
CS智能变频器
驱动新干线机车、核电设备的同款变频技术，自适应、自调节能力更强。
效果：控制精度更高，运行更稳定
🛡️
五重防冻保护
水流监控→主机强制启动→膨胀罐加热带→短信预警→多重保护
效果：极寒天气无忧运行
🏗️
整体式集成设计
水模块内置外机，膨胀罐、变频水泵、板式换热器一应俱全。
效果：840mm超薄，飘窗安装
无级变频水泵 vs 传统离心泵
| 对比项 | 传统定频离心泵 | 日立变频水泵 |
|---|---|---|
| 调节方式 | 固定转速或档位调节 | 无级变速，线性调节 |
| 功耗表现 | 满负荷运行，功耗固定 | 按需调节，功耗随负荷下降 |
| 噪音 | 高转速时噪音大 | 低转速时噪音低 |
| 使用寿命 | 频繁启停，磨损大 | 软启软停，寿命更长 |
| 能效 | 基准 | 最大下降40% |
第八章 · 日立 vs 美系水机
核心差异 · 认知代差
面对客户对比约克、开利等美系品牌时，提供清晰的、有杀伤力的对比逻辑
内机代差：封闭式直流无刷 vs 开放式交流电机
| 对比维度 | 日立水墅适（零越系列） | 美系水机（如约克YVFC） | 核心差异 |
|---|---|---|---|
| 内机结构 | 全封闭式（发泡水箱+封闭式湿膜壳体） | 开放式（半包式结构） | ✅ 杜绝漏风 |
| 电机类型 | 直流无刷永磁电机（塑封型） | 交流电机（部分高端为直流无刷） | ✅ 更静音17dB |
| 冷凝水处理 | 标配提升泵+浮子开关（扬程1.2m） | 无标配提升泵（需另行购买） | ✅ 杜绝漏水 |
| 健康性能 | 可选配PE纯净生态模块 | 净化模块选配 | ✅ 健康呼吸 |
| 结构厚度 | 192mm（超薄） | 230mm（常规） | ✅ 安装灵活 |
💬 结论话术
“约克的技术，在90年代是好东西。但现在，日立的内机已经迭代到了全封闭、直流无刷、带提升泵的第四代产品。这就好比黑白电视和液晶电视的区别，看参数就能看出代差。”
外机设计理念：全变频一次系统 vs 需要缓冲水箱的系统
| 对比维度 | 日立水墅适VF/FX | 约克/开利等美系水机 |
|---|---|---|
| 系统核心 | 全变频一次系统 | 传统二次系统（或带缓冲水箱） |
| 水泵控制 | 变频水泵（双向联动，无级调节） | 定频水泵（多档可调或固定转速） |
| 能量调节 | 5%~100%无级变频 | 25%步进调节或更低效率 |
| 缓冲水箱 | 不需要 | 必须配 |
| 系统阻力 | 极低（管路简单） | 高（增加水箱、阀门） |
| 能耗表现 | 超高效，按需供能 | 一般，无效功耗大 |
💬 结论话术
“您看，以前为了应对水机’大马拉小车’的问题，我们不得不加一个水箱来当’水桶’。但日立的全变频一次系统，压缩机和水泵都能自行调节，就像人的心脏和血管能随心所欲地供血和供能，自然就不需要那个笨重的水箱了。这就是科技的力量。”
第九章 · 一次/二次系统设计理念
核心原理 · 技术揭秘
什么是一次系统？
定义：主机内置的变频水泵，直接连接至末端风机盘管，中间没有任何缓冲、混水或分集水设备。
结构：
主机（内含变频水泵）→ 主管道 → 末端风盘（带电动调节阀）→ 回水至主机
工作原理：
- 末端负荷变化（如只开一个卧室）
- 内机电动调节阀开度变小
- 系统总流量减小
- 主机内部压力传感器检测到变化
- 变频水泵自动降速，减小流量
- 压缩机自动低频运行，降低功率
特点：无级、连续、实时调节
什么是二次系统？
定义：主机定频水泵 + 缓冲水箱 + 末端循环泵，形成”主机侧”和”末端侧”分离的系统。
结构：
主机（含定频泵）→ 缓冲水箱 → 末端循环泵（二次泵）→ 末端风盘 → 回水至缓冲水箱
工作原理：
- 末端变化时，主机侧定频泵始终以固定流量运行
- 水泵产生的热量耗散在缓冲水箱中
- 末端二次泵的启停依靠水箱蓄冷/热能力
- 避免主机频繁启停，但牺牲能耗
特点：以牺牲能耗和效率换取稳定性
一次系统 vs 二次系统 · 终极对决
| 对比维度 | 一次系统（推荐） | 二次系统 |
|---|---|---|
| 原理 | 变频泵直接响应，按需供能 | 定频泵 + 水箱蓄能缓冲 |
| 系统复杂度 | ⭐ 极简（管路少，故障点少） | ⭐⭐⭐ 复杂（管路多，阀门多） |
| 能耗 | 极低（变频泵线性调节） | 高（定频泵满负荷+水箱热损） |
| 舒适性 | 高（响应快，水温波动小） | 一般（水箱蓄能有延迟） |
| 噪音 | 低（水泵很少满负荷） | 高（长期高转速运行） |
| 初投资 | 低（少一个水箱+阀门） | 高（零件多） |
| 安装占地 | 小（不需要水箱位置） | 大（需预留水箱位） |
| 维护 | 简单（主要就是检查主机） | 繁琐（水箱、二次泵、阀门） |
| 技术先进性 | 全新理念，代表未来 | 传统理念，已经落后 |
⚠️ 核心结论：只有全变频系统才能做一次系统！
如果把定频主机配一次系统，主机和末端负荷不匹配，必然导致频繁启停、水温震荡、能耗爆表。
一次系统，是专为全变频设计的系统形式。
第十章 · 缓冲水箱配置指南
科学决策 · 不再盲从
✅ 什么时候必须配缓冲水箱？
只有一种情况：系统总水容量严重不足时。
场景1：大马拉小车
主机功率过大，末端配置过小。如用34kW外机只带2个卧室（5kW负荷），系统水量很小，主机启动后水温升/降过快。此时必须加水箱。
场景2：极寒地区防冻
水系统末端管路很长或保暖条件差时，可加装小容积缓冲水箱（如20L）并内置电加热，作为应急防冻手段。
但日立水墅适有五重防冻，基本可替代此需求。
场景3：部分老旧定频系统
是妥协的选择，非最优解。
❌ 什么时候严禁配缓冲水箱？
配置全变频一次系统时，严禁配缓冲水箱！
原因1：增加无谓能耗
变频系统不需要水箱缓冲，强行加装水箱增加了系统环路数量和水泵阻力。
原因2：影响响应速度
水箱的水是”死水”，主机需要先加热水箱里的整仓水，然后才能升温到末端。
原因3：浪费钱，占地
多花3000~6000元，多占空间，多一个漏水隐患。
水量测算标准
📐 日立技术规范：系统总水量 ≥ 2L/kW
计算示例：张先生别墅
主机：RAS-280FPUENY2Q/M（制冷量28kW）
| 主机内置水模块 | 约20L |
| 9台风机盘管 | 约25L（每台约2.5L） |
| 50mm主管（80米） | 约157L（1.96L/m × 80m） |
| 支管（50米） | 约25L（0.5L/m × 50m） |
| 系统总水量 | 约227L |
| 最低要求（28kW × 2L/kW） | 56L |
结论：系统水量是要求的4倍，完全不需要缓冲水箱！
给客户的最终建议
💬 话术示范
“王总，您看，就像现在的新能源汽车，电池技术先进了，电机也高效了，所以不用像老款车那样装一个大大的铅酸电池（水箱）来稳压。我们日立的全变频一次系统，动力系统高度匹配，根本不需要这个’水桶’，加了反而是对您家空间的浪费和能耗的升高。我给您省下这笔钱和空间，不好吗？”
开利30RH/RA 产品参数对照（参考）
| 开利型号 | 制冷量(kW) | 最小系统水容量(L) |
|---|---|---|
| 30RH/RA 007 | 6.7 | 22 |
| 30RH/RA 009 | 8.5 | 27 |
| 30RH/RA 011 | 10.3 | 32 |
| 30RH/RA 013 | 11.8 | 41 |
注：以上数据来源于开利官方2004年培训资料，与当前市场产品可能有差异，仅供参考对比。
第十一章 · 智墅全感系统
从”两联供”到”全屋全感”的质变
“智墅全感”是日立水墅适针对高端别墅、大宅市场推出的”水系统五恒”解决方案品牌
版本迭代：1.0 → 2.0 → 3.0
| 版本 | 发布时间 | 核心配置 | 核心特点 | 用户价值 |
|---|---|---|---|---|
| 1.0 | 约2024年 | 水墅适主机 + 基础WiFi线控器 | 基础集成，APP远程控制 | 告别”分开控制”，一个APP管理 |
| 2.0 | 2024-2025年 | VF + Q7除湿新风 + PE模块 + 智慧集控屏 | 主动感知与场景联动 | PM2.5超标自动净化，多设备联动 |
| 3.0 | 2025-2026年 | AI智慧超脑 + DeepSeek引擎 | AI自主决策与分域分时 | 真正懂你的私人空气管家 |
三位一体架构
硬件基础
解决”感知”和”执行”问题

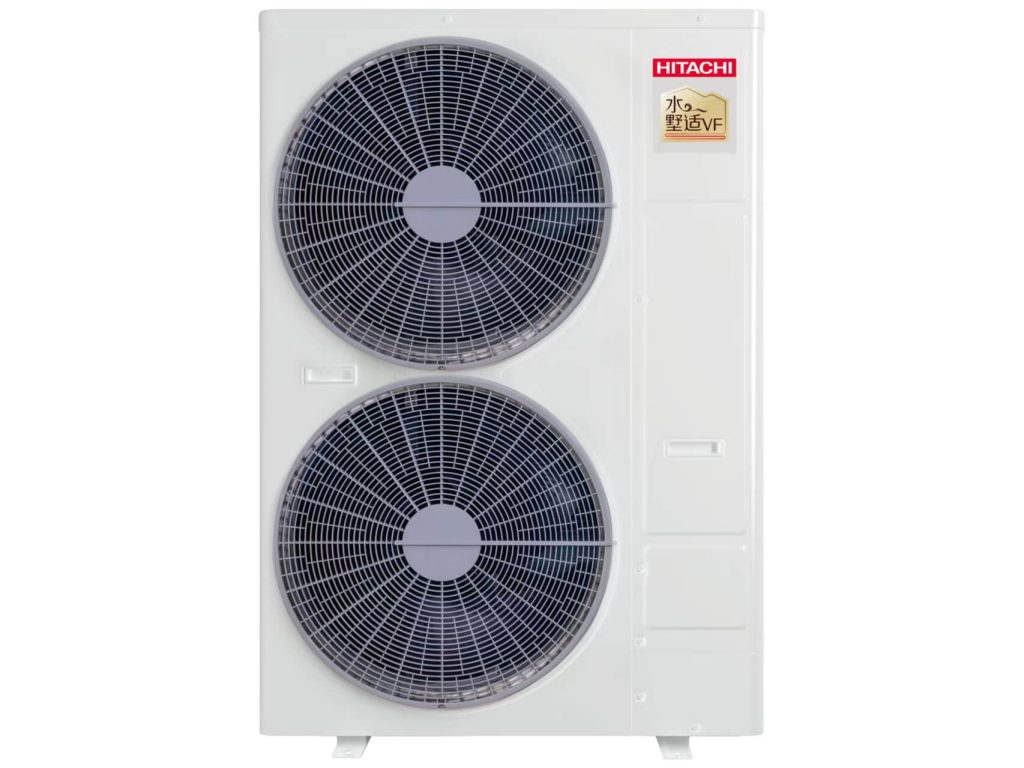

- 水墅适VF/FX主机
- 零越/简约DC风机盘管
- 地暖盘管
- 天净Q7除湿新风一体机
- PE纯净生态模块
- 智慧集控屏 CCS-32W1D
软件核心
解决”思考”和”决策”问题
- AI云感平台
- 500万+真实空气样本
- DeepSeek大模型
- 自学习用户习惯
- 自感知天气预报
- 自判断舒适方案
智控逻辑
解决”协同”和”优化”问题
- H-Link总线稳定互联
- 日立智家APP（16个场景）
- 语音控制（小立/小度/小爱/小艺）
- 远程控制
- 集中管理
解决六大痛点
| 客户痛点 | 智墅全感如何解决 | 用户价值 |
|---|---|---|
| 地暖热得慢，不好控制 | 分区独立控温 + 水温自调节 | 温暖速达，远程预热 |
| 空调吹久了关节疼 | 出风15~20℃，凉而不寒 | “森林风”，告别空调病 |
| 梅雨天/回南天发霉 | Q7独立热泵除湿（升温/降温） | 全年干爽，恒温除湿 |
| 卧室空调噪音大 | 内机最低17dB(A) | 静谧睡眠 |
| 设备太多，操作复杂 | 一屏整合 + AI语音 | 化繁为简 |
| 夏天除湿冷得受不了 | 温湿独立控制 | 舒适除湿 |
五恒 vs 六恒
🌡️ 恒温
±0.5℃精准控温
💧 恒湿
40~60%最佳区间
🌬️ 恒氧
CO₂浓度<1000ppm
✨ 恒净
PM2.5<35μg/m³
🔇 恒静
室内<40dB(A)
🧠 智控
AI自主决策
第十二章 · 能耗对比案例
张先生别墅 · 专业专案书
建筑面积400㎡ | 空调面积283㎡ | 28kW主机 | 龙脉暖通21年经验
三种方案综合对比
| 对比项 | 方案A：一次系统（无水箱） | 方案B：一次系统（有水箱） | 方案C：二次系统 |
|---|---|---|---|
| 缓冲水箱 | ❌ 无 | ✅ 60L | ✅ 60L |
| 水泵数量 | 1个变频泵 | 1个变频泵 | 2个泵（1变频+1定频） |
| 初投资增加 | 基准（0元） | +3,000元 | +6,500元 |
| 年水泵电费 | 126元 | 126元 | 288元 |
| 年主机电费 | 2,000元 | 2,119元 | 2,119元 |
| 年总电费 | 2,126元 | 2,245元 | 2,407元 |
| 20年总投入 | 基准 | +6,380元 | +16,120元 |
| 推荐指数 | ★★★★★ | ★★☆☆☆ | ★☆☆☆☆ |
📊 物理公式计算：
Q = m × C × ΔT
60L水在10℃温差下：60kg × 4.187 kJ/(kg·℃) × 10℃ = 0.698 kWh/次启停
年增加耗电：0.698 kWh × 1200次/年 ÷ COP3.5 ≈ 119元/年
🎯 专业结论
如果您想要：
- 能耗最低、最省钱 → 方案A
- 响应最快、最简洁 → 方案A
- 故障最少、最省心 → 方案A
答案：方案A是最优解。
第十三章 · 认知误区深度剖析
为什么”加水箱、二次系统”成为主流？
🤖 DeepSeek的自我检讨
“刚开始我也认同’水箱重要’的说法。这恰恰说明问题的严重性：
1. 信息污染：网上90%的文章都在说’水箱必须加’，形成信息茧房。
2. 缺乏独立思考：很多从业者只是’照搬’知识，没有追问’为什么’。
3. 商业利益驱动：60L水箱利润50%，二次泵+阀门又是一笔。
4. 认知心理学：‘多一个东西总比少一个好’，商家制造焦虑，利用从众压力。”
历史原因
很多从业者知识停留在20年前，用定频时代的老经验套新技术。就像现在还教人”开车前要摇车把子启动”。
商业原因
- 60L水箱：2000-3000元
- 二次侧水泵：1000-1500元
- 联动模块、阀门：500-1000元
- 安装工时：1000-2000元
一台设备赚500元，加水箱能赚1500元。
心理原因
- “多一个总比少一个好”
- “别人都装，我不装会不会出问题”
- “贵的就是好的”
- 损失厌恶：为”莫须有”的风险买单
如何正确看待水箱问题？
✅ 正确的认知框架：
1. 相信物理，不相信”别人都这么说”
根据热力学公式：Q = m × C × ΔT，水箱只增加水量，不改善换热。
2. 相信计算，不相信”经验”
水量≥2L/kW就不需要，您的系统水量通常是要求的4倍。
3. 相信规范，不相信”习惯”
日立厂家规范明确：全变频一次系统不需要水箱。
4. 相信专业，不相信”越多越好”
真正的好设计是”刚刚好”，不是”越多越好”。
常见攻击与回应
攻击1：”水箱能缓冲主机频繁启停”
回应：主机频繁启停的根本原因是水量不足。如果水量已满足2L/kW要求，加水箱只会增加热惯性，让主机在低效区多运行。好比汽车电瓶没问题，非要加个副电瓶。
攻击2：”二次系统更稳定”
回应：二次系统在定频泵时代确实更稳定。但变频泵可以自动调节流量，一次系统同样稳定。而且二次系统多一个定频泵、多一个水箱、多N个接头——多一个环节就多一份故障风险。
攻击3：”你就是想省钱”
回应：恰恰相反。我帮客户省下水箱钱，让他去买更好的配置，这才是对客户负责。把客户的钱花在刀刃上，而不是花在”心理安慰”上。
攻击4：”网上都这么说”
回应：网上90%的信息是定频时代的遗老遗少。暖通行业门槛低，谁都能发视频、写文章。真正懂原理的人，反而没时间天天在网上讲。
龙脉暖通 · 始于2004
📖 第二章新增内容结构
第一部分：🏭 家用水机行业发展时间线（新增）
| 时间节点 | 里程碑事件 |
|---|---|
| 1902 | 中央空调诞生（开利发明第一台现代空调） |
| 1952 | 户式水机萌芽（美系四大品牌开始小型化） |
| 1970s-80s | 美系垄断时代（York/Carrier/Trane/McQuay） |
| 1990s | 变频技术兴起（日系开始研发变频户式水机） |
| 2000s | 户式水机进入中国（定频+缓冲水箱为标配） |
| 2010s初 | 国内两联供兴起 |
| 2015-2020 | 变频水机普及（水泵仍多为定频） |
| 2020+ | 全变频一次系统时代（日立VF/FX） ✅ |
| 2024+ | AI智慧时代（智墅全感3.0） ✅ |
第二部分：⚡ 水系统核心技术代差对比（三大阶段卡片，保留原内容）
第三部分：🏭 日立水系统发展时间线（保留原内容）
