李女士 · 全屋地暖系统方案书
专业节能设计 · 冷热源精准选型 · 20年省心
龙脉暖通 · 日立中央空调特许经销商 | 门店：成都高新区都会路99号富森美家居建材馆3楼A348 · 028-86131795
一
需求诊断：我们要解决什么
为什么装地暖采暖面积71㎡（客餐厅40 / 主卧21 / 次卧10）
系统形式低温热水地面辐射供暖（水地暖）
热源燃气壁挂炉（锅炉）
管路伟星全套管路系统
核心诉求升温均匀、脚感舒适、长期省气、稳定不故障
一句话读懂需求
李女士要的不只是"铺一圈管子"，而是一套冬天脚暖、费用可控、十年不出问题的地暖系统。这恰恰是"专业节能系统"与"外面通配系统"拉开差距的地方——同样的管子，装法不同，效果和燃气费能差 30%–50%。
按国标逐房计算热负荷（GB 50736-2012，禁估算）
| 区域 | 面积㎡ | 设计热负荷 | 所需热量 | 盘管间距建议 |
|---|---|---|---|---|
| 客餐厅 | 40 | 约 100 W/㎡ | ≈4,000 W | 15–20 cm |
| 主卧 | 21 | 约 100 W/㎡ | ≈2,100 W | 15–20 cm（靠外墙 10–15） |
| 次卧 | 10 | 约 100 W/㎡ | ≈1,000 W | 15–20 cm |
| 全屋总热负荷 ≈ 7.1 kW —— 这是锅炉选型的基准，而非"越大越暖"。 | ||||
二
专业地暖的系统观：四大要素缺一不可
方法论
地暖不是"一台锅炉 + 一盘管子"，而是 热源 → 输配 → 末端 → 控制 四个环节的协同系统。任一环节不匹配，就会"产的热拉不走、拉来的热散不掉"，结果就是不热 + 费气。
进度条将依次推进四个要素，每到一个节点自动展示该要素的详情；也可直接点击节点查看。
🔥① 热源
🔧② 输配
♨️③ 末端
🎛️④ 控制
判断标准
- 四要素全部匹配 = 专业节能系统
- 重设备、轻匹配 = 通配系统
带来的结果
- 各房间温差 ±3℃ → ±1℃
- 锅炉启停次数减少 70%+
- 运行费比一般方案省 20%–30%
三
专业技能设计 vs 外面通配系统
核心差异
这是本方案最想让您看清的一张表：为什么"便宜的地暖"往往最后更贵。
| 维度 | 外面通配系统（常见做法） | 龙脉专业节能系统 |
|---|---|---|
| 锅炉功率 | 盲目 24/28kW 超配，"大马拉小车"，频繁启停、能耗飙升 | 按 7.1kW 需求匹配，校核最小功率，连续稳定运行 |
| 管路形式 | 双管异程，水走近路 → 近端热、远端冷 | 同程/章鱼式，各支路等长，水力平衡 |
| 主管管径 | De25（24kW 实际流量仅约 900L/h，严重不足） | 主管 De32 起，流量充足、热量拉得走 |
| 管材 | 普通 PERT 管，无阻氧层 → 氧化黑水、结垢、效率逐年降 | 伟星阻氧管路（EVOH 阻氧层），系统长年清净 |
| 保温 | 劣质薄板，向下热损失 >30% | 伟星 XPS/白晶保温板 + 全铝反射膜，边角保温条 |
| 水力平衡 | 无平衡措施，盲目烧 | 每支路加平衡阀/流量计，分集水器均衡分配 |
| 控制逻辑 | 仅水温控制，室温达标锅炉仍在烧（无效产热） | 室温联动控制：达标即停、按需供热 |
| 末端适配 | 冷凝炉配高温末端，进不了冷凝工况 = 白买 | 冷凝炉 + 地暖低温（35–45℃），高效区运行 |
| 施工验收 | 不打压或不规范，回填烘干开裂，隐蔽无保压 | 打压 0.6MPa 稳 1h、回填养护≥7天、拍照存档 |
| 年能耗 | 启停恶性循环，燃气费悄悄多花 | 连续运行，省气 20%–30% 以上 |
典型"通配坑"实例：市面常见"24kW 炉 + De25 管 + 异程 + 普通暖气片"，热量运不走、水温被堆高、冷凝失效——初装便宜几千，但每年多烧的燃气、几年后的黑水和故障，远超当初省下的钱。
四
末端设计：伟星管路 + 专业工艺
用料看这里管路品牌：伟星 A+ 管道系统（全套）
| 特点 | 伟星 A+ 管 | 普通管对比 |
|---|---|---|
| 材料 | 进口 II 型 PE-RT（利安德巴赛尔原料） | 普通 I 型 PE-RT |
| 设计寿命 | 75 年 | 约 50 年 |
| 耐温范围 | -20℃ ~ 95℃ | 约 ≤70℃ |
| 通流能力 | 比普通塑料管高 36% 以上 | 基准 |
| 卫生/环保 | 62 铜嵌件、无电镀、不锈蚀 | 电镀件易污染 |
| 售后 | "星管家"上门试压 + 质保卡 + 管路图存档 | 多数无 |
设计参数（按 JGJ 142-2012《辐射供暖供冷技术规程》）
| 项目 | 标准取值 |
|---|---|
| 盘管间距 | 常规区 15–20cm；靠外墙/卫生间 10–15cm；距墙 ≥100mm |
| 供水温度 | ≤60℃，低温高效运行 35–45℃（供回水温差 8–10℃） |
| 地面温度 | ≤29℃（长期停留区），舒适 24–26℃；室温 18–22℃ |
| 单回路长度 | De16 ≤120m / De20 ≤150m，覆盖约 12–18㎡ |
| 铺设形式 | 回字形（优于 S 形），布管均匀 |

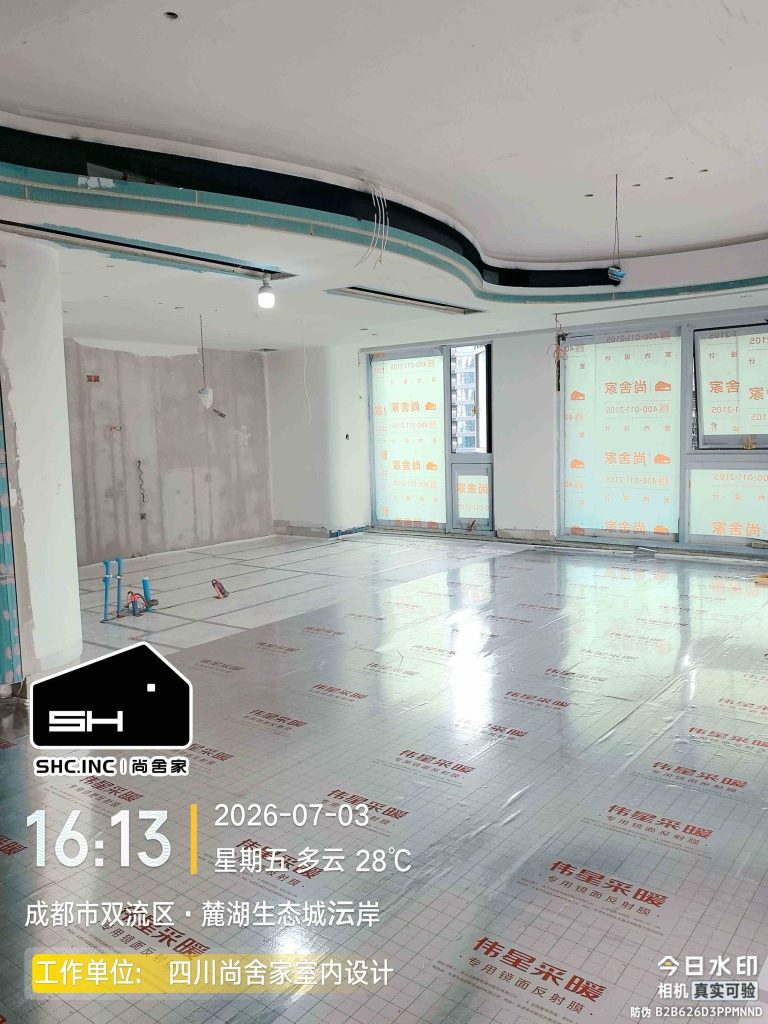

| 保温层 | 伟星 XPS/白晶板 + 全铝反射膜 + 边角保温条，回填按 40–50mm 蓄热层设计（豆石混凝土 C15，最低 ≥30mm）——蓄热层同时是启停缓冲 |

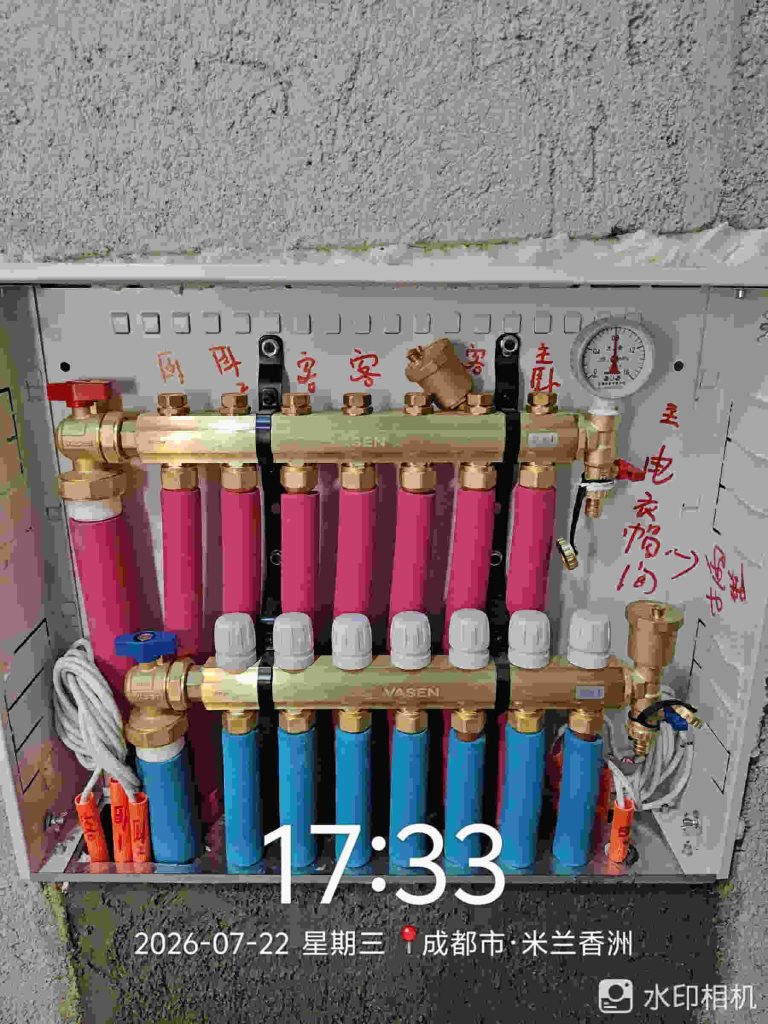

管路布置示意（章鱼式 / 同程）
分集水器集中分配 → 各房间独立回路、管长相等 → 配合每支路平衡阀，实现全屋温差 ±1℃。这是"近端热远端冷"的通配做法做不到的。
五
热源选型：锅炉到底怎么选
关键决策
这是李女士最关心的问题。选锅炉不是"越贵越好、越大越暖"，而是看三个匹配：最大功率匹配、最小功率匹配、不超配。
① 先算功率（71㎡ 为例）
热源功率(kW) ＝ 采暖面积(㎡) × 设计热负荷(W/㎡) ÷ 1000 × 安全系数(1.1–1.2)
＝ 71 × 100 ÷ 1000 × 1.15 ≈ 8.2 kW（采暖实际需求）
—— 因此：采暖用途 ≤100㎡，选 18–24kW 即可；严禁为热水盲目选 28kW 以上。
＝ 71 × 100 ÷ 1000 × 1.15 ≈ 8.2 kW（采暖实际需求）
—— 因此：采暖用途 ≤100㎡，选 18–24kW 即可；严禁为热水盲目选 28kW 以上。
② 冷凝炉 vs 常规炉（技术本质区别）
下图为两大炉型在 7 项技术指标上的相对表现（越靠外越优，0–100 为可视化评分）。判废年限未入图：国标判废年限两者同为 8 年（GB 17905-2008），而实际使用寿命常规炉约 8–10 年、冷凝炉约 10–15 年。
常规炉冷凝炉
常规炉
- 初投资较低、结构简单
- 真实热效率 80–84%，排烟温度高、无法回收汽化潜热
- 最小输出 8–10kW，小面积易频繁启停
- 铜换热器，回水 <60℃ 易产酸腐蚀
冷凝炉
- 全预混，回收汽化潜热，真实热效率 93–97%
- 排烟 30–50℃（露点以下），最小输出 3–4kW 连续稳定
- 不锈钢/硅铝换热器，耐酸腐蚀
- 适配地暖低温（≤50℃）高效运行；初投资约高一倍
两个必须提醒的"坑"：
⚠️ 冷凝炉配错末端 = 白买：若配需 70–80℃ 的普通暖气片，进不了冷凝工况，效率只比常规炉高 3–5%。装地暖才是它的主场。
⚠️ 两用炉"热水忽冷忽热"的解法：普通两用炉在生活热水小流量时容易忽冷忽热。解法是"变频分段燃烧炉"——通过分段火力精准匹配所需热负荷，生活热水全程恒温（冬不凉夏不烫）。这正是本案选用它的原因之一。
⚠️ 冷凝炉配错末端 = 白买：若配需 70–80℃ 的普通暖气片，进不了冷凝工况，效率只比常规炉高 3–5%。装地暖才是它的主场。
⚠️ 两用炉"热水忽冷忽热"的解法：普通两用炉在生活热水小流量时容易忽冷忽热。解法是"变频分段燃烧炉"——通过分段火力精准匹配所需热负荷，生活热水全程恒温（冬不凉夏不烫）。这正是本案选用它的原因之一。
③ 本案锅炉选型：变频分段普通炉（推荐）
两张卡牌横排展示，点击卡牌可翻转——正面为方案选型与产品图，背面为方案特点与价格（含安装）。
A · 首选推荐
变频分段普通炉
曼瑞德 L1PB26-Heidelberg Min.（24kW）
点击卡牌查看 特点与价格 →
A · 方案特点与价格
- 分段燃烧出水，生活热水恒温稳定，解决"忽冷忽热"
- 最小供暖输出 8.5kW，与 71㎡ 的 7.1kW 负荷接近——最小输出越贴近满负荷需求，部分负荷时段越容易启停；龙脉用 40–50mm 蓄热回填层 + 分室温控 + 气候补偿 拉长启停间隔、把影响降到最低
- 投入低，配合水力平衡 + 室温联动 + 气候补偿的专业设计，能效接近冷凝效果
5,599 + 600 = 6,199 元（含安装）
← 点击返回
B · 备选
全预混冷凝炉
曼瑞德 小卡 LL1GQ24（24kW）
点击卡牌查看 特点与价格 →
B · 方案特点与价格
- 全预混冷凝，可回收汽化潜热，热效率更高
- 最小输出 3–4kW，可全季连续静音运行
- 但初投约高一倍，71㎡ 小面积下回收周期长（见下方回收期测算）
10,900 + 600 = 11,500 元（含安装）
← 点击返回
我们的推荐（本案最优）
首选方案 A：变频分段普通炉 + 龙脉专业节能系统。本案采暖面积仅 71㎡，热量需求小（≈7.1kW）。冷凝炉虽然热效率更高，但初投贵约 5,301 元，是否划算要看回收期（见下表）。
因此更优解是 变频分段普通炉：
• 分段燃烧让生活热水恒温稳定，解决"忽冷忽热"；
• 初投低，再加上 水力平衡 + 室温联动 + 气候补偿 的专业系统设计，把能效拉到接近冷凝效果。
需如实说明（8.5kW 最小输出）：普通炉最小供暖输出 8.5kW，与 71㎡ 的 7.1kW 负荷接近——最小输出越贴近满负荷需求，部分负荷时段越容易启停。龙脉用 40–50mm 蓄热回填层 + 分室温控 + 气候补偿 拉长启停间隔、把影响降到最低；若您追求全季连续静音运行，可选 方案 B（冷凝炉，最小输出 3–4kW，可完全连续运行）。
综合初投与长期费用，方案 A 为本案最优，每月燃气使用费约 500–600 元。
冷凝炉多久能回本？（回收期测算 · 71㎡）
| 项目 | 方案 A · 变频分段普通炉 | 方案 B · 全预混冷凝炉 |
|---|---|---|
| 初装合计（末端 + 热源） | 18,198 元 | 23,499 元 |
| 初投差额 | 基准 | + 5,301 元 |
| 年燃气费（采暖季约 90–120 天） | 约 1,750–2,100 元 | 约 1,450–1,750 元 |
| 年省气 | 基准 | 约 280–400 元 |
| 静态回收期 | — | 约 14–19 年 |
结论：回收期 14–19 年，已超过壁挂炉的国标判废年限（8 年）与常见实际使用年限——71㎡ 小面积上，冷凝炉多花的初投很难靠省气收回，故本案首选方案 A。若您更看重全季连续静音与更长寿命，方案 B 仍是可选项。
六
控制系统：让每一分气都用在刀刃上
省心的关键分室控温
- 每个房间独立温控器 + 电热执行器
- 只烧在用的房间，不浪费
室温联动
- 温控器 → 水泵 → 锅炉联动
- 室温达标即停，杜绝"无效产热"
气候补偿 + 远程
- 随室外温度自动调水温
- APP 远程预热，回家即暖
省气原理：没有联动的系统，"室温到了锅炉还在烧"，无效产热 10%–30%；配置联动模块后，按需供热，这正是专业系统与通配系统燃气费差距的主要来源之一。
七
透明报价
报价层
报价说明：本方案书为技术标，价格按门店现行口径出具，供配置与预算参考；最终以正式合同锁价单为准。如涉及活动优惠，以签订当时政策为准，线下沟通确认。
投资估算（元）
| 地暖末端系统 · 龙脉专业节能系统（含设计 / 伟星全套管路 / 保温 / 分集水器 / 辅材 / 施工） | 71㎡ × 169 = 11,999 |
| 热源 · 变频分段普通炉 曼瑞德 L1PB26（24kW）含安装 | 6,199 |
| 合计 · 推荐方案（分段燃烧普通炉） | ≈ 18,198 |
| 对比：若选冷凝炉 曼瑞德小卡 LL1GQ24（含安装） | 11,500（合计 ≈ 23,499） |
※ 每月燃气使用费预估约 500–600 元（生活热水另计）。含控制系统及施工；不含燃气管改造、电源、地面找平等土建项，具体以合同清单为准。锅炉型号与价格取自指令2 产品价格库（单价体系，不打折）。
八
施工标准与 20 年账
为什么值精工六步法 + 2 · 施工交付全流程
36 项验收标准、标准化施工、步步留影可追溯——隐蔽工程可视化，这是龙脉暖通的施工交付标准。

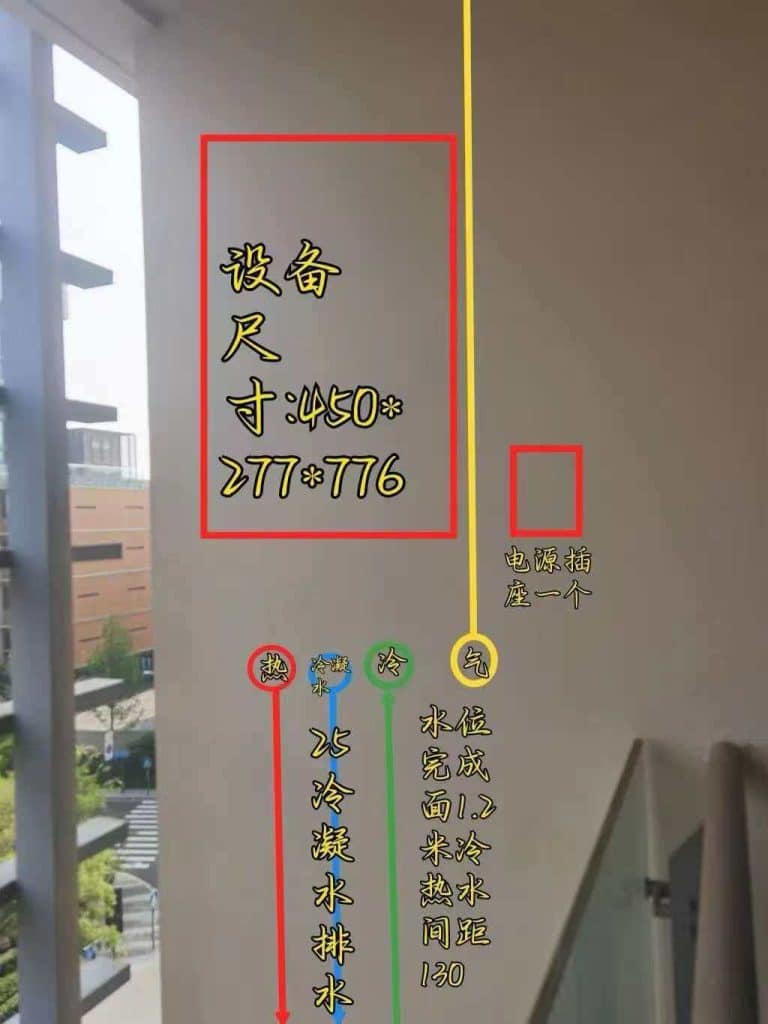

01现场勘测
设计师上门勘测户型结构、层高、地面平整度与分集水器最佳位置，精确测量采暖面积、记录特殊需求。

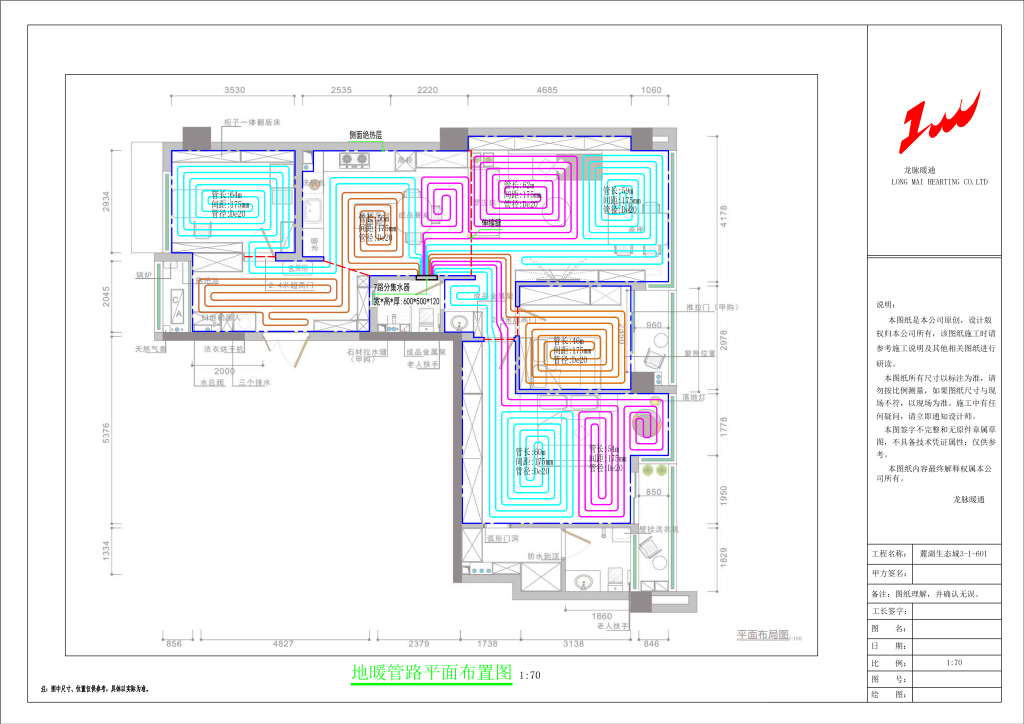

02系统设计
按勘测数据计算热负荷，绘制盘管布置图、分集水器位置图、管路走向图，经客户确认后作为施工依据。
04系统安装 · 地暖铺设
按设计图铺设盘管、控制间距与回路长度；打压测试 + 豆石混凝土回填，每道工序拍照存档。打压依据 GB 50242-2002：0.6–0.8 MPa 稳压 ≥1 小时、压降 ≤0.05 MPa。

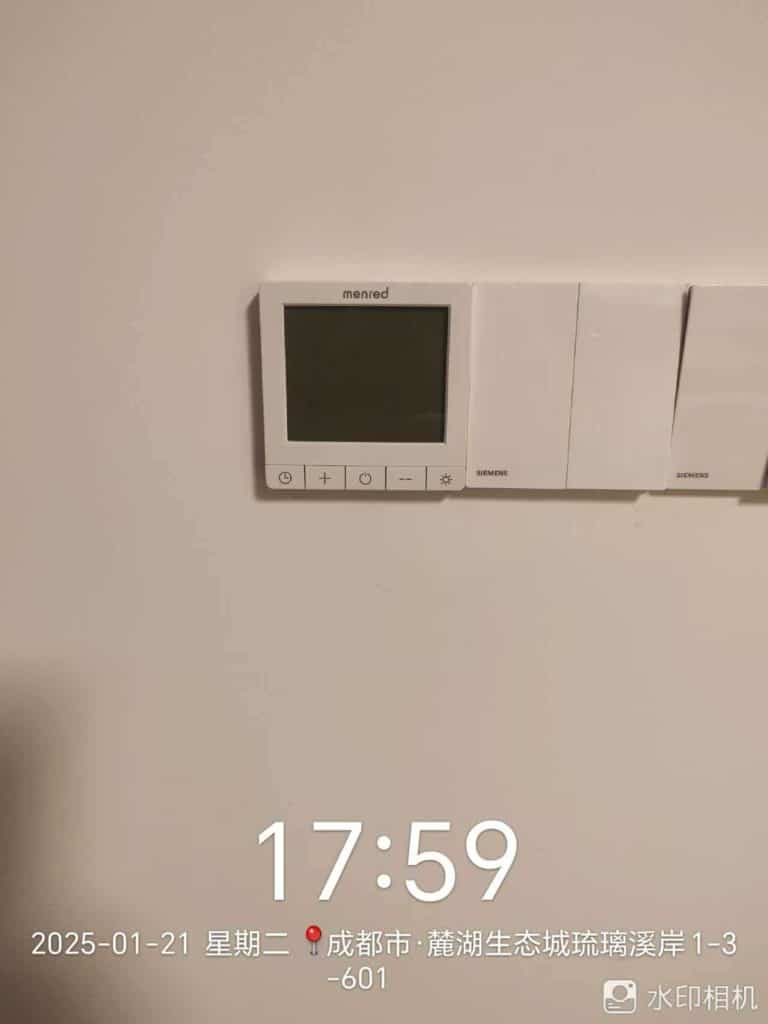

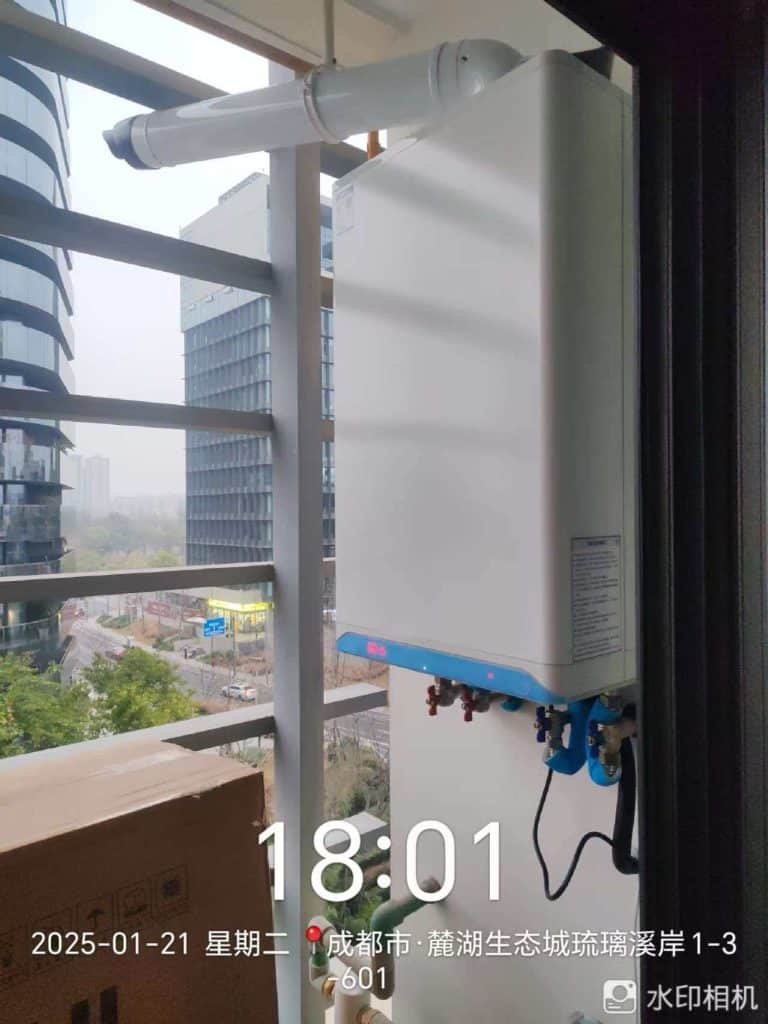

05系统调试 · 锅炉安装
锅炉就位、管道连接，系统注水排气后调试运行，验证联动控制逻辑，确保各回路流量均匀、分室温控正常。
+1交付教学
一对一教会客户使用温控器、切换模式、读取运行参数、紧急操作处理，提供电子版和纸质版使用手册。
1 / 8
配套保障：精工六步法（标准化流程，步步可追溯）· 打压验收（36 项节点验收，不放过任何细节）· 无尘施工（全程防尘护具，施工前后整洁如初）。打压依据 GB 50242-2002：0.6–0.8 MPa 稳压 ≥1 小时、压降 ≤0.05 MPa。
施工验收标准（隐蔽工程，最不能省）
| 节点 | 标准 |
|---|---|
| 打压试验 | 0.6MPa 稳压 ≥1h，压降 ≤0.05MPa（GB 50242-2002） |
| 盘管间距 | 偏差 ≤±10mm，无接头 |

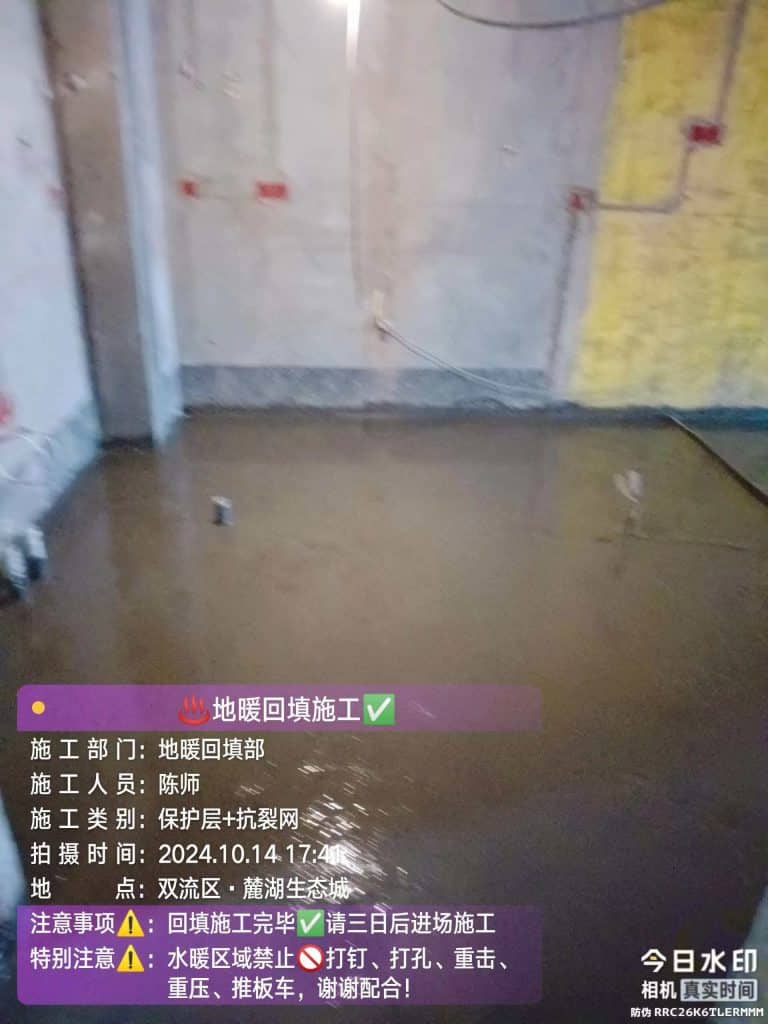

| 回填 | C15 豆石混凝土，覆盖盘管按 40–50mm（最低 ≥30mm），自然养护 ≥7 天（禁烘干） |
| 首次升温 | 供水从 30℃ 起，每天升 5℃，3–5 天升至 45℃ |
| 过程留档 | 盘管全景、分集水器接线、打压读数拍照存档 |
常见问题与我们的解法
| 常见痛点 | 通配做法 | 龙脉解法 |
|---|---|---|
| 运行费高 | 大马拉小车、盲目烧 | 功率匹配 + 水力平衡 + 联动，省 20–30%+ |
| 有的房间热有的冷 | 异程、无平衡 | 同程管路 + 每支路平衡阀，温差 ±1℃ |
| 锅炉频繁启停噪音 | 功率超配 | 冷凝炉最小输出 3–4kW，连续运行 |
| 管道黑水异味 | 非阻氧管 | 伟星阻氧管路，5 年效率不衰减 |
| 热水忽冷忽热 | 两用炉兼顾 | 采暖/热水分离（系统炉+独立热水器） |
20 年总账视角
初装省下的几千元，往往在 3–5 年内被多烧的燃气与故障维修吃掉。地暖是与建筑同寿的隐蔽工程（盘管不换），专业设计让它在 20 年里持续省气、稳定无扰——这才是"舒适理财"。
10 年能源保障计划 · 长期跟踪，用数据说话
A 组 · 节能方案组
- 本户自动加入，享受 10 年能源跟踪服务
- 每年采暖季结束后回访、采集运行数据
- 同户型能耗对标分析 + 系统优化建议（主动推送）
- 脱敏后数据隐私保护
对照组 · 对标基准
- 同户型、同期安装客户的 能耗脱敏数据
- 作为对比基准，做年能耗环比分析
- 提供节能改造参考
- 不收取额外费用
保障承诺：10 年内若系统出现设计或安装质量问题导致的能耗异常，龙脉暖通免费上门诊断并调整。
✓
一句话总结与建议
李女士 71㎡ 地暖，我们建议：龙脉专业节能系统（伟星全套管路，169元/㎡）+ 变频分段普通炉（曼瑞德 L1PB26，24kW）。
锅炉不必上冷凝炉——71㎡ 热量需求小，冷凝炉初投高、回收难；变频分段普通炉热水分段恒温、最小输出贴合、投入低，配合专业节能系统设计，综合最优。
按 GB 50736 / JGJ 142 设计，全屋温差 ±1℃、每月燃气费约 500–600 元。
投资约 18,198 元（若选冷凝炉约 23,499 元）。
建议预约上门勘测，依据墙体保温与朝向复核热负荷，据此定稿并锁定价格。
锅炉不必上冷凝炉——71㎡ 热量需求小，冷凝炉初投高、回收难；变频分段普通炉热水分段恒温、最小输出贴合、投入低，配合专业节能系统设计，综合最优。
按 GB 50736 / JGJ 142 设计，全屋温差 ±1℃、每月燃气费约 500–600 元。
投资约 18,198 元（若选冷凝炉约 23,499 元）。
建议预约上门勘测，依据墙体保温与朝向复核热负荷，据此定稿并锁定价格。
