龙脉暖通 · 2004年起日立授权商家 · 真实案例实测
成都天府新区万科天府名邸
刘老师 日立VAM mini II中央空调 + 水地暖案例
两层跃层分层配置 · 双外机（每层1台）+ 6台直流变频内机 · 159.5㎡水地暖10回路 · 瑞美冷凝炉+零冷水热水 · 一期隐蔽工程实录
楼盘
天府新区
万科天府名邸
万科天府名邸
户型
两层跃层
叠拼住宅
叠拼住宅
空调
VAM mini II
2拖6
2拖6
地暖
159.5㎡
10回路
10回路
形式
隐蔽工程
氮保焊接
氮保焊接
更新：2026年10月（一期隐蔽工程阶段）
📋 案例档案
楼盘
万科天府名邸（天府新区）
户型
两层跃层 · 叠拼住宅
一层空调
RAS-140FSVN7Q ×1
RPIZ-71(客餐厅)+56(客餐厅)+25(卧室)
RPIZ-71(客餐厅)+56(客餐厅)+25(卧室)
二层空调
RAS-140FSVN7Q ×1
RPIZ-56(主卧)+28(次卧)+56(次卧)
RPIZ-56(主卧)+28(次卧)+56(次卧)
地暖
159.5㎡ / 10回路
（每层5路分集水器）
（每层5路分集水器）
热水
瑞美冷凝炉LL1GBQ24-CBX1-30
+零冷水JSQ32-GTE11（16升）
+零冷水JSQ32-GTE11（16升）
顾问
范丽如（南富森店）
施工方
龙脉暖通、2004年起日立授权商家
👆 点击卡片翻面 · 查看焦点关键词 · 案例摘要
📌 焦点关键词 · 案例摘要
天府新区万科天府名邸两层跃层
日立VAM mini II双外机分层一拖多
直流变频内机159.5㎡地暖10回路
瑞美冷凝炉一级能效零冷水热水
分层分区控制氮气保护焊系统保压
万科天府名邸刘老师家为两层跃层（一层客餐厅+卧室、二层主卧+次卧×2）。龙脉暖通、2004年起日立授权商家，空调采用日立VAM mini II两台外机分层配置（每层1台RAS-140FSVN7Q），一楼外机带公区客餐厅动区、二楼外机带卧室，6台直流变频内机按房间负荷匹配；地暖覆盖159.5㎡共10回路，热源配瑞美进口冷凝炉LL1GBQ24-CBX1-30（采暖一级能效），生活热水配瑞美零冷水热水器JSQ32-GTE11（16升）+循环泵，采暖与热水双一级能效；进场定位时因燃气无法上二楼，现场变更为冷凝炉下加循环泵方案。本案以"氮气保护焊+系统保压+分层精准配置"落地，提供天府新区及周边免费上门勘测、空调地暖定制方案，本土精工施工。
S1客户成功目标
客户信息卡
舒适目标
系统总览
服务理念
📋 客户信息卡
| 楼盘 | 万科天府名邸（天府新区·叠拼社区） |
| 户型 | 两层跃层：一层客餐厅+卧室，二层主卧+次卧×2 |
| 空调系统 | 日立 VAM mini II 纯氟中央空调 · 2台外机分层 + 6台内机 |
| 地暖系统 | 水地暖 159.5㎡ · 10回路（每层5路分集水器） |
| 线控器 | 日立 WIFI线控器 PC-P1HVQA × 6（与内机一一对应） |
| 施工阶段 | 一期隐蔽工程（2026年10月14日进场） |
| 销售顾问 | 范丽如（南富森店） |
| 施工方 | 龙脉暖通、2004年起日立授权商家 |
痛点与解决方案连连看（点击匹配相同颜色）
💡 非常看重节能性，担心空调+地暖+热水三套系统后期使用费高
能源账要先算清：刘老师把"长期使用成本"放在第一位，要求冷暖热水全系统都要省
🚿 生活热水需求大，两层都想一开就有热水
原计划二楼单独装一台燃气热水器，但燃气管道无法改到二楼，原方案落地受阻
🏠 两层跃层，担心一层冷二层热、分区控制不精准
动区（客餐厅）和静区（卧室）使用时段不同，希望楼上楼下各自独立控制
🔧 隐蔽工程在吊顶里，担心施工质量看不见、后期出问题
跃层吊顶面积大，焊接、保压等隐蔽工艺必须可留证、可巡检
双外机分层分区控制
两台RAS-140FSVN7Q每层1台：一楼外机带公区客餐厅动区、二楼外机带卧室，分区精准、按需运行更节能
氮气保护焊+保压留证
龙煜紫铜管充氮保护焊防氧化皮，R410A系统保压检漏，水印相机全流程拍照存档
瑞美冷凝炉双一级能效
瑞美进口全预混冷凝炉LL1GBQ24-CBX1-30采暖一级能效，配零冷水热水器JSQ32-GTE11（16升）热水一级能效
零冷水+循环泵现场变更
进场定位时发现燃气上不了二楼，当场变更为：冷凝炉下加装循环泵+16升零冷水热水器，即开即热不浪费冷水
🎉 全部匹配完成！本套方案完整覆盖万科天府名邸业主核心居住痛点
S2需求痛点与诊断分析
① 客户原始需求
| 客户诉求 | 诊断与解决方案 |
|---|---|

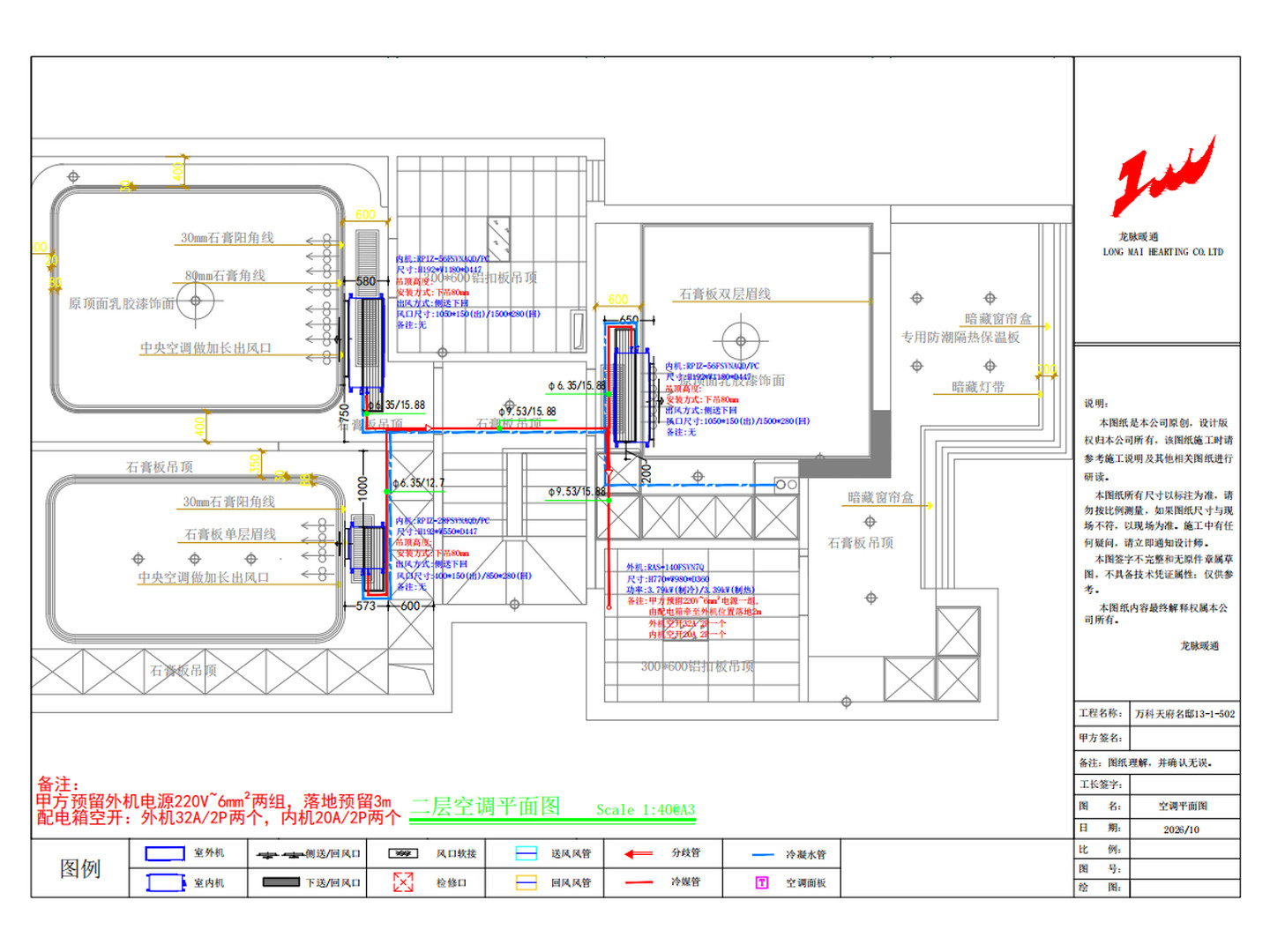

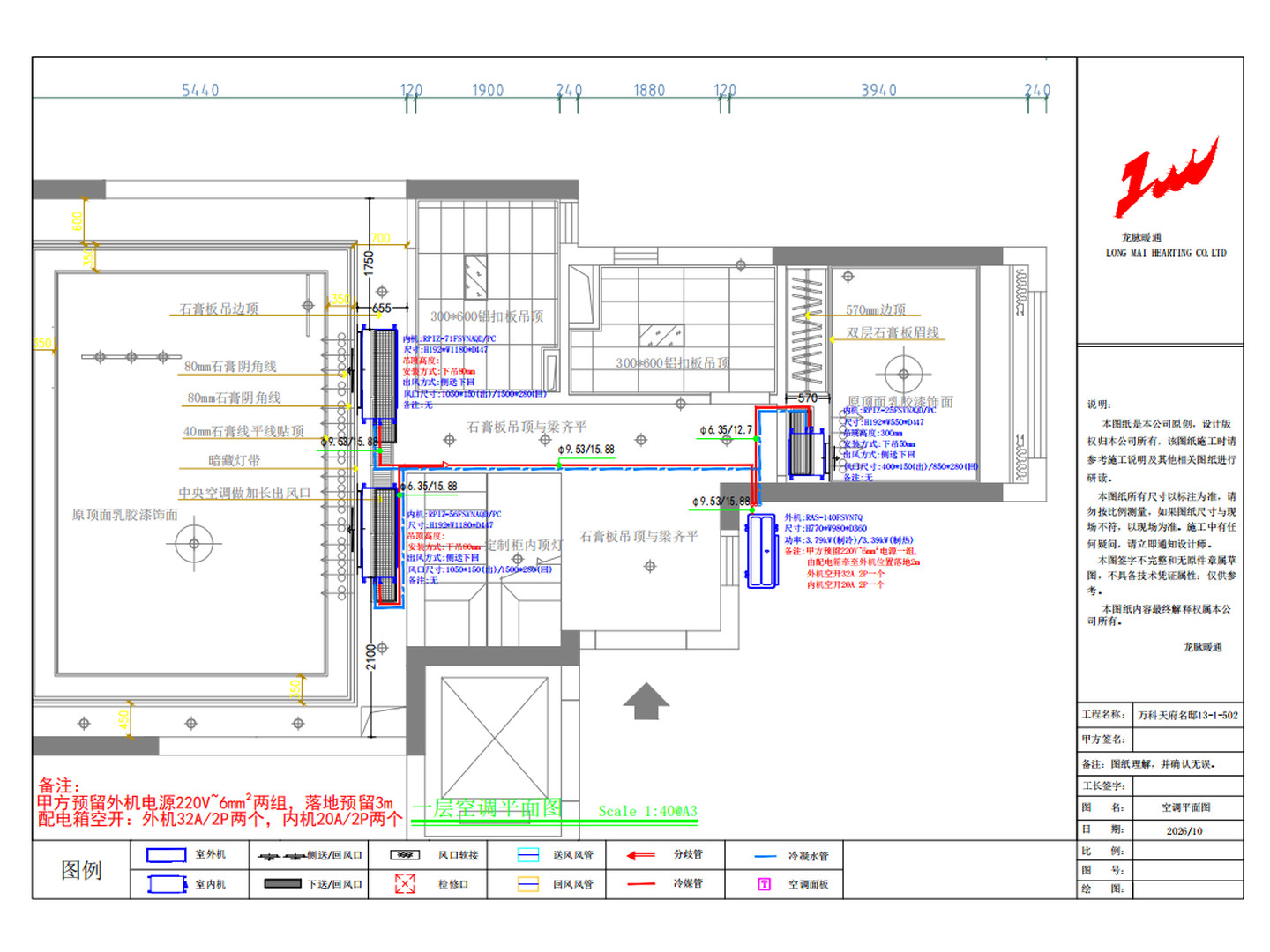

| 两层跃层全屋中央空调 | 日立VAM mini II两台外机分层配置（每层1台）：一层外机 RAS-140FSVN7Q×1，带 RPIZ-71FSVNAQD/PC×1（客餐厅）+ RPIZ-56FSVNAQD/PC×1（客餐厅）+ RPIZ-25FSVNAQD/PC×1（卧室）；二层外机 RAS-140FSVN7Q×1，带 RPIZ-56FSVNAQD/PC×1（主卧）+ RPIZ-28FSVNAQD/PC×1（次卧）+ RPIZ-56FSVNAQD/PC×1（次卧），共2拖6 |
| 节能性排首位 | 瑞美进口全预混冷凝炉LL1GBQ24-CBX1-30（采暖一级能效）＋零冷水热水器JSQ32-GTE11（16升，热水一级能效），采暖与热水双一级能效，长期使用成本更低 |
| 生活热水需求高 | 原计划二楼单独装热水器，进场定位时发现燃气管道无法改到二楼，现场变更为：瑞美冷凝炉下加装循环泵＋16升零冷水热水器，两层即开即热、不浪费冷水 |
| 分层分区控制 | 一楼外机带公区客餐厅动区、二楼外机带卧室，动区静区分开、楼上楼下独立精准控温，按需运行更节能 |

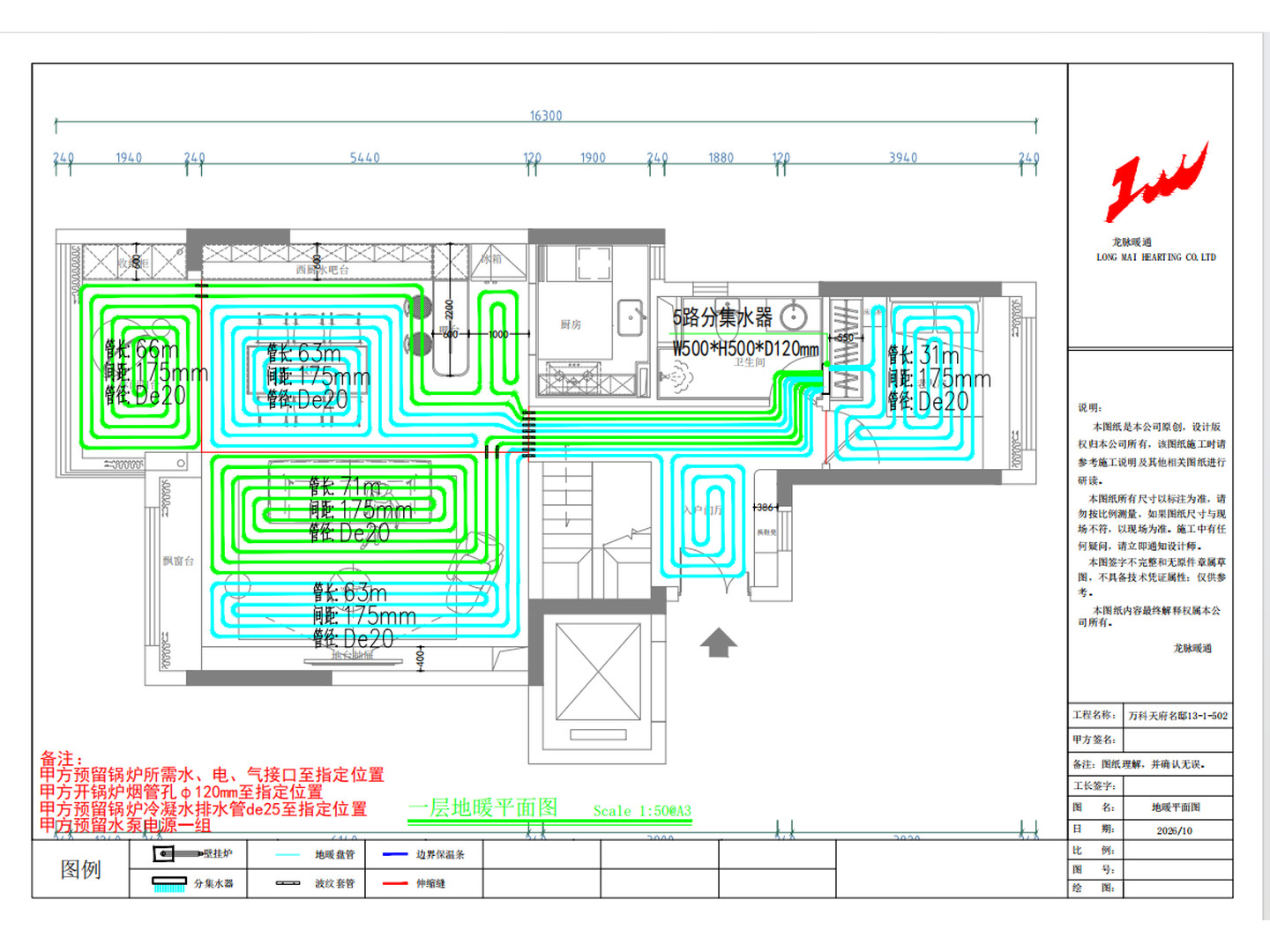

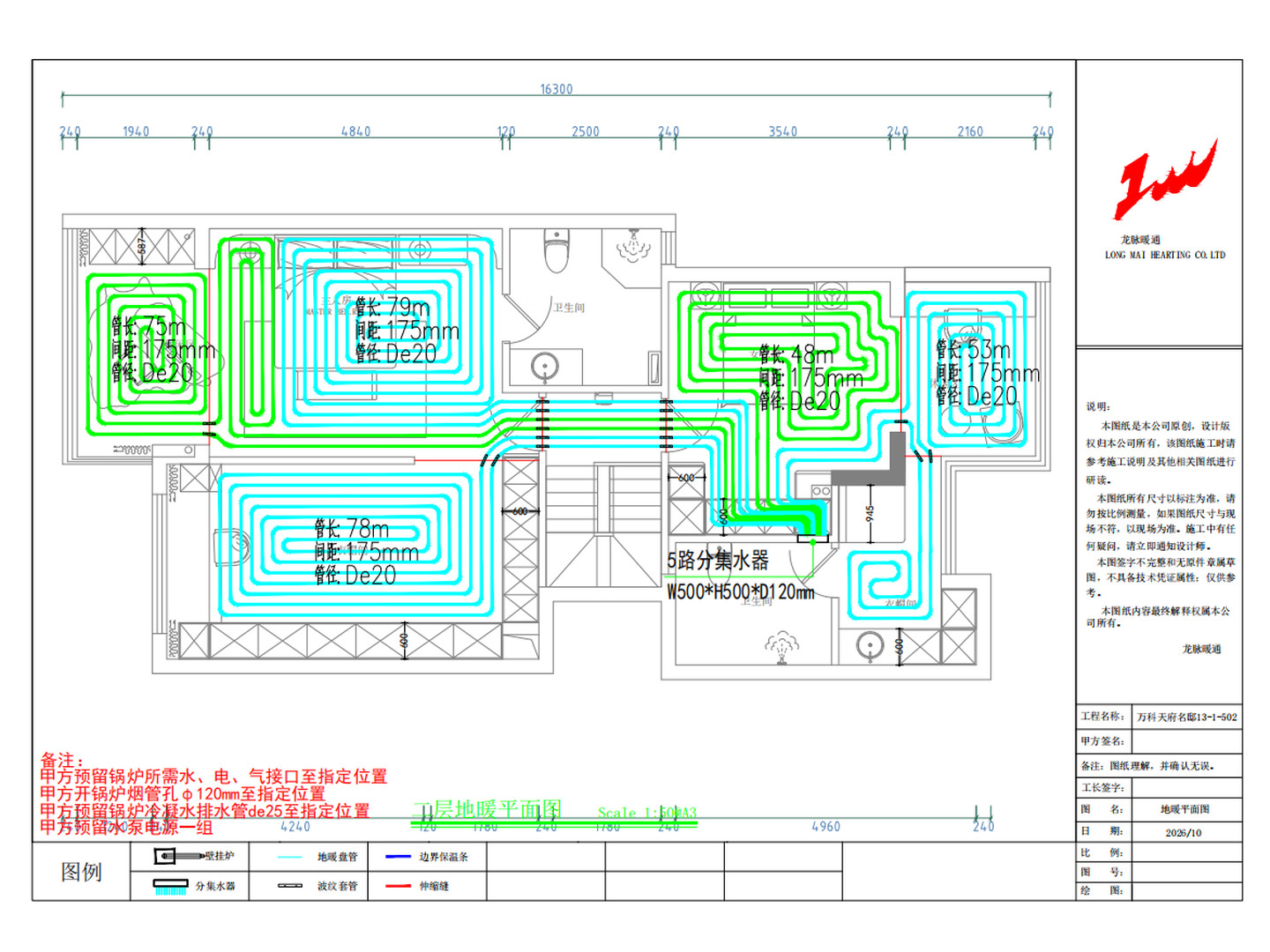

| 冬季地暖采暖 | 159.5㎡水地暖10回路（每层5路分集水器），De20盘管标准间距布置，辐射供暖脚感舒适、温度均匀 |
② 隐藏需求（两层跃层专属）
- 燃气上不了二楼：原计划二楼单独装燃气热水器，进场定位发现燃气管道无法改到楼上，当场变更为冷凝炉下加循环泵方案，变更公开透明、按合同执行。
- 冷凝炉要选对：全预混与冷凝炉构造讲透——燃烧更充分、排烟温度更低，一级能效落到长期燃气费上才是真节能，不为概念多花钱。
- 分区要精准：一台大外机跨层带两层，分区粗、能耗高；双外机分层＋动区静区分开，常用空间优先、闲置空间节能。
- 隐蔽工程要留证：吊顶封板后焊接、保压无法复查，氮气保护焊＋系统保压＋水印相机全流程拍照存档，工艺看得见。
- 长期账要算清：空调综合能效5.8、采暖热水双一级能效——初装成本之外，更看十年的使用成本。
③ 系统四要素匹配
| 要素 | 配置 | 说明 |
|---|---|---|

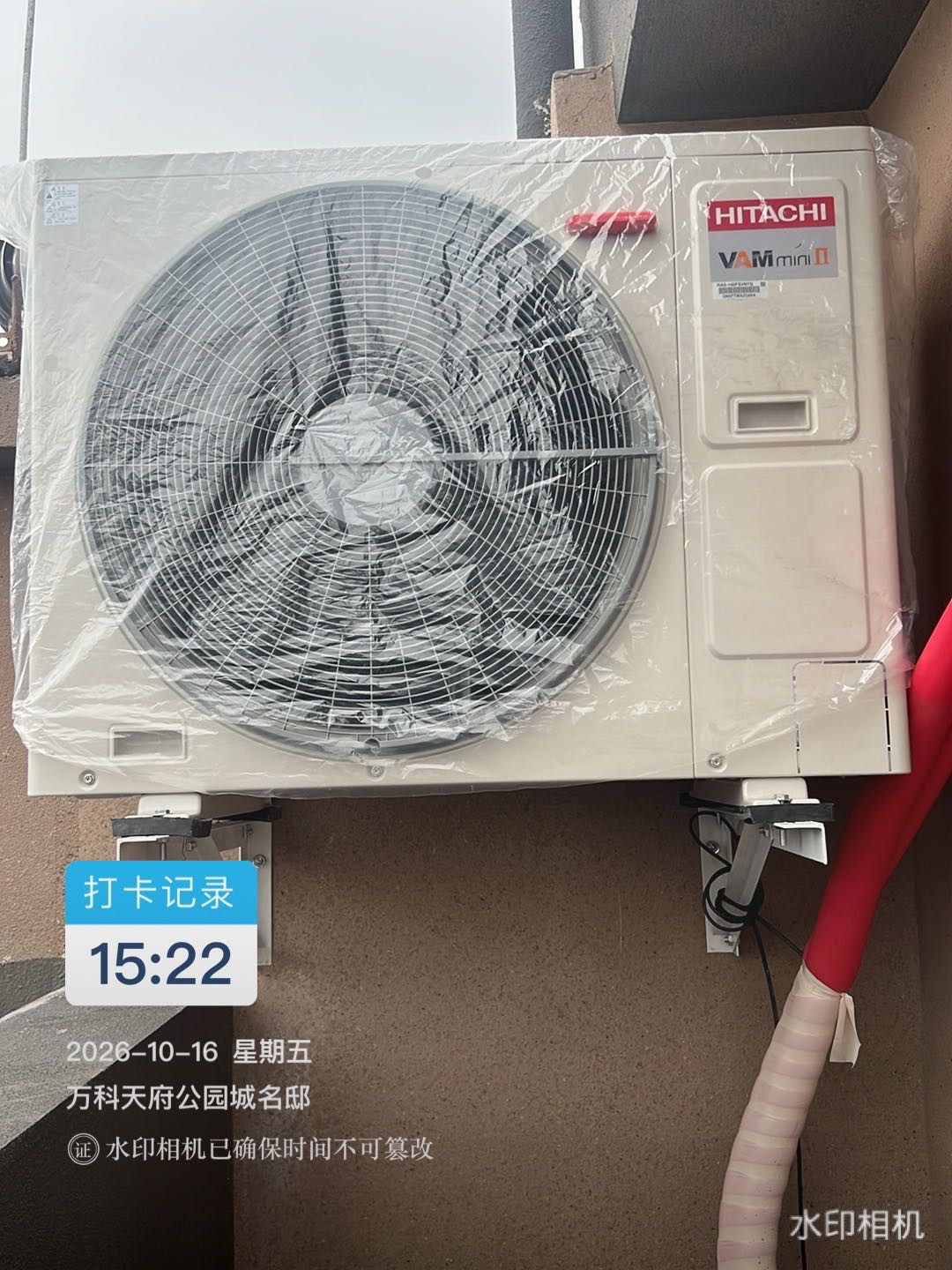

| ❄️ 热源-空调 | 日立 RAS-140FSVN7Q × 2台（一层/二层各1） | 额定制冷14.0kW/制热16.0kW，变频双转子压缩机，综合能效5.8 |
| 🔥 热源-地暖 | 瑞美 LL1GBQ24-CBX1-30 全预混冷凝炉 × 1台 | 采暖一级能效，为159.5㎡地暖10回路供热源，水电燃接口由甲方预留 |
| 🚿 热源-热水 | 瑞美 JSQ32-GTE11 零冷水热水器（16升）× 1台 + 循环泵 | 热水一级能效，循环泵即开即热；进场定位时因燃气无法上二楼，由原"二楼单装热水器"现场变更为冷凝炉下加循环泵 |
| 🔩 输配 | 龙煜紫铜管+分歧管（空调）/ De20地暖盘管 / 热水循环管 | R410A新冷媒；地暖每层5路分集水器集中分配；热水循环管路随吊顶敷设 |
| 🌀 末端-空调 | RPIZ直流变频内机 × 6台 | 一层：71(客餐厅)+56(客餐厅)+25(卧室)；二层：56(主卧)+28(次卧)+56(次卧) |

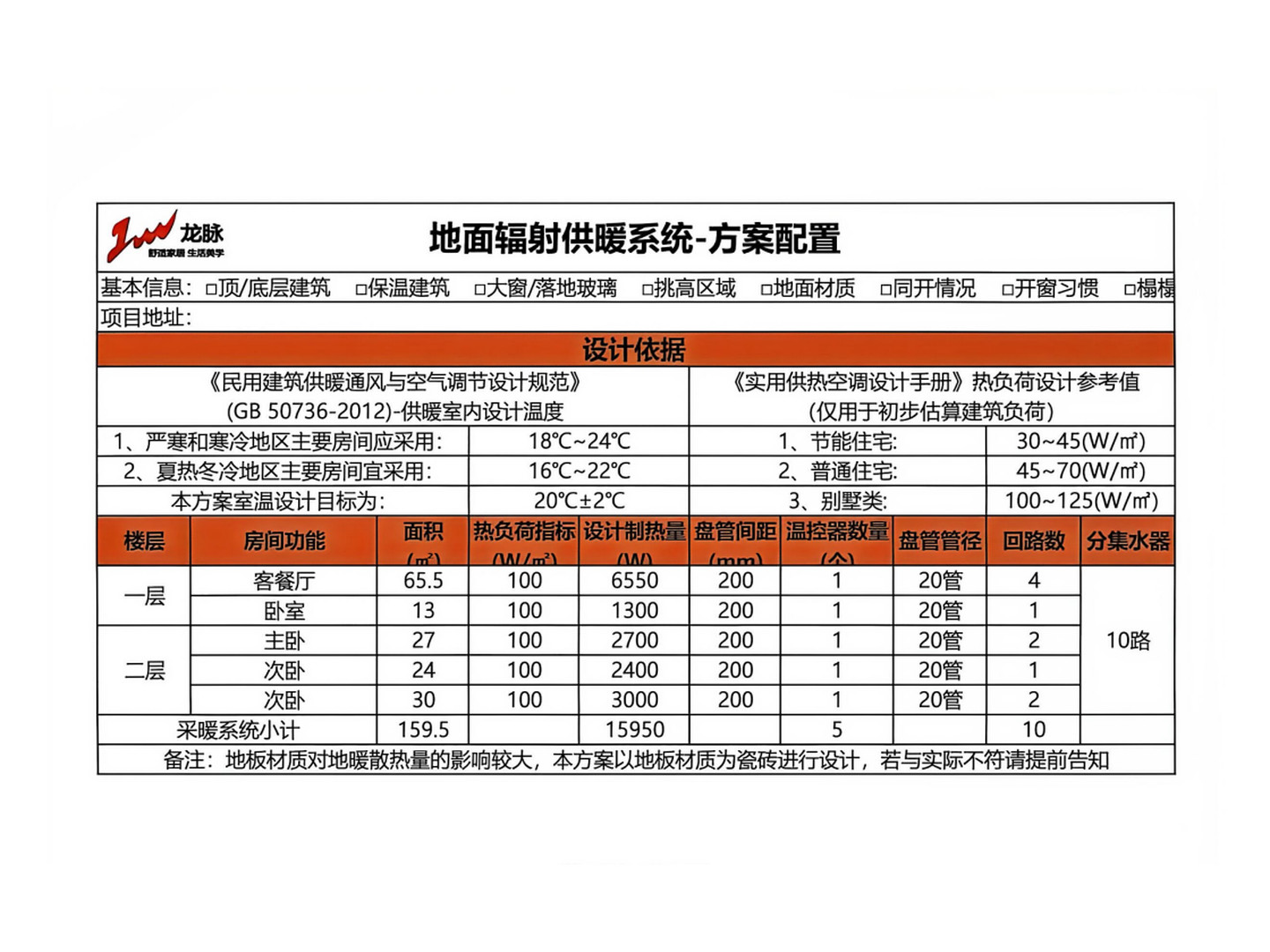

| 🌡️ 末端-地暖 | 地暖盘管 159.5㎡ / 10回路 | 客餐厅4回路+主卧2回路+次卧3回路+卧室1回路 |
| 🎛️ 控制 | WIFI线控器 PC-P1HVQA × 6 + 分层分区控制 | 楼上楼下分层控制：一楼外机带客餐厅动区、二楼外机带卧室；各房间独立开关调温，支持远程控制 |

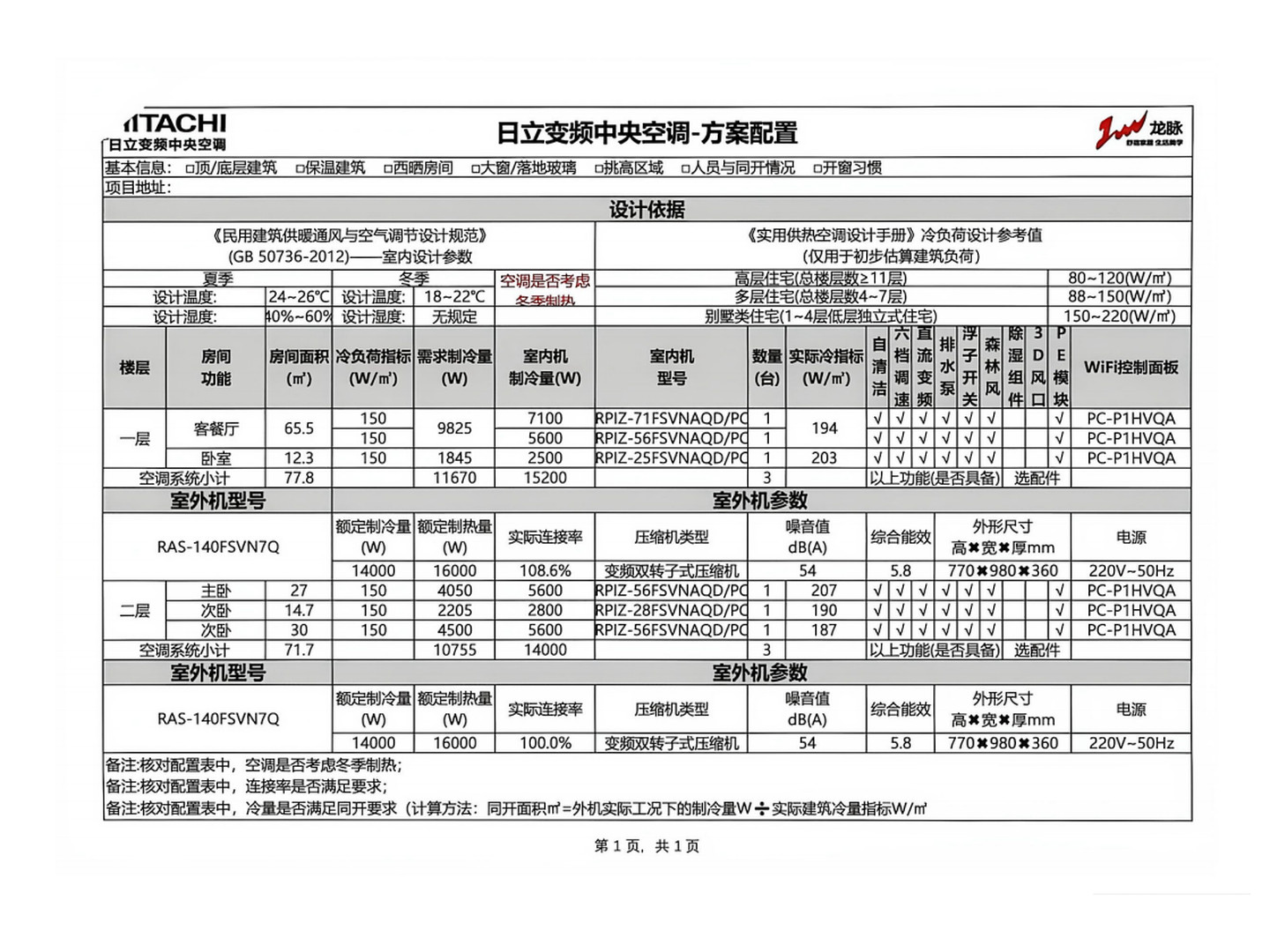

④ 冷/热负荷设计依据
| 楼层 | 房间 | 面积 | 冷负荷指标 | 需求冷量 | 配置内机 |
|---|---|---|---|---|---|
| 一层 | 客餐厅 | 65.5㎡ | 150W/㎡ | 9825W | RPIZ-71FSVNAQD/PC |
| 客餐厅（辅助） | — | — | 5600W | RPIZ-56FSVNAQD/PC | |
| 卧室 | 12.3㎡ | 150W/㎡ | 1845W | RPIZ-25FSVNAQD/PC | |
| 二层 | 主卧 | 27㎡ | 150W/㎡ | 4050W | RPIZ-56FSVNAQD/PC |
| 次卧 | 14.7㎡ | 150W/㎡ | 2205W | RPIZ-28FSVNAQD/PC | |
| 次卧 | 30㎡ | 150W/㎡ | 4500W | RPIZ-56FSVNAQD/PC |
⚠️ 实际冷指标：一层194W/㎡、二层主卧207W/㎡，均高于需求值；地暖热负荷按100W/㎡设计。设计温度：夏季24~26℃、冬季18~22℃。
S3解决方案和成本分析
方案对比
双系统配置
配置图集
📊 跃层冷暖方案对比
| 方案 | 氟机+锅炉地暖（✅ 本案选定） | 两联供（天水地水） |
|---|---|---|
| 夏季制冷 | 氟机直接蒸发制冷，响应快、效率高 | 水机二次换热，制冷速度略慢 |
| 冬季采暖 | 地暖辐射供暖，脚感舒适温度均匀 | 地暖供暖，形式相同 |
| 系统独立性 | 空调地暖各自独立，故障互不影响 | 一套主机，耦合度较高 |
| 分层适配 | 两台外机每层1台，管路短、衰减小 | 一台主机跨层，管路较长 |
| 维护 | 氟机免维护程度高，地暖系统简单 | 水系统需定期维护防腐蚀 |
S4施工交付与服务保障
六步精工
施工照片
精工对比
资质与门店
售后保障
🔍
① 勘测定位
两层跃层内外机定位，管路走向规划
🏗️
② 内机吊装

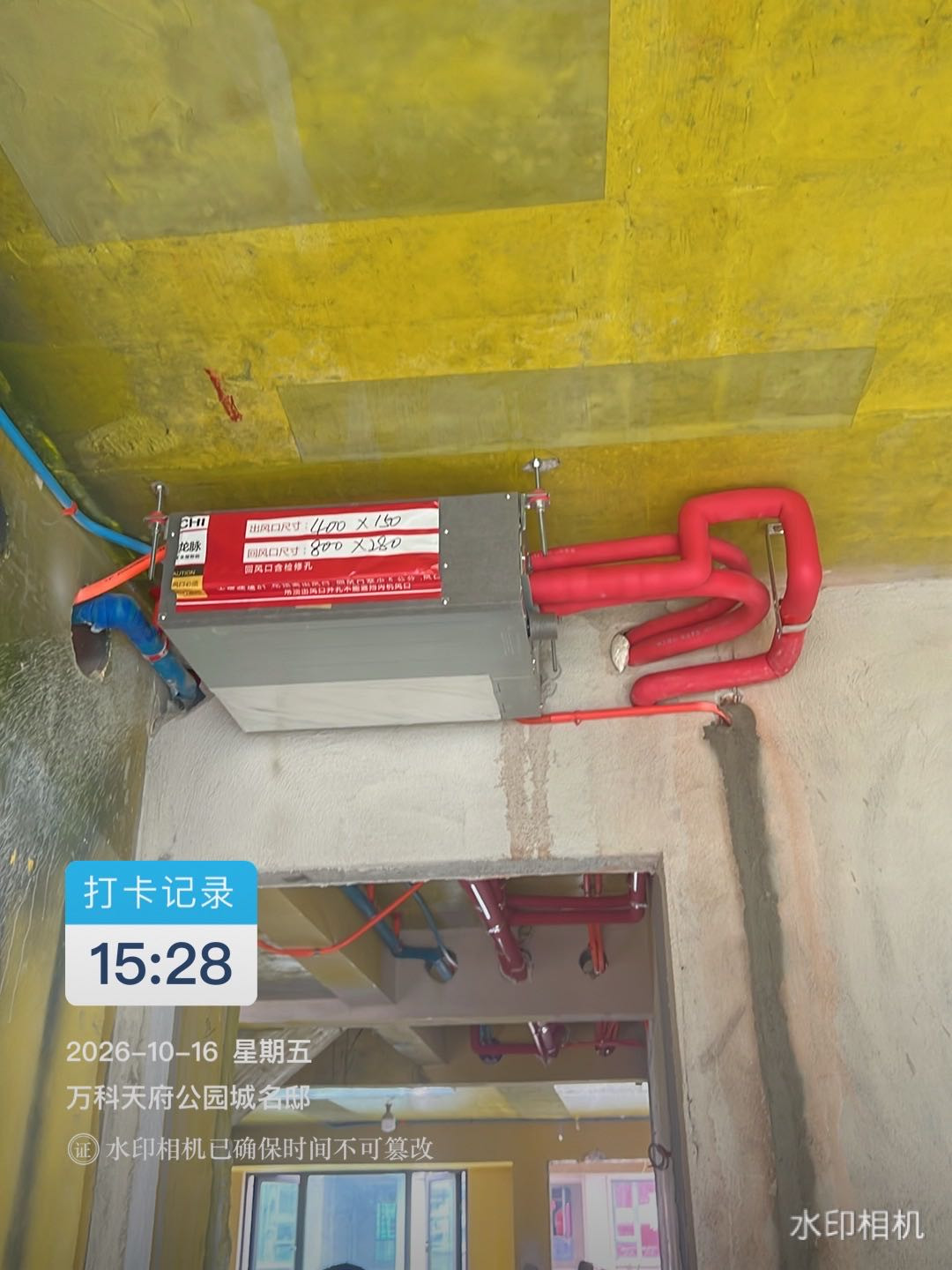

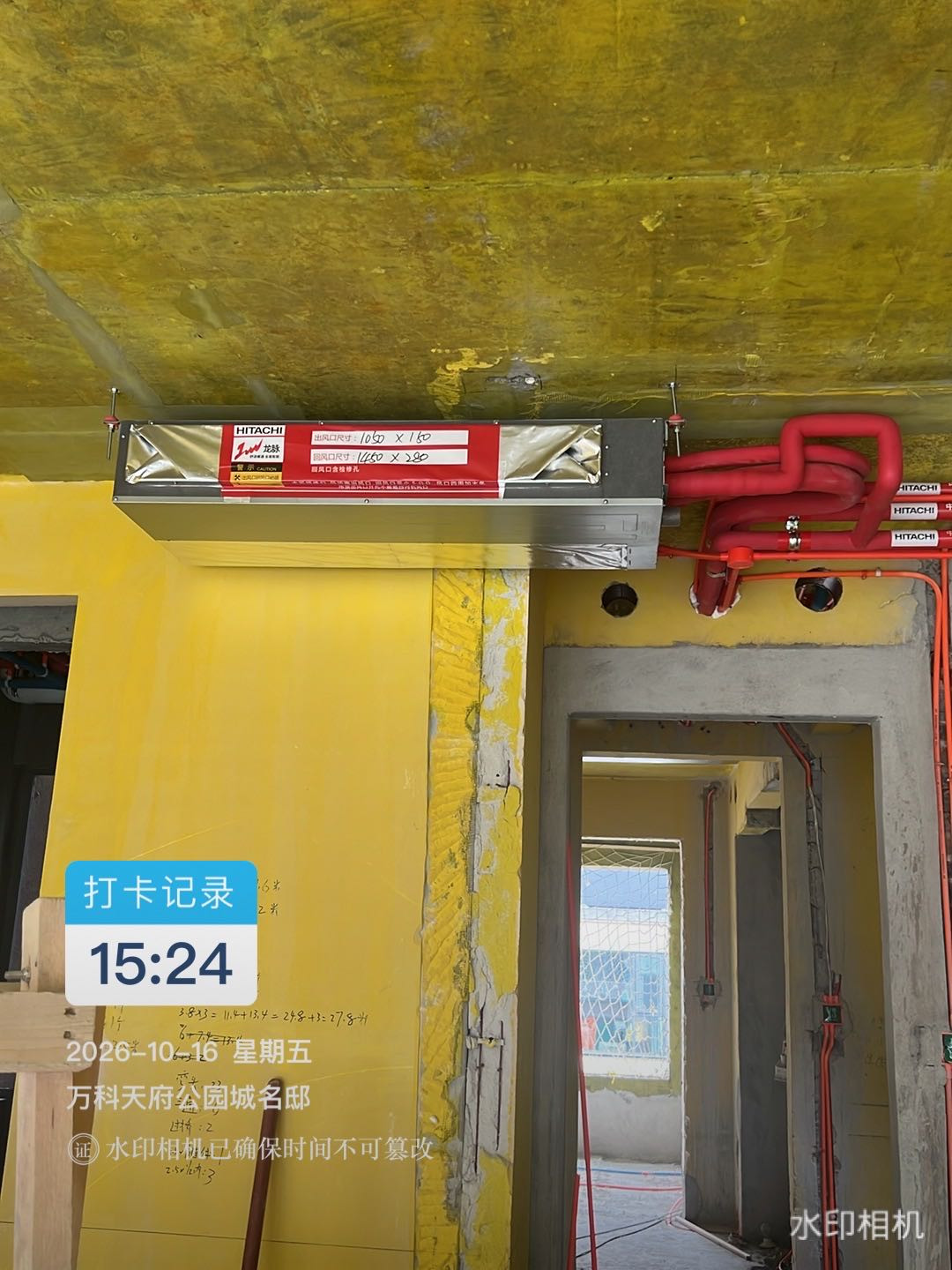

水平吊装，双螺母+双减震垫固定
🔥
③ 氮保焊接

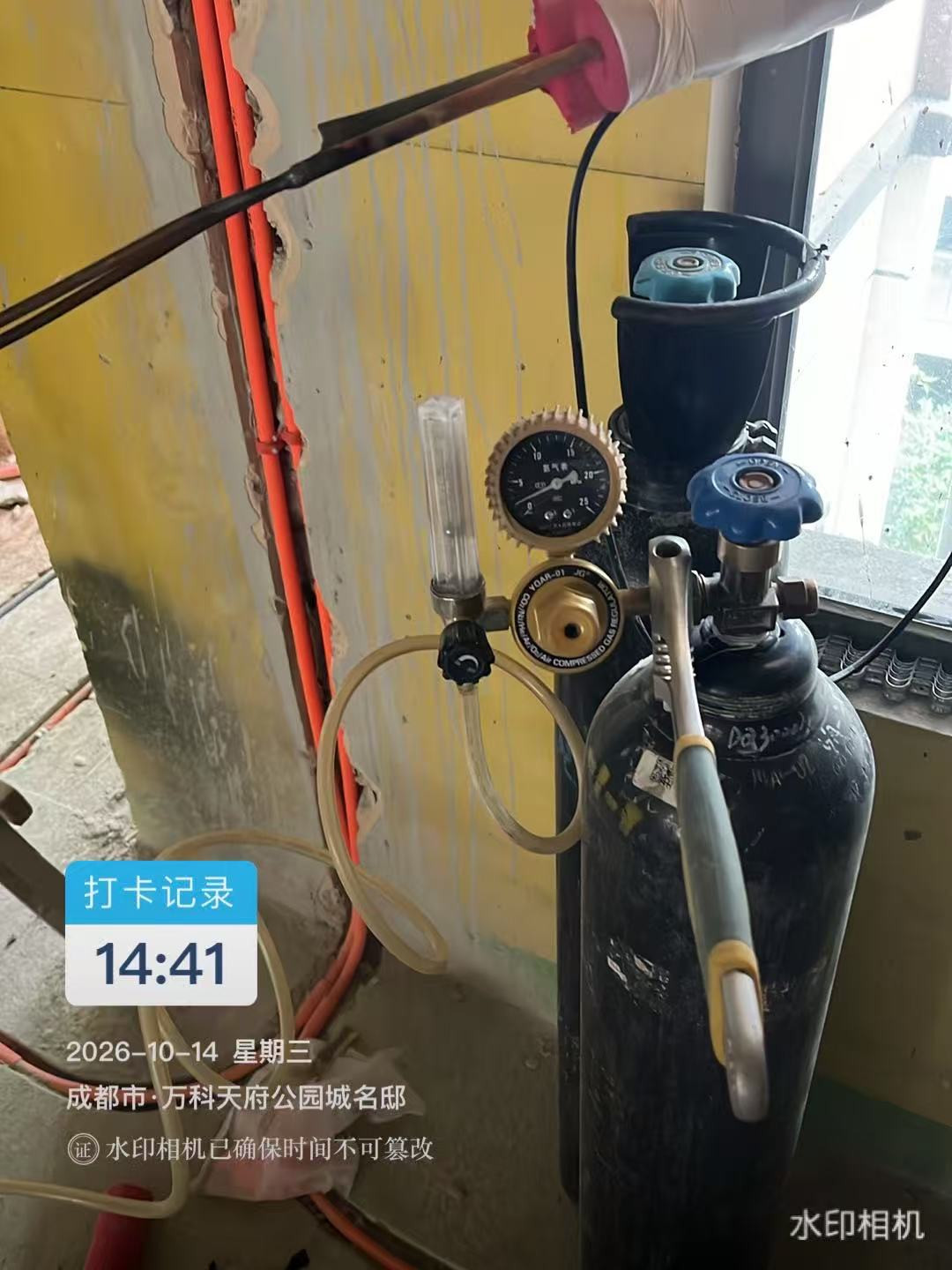

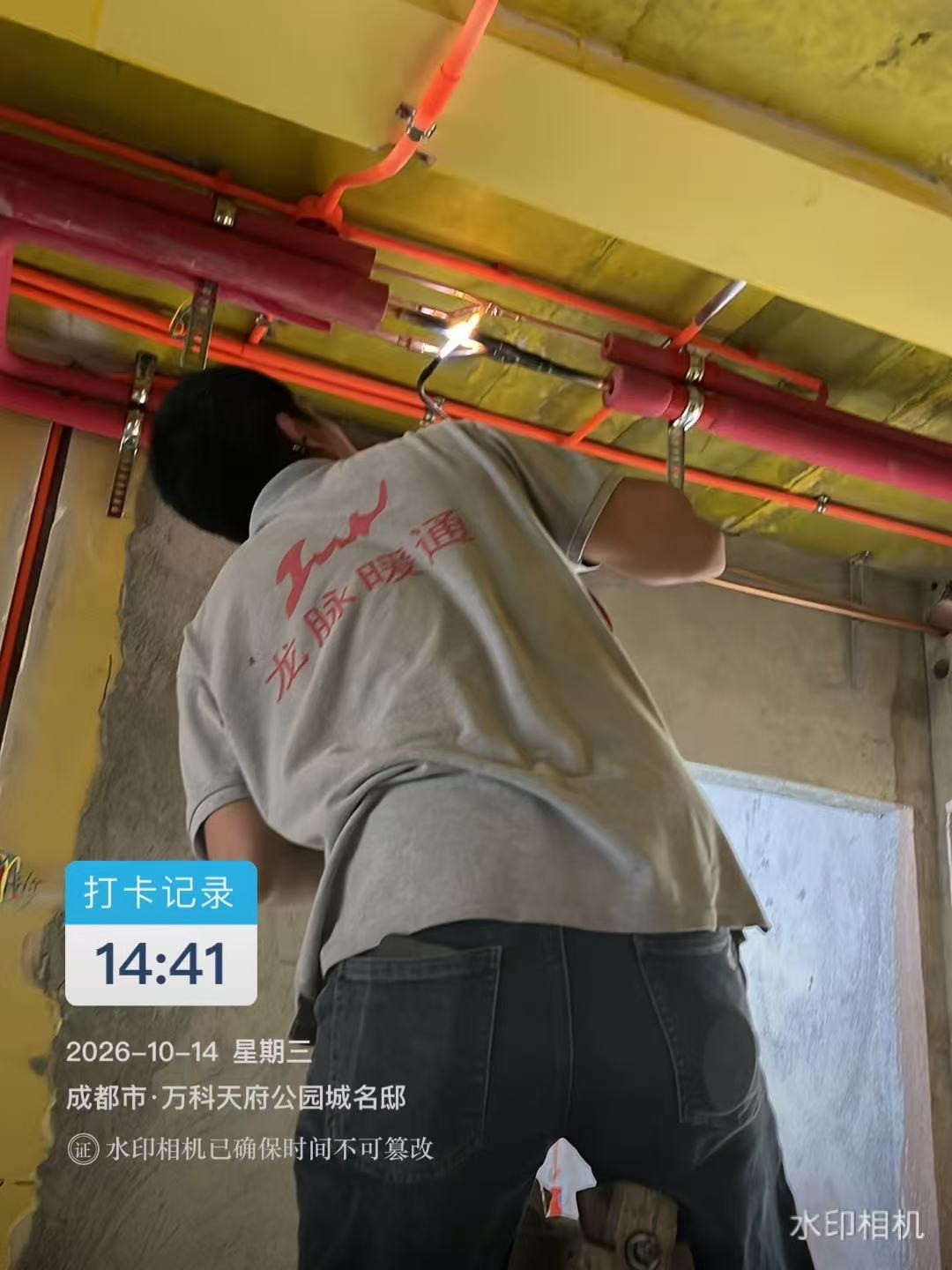

龙煜紫铜管焊接充氮保护，防氧化皮
🧩
④ 管道安装

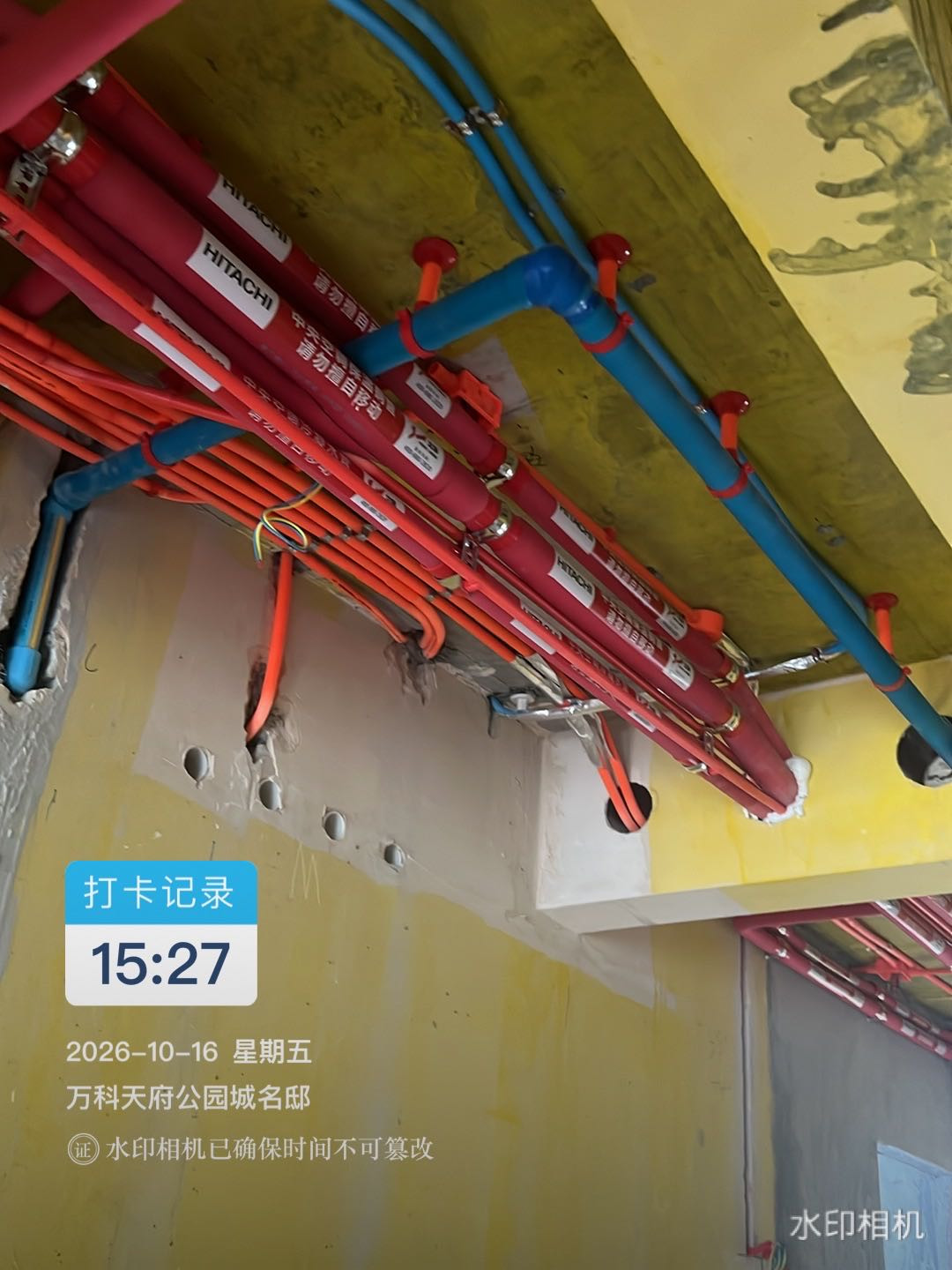

冷媒管/冷凝水管/保温分层敷设
🧪
⑤ 系统保压

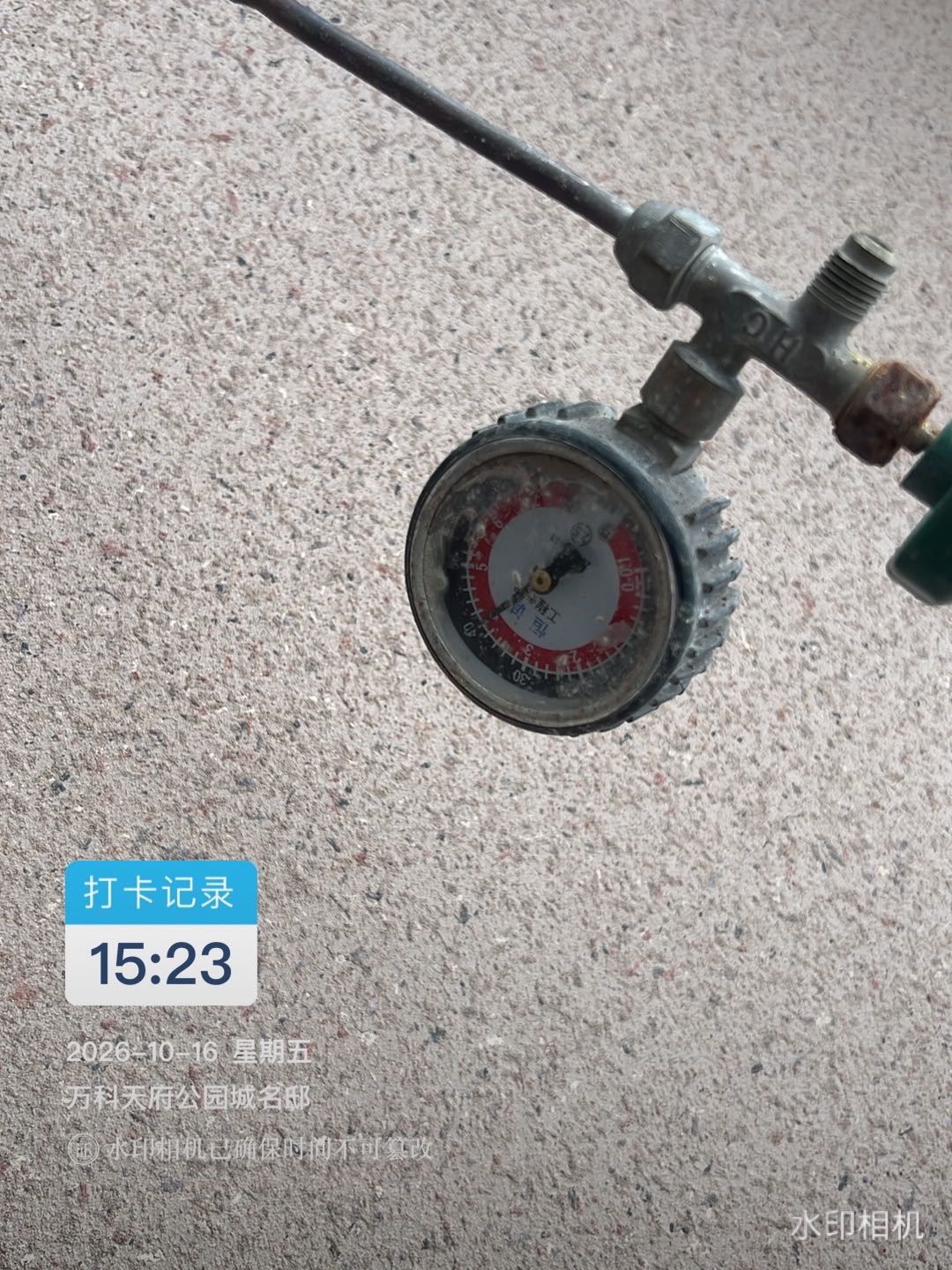

R410A系统保压检漏，压力表留证
✅
⑥ 调试验收

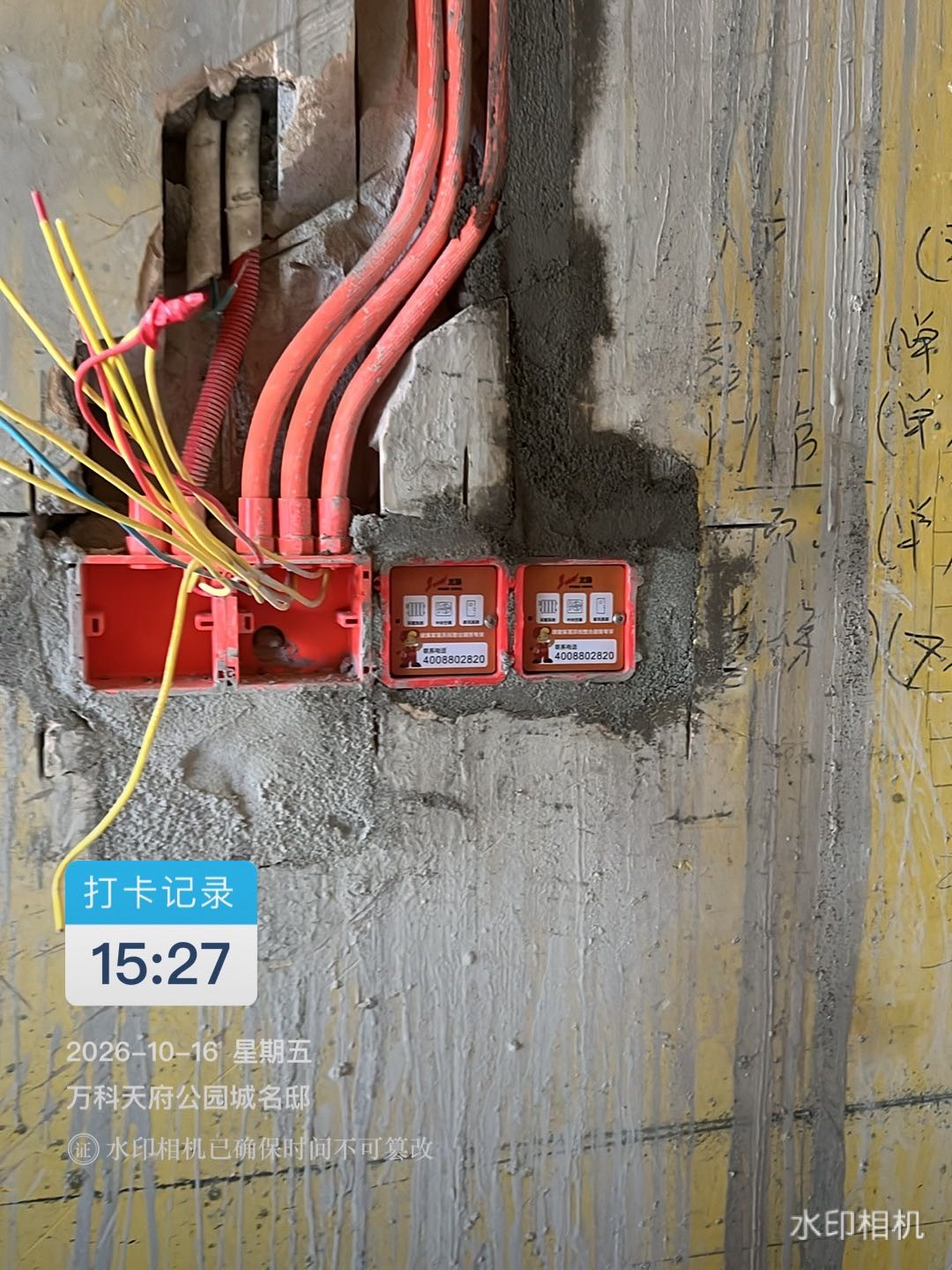

WIFI线控接线调试，风口成品保护
S5验证迭代
案例复盘
专业主张
风险告知
使用贴士
高频问答
需求沟通
节能性优先+高热水需求+分层分区控制，冷暖热水三系统定位
方案定稿
VAM mini II 2拖6 + 地暖10回路 + 瑞美冷凝炉/零冷水热水配置确认
进场定位
发现燃气无法上二楼，现场变更为冷凝炉下加循环泵方案，透明确认
隐蔽施工
2026-10-14 进场，内机吊装+氮保焊接+管道敷设，水印留证
保压待验
R410A系统保压检漏，待吊顶后调试交付
💬 客户反馈
刘老师对分层分区控制方案和系统节能度高度认可——自专业技术沟通（冷凝炉全预混构造与一级能效讲解）起便果断下定，信任度非常高；进场定位遇到燃气无法上二楼时，对我方主动提出循环泵替代方案、当场透明确认的处理方式表示满意。
S6门店授权与本地服务
🏪 龙脉暖通 · 南北富森双门店
📢 隐私与合规声明
1. 本案例中客户姓名仅保留姓氏，不涉及全名与房号；
2. 涉及造价信息已按公司要求脱敏处理，具体报价以实际勘测为准；
3. 施工影像均经客户许可使用，水印时间用于工程留证；
4. 本页面不含极限词与绝对化用语，所有能耗数据均标注「本小区实测 / 同户型测算」前缀。
1. 本案例中客户姓名仅保留姓氏，不涉及全名与房号；
2. 涉及造价信息已按公司要求脱敏处理，具体报价以实际勘测为准；
3. 施工影像均经客户许可使用，水印时间用于工程留证；
4. 本页面不含极限词与绝对化用语，所有能耗数据均标注「本小区实测 / 同户型测算」前缀。
