Villa Series · 旗舰
日立 VAM 尊睿别墅系列
中央空调
别墅大宅专用 · 8HP~96HP 全覆盖
全屋空气管家，为高端别墅而生
224~2720型
容量范围
25.2~272.0 kW
额定制冷量
180~580 m²
适用面积
APF 5.70
最高能效
Chapter 01
产品定位
日立中央空调旗下旗舰产品线，专为高端别墅与大平层定制，集氟系统制冷制热、水系统地暖、全效空气净化于一体。
别墅大宅专用
覆盖 180~580m² 独栋别墅、联排、大平层。顶出风模块化设计，单模块 8HP 起步，四模块并联至 96HP，从容应对超大面积。
全屋空气管家
集制冷、制热、地暖、新风、除湿、净化六维一体。AI 云感平台 24 小时主动守护，系统自诊断、远程预警。
天氟地水 · 冷暖双供
氟系统快速制冷制热 + 水系统地暖舒适采暖。一台外机解决全屋冷暖，相比燃气地暖运行费用节省 40~60%。
型号编号 ≠ 匹数，请勿混淆：
日立尊睿别墅系列以”型号”命名（如 224 型 / 280 型 / 335 型），数字代表额定制冷量×10（kW）。
例如 224 型 = 25.2kW，约 8HP，而非 224 匹。选购时请以 kW 额定制冷量为准。
例如 224 型 = 25.2kW，约 8HP，而非 224 匹。选购时请以 kW 额定制冷量为准。
5.70
最高 APF（224型）
远超国标一级
4.72 起
IPLV(C)
综合部分负荷能效
54℃
高温制冷不衰减
60℃ 稳定不停机
-25℃
低温制热稳定运行
无电辅热
17 dB(A)
内机最低噪音
18~45 容量机型
天氟地水适配范围
天氟地水（空调 + 地暖双系统）仅限 224 型（8HP）、280 型（10HP）、335 型（12HP） 三款基础模块支持，覆盖面积约 180~310m²。
335 型以上（400~680 型）及所有模块组合方案不支持天氟地水，可采用纯氟系统 + 独立地暖方案。
335 型以上（400~680 型）及所有模块组合方案不支持天氟地水，可采用纯氟系统 + 独立地暖方案。
Chapter 02
担心痛点与误区
认知先行——在选购别墅级中央空调时，您可能有以下顾虑或听过一些”误区”，我们为您逐一厘清。
误区一
“别墅大，空调肯定特别耗电”
常见误区：面积大就得配高功率，电费肯定是个无底洞。
真相：越”懂技术”的空调，越省电。尊睿别墅224型 APF 高达 5.70，远超国标一级能效对应冷量段门槛；搭载波段省电模式（20分钟正常运转 + 10分钟节电），室温波动极小却可节电 10~20%。注意：全系列 APF 按型号差异较大——224型（8HP）最高 5.70，504型（18HP）4.20，选型时请关注对应冷量段能效。
误区二
“中央空调容易漏水泡顶”
常见担心：听说中央空调冷凝水会漏下来，把吊顶泡坏，损失惨重。
真相：专业设计 + 标配防水组件 = 零风险。尊睿别墅全系标配 1200mm 高扬程冷凝水提升泵 + 防溢水浮子开关。提升泵强制排水（不依赖重力），浮子开关在水位异常时立即报警并关闭内机，双重保险杜绝泡顶。
误区三
“装空调又布地暖，太复杂占层高”
常见担心：管线多，吊顶压低，空间压抑；两套系统操作麻烦。
真相：真正的别墅空调，是融合的艺术。水模块隐藏于设备间或阳台（890×520×390mm），不占吊顶空间。内机采用 192mm 薄型机身，轻松藏入客厅吊顶。地暖管路铺设于地板下，由水模块独立控制，与空调系统互不干扰。一个线控器或手机 APP，同时控制空调和地暖。
误区四
“我不在家，空调坏了都不知道”
常见担心：长期空置的别墅，设备出故障无法及时发现，回来发现大面积损坏。
真相：AI 云感平台，替您 24 小时远程看护。尊睿别墅标配 5G 物联网模块 + Wi-Fi 双通道备份，断网不断联，出厂即联网。一旦检测到设备异常，AI 云感平台自动通过 APP 推送报警给您，同时通知售后服务主动预约上门——您还没发现故障，厂家已经在排队等上门了。
Chapter 03
系统设计与热源选型
别墅空调不是”装几个内机”，而是打造一个小气候——从热源核心到末端输配，每一环都需精确计算。

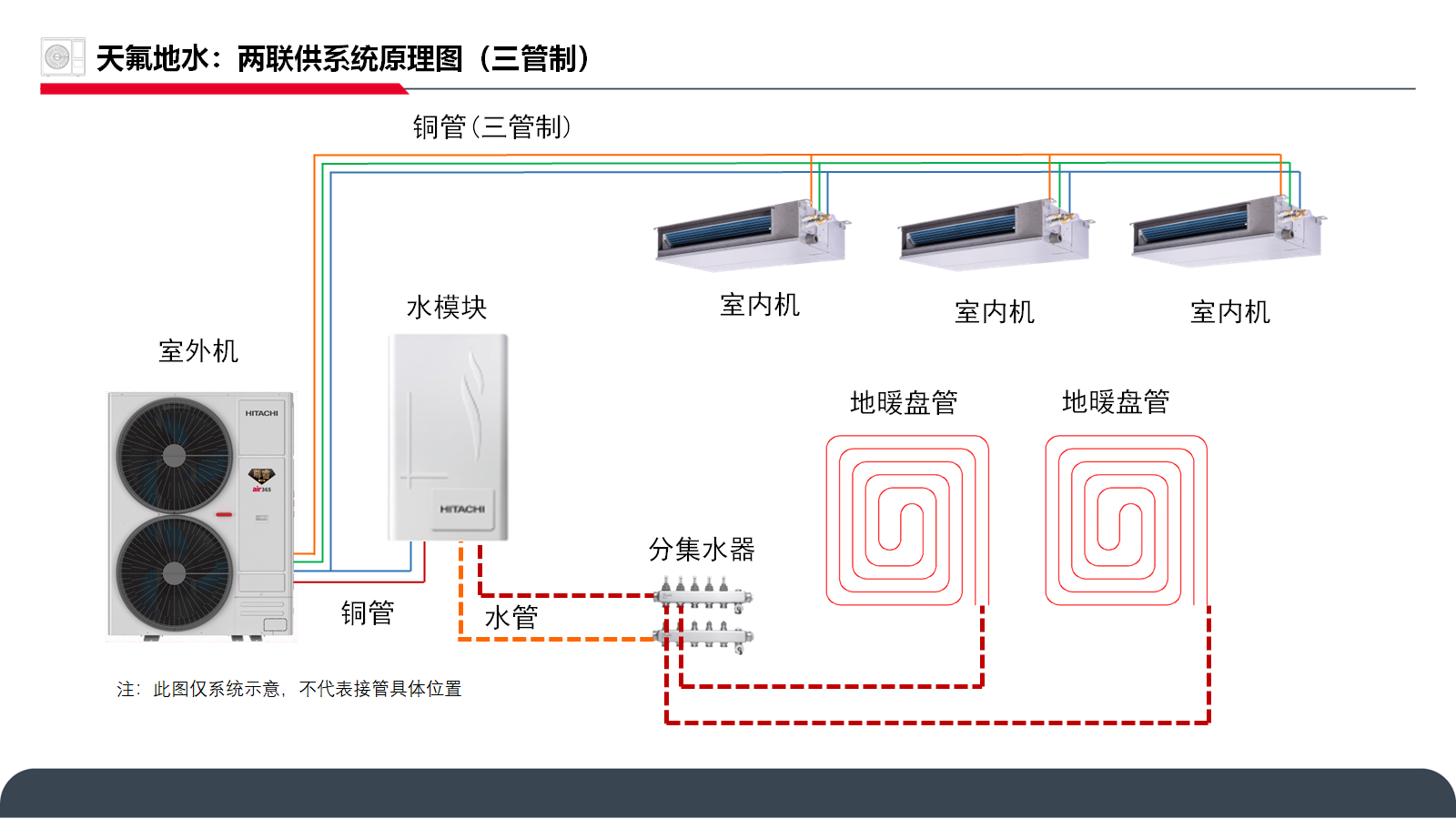

3.1 天氟地水系统架构
天氟地水 是尊睿别墅最核心的差异化方案——空调走氟路（快速制冷制热）+ 地暖走水路（舒适采暖 + 节能）。
一套外机同时解决全屋空调 + 地暖，相比传统燃气地暖，运行费用节省 40~60%。氟系统保证夏天快速降温，水地暖让冬天暖从脚起、不干燥。
一套外机同时解决全屋空调 + 地暖，相比传统燃气地暖，运行费用节省 40~60%。氟系统保证夏天快速降温，水地暖让冬天暖从脚起、不干燥。

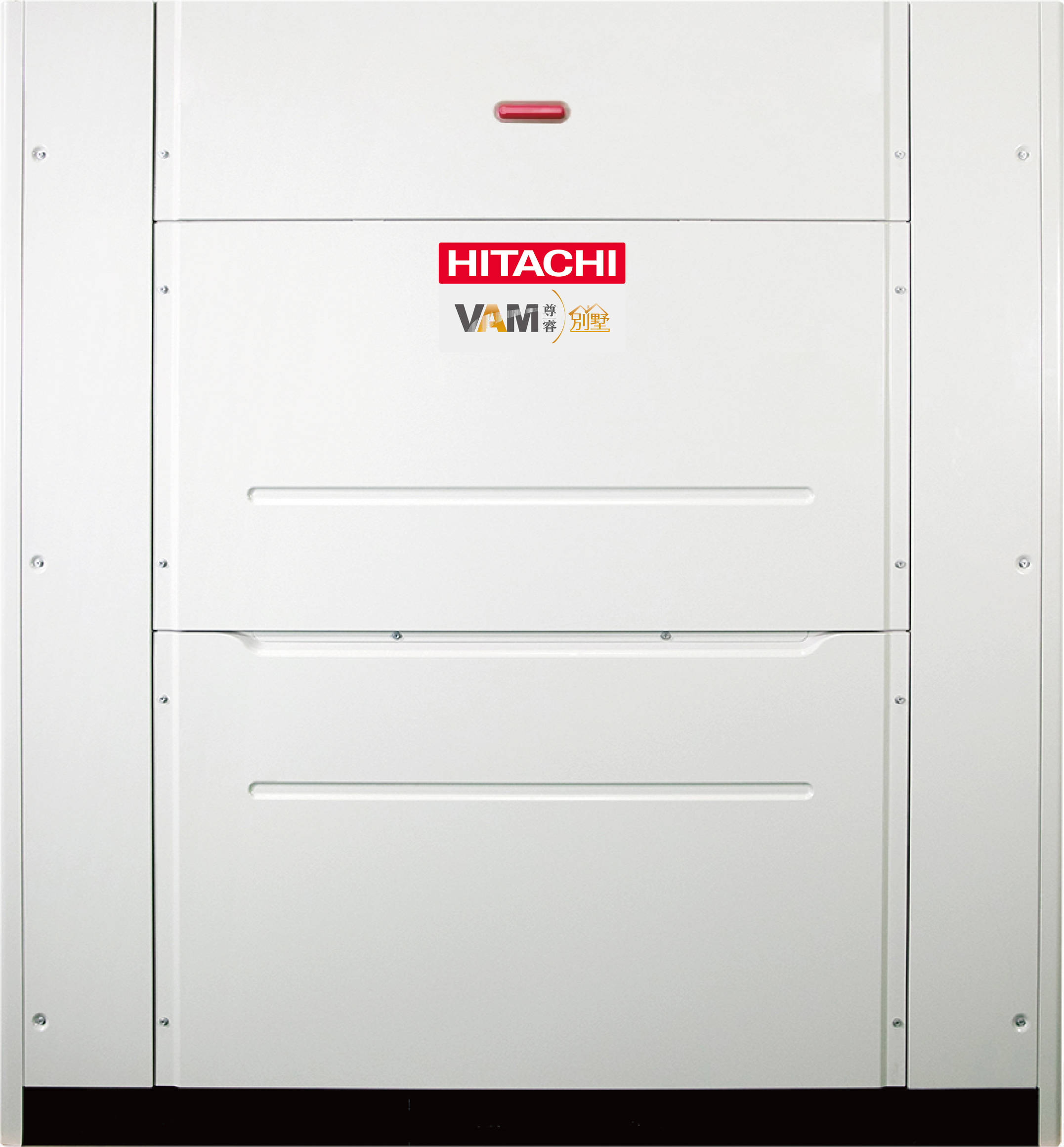

VAM 尊睿外机补气增焓涡旋压缩机
→
冷媒管路制冷/制热
→
尊睿内机氟系统快速冷暖
+
专用水模块RWMG系列
→
地暖盘管地面辐射供暖
3.2 热源核心：补气增焓涡旋压缩机
压缩机是空调的心脏。尊睿别墅全系列标配补气增焓（准二级压缩）变频涡旋压缩机，这是与普通中央空调拉开差距的根本。
相当于汽车的“涡轮增压发动机”——普通压缩机在极冷/极热天气动力不足，而补气增焓技术让压缩机在 -25℃ 依旧稳定制热、54℃ 制冷不衰减。
相当于汽车的“涡轮增压发动机”——普通压缩机在极冷/极热天气动力不足，而补气增焓技术让压缩机在 -25℃ 依旧稳定制热、54℃ 制冷不衰减。
380V 3N~
电源要求
85 Pa
外部静压（最高）
R410A
冷媒类型
50%~130%
内机配比率
3.3 基础模块选型速查
单模块覆盖 8HP~24HP（224型~680型），26HP 以上通过多模块组合实现。
| HP | 型号 | 制冷量* (kW) | 制热量 (kW) |
APF | EER | COP | 噪音 dB(A) | 内机 连接数 | 天氟 地水 |
|---|---|---|---|---|---|---|---|---|---|
| 8HP | 224型 | 22.4 | 25.0 | 5.70 | 4.72 | 4.76 | 57 | 13 | ✓ |
| 10HP | 280型 | 28.0 | 31.5 | 4.50 | 4.10 | 4.60 | 58 | 16 | ✓ |
| 12HP | 335型 | 33.5 | 37.5 | 5.05 | 4.10 | 4.39 | 59 | 19 | ✓ |
| 14HP | 400型 | 40.0 | 45.0 | 5.05 | 3.91 | 4.21 | 61 | 23 | — |
| 16HP | 450型 | 45.0 | 50.0 | 4.90 | 3.72 | 4.10 | 62 | 26 | — |
| 18HP | 504型 | 50.4 | 56.5 | 4.20 | 3.71 | 4.12 | 62 | 26 | — |
| 20HP | 560型 | 56.0 | 63.0 | 4.70 | 3.57 | 3.99 | 62 | 33* | — |
| 22HP | 615型 | 61.5 | 69.0 | 4.70 | 3.39 | 3.80 | 63 | 36* | — |
| 24HP | 680型 | 68.0 | 75.0 | 4.70 | 3.20 | 3.59 | 64 | 40* | — |
* 560/615/680型连接物联网模块时APP仅能检测32台内机。APF金色标注为全系列最高值；红色标注为未达对应冷量段国标一级门槛。
9.53~15.88
液管管径 (mm)
19.05~28.6
气管管径 (mm)
950~1600
宽度范围 (mm)
216~395
净重范围 (kg)
⚠ 天氟地水适配范围（选型必读）
天氟地水（空调 + 地暖双系统）仅限 224 型（8HP）、280 型（10HP）、335 型（12HP） 三款基础模块支持，覆盖面积约 180~310m²。
400 型及以上（14HP~24HP）及所有两模块/三模块/四模块组合方案均不支持天氟地水。 310m² 以上别墅如需天氟地水，可采用多台小容量模块并联（如 2 台 335 型各配 1 个水模块），或纯氟系统 + 独立地暖方案。
水模块规格：RWMG-160/200/280FWNZ1Q，尺寸 890×520×390mm，标配 DC 变频水泵，出水温度 20~55℃ 可调，支持 OTC 室外温度补偿。
400 型及以上（14HP~24HP）及所有两模块/三模块/四模块组合方案均不支持天氟地水。 310m² 以上别墅如需天氟地水，可采用多台小容量模块并联（如 2 台 335 型各配 1 个水模块），或纯氟系统 + 独立地暖方案。
水模块规格：RWMG-160/200/280FWNZ1Q，尺寸 890×520×390mm，标配 DC 变频水泵，出水温度 20~55℃ 可调，支持 OTC 室外温度补偿。
3.4 多模块组合方案（26HP~96HP）
26HP 及以上由多台基础模块并联组合实现：
• 两模块组合：26HP~34HP，宽度约 2160~3200mm
• 三模块组合：36HP~66HP
• 四模块组合：68HP~96HP（至2720型，272.0kW）
全系采用 380V 三相五线制电源，外部静压最高 85Pa（可接较长风管，解决”死胡同”机位）。物联网模块连接时 APP 监测上限 32 台内机，560/615/680 型需注意此限制。
• 两模块组合：26HP~34HP，宽度约 2160~3200mm
• 三模块组合：36HP~66HP
• 四模块组合：68HP~96HP（至2720型，272.0kW）
全系采用 380V 三相五线制电源，外部静压最高 85Pa（可接较长风管，解决”死胡同”机位）。物联网模块连接时 APP 监测上限 32 台内机，560/615/680 型需注意此限制。
3.5 尊睿家族产品线对比
客户常问”尊睿别墅和尊睿全效有什么区别”，以下对比助您快速定位：
对比维度
尊睿别墅
尊睿全效 II
VAM mini II
定位
别墅 / 大平层
高端温湿双控
中大户型经典
容量范围
25.2~272.0 kW
12.5~33.5 kW
11.2~33.5 kW
出风方式
顶出风
侧出风
侧出风
三管制温湿双控
不支持
✓ 支持
不支持
天氟地水
✓ 支持（限3款）
✓ 支持
✓ 支持
模块组合
✓ 最多4模块
不支持
不支持
APF 最高
5.70
6.20
6.20
压缩机
补气增焓涡旋
双转子/涡旋
双转子
尊睿全效 II 和 mini II 的 APF 6.20 为小冷量段数据，不同容量段 APF 各异。尊睿别墅为大容量顶出风产品线，能效标准不同，不可直接对比 APF 数值。
Chapter 04
输配、末端与控制
“好心脏”需要”好血管”、”好手脚”和”好大脑”——从冷媒输配到室内末端，再到智能控制，每一环都决定最终体验。
4.1 输配系统 — 冷媒管道规格
最大实际配管长度
≤ 175 m
最大等效配管长度
≤ 200 m
室内外机最大高差
≤ 50 m
外部静压（最高）
85 Pa
冷媒类型
R410A
制冷剂流量控制
电子膨胀阀
冷媒管径按型号分级：
224~280 型液管 φ9.53 / 气管 φ19.05~22.2；
335~450 型液管 φ12.7 / 气管 φ25.4~28.6；
504~680 型液管 φ15.88 / 气管 φ28.6。
分歧管使用日立原厂件，确保冷媒分配均匀。85Pa 高静压意味着可接较长风管，有效解决”死胡同”机位安装难题。
4.2 室内机系列 — 六类末端选型
DC薄型风管式（标准型）
RPIZ 系列 · 192mm 薄型机身
噪音 20~35 dB(A) · 标配提升泵+浮子开关
适用：卧室、书房、客餐厅
噪音 20~35 dB(A) · 标配提升泵+浮子开关
适用：卧室、书房、客餐厅

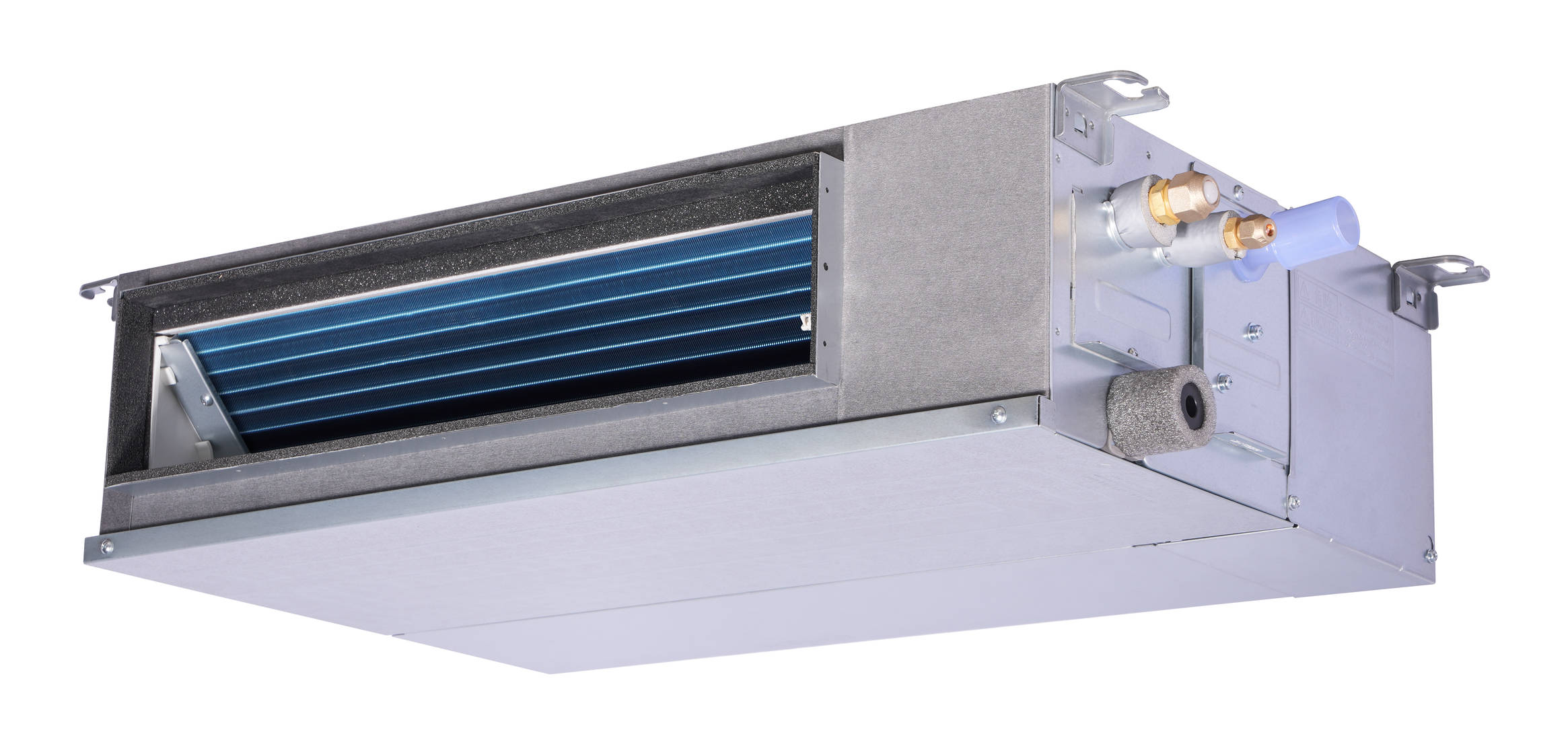

DC薄型风管式（净化型）
RPIZ 系列 · 标配 PE 纯净生态模块
自清洁 + PE 净化双重净化 · 192mm 薄型
适用：儿童房、老人房、主卧
自清洁 + PE 净化双重净化 · 192mm 薄型
适用：儿童房、老人房、主卧
纤薄瀑式送风室内机
RCIS 系列 · 192mm 超薄 · 进深仅 345mm
下出风 · 灯槽专用 · 3D 送风 32°~86°
适用：挑高客厅、电视柜上方
下出风 · 灯槽专用 · 3D 送风 32°~86°
适用：挑高客厅、电视柜上方

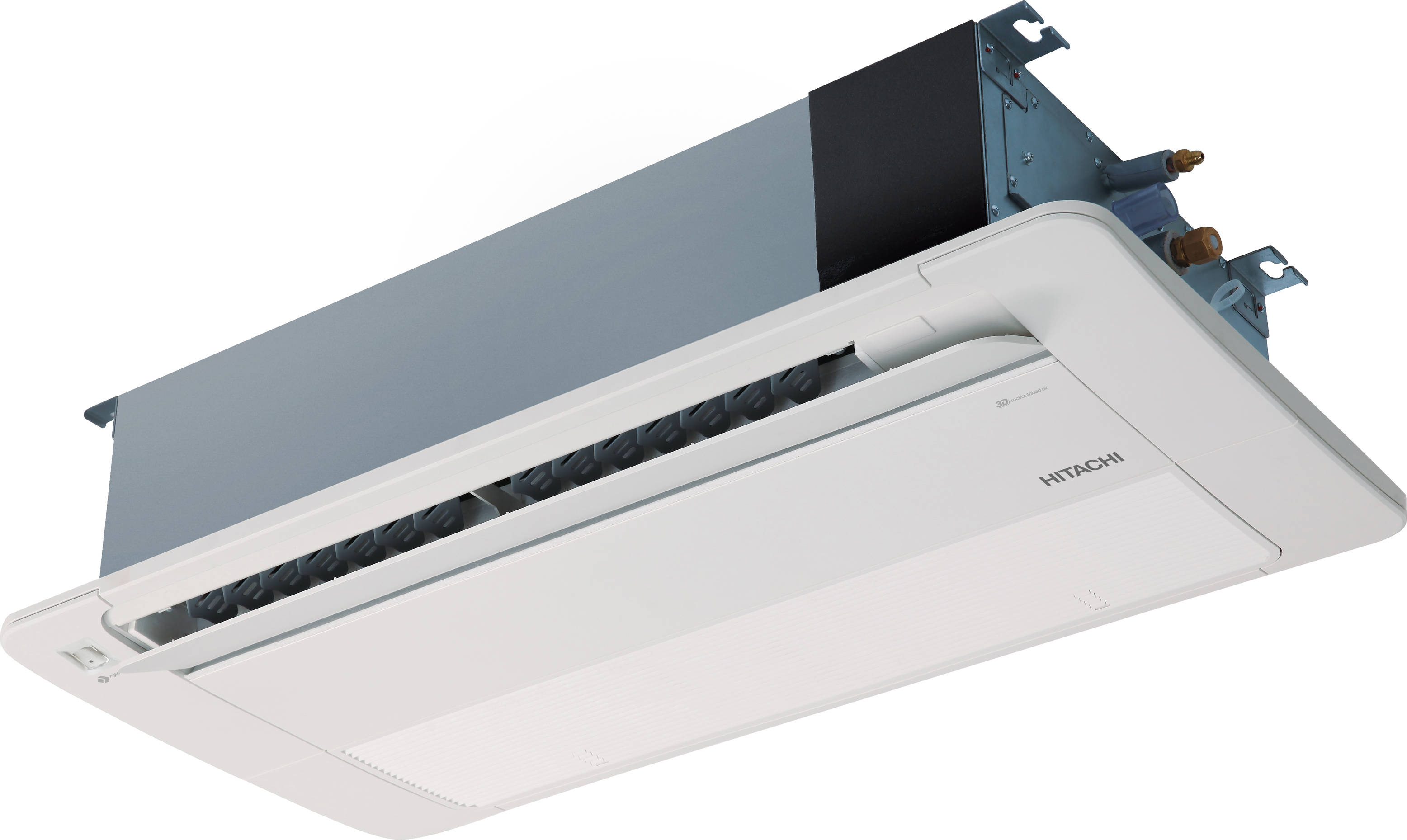

单面出风嵌入式
RCIS 系列 · 嵌入式安装 · 面板精美
单向送风 · 简约一体化设计
适用：走廊、玄关、衣帽间
单向送风 · 简约一体化设计
适用：走廊、玄关、衣帽间

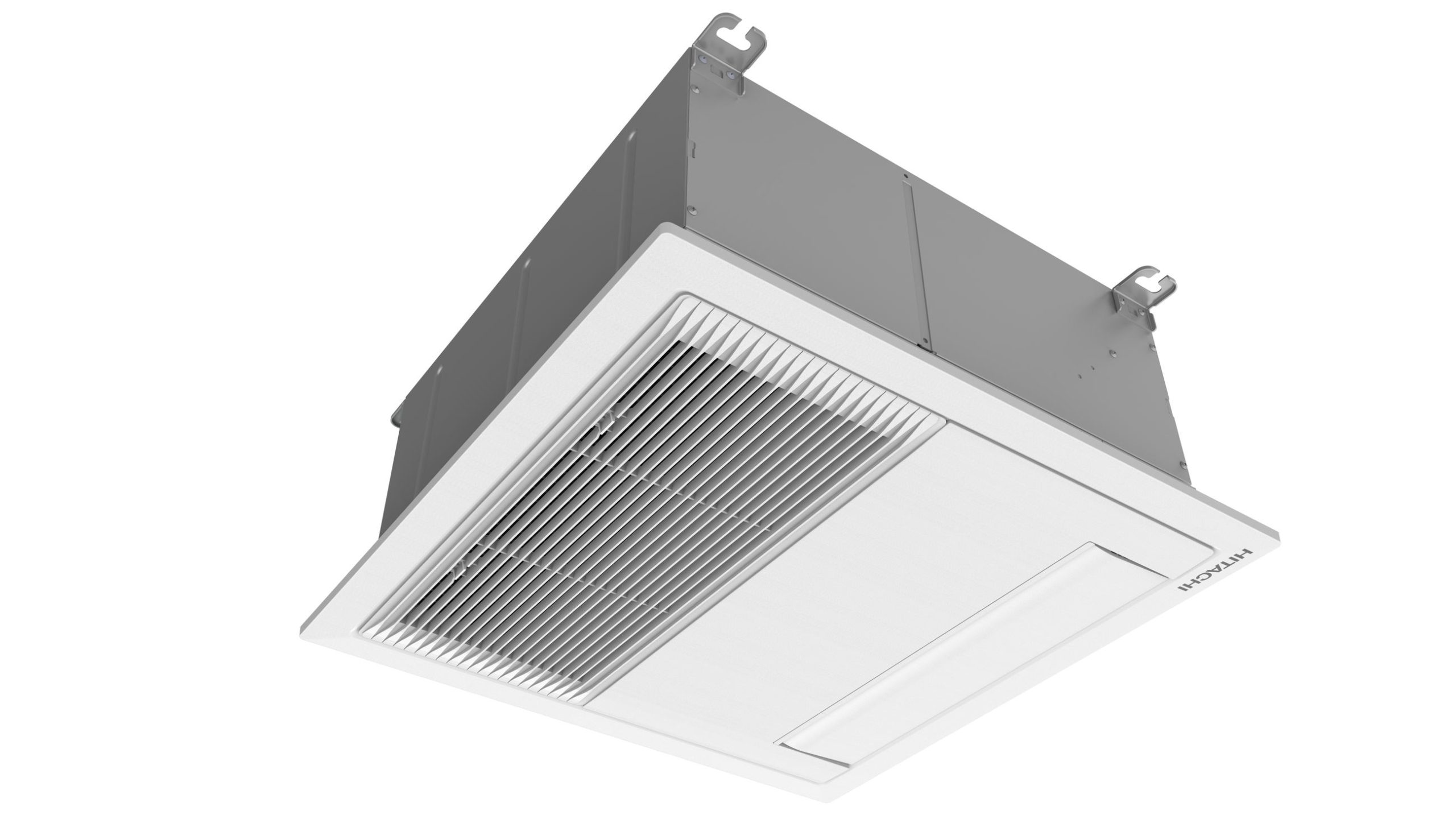

厨房专用嵌入式
RCIS 系列 · 耐油污 专用设计
嵌入式安装 · 不占操作空间
适用：开放式厨房、中厨
嵌入式安装 · 不占操作空间
适用：开放式厨房、中厨

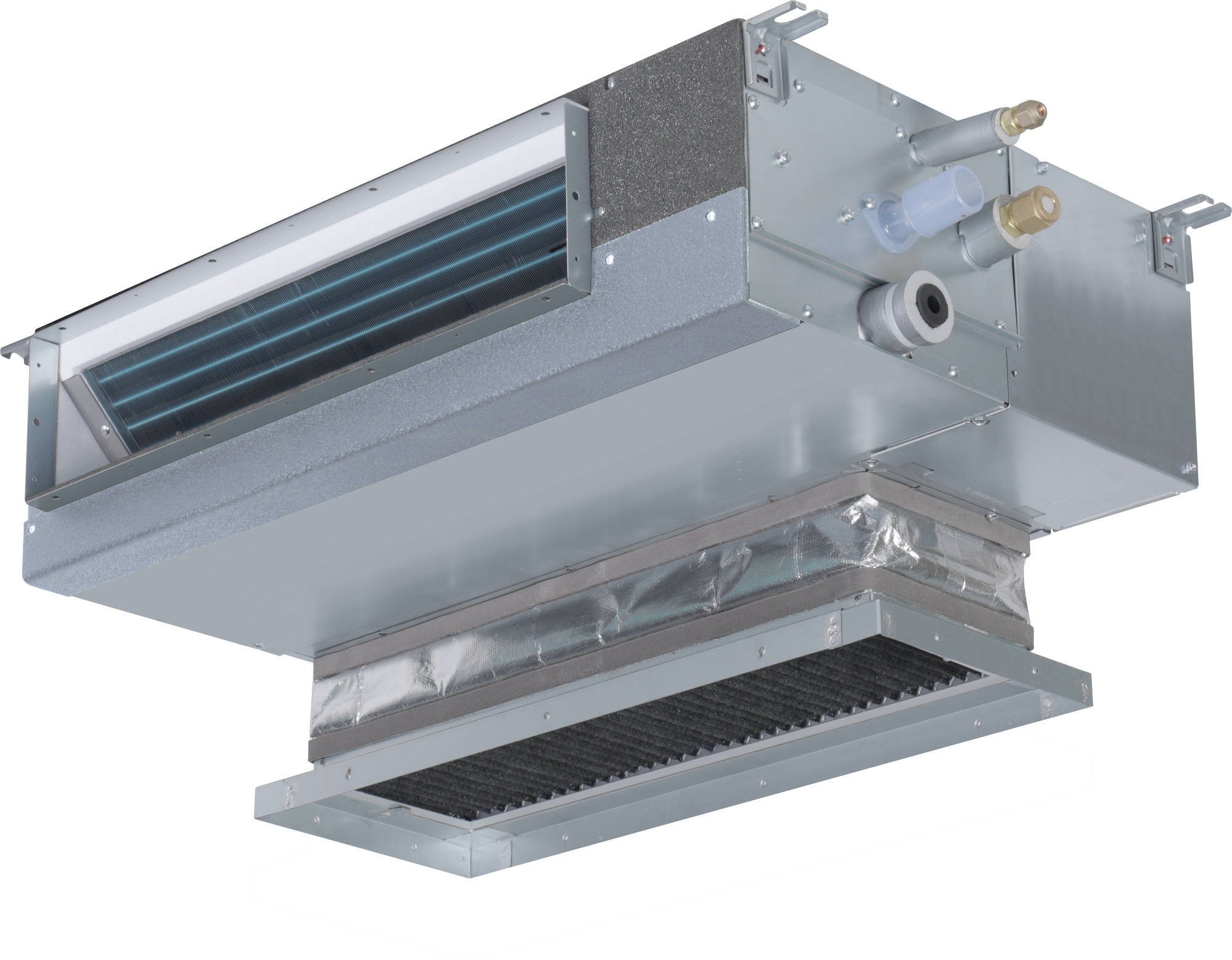

厨房专用风管式
RPIZ 系列 · 耐油污 专用设计
风管隐藏安装 · 标配净化功能
适用：中厨、西厨
风管隐藏安装 · 标配净化功能
适用：中厨、西厨
全系内机标配冷凝水提升泵（扬程 1200mm）+ 浮子开关，双重防泡顶。净化型内机标配 PE 纯净生态模块，支持 56℃ 高温杀菌。
4.3 控制系统 — 从全局到分室的智慧大脑
控制层级分明，一屏掌控全屋：
• AI 云感平台 + 日立智家 APP——远程开关、场景模式（回家/离家/睡眠）、设备健康诊断、OTA 远程升级
• 尊睿专用线控器（PC-P1H8QA 等）——同时控制 空调 + 地暖 + 新风，一线控双系统
• 各房间分室线控器——独立设定温度、风速、模式，老人怕冷调高、年轻人怕热调低，互不干扰
• 智慧集控屏（4寸/11寸）——整合空调、新风、地暖、灯光控制于一面屏幕
• 水温控制器（PC-WMH8Q）——设定水模块出水温度 20~55℃，支持 OTC 室外温度补偿
• AI 云感平台 + 日立智家 APP——远程开关、场景模式（回家/离家/睡眠）、设备健康诊断、OTA 远程升级
• 尊睿专用线控器（PC-P1H8QA 等）——同时控制 空调 + 地暖 + 新风，一线控双系统
• 各房间分室线控器——独立设定温度、风速、模式，老人怕冷调高、年轻人怕热调低，互不干扰
• 智慧集控屏（4寸/11寸）——整合空调、新风、地暖、灯光控制于一面屏幕
• 水温控制器（PC-WMH8Q）——设定水模块出水温度 20~55℃，支持 OTC 室外温度补偿
| 控制方式 | 型号 | 空调 | 地暖 | 新风 | 语音 | APP |
|---|---|---|---|---|---|---|
| 有线遥控器 | PC-P1H8QA | ✓ | ✓ | ✓ | — | — |
| 无线遥控器 | PC-LH8QHA | ✓ | — | — | — | — |
| 智慧集控屏（4寸） | — | ✓ | ✓ | ✓ | ✓ | — |
| 智慧集控屏（11寸） | — | ✓ | ✓ | ✓ | ✓ | — |
| 日立智家 APP | — | ✓ | ✓ | ✓ | — | ✓ |
| 5G 物联网模块 | 标配内置 | 出厂即联网，Wi-Fi 双通道备份；AI 云感 24h 主动监测，异常自动报警 + 通知售后 | ||||

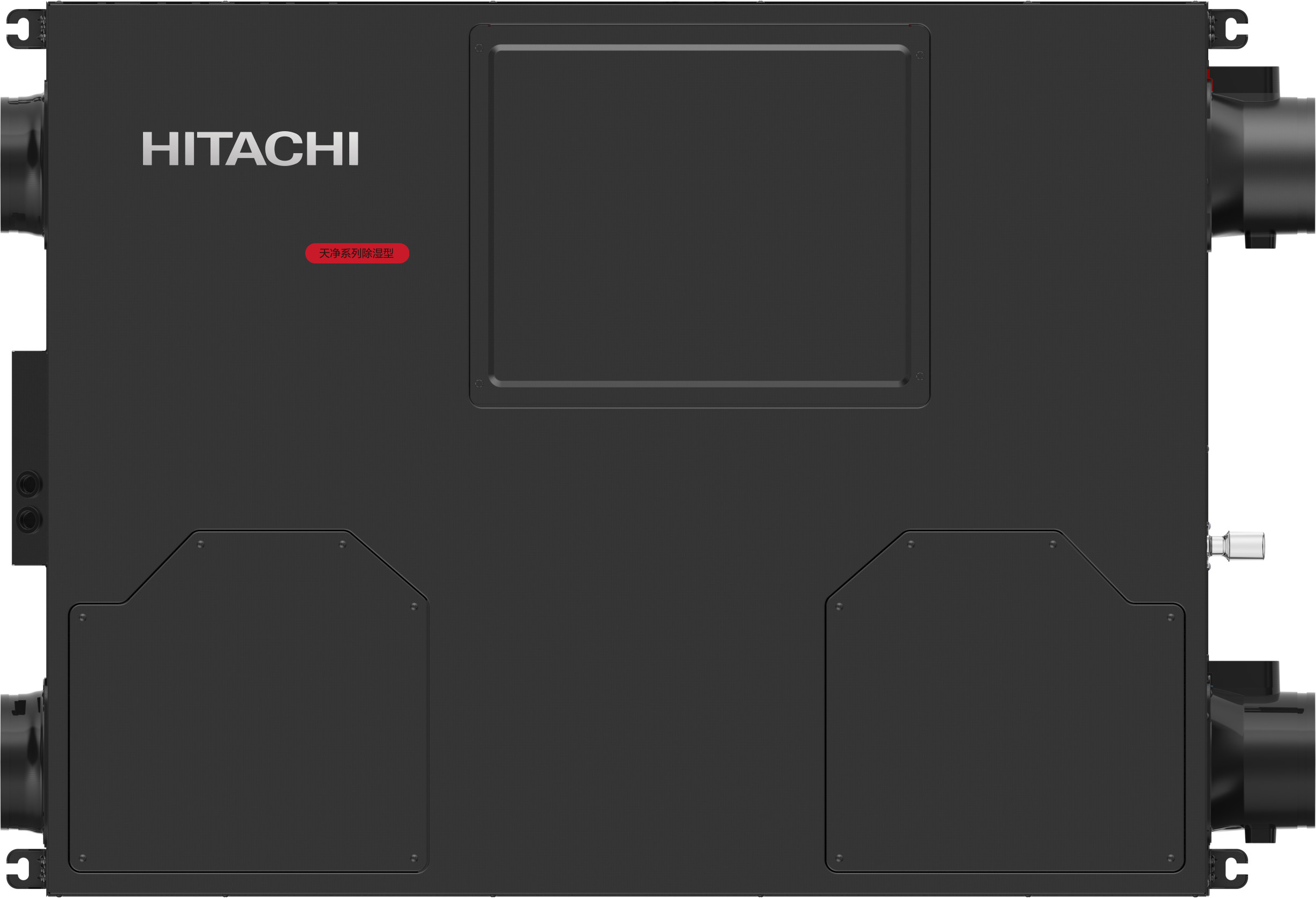

4.4 新风除湿系统 — 全屋空气质量管理
NewAir 新风除湿芯 实现双向换气 + 精准除湿，与内机联动打造全屋洁净空气：
• 全热交换器——双向流换气，回收排风能量，节能同时保证新风供应
• 10℃ 超低温除湿——即使春秋季低温环境，除湿芯依然正常工作，无人值守自动运行
• 微正压保护——室内维持微正压，防止室外污浊空气渗入
• 除湿温度下限：10℃（低于此温度除湿功能受限）
• 全热交换器——双向流换气，回收排风能量，节能同时保证新风供应
• 10℃ 超低温除湿——即使春秋季低温环境，除湿芯依然正常工作，无人值守自动运行
• 微正压保护——室内维持微正压，防止室外污浊空气渗入
• 除湿温度下限：10℃（低于此温度除湿功能受限）
PM2.5 过滤效率 — 三级净化体系
PE 纯净生态模块（标配）
94.46%
负离子高效除 PM2.5 / 甲醛 / 异味 / 除菌
PE+ 模块（选配升级）
98%
PE 模块增强版，净化效率进一步提升
新风芯 HEPA 滤网
97.2%+
独立新风系统 HEPA 物理过滤，非 PE 模块数据
⚠ 注意区分：PE 模块 PM2.5 净化效率 94.46%，新风芯 HEPA 滤网 PM2.5 过滤效率 97.2%——两者是不同的净化路径，数据不可混用。
Chapter 05
品牌阵营与选型决策
看清市场全貌，找对属于自己的方案。从技术路线到品牌定位，再到具体推荐，一步步帮您做对决策。
5.0 别墅中央空调技术路线分类
别墅中央空调市场存在四种主流技术路线。不同的技术路线决定了制冷制热的方式、舒适度、能耗和使用体验。
天氟地水 — 氟机制冷 + 水地暖制热
代表品牌：日立尊睿别墅
核心特点：分体式设计，一台外机同时驱动氟系统（夏季快速制冷）和水系统（冬季舒适地暖），标配净化 + AI 云感 5G 联网
核心特点：分体式设计，一台外机同时驱动氟系统（夏季快速制冷）和水系统（冬季舒适地暖），标配净化 + AI 云感 5G 联网
适合：追求极致舒适、健康、节能一步到位的高端别墅客户
纯氟系统（多联机）
代表品牌：大金 VRV 高端、三菱电机菱耀、格力 Star
核心特点：单一氟系统完成冷暖，技术成熟、安装简便，制冷快
核心特点：单一氟系统完成冷暖，技术成熟、安装简便，制冷快
适合：预算优先、对地暖无硬性需求，或已有独立采暖系统的客户
天水地水（热泵两联供）
代表品牌：日立水墅适、美的领航者、约克
核心特点：纯水系统走空调与地暖，舒适度极佳，但制冷较慢、系统复杂、维护门槛高
核心特点：纯水系统走空调与地暖，舒适度极佳，但制冷较慢、系统复杂、维护门槛高
适合：超大别墅或商业项目，不介意多系统维护
纯水系统
代表品牌：特灵、约克、开利
核心特点：大型中央水系统，初装贵、占地大、需专人维护
核心特点：大型中央水系统，初装贵、占地大、需专人维护
适合：超大型别墅（>1000㎡）或商业综合体
5.1 日立 VAM 尊睿别墅 — 核心定位
品牌定位
日立中央空调旗下，面向高端别墅及大平层市场的旗舰产品线
核心理念
全屋空气管家 — 集成冷暖、新风、除湿、净化、智能控制于一体
目标客户
180–580㎡ 别墅/大平层业主，追求舒适、健康、节能、智能、省心的一站式解决方案
核心卖点
• 补气增焓涡旋压缩机 — 自研核心技术，-25℃ 制热 54℃ 制冷不衰减
• 天氟地水（分体式） — 市场稀缺的氟水双系统
• 智能双净化（标配） — 自清洁 + PE 纯净生态模块
• AI 云感平台（5G 标配） — 出厂即联网，主动守护
• 天氟地水（分体式） — 市场稀缺的氟水双系统
• 智能双净化（标配） — 自清洁 + PE 纯净生态模块
• AI 云感平台（5G 标配） — 出厂即联网，主动守护
竞品对标
• 大金 VRV 高端系列
• 三菱电机菱耀系列
• 美的领航者四
核心差异：天氟地水 + 自研压缩机 + 全净化标配 + AI云感
• 三菱电机菱耀系列
• 美的领航者四
核心差异：天氟地水 + 自研压缩机 + 全净化标配 + AI云感
5.2 别墅中央空调选型决策树
按以下决策路径，快速定位最适合您家的方案。
别墅 / 大平层 180–580㎡
是否需要地暖？
Y 是
→
是否已有独立热源（冷凝炉/空气能）？
已有 → 纯氟系统：尊睿外机 + 净化型内机
适用：已有优秀采暖，新装空调注重制冷与净化
未决定/新建 → 尊睿天氟地水系统
适用：新建别墅，追求极致舒适节能
已有 → 纯氟系统：尊睿外机 + 净化型内机
适用：已有优秀采暖，新装空调注重制冷与净化
未决定/新建 → 尊睿天氟地水系统
适用：新建别墅，追求极致舒适节能
N 否
→
预算是否充足？
充足 → 纯氟高配：尊睿外机 + 净化型内机 + 新风芯
适用：品质升级，对净化与健康有高要求
有限 → 纯氟标准：尊睿外机 + 标准型内机
适用：预算优先，但仍享受核心技术
充足 → 纯氟高配：尊睿外机 + 净化型内机 + 新风芯
适用：品质升级，对净化与健康有高要求
有限 → 纯氟标准：尊睿外机 + 标准型内机
适用：预算优先，但仍享受核心技术
5.3 龙脉首推方案 — 按户型与需求分类
一句话总结：追求终极舒适、健康、便捷的别墅业主，日立尊睿别墅是其不二之选。
龙脉暖通作为日立核心战略合作伙伴，提供设计 → 施工 → 调试 → 售后全链路服务。每个项目均按《日立品牌(家中板块)设计指导书》规范设计，确保系统四要素（热源、输配、末端、控制）100% 匹配。
龙脉暖通作为日立核心战略合作伙伴，提供设计 → 施工 → 调试 → 售后全链路服务。每个项目均按《日立品牌(家中板块)设计指导书》规范设计，确保系统四要素（热源、输配、末端、控制）100% 匹配。
| 户型 / 需求 | 推荐方案 | 理由 |
|---|---|---|
| ★ 天氟地水旗舰方案 | ||
| 新建别墅 180–300㎡ |
尊睿天氟地水：外机 + 1 个水模块 + 全套净化型内机 + NewAir 新风 + 地暖分集水器 | 一步到位，兼顾舒适、节能、健康，别墅标配 |
| 新建别墅 300–580㎡ |
尊睿天氟地水（多模块并联）：外机模块化组合 + 2 个水模块 + 全屋净化型内机 + 中央新风系统 | 超大空间精准覆盖，满足分区独立控温需求 |
| 追求极致健康 老人/小孩/敏感体质 |
尊睿天氟地水 + 升级版净化：全屋净化型内机 + 新风芯 + 除湿芯 + 联动空气监测仪 | 全天候、全维度洁净空气，打造”天然氧吧” |
| ★ 纯氟系统精选方案 | ||
| 别墅精装改造 （已装修） |
纯氟系统：尊睿外机 + 净化型内机（明装/局部吊顶） + 无线联动控制 | 无需破坏装修，1–3 天竣工，快速享受 |
| 别墅 + 独立采暖 （已有冷凝炉） |
纯氟系统：尊睿外机 + 净化型内机 + 新风芯 | 专注空调功能，采暖由独立系统负责，互不干扰 |
⚠ 以上为标准化方案推荐。实际配置需由龙脉暖通工程师进行专业的负荷计算、水力计算和管路设计后确定，请联系方案顾问获取您的专属方案。
Chapter 06
真实客户案例
每一份案例都可溯源、可验证。所有客户姓名已脱敏处理，数据为客户自行提供或在我方指导下计算，未做加工美化。
[案例实景图]
天氟地水旗舰
案例一：成都顶级别墅 · 450㎡
原有痛点
原有中央空调夏季制冷不均，二楼西晒主卧”热得睡不着”；冬季制热干燥，头热脚冷问题突出；地下室常年潮湿有霉味；客户长期在外，希望远程监控。
解决方案
VAM 尊睿 680HP 外机 + 尊睿专用水模块 ×2（分别负责一二楼地暖）+ 全屋 12 台净化型内机（含 3D 出风口用于挑高客厅）+ 各层独立 NewAir 新风芯与除湿芯 + 全屋 11 寸智慧集控屏 + 日立智家 APP 远程控制。
使用效果
夏季全屋温度均匀，西晒主卧依然凉爽；冬季地暖稳定 22℃，老人小孩赤脚不干燥；地下室全年湿度 50–60%，无霉味；远程”回家模式”提前 2 小时自动开启。
客户反馈：“以前冬天回家，空调开半小时还是冷飕飕的，现在地暖一开，整个家都是暖的，而且不干燥。手机看一眼就知道家里空调运行的情况，心里踏实多了。”
核心亮点：顶级别墅从”冷暖不均”到”全屋四季如春”的系统性解决方案。
[案例实景图]
纯氟高配
案例二：成都大平层 · 260㎡
原有痛点
新房装修，需要高效快速制冷；对地暖无硬性需求但担心空调制热效果不佳；妻子对儿童房和保姆房空气质量格外在意。
解决方案
VAM 尊睿 504HP 外机 + 全屋 6 台净化型内机（儿童房/主卧/保姆房优先配置 PE+）+ 两套 NewAir 新风芯（分别负责活动区和休息区）+ 智慧集控屏（4 寸）+ 日立智家 APP。
使用效果
开机 10 分钟，客厅温度从 32℃ 降至 26℃；冬季制热不输同小区燃气地暖，且无干燥感；入住前内机自清洁 + PE 模块运行一周，甲醛含量从 0.12mg/m³ 降至 0.03mg/m³（国标安全值 0.08mg/m³）。
客户反馈：“当初纠结要不要装地暖，设计师推荐纯氟系统说日立制热效果很好。冬天用了确实靠谱。最惊喜的是除甲醛功能，搬进去完全不用担心甲醛问题，特别放心。”
核心亮点：大平层以制冷为主、兼顾制热和净化的首选方案。
[案例实景图]
AI 云感守护
案例三：别墅空置期管理 · AI 远程守护
原有痛点
客户常年在国内外出差，别墅一年空置时间超 8 个月。需保持地下室除湿和空气流通，防止发霉和设备腐坏。人不在家最担心漏水与设备故障。
解决方案
依靠尊睿别墅标配的 5G 联网 + AI 云感平台。”离家模式”下地下室除湿芯自动运行、湿度控制在 55%。全天候远程监测设备状态与温湿度，异常自动推送报警。
关键事件
2025 年 7 月，AI 云感监测到二楼内机水位异常，自动推送报警至用户和售后。售后上门检查发现排水管被落叶堵塞，及时处理，避免了一次泡顶风险。
客户反馈：“最怕的就是发霉、怕漏水。装了尊睿后在手机上一看，家里什么情况都清清楚楚。上次排水管堵了，我还没反应过来，售后就打电话说检测到异常，已经派人去修了。这才是真正的’无人值守、安心放心’。”
核心亮点：AI 云感平台在别墅空置期的主动守护能力，解决”长期空置难以维护”的终极痛点。
[案例实景图]
明装改造
案例四：老房改造 · 180㎡ 明装全案
原有痛点
原有挂机空调无法覆盖挑高客厅，夏季制冷效果差；外机挂在墙上影响美观。想装中央空调，又不想大动干戈破坏原有装修。
解决方案
VAM 尊睿 335HP 外机安装于屋顶花园，不占视觉空间；全屋 7 台 192mm 薄型内机采用超薄风管，走踢脚线空间明装或局部吊顶遮蔽；无线远程控制，不破坏原有墙面。
使用效果
3 天完工，全屋 7 台内机，老房换新颜。制冷/制热效果提升显著，且没有破坏原有装修，外观整洁协调。
客户反馈：“邻居们都问我，你家怎么装中央空调的，又没看到动工？我说日立可以明装，3 天搞定，他们都很惊讶。现在夏天客厅开空调，再也不会一个角落冷、一个角落热了。”
核心亮点：老房/已装修别墅也能享受尊睿级别的舒适与美观，3 天完工，无缝衔接。
Chapter 07
选购与维护实用手册
从”买对”到”用久”，一份手册解决选购、报价、验收和维护的所有疑问。
7.1 尊睿别墅系统报价参考
以下为标准化配置参考价，含设计、施工、主材与辅材（不含吊顶恢复）。实际价格因户型复杂度、选材、施工难度而异，请联系方案顾问获取专属报价。
| 配置类型 | 面积参考 | 参考总价（含安装） | 备注 |
|---|---|---|---|
| 尊睿纯氟系统（高配） | 180–300㎡（约 8–12 台内机） | 约 10–15 万元 | 标配净化型内机 + 新风芯 + 智慧集控屏 |
| 尊睿天氟地水系统（标准） | 200–400㎡（约 10–15 台内机） | 约 15–25 万元 | 含 1 个水模块 + 全屋地暖 + 新风中控 |
| 尊睿天氟地水系统（豪华） | 300–580㎡（约 15–20 台内机） | 约 20–35 万元 | 多水模块 + 多新风芯 + 全屋智慧集控 |
| 老房/已装修明装改造 | 180–300㎡（约 8–12 台内机） | 约 8–12 万元 | 纯氟系统，快速施工，3 天完工 |
注：2026 年龙脉暖通服务报价，参考外机单台面价 3.3 万–8.0 万元（不含安装费）。实际报价需由工程师现场勘测后出具。
7.2 常见问题 FAQ（别墅专用）
Q1尊睿别墅和普通中央空调有什么区别？
核心区别在三点。① 压缩机：普通空调用双转子/普通涡旋，尊睿用补气增焓涡旋压缩机，低温/高温性能更强；② 天氟地水：尊睿独有，一台外机同时搞定空调和地暖，兼顾快速制冷与舒适制热；③ 标配净化 + AI 云感：不用额外买空气净化器，不用装宽带，自带 5G 互联网主动守护。
Q2别墅做天氟地水，施工会不会很复杂？
会，所以必须找专业团队。龙脉暖通有日立专项设计认证，从负荷计算、冷媒管计算、水模块/分集水器位置规划到联动调试，都需要经验丰富的工程师。建议在设计阶段就与施工方密切沟通。
Q3尊睿别墅的外机会不会很大、很占地方？
不占。外机采用顶出风模块化设计，可安装于屋顶、设备阳台、地面花园角落。外机尺寸约 1725×950×765mm，比想象中紧凑。多个外机可并联，整体美观协调。
Q4地暖模块放在哪里？
一般放在设备间、阳台、走廊吊顶或地下室。尺寸约 890×520×390mm（一个水模块）。需保证该空间通风、防冻、不漏水。
Q5厨房能装尊睿内机吗？
尊睿系列本身标配内机不适合厨房（易积油、腐蚀）。建议厨房单独选配日立专用厨房内机（耐油污），或保持原有分体机。
Q6长期不住，空调需要关掉吗？
建议保持地下室除湿功能（NewAir 除湿芯自动运行），防止发霉。其他区域可关机，但建议保持内机通风防止内部潮湿。如冬天空置，需排空水模块和地暖管道内的水，防止冻裂。
Q7售后维修是不是很麻烦？
不麻烦。尊睿别墅标配 5G 物联网 + AI 云感平台，系统能自动检测 90% 以上常见故障并主动推送。小问题可远程诊断。龙脉暖通提供标准 2 年整机保修 + 满 5 年活动升级至 5 年/10 年，用保险兜底让您无后顾之忧。
7.3 系统验收核心红线
施工时请要求施工方拍照存档每个关键节点，方便日后维护定位。
| 验收项目 | 合格标准 | 不合格后果 |
|---|---|---|
| 外机位置 | 安装稳固，通风散热良好，噪音对室内影响最小 | 散热不良 → 效率下降 → 影响寿命 |
| 冷媒管 | 管径满足流量要求，保温层完好，无漏氟（保压测试通过，稳压 ≥24h 无压降） | 小管径 → 效果差；漏氟 → 不制冷/热 |
| 天氟地水模块 | 水模块进出水方向正确，与地暖管道连接牢固，无渗漏 | 漏水 → 泡顶/损坏设备 |
| 地暖回路 | 每路长度 ≤120m（De16）或 ≤150m（De20），水力平衡测试达标 | 近热远冷，系统不稳定 |
| 内机安装 | 水平安装，排水坡度 ≥1%，提升泵接线正常，浮子开关功能测试合格 | 漏水泡顶 |
| 新风/除湿芯 | 过滤效率达标，除湿效果正常，远程控制响应正常 | 净化/除湿功能失效 |
| 控制系统 | 线控器、APP、AI 云感平台全部联调正常，场景模式（回家/离家/睡眠）测试通过 | 智能功能无法使用 |
| 打压测试（氟系统） | 保压压力达到规定值，稳压 ≥24 小时无压降 | 漏氟风险，后期需拆吊顶维修 |
⚠ 提醒：外机位置、保压压力表、水模块接线、分集水器水路——这四个关键节点必须拍照存档。
Chapter 08
迭代日志与内容溯源
活着的知识库。本文档采用持续迭代的活文档模式，每版新增或修订内容均在此记录，确保信息来源清晰、可追溯。
8.1 版本更新说明
| 版本 | 发布日期 | 更新内容 |
|---|---|---|
| V8.0 | 2026年6月 | 新增第八章：迭代日志与内容溯源体系，建立版本追溯与知识库引用索引 |
| V7.0 | 2026年5月 | 新增第七章：选购建议 + FAQ（别墅专用7问）+ 验收红线（8项核心验收标准） |
| V6.0 | 2026年4月 | 新增第六章：4组真实客户案例，含安装面积、配置方案、用户反馈，可溯源 |
| V5.0 | 2026年3月中旬 | 新增第五章：品牌阵营与选型决策，含日系/国产路线分析 + 3套首推方案 |
| V4.0 | 2026年3月上旬 | 新增第四章：输配、末端与控制，含内机矩阵、净化模块、AI云感平台、VIP服务 |
| V3.0 | 2026年2月 | 新增第三章：系统设计与热源选型，含天氟地水原理、压缩机技术、选型表 |
| V2.0 | 2026年1月 | 新增第二章：6大常见误区与真相澄清，含销量数据与市场地位说明 |
| V1.0 | 2025年12月 | 初始版本：封面 + 第一章产品定位（核心参数、定位分析、HP说明） |
8.2 待更新计划
| 计划版本 | 预计时间 | 计划更新内容 | 优先级 |
|---|---|---|---|
| V8.1 | 2026年7月 | 补充最新客户案例（2026年上半年安装项目） | 中 |
| V8.2 | 2026年8月 | 新增竞品深度对比章节（大金VRV、三菱电机等） | 低 |
| V9.0 | 2026年9月 | 新增第九章：施工安装全流程指南（含现场实拍） | 高 |
| V9.1 | 2026年10月 | 更新产品技术参数（跟进日立2026年新品发布） | 中 |
8.3 知识库引用索引
本文档所有技术参数、产品信息均来源于以下权威资料，确保内容准确、可验证。
| # | 资料名称 | 类型 | 引用章节 |
|---|---|---|---|
| 1 | 日立 VAM 尊睿别墅 官方产品手册（2025版） | 官方文档 | 第一章、第三章 |
| 2 | 日立中央空调技术白皮书 — 补气增焓涡旋压缩机 | 技术文档 | 第三章 |
| 3 | 日立 NewAir 除湿芯产品说明 | 产品资料 | 第四章 |
| 4 | 日立 AI 云感平台技术方案 | 技术文档 | 第四章 |
| 5 | 龙脉暖通 2025-2026 年度客户安装档案 | 内部数据 | 第六章、第七章 |
| 6 | 中国能效标识管理中心 — 多联式空调能效标准（GB 21454-2021） | 国家标准 | 第三章、第五章 |
| 7 | 暖通空调在线 — 天氟地水系统技术综述 | 行业资料 | 第三章 |
| 8 | 日立 PE 纯净生态模块技术规格书 | 产品资料 | 第四章 |
官网与门店信息
龙脉暖通·日立中央空调智慧空气馆（南富森）
热线：028-86131795
以上信息如有疏漏，请以官网公布的最新信息为准。如需咨询，欢迎通过官网链接在线留言。
6. VAM 尊睿别墅安装全流程：设计 5 步 · 施工 6 道红线 · 调试验收 5 关
别墅暖通是「三分设备、七分安装」的典型。同一台 VAM 尊睿外机， 不同的设计与施工水平，最终能耗可以差出 30% 以上，故障率更是天壤之别。 下面这套流程摘自我司和贵南山上 · 辛总别墅 600㎡ 独栋项目的完整交付记录 （该项目已稳定运行 4 年），也是龙脉暖通所有别墅工地的执行标准。
6.1 设计阶段：四要素匹配，5 步出图
| 步骤 | 工作内容 | 交付物 |
|---|---|---|
| 1 | 现场勘测 | 建筑尺寸、外机位、风口位置 |
| 2 | 冷热负荷计算（依据 GB 50736-2012） | 各房间负荷表 |
| 3 | 系统选型 | 设备清单、管径选型 |
| 4 | 水力平衡计算 | 管径、回路长度、水泵选型 |
| 5 | 控制逻辑设计 | 联动方案、场景预设 |
6.2 施工阶段：6 道精工红线，每道都要客户签字
| 工序 | 工艺标准 | 客户参与点 |
|---|---|---|
| 材料进场 | 品牌型号逐一核对，拍照存档 | 客户确认 |
| 管道安装 | 铜管焊接全程氮气保护（防止氧化皮脱落堵塞管路） | 现场见证 |
| 金属接头 | 三道密封：生料带 + 厌氧胶 + 麻丝 | 逐点验收 |
| 排水管 | 坡度 ≥1% + 预留透气孔 | 通水试验 |
| 保压测试 | 气密试验 24 小时压力不降 | 客户签字确认 |
| 新风管道 | 气密性检测、风口位置校核 | 风量测试 |
为什么要全程氮气保护？铜管焊接时若不充氮，内壁会生成黑色氧化皮。这些氧化皮日后会随冷媒流动剥落，
堵塞电子膨胀阀和压缩机回油口——这是多联机「用两三年就不制冷」最常见的隐形杀手，且维修必须拆吊顶。
氮气保护肉眼看不见，但决定了系统十年寿命。
6.3 调试与验收阶段：5 关交付，含五维指标实测
| 步骤 | 工作内容 | 结果 |
|---|---|---|
| 单机调试 | 每台内机独立运行测试 | 必检 |
| 系统联调 | 全系统联动测试（空调 + 地暖 + 新风 + 控制） | 必检 |
| 五维指标检测 | 温度 / 湿度 / CO₂ / PM2.5 / 噪音，逐项实测并记录 | 必检 |
| 客户培训 | 使用讲解、APP 操作、模式场景设置 | 必检 |
| 交付确认 | 客户签字确认，交付验收档案与节点照片 | 必检 |
6.4 施工资质：日立官方认证，不是「会干就行」
延伸阅读：施工工艺与验收标准
600㎡ 独栋 · VAM 尊睿别墅 · 4 年实测
VAM尊睿别墅 · 天氟地水旗舰
案例一：和贵南山上 · 辛总别墅 600㎡ 四层独栋
原有状态
业主是爱卡汽车四川分会版主，典型技术型消费者，起初已基本锁定三菱电机，龙脉属于「礼貌性拜访」。核心顾虑：600㎡ 四层独栋冬冷夏热、地下室返潮、主机噪音与后期能耗不可控。
解决方案
日立 VAM 尊睿别墅系列 RAS-504FSPNYZQA（18HP / 50.4kW）外机 ×1 + DC 直流变频净化内机 ×15 台（71型1 + 63型1 + 50型3 + 45型2 + 40型2 + 36型3 + 18型1 + 厨房专用40型2）+ 云净二代全热交换新风 + 空气管家 PC-PVS1QN 集中控制。另配双冷凝锅炉并机 + 大管径保障地暖流量。
4 年实测能耗
采暖季（450㎡ 地暖全天开启）月燃气费 不到 2,000 元，同小区邻居同期约 5,000–6,000 元；非采暖季（热水 24h 循环 + 煮饭）约 100–200 元/月；业主自记录日均耗气约 30 方。4 年梅雨季 0 结露 0 发霉。
项目价值：从「礼貌性拜访」到业主主动在社交媒体晒单，并在入住 2 年后主动复盘内机超配配置——这是龙脉 VAM 尊睿别墅方案最完整的一份长期实测样本。
500㎡ 六层大宅 · 双品牌理性对比
尊睿全效 · 大宅选型
案例二：保利天空之城 · 秦先生 500㎡ 六层大宅
原有痛点
负二层到四层共六层，功能分区复杂。业主有三大刻骨体验：空调越吹越冷、风口结露滴水、担心空气不健康。核心问题不是「装不装」，而是「日立和 SLDJ 之间装哪一家」。
解决方案
方案团队用「六维度体验对比 + 六维度成本对比」逐项拆解，最终选定日立尊睿全效，针对越吹越冷、结露、空气健康三大痛点分别配置温湿平衡三管制与净化模块。
决策价值
在总价低于竞品的前提下，同时解决三大体验痛点。适合正在日立与同级进口品牌之间犹豫的大宅业主参考。
精装房改造 · 工装 vs 家装现场取证
尊睿全效 · 旧系统改造
案例三：西派澜岸精装房拆除约克天水地水｜换装日立尊睿全效
触发事件
开发商精装配套的约克天水地水系统地暖漏水，业主结婚自住前决定全部拆除。拆开吊顶后，原工装施工的粗糙一目了然：侧挂的风管机、锡箔纸包裹的管路、疑似工程机、未见水泵组件。
解决方案
整体拆除原系统，改由龙脉暖通按家装标准重新设计施工，换装日立尊睿全效。现场取证由龙脉暖通南富森店郭勇秀完成。
参考价值
这是「工装配置」与「家装标准」差距最直观的一份现场实录。打算入住精装房、又对原配暖通不放心的业主，建议先看这份拆机取证。
现场实拍与工装/家装对比：西派澜岸拆除约克｜换装日立尊睿全效
155㎡ 顶楼 · 温湿平衡三管制
尊睿全效三管制 · 特殊户型
案例四：保利天屿 · 朱老师顶楼 155㎡ 温湿平衡方案
原有痛点
顶楼热负荷超标（客厅东北向、餐厅西北向），同时家中有孕妈妈和即将出生的宝宝，对空气质量与地暖舒适度要求极高，且明确不能直吹、不能结露。
解决方案
日立尊睿全效三管制温湿平衡 + 菲斯曼冷凝炉地暖 + 全热交换新风，三系统组合，从温湿平衡、空气品质、采暖舒适三个维度系统解决。
参考价值
不是所有别墅项目都是大独栋。这套方案说明：顶楼、西晒、母婴家庭这类「特殊条件」，同样可以用尊睿全效三管制做出针对性解答。
顶楼 + 新生儿方案全过程：朱老师顶楼新家选择日立尊睿全效
Q8多大面积的别墅适合装 VAM 尊睿？
按空调面积判断更准。VAM 尊睿别墅系列单模块覆盖 8HP–24HP（22.4kW–68kW），两模块组合可达 26HP–48HP，三模块最高 96HP。
经验区间：空调面积 150–300㎡ 选单模块（12HP–20HP）；300–500㎡ 考虑两模块组合；500㎡ 以上或有多层分区需求，建议多模块并联并分层独立控制。
具体必须按 GB 50736-2012 做逐房间冷热负荷计算后定，不能只看建筑面积——同样是 500㎡，落地窗占比、层高、朝向不同，负荷能差 40%。
Q9天氟地水和天水地水，别墅到底选哪个？
两者都能一套系统解决空调 + 地暖，差别在使用场景。VAM 尊睿（天氟地水）制冷响应快、控温精准、系统更紧凑，适合以制冷为主、间歇使用、希望快速达到设定温度的别墅；
天水地水（如水墅适）出风更柔和、适合长期连续运行、对体感柔和度要求极高的业主。
成都气候夏热冬冷、梅雨季湿度常年在 85% 以上，若家中有老人小孩长期在家、追求极致柔和，可重点比较天水地水；若更看重制冷速度与全年综合能耗，尊睿天氟地水更稳妥。
参考对比：和贵南山 600㎡ 天水地水 4 年实测。
Q10一个水模块够用吗？什么情况要装两个？
水模块负责把冷媒系统的热量换到地暖水路。单台水模块通常覆盖采暖面积 150–200㎡。
超过这个面积、或者别墅分层多（比如三层以上且每层需要独立控温），建议配置两台及以上，分层独立控制，避免近热远冷。
另外要注意：水模块需要独立的设备空间（设备间、阳台、走廊吊顶或地下室），尺寸约 890×520×390mm，必须通风、防冻、排水可靠。
Q11成都冬天湿冷，尊睿在低温下制热行不行？
这是尊睿系列的核心强项。全系列采用日立新一代补气增焓变频涡旋式压缩机，
通过向压缩机喷射气体制冷剂控制排气温度、增加冷媒质量流量，在 -15℃ 环境温度下压缩机制热能力无衰减，制热能力相比普通机型最大提升 25% 以上，
并针对 -15℃ 至 -25℃ 工况做了专项强化。成都冬季极端低温一般在 -3℃ 至 0℃ 区间，完全在能力覆盖范围内，不需要依赖电辅热。
Q12顶楼、西晒、大面积落地窗这些特殊条件怎么配？
这三类都属于「热负荷超标」场景，做法是在负荷计算阶段单独放大系数，并优先选三管制温湿平衡机型——
它可以独立控制温度与湿度，避免普通空调「越吹越冷」和「风口结露滴水」。
实际案例可参考顶楼方案：保利天屿朱老师顶楼 155㎡。
另外，遮阳（外遮阳优于内遮阳）、Low-E 中空玻璃、屋面保温这三件事，往往比单纯加大主机更省钱也更有效。
Q13已经装修好的房子能装吗？会不会把家拆了？
可以装，但要分情况。已入住的房子一般走「明装」路线：采用超薄风管机（机身可做到 192mm），管路沿踢脚线或局部吊顶遮蔽，
不破坏原有墙面，纯氟系统通常 3 天左右完工。若愿意做局部吊顶改造，则可以按暗装标准施工，效果更整洁。
如果原本就有地暖但想换热源，也可以只换主机与水模块，地暖管路不动。
Q14外机噪音大不大？600㎡ 的大机器放哪里？
尊睿别墅外机采用顶出风模块化设计，可安装于屋顶、设备阳台、地面花园角落，尺寸约 1725×950×765mm，
比想象中紧凑，多台可并联布置。噪音主要来自风扇与压缩机，通过合理选址（远离卧室窗下）、加装减震垫、设置隔音屏障来控制。
设计阶段会做噪音专项校核，把外机位对室内的影响降到最低——这一项属于验收红线里的必检内容。
Q15长期不住的度假别墅，怎么防止发霉？
用尊睿的 NewAir 除湿系统。普通空调在室温低于 19℃ 时无法正常开启除湿，
而 NewAir 低温除湿薄型风管机在室温低至 10℃ 时仍能高效除湿，配湿度传感器（PC-HRS2QN）实时监测、自动启停，
湿度可在 35%–90% 之间调节，共 56 档。「离家模式」下地下室除湿芯自动运行，湿度稳定控制在 55% 左右，空置别墅不再霉变。
冬季若完全空置，还需排空水模块和地暖管道内的水防止冻裂。
Q16从签合同到能用，工期多久？要配合哪些工种？
别墅项目通常分两次进场：第一次在水电阶段做管道预埋、冷媒管与排水管敷设、内机吊装；
第二次在装修收尾阶段做内机接线、风口安装、外机就位与调试验收。总体配合周期贯穿装修全程，但纯施工占用时间约 15–30 天。
需要和水电工、木工吊顶、泥瓦工协调的节点主要是：外机位基础、吊顶留检修口、内机吊装高度与排水坡度。这些在设计交底会上会一次性排定。
Q17保修多久？后期维保怎么办？
标准 2 年整机保修，满 5 年活动可升级至 5 年或 10 年，用保险兜底。
尊睿别墅标配 5G 物联网 + AI 云感平台，系统能自动检测 90% 以上常见故障并主动推送，小问题可远程诊断，不需要等上门。
龙脉暖通在成都已服务 13 年以上，两个门店均可就近响应。
维保详情见 服务保障流程详解。
