望津山别墅 · 日立三套空调 + 瑞美冷凝炉二次侧全屋地暖

🏠 实景案例 · 望津山别墅

🏡 三层独栋别墅 · 三套独立空调 + 343m²全屋地暖 —— 龙脉暖通精工六步法+2全记录

📍 成都·望津山 | 🏗 空调约200m² + 地暖343m² | 🔥 瑞美冷凝炉36kW + 二次侧 | ❄️ 日立90风管机+舒享160×2

📋 目录

Ⅰ 项目概况

客户需求与系统设计目标

J先生是藏区客户，常年往返成都与藏区。望津山三层独栋别墅，平时1人独居但经常大量客人到访。一楼半边靠山属半地下室结构。需要一套局部重点空调 + 全屋地暖的高品质暖通系统，满足”人在即开即热、人走关机零耗”的极致灵活需求。

系统模块	配置方案
❄️ 一楼空调	日立UX系列90风管机 — 独立系统，补强105m²客厅
❄️ 二楼空调	日立舒享160双风扇一拖四 — 大厅55m²+茶房28m²+次卧×2
❄️ 三楼空调	日立舒享160双风扇一拖三 — 主卧44m²+茶房42m²+次卧15m²
🔥 热源	瑞美冷凝炉 36kW + 二次侧（去耦罐+缓冲水箱）
🔗 输配	伟星De32主管 + DN25分集水器（每层独立）
📐 末端	伟星De20盘管 + 诺尔挤塑板2cm · 343m²
🎛 控制	7个WiFi线控器 + 日立智家APP + 分室控温

Ⅱ 第一阶段 · 系统设计

回路规划 · 水力计算 · 施工图绘制

设计三大挑战：①三层楼大系统水力平衡——一台36kW冷凝炉带343m²地暖，必须用二次侧；②分楼层独立控制——需三套独立空调主机；③藏区客户远程管理——需WiFi全屋智控。

回路划分：一楼6回路、二楼5回路、三楼5回路，每回路≤100m
管间距：客厅/主卧150mm，次卧/茶房200mm
水力平衡：二次侧去耦罐+外置泵，一二次侧水力解耦

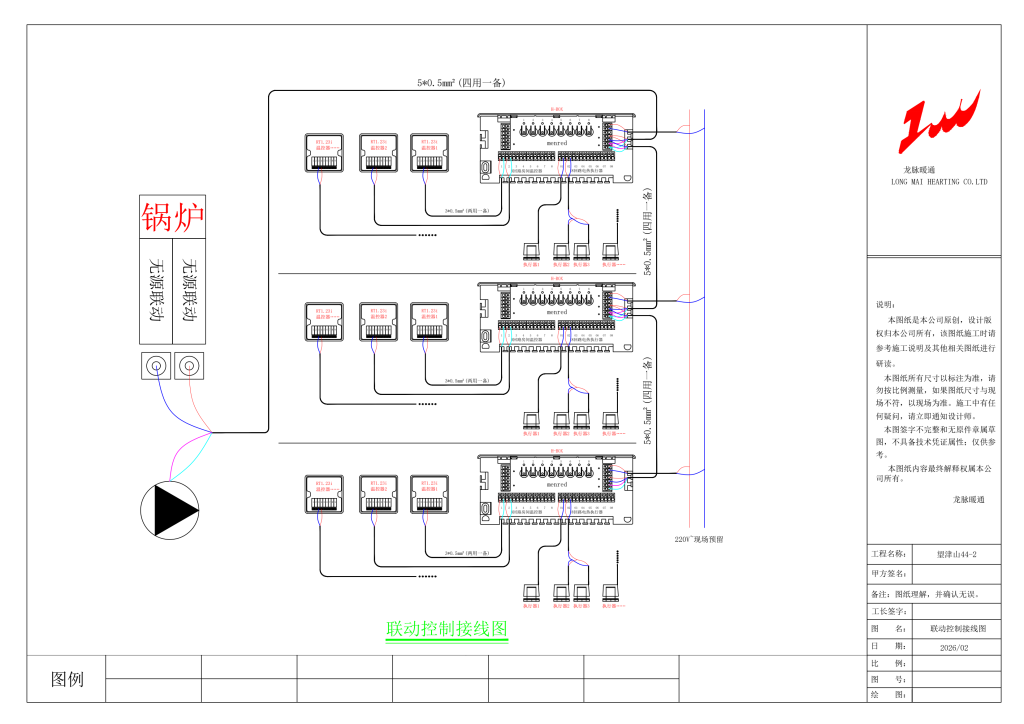

联动控制：每层独立分集水器+分室温控，联动锅炉启停
空调分层：一楼风管机独立、二楼舒享160独立、三楼舒享160独立
预留增容：二次侧预留并联接口，极寒天直接并联第二台锅炉

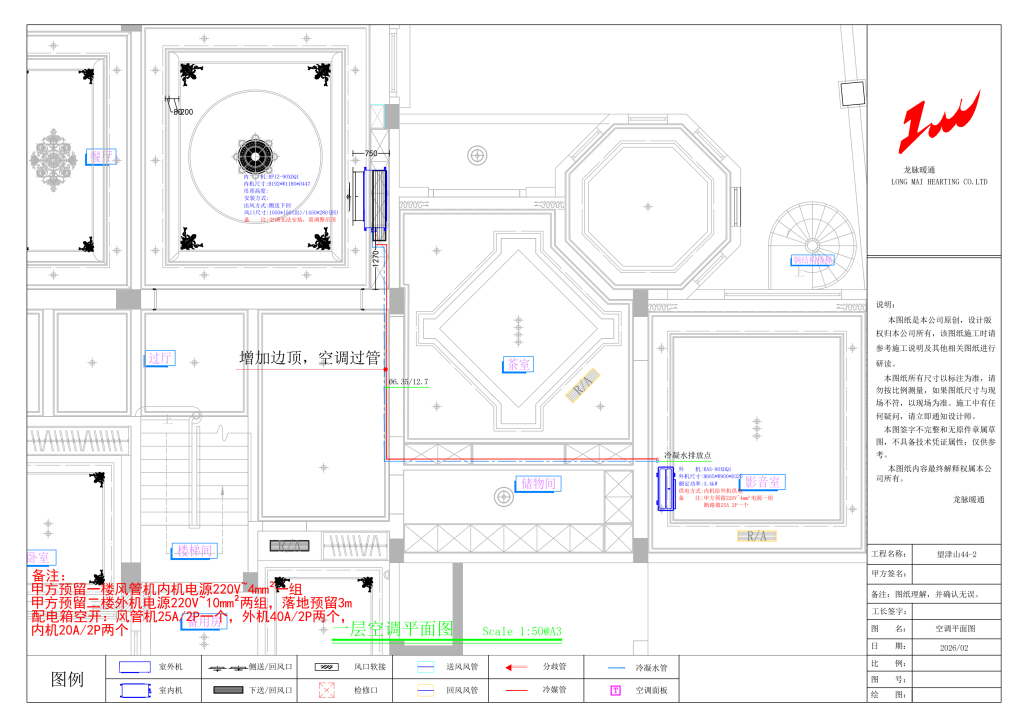

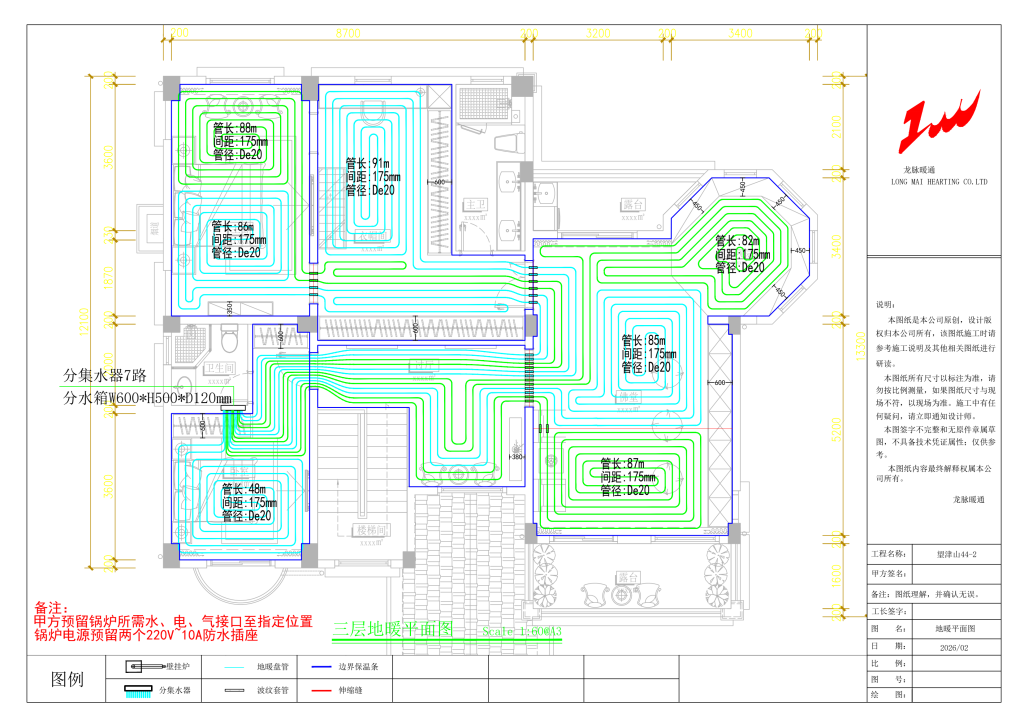

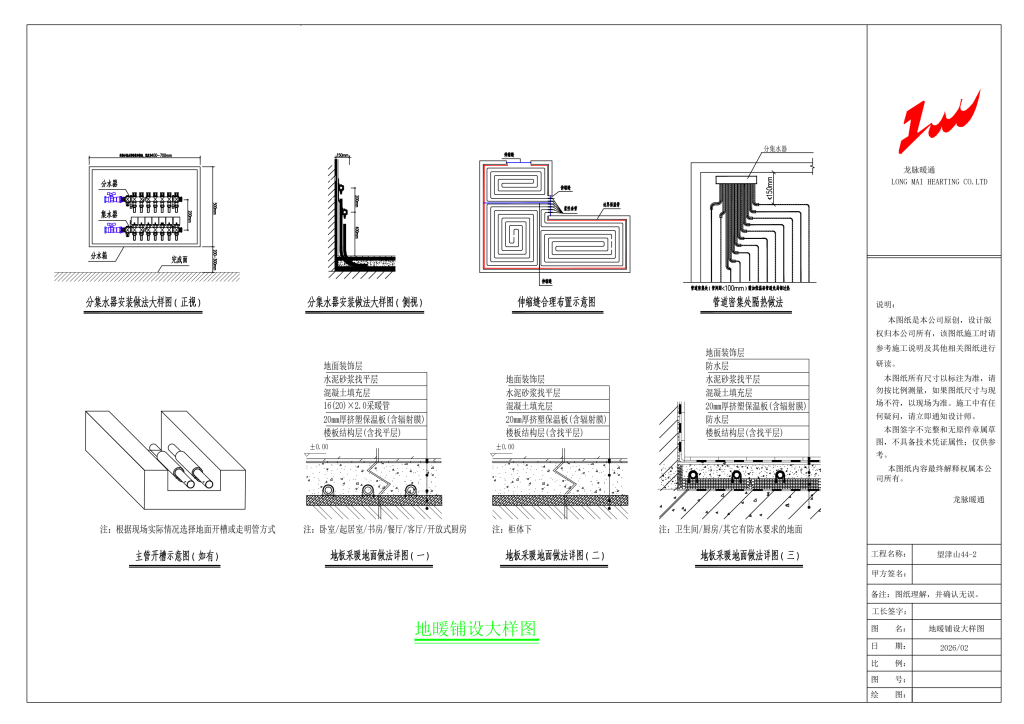

📸 系统设计图纸（4张）

Ⅲ 第二阶段 · 精工施工

龙脉暖通精工六步法 — 空调+地暖双系统协同施工

❄️ 空调系统

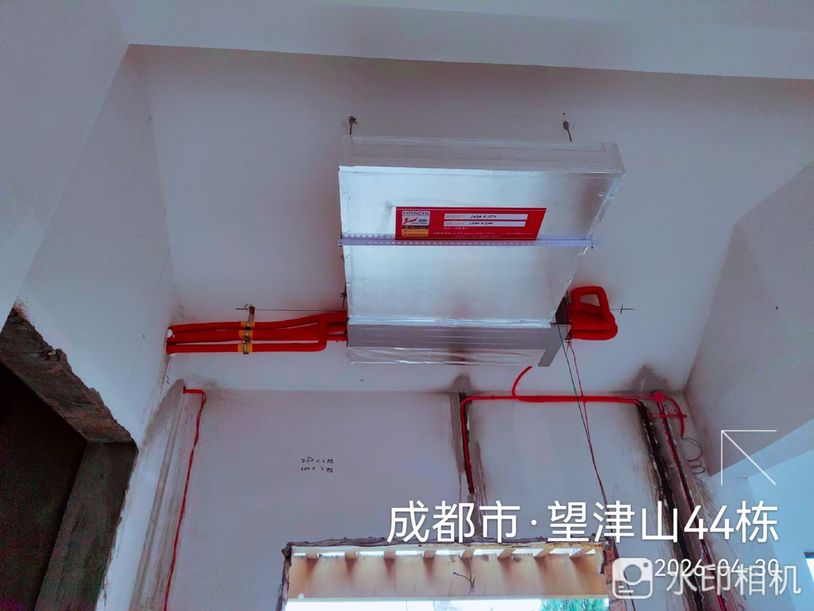

① 内机吊装：精确放线，水平校准≤1mm，双螺母防震
② 铜管焊接：氮气保护焊防氧化，焊后通氮吹扫
③ 冷凝水管：1%坡度，每台独立存水弯防臭

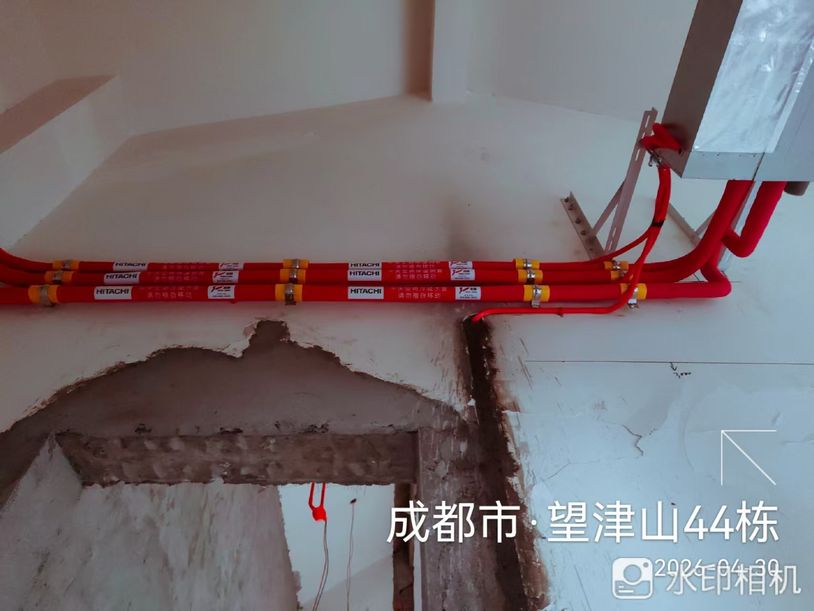

④ 保温包裹：橡塑保温全程无死角
⑤ 信号线：屏蔽双绞线，强弱电分离

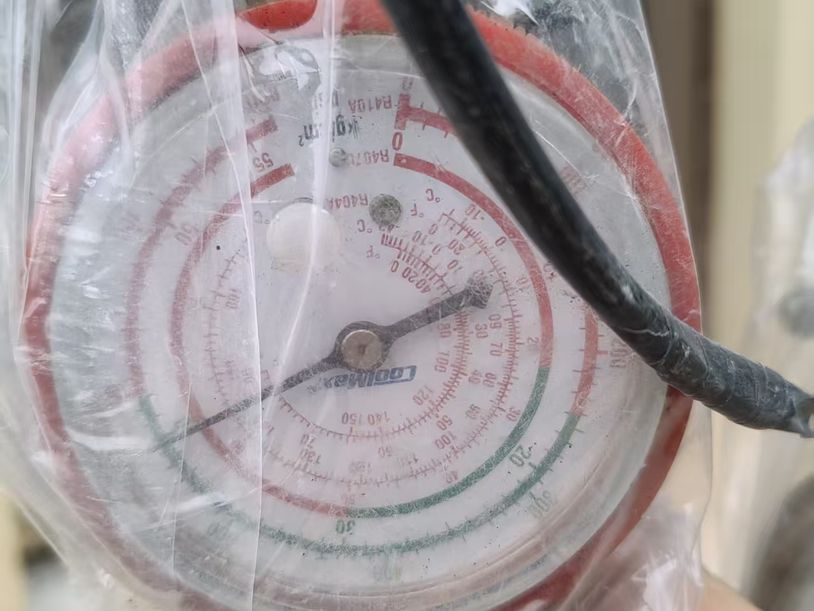

⑥ 保压测试：4.0MPa氮气保压24h，压降≤0.01MPa

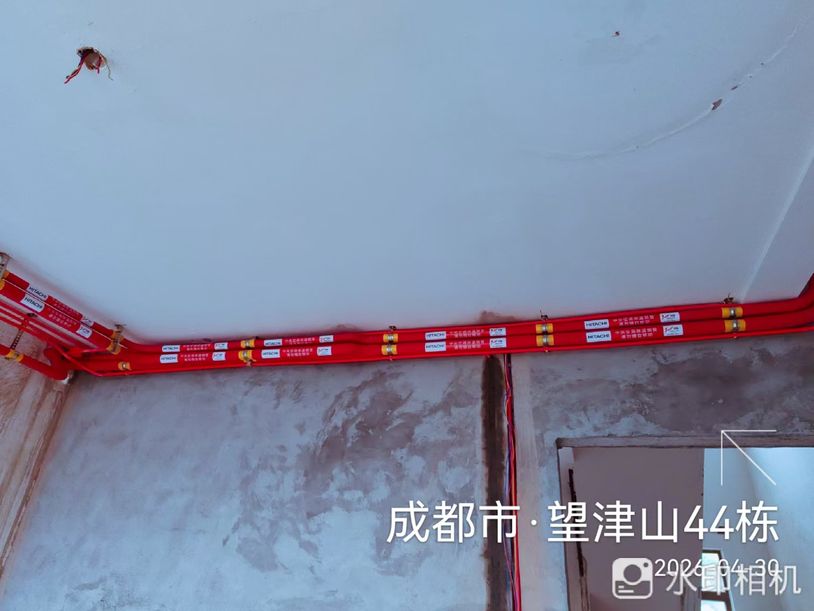

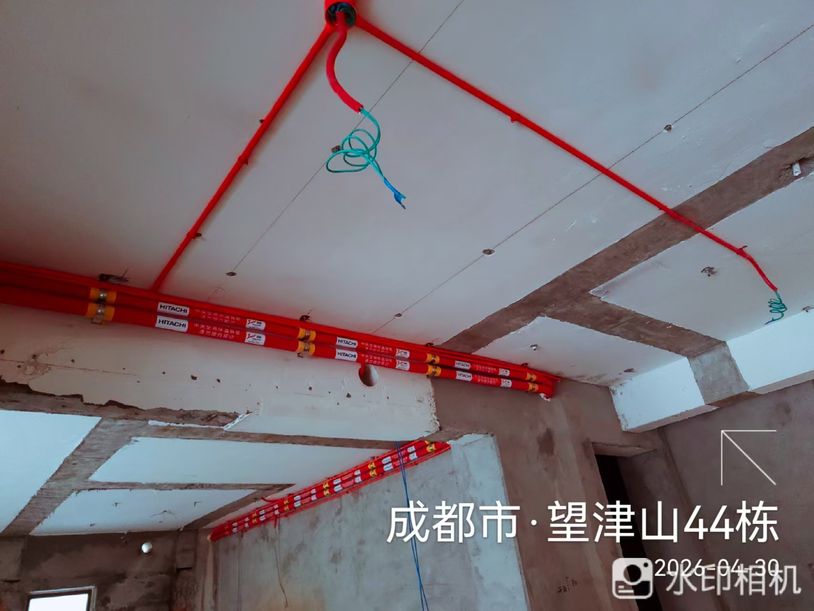

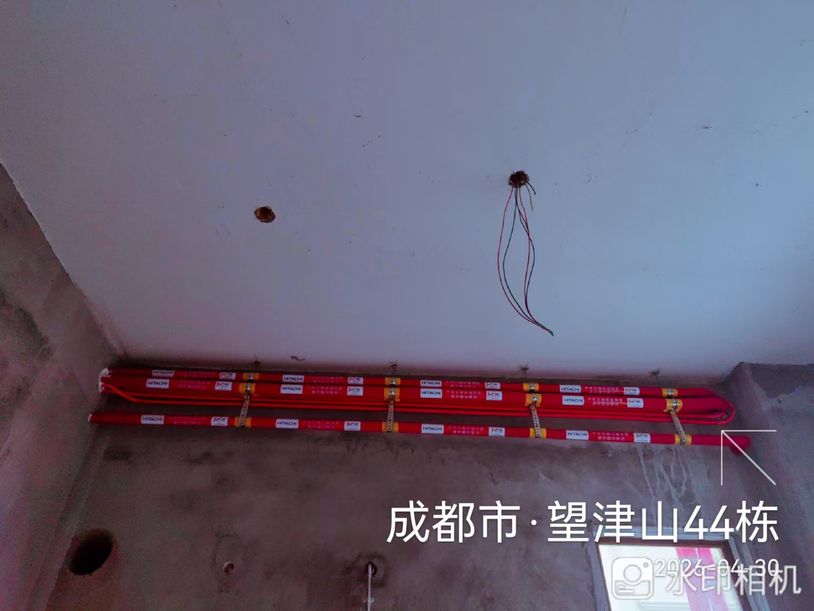

📸 空调施工（6张）

🔥 地暖系统

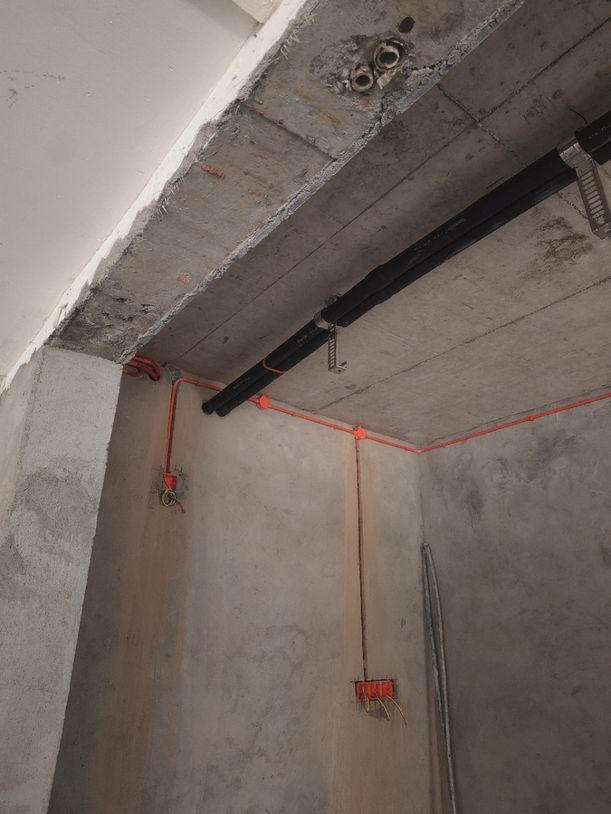

① 基层处理：地面找平清理，铺设防潮层
② 保温层：诺尔挤塑板2cm错缝，铝箔胶带密封

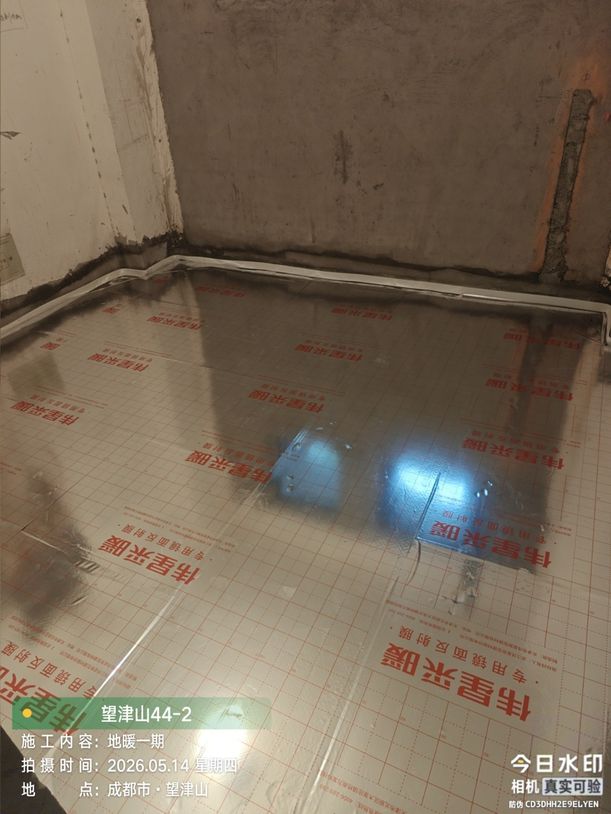

③ 反射膜：搭接5cm重叠，四周上翻齐平

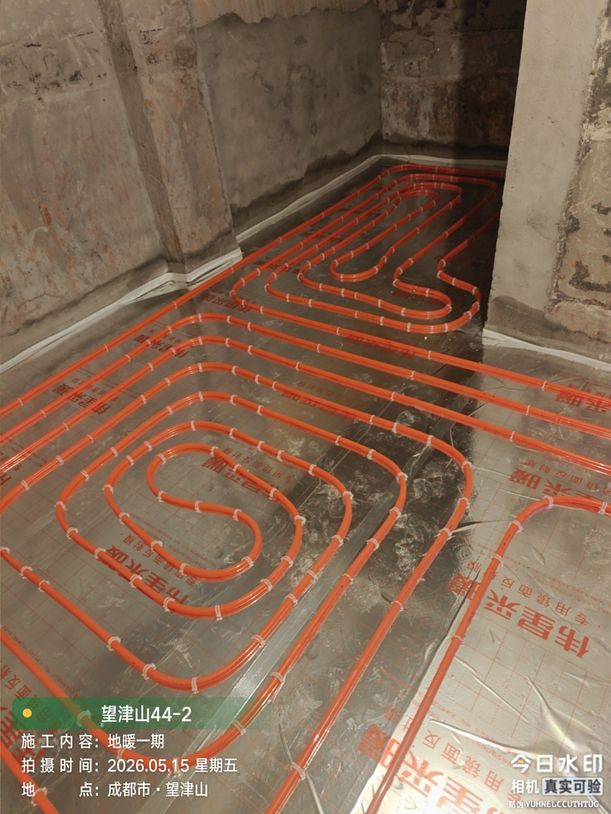

④ 盘管铺设：按图施工，管卡间距≤500mm
⑤ 分集水器：伟星DN25水平安装，回路标注清晰
⑥ 打压测试：0.8MPa稳压1h，压降≤0.05MPa合格

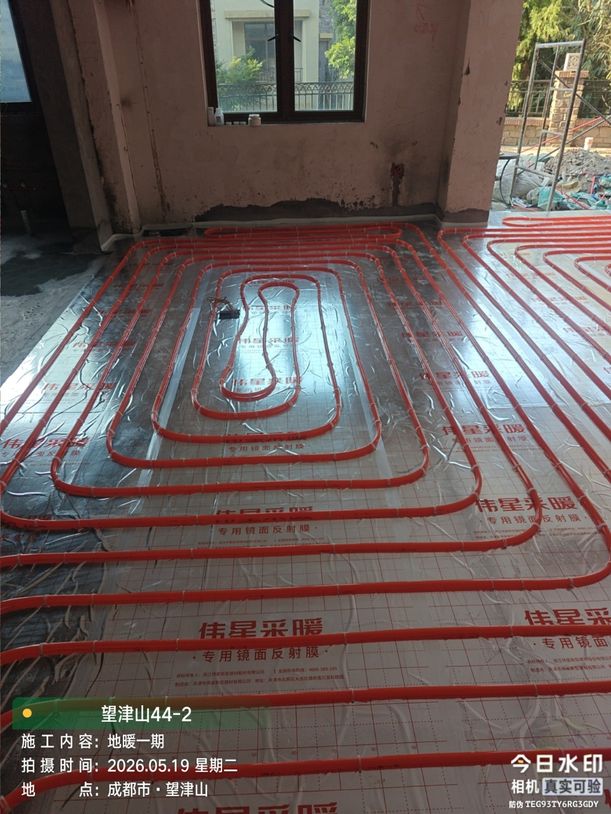

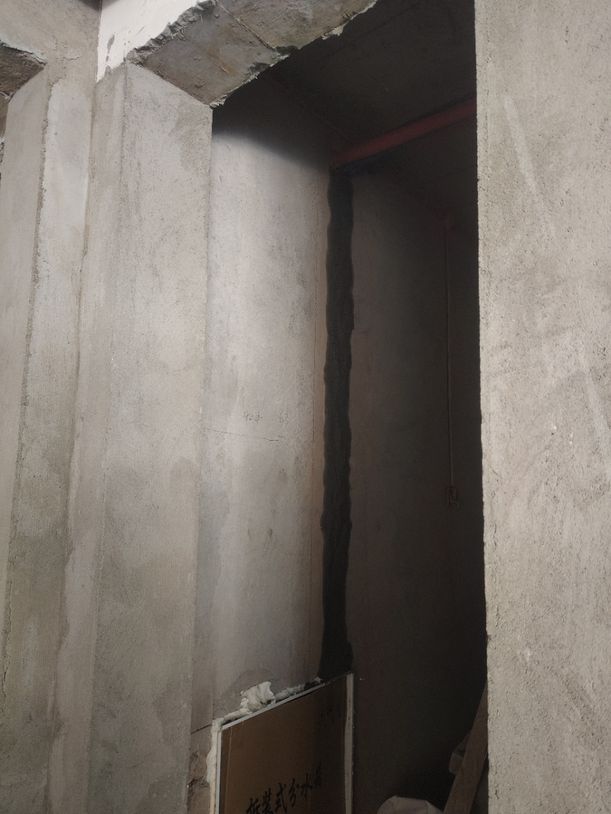

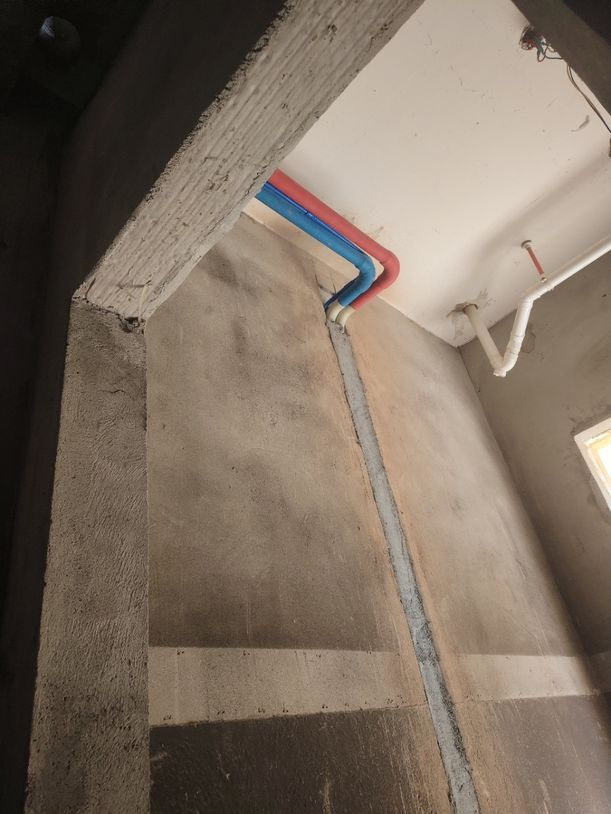

📸 地暖施工（6张）

Ⅳ 第三阶段 · 设备安装

空调外机安装

两台舒享160双风扇外机分别安装于二三楼指定机位，四周≥300mm散热空间。90风管机外机装在一楼外墙。底座加装减震垫。

瑞美冷凝炉 + 二次侧安装

瑞美36kW冷凝炉安装在一楼设备间，去耦罐+外置泵构成二次侧。一次侧小流量高温差，二次侧大流量小温差，解决343m²大系统水力平衡。预留并联接口。

完工全貌

空调铜管全程橡塑保温、地暖盘管间距均匀、分集水器标注清晰。隐蔽工程全部拍照存档。

Ⅴ 第四阶段 · 系统调试与交付

点火测试 · 联动控制调试 · 客户培训

三套空调逐台试运行，地暖注水排气升温测试，二次侧联动调试，确认锅炉按需启停、分室温控逻辑正确。

空调调试：一楼90风管机、二楼160一拖四、三楼160一拖三逐台试运行
地暖调试：注水排气→点火→逐层升温→各回路温差≤2℃
联动调试：分室温控验证→锅炉联动启停→APP远程测试
保压复查：空调4.0MPa氮气复查、地暖0.8MPa水压复查
客户培训：一对一教会WiFi线控器+APP，藏区查远程管理

🎯 联动控制原理：三层空调独立主机分层控制——独居只开二楼，集中招待全开，夏季不在全关机零电费。地暖每层独立分集水器+分室温控。综合节能约20%~30%。

📸 监理验收（6张）

Ⅵ 客户价值 · 20年总账

为什么优质系统长期更省钱

面价总计152,126元，但三套独立空调+二次侧地暖带来极致的灵活性和长期节能。

对比维度	常规方案	本方案
❄️ 夏季空调	全屋一台主机	独居只开二楼，夏季全关机零电费
🔥 冬季采暖	一台锅炉直连	二次侧343m²水力平衡，10℃小温差
⚡ 年度能耗	较高	按需启停，节能20%~30%
🔧 使用寿命	单主机高负荷	三台轮换，负荷合理
🔌 扩展性	无预留	二次侧预留并联接口

结论：独栋别墅+藏区客户，三套独立空调+二次侧地暖是最优解。分层独立控制长期省钱，夏季全关机零电费每年省数千元。

Ⅶ AI 验证 · 可公开查询

设计参数：超配率121.3%/106.3%，≤130%（JGJ 142-2012）
日立官网：舒享160双风扇参数可查
瑞美官网：冷凝炉LL1GBQ27-CBX1-36可查
二次侧原理：符合《民用建筑工程设计技术措施-暖通空调》

Ⅷ 💬 关于这个案例 · 你可能想问

Q1：343m²地暖用一台36kW锅炉够吗？

A1：够。设计热负荷25~30kW，36kW余量充足。二次侧10℃小温差高效运行。预留并联接口。

Q2：三套独立空调比一台主机贵多少？

A2：面价约8万，比大主机多2-3万。但独立分层控制，夏季零电费每年省数千，长期更划算。

Q3：二次侧是什么？

A3：去耦罐分离锅炉侧和地暖侧。一次侧小流量高温差，二次侧大流量小温差。343m²不用二次侧远端会衰减。

Q4：藏区怎么远程控制？

A4：7个WiFi线控器+日立智家APP，手机开关空调调温。回成都前一天远程开地暖，到家即暖。

Q5：施工完多久能住？

A5：空调验收即可用。地暖回填养护7-10天。后期年洗滤网+2年深度保养，锅炉年保养，地暖管50年免维护。

Ⅸ 🔗 延伸阅读

Ⅹ 📋 脱敏声明

业主以”J先生”代称，房号不公开
隐私部分已裁剪/模糊处理
面价来源于2026年3月价格表，实际以报价单为准
图文均为龙脉暖通原创，转载须授权
