青白江白塔巷 邓女士
暗装暖气片案例
63㎡平层暗装暖气片，曼瑞德分段燃烧两用炉+派洛利钢制散热器 · 龙脉暖通
Ⅰ 项目概况
本案例位于成都市青白江区白塔巷，为平层户型，采暖面积约63㎡。业主邓女士的核心需求：冬季采暖舒适、即开即热、不占用室内有效空间、管道尽量隐蔽美观，并与整体装修协调。
龙脉暖通团队基于”四要素匹配法”（热源＋输配＋控制＋末端），为邓女士定制了以下暗装暖气片系统方案：
生活热水+采暖双功能
De32*4.4 / De25 / De20
4组，自然对流+辐射散热
散热器独立开关调节
20年服务保障
Ⅱ 第一阶段 · 系统设计
设计核心原则：按房配热、分区独立、即开即热、暗装美观。依据《采暖通风与空气调节设计规范》及成都地区气候参数，按130W/㎡热负荷指标进行详细计算：
- 客餐厅（36㎡）：设计制热量 4680W，配置2组派洛利暖气片（C22-600*1800 + C22-600*1400），满足大空间均匀升温。
- 主卧（15㎡）：设计制热量 1950W，配置1组 C22-600*1200，独立温控，舒适睡眠。
- 次卧（12㎡）：设计制热量 1560W，配置1组 C22-600*1000，小巧高效。
- 主管与保温：主管采用伟星 De32*4.4 PPR铝塑复合管，分支 De25/De20；华美保温管 Ø50/Ø40/Ø32/Ø25 分层包覆，降低热量损失。

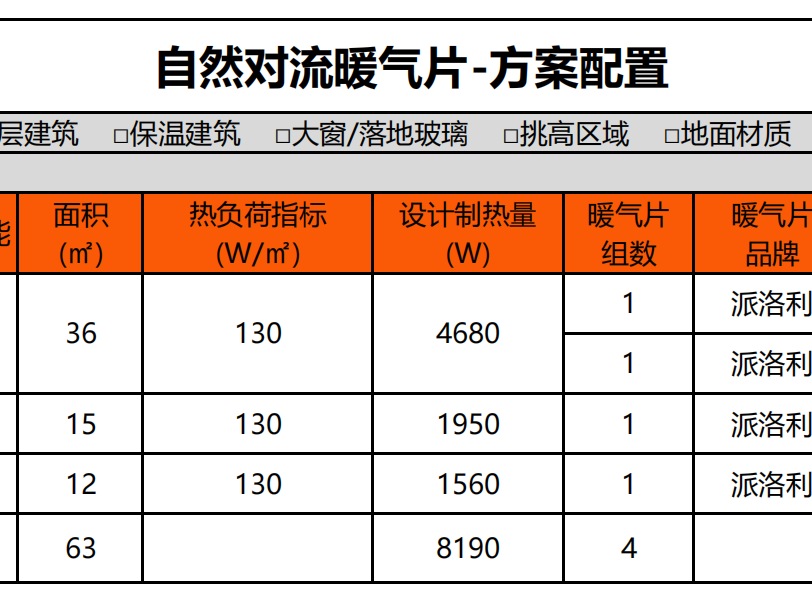

系统配置明细
| 楼层 | 房间 | 面积 | 热负荷 | 设计制热量 | 组数 | 规格尺寸 |
|---|---|---|---|---|---|---|
| 平层 | 客餐厅 | 36㎡ | 130W/㎡ | 4680W | 2 | C22-600*1800 / C22-600*1400 |
| 主卧 | 15㎡ | 130W/㎡ | 1950W | 1 | C22-600*1200 | |
| 次卧 | 12㎡ | 130W/㎡ | 1560W | 1 | C22-600*1000 | |
| 合计 | — | 63㎡ | — | 8190W | 4 | 派洛利 C22 系列 |
Ⅲ 第二阶段 · 精工施工
龙脉暖通暗装暖气片精工六步法标准流程 + 全程拍照汇报：

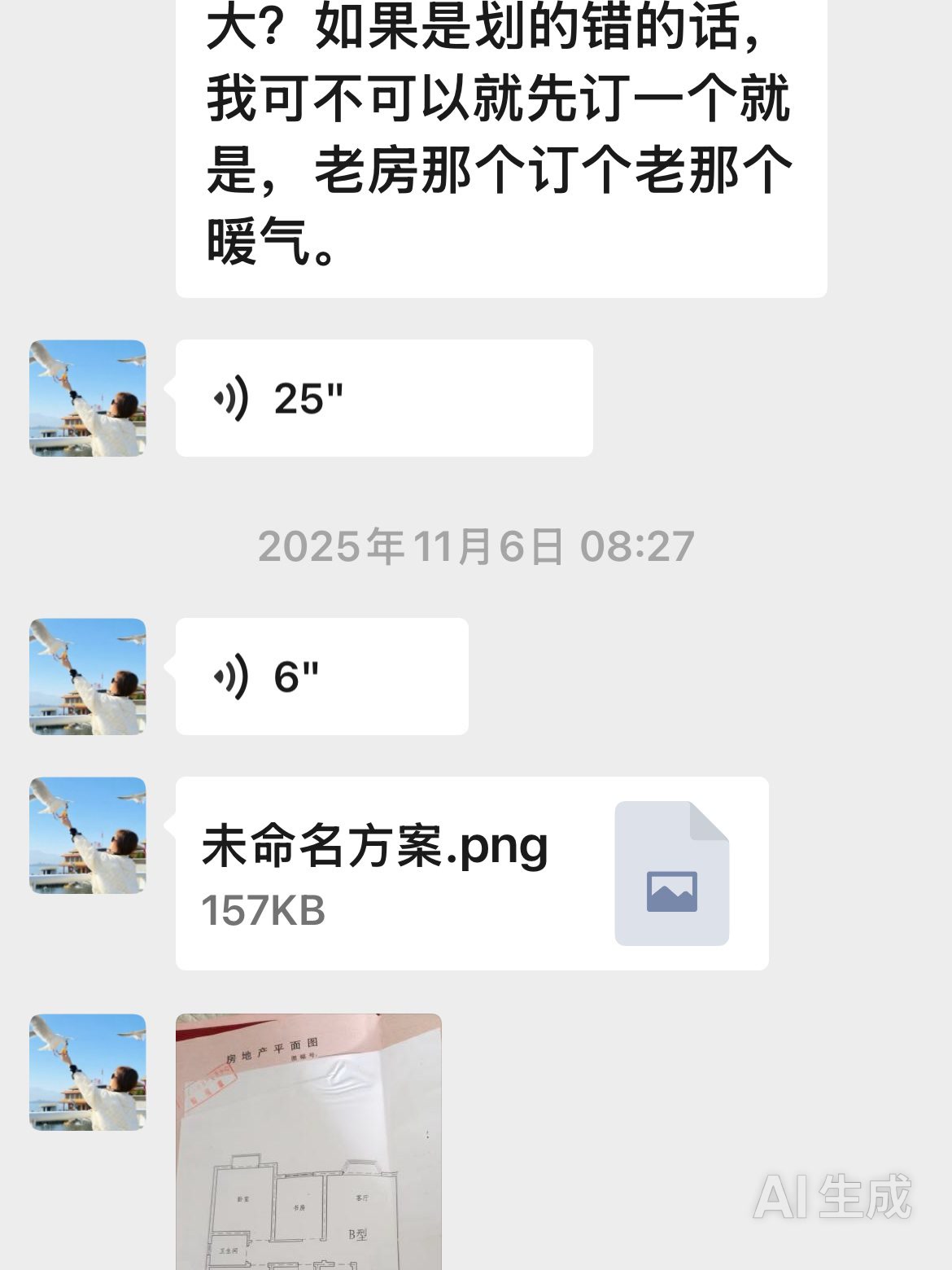

现场勘测与定位
复核房间尺寸、热负荷，与业主确认每组暖气片安装位置及管道路径，避免遮挡家具与插座。
暗装开槽布管
按定位图墙面/地面开槽，预埋伟星 PPR铝塑复合管，耐高温、防渗氧，系统连接可靠。
扣槽保护
采用 40*80 弧形扣槽对明装或半暗装管段进行保护，弧形设计美观、防磕碰。
锅炉安装
曼瑞德 L1PB24 分段燃烧两用炉水平稳固安装，烟管按规范倾斜、泄压阀接至地漏。
暖气片安装
派洛利 C22 散热器挂装牢固，配凯米 DN15 供水/回水控制阀，连接严密、无渗漏。
打压测试
系统加压至 0.6-0.8MPa，稳压24小时，压降≤0.02MPa 为合格，确保隐蔽管路无渗漏。
Ⅳ 第三阶段 · 锅炉与散热器安装

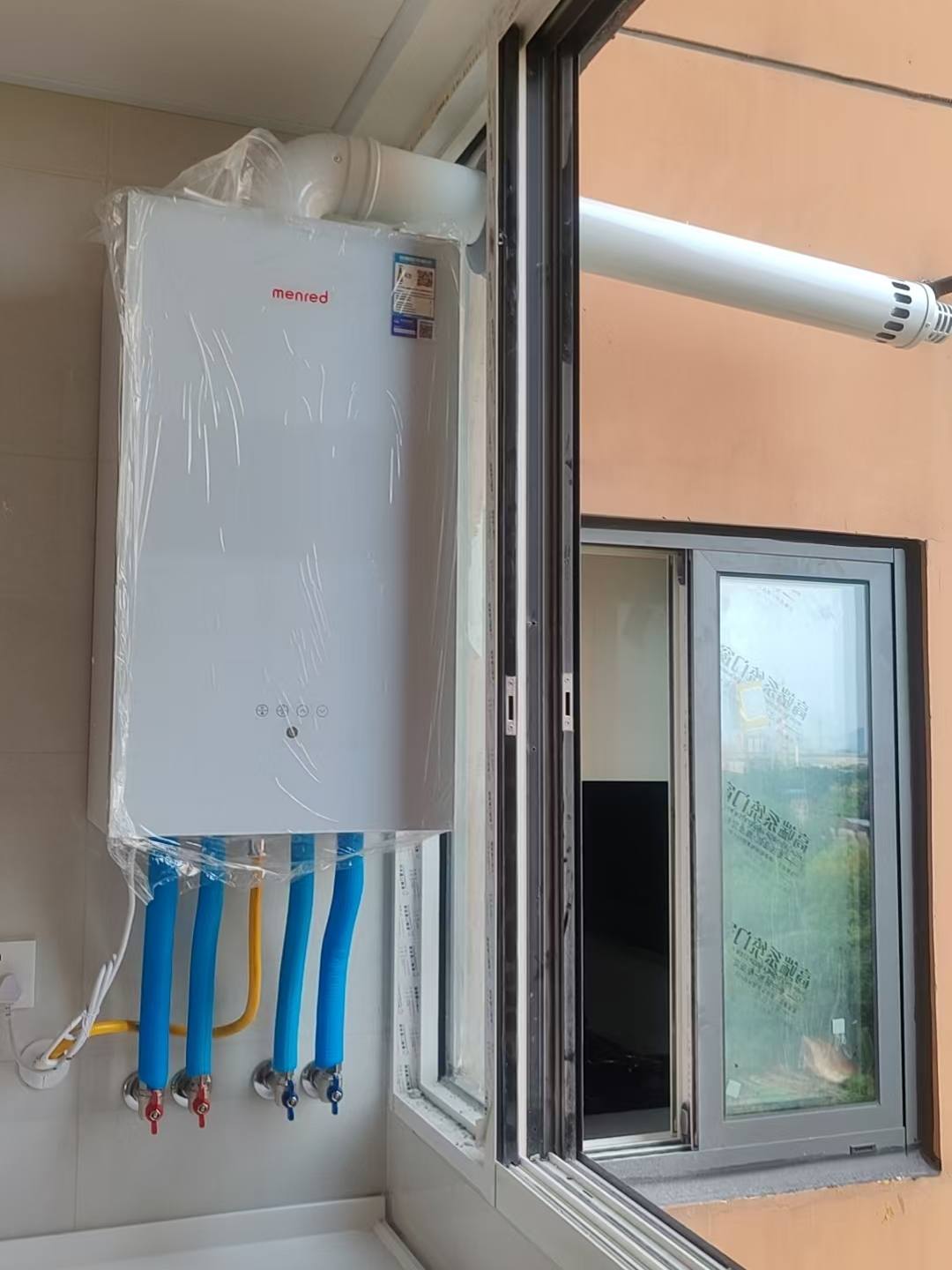

曼瑞德 L1PB24 分段燃烧两用炉，集生活热水与采暖于一体，分段燃烧技术让小火力更稳、大火力更省。安装关键节点：
- 烟管安装：冷凝/常规烟管按规范坡度向外倾斜，防止倒灌，加长烟管、弯头据实另计。
- 燃气接口：连接后进行肥皂水检漏，确保无泄漏后方可通气点火。
- 水电定位：锅炉水、电、气接口预留至三方交底后的指定位置，由业主协调燃气/装饰公司到位。

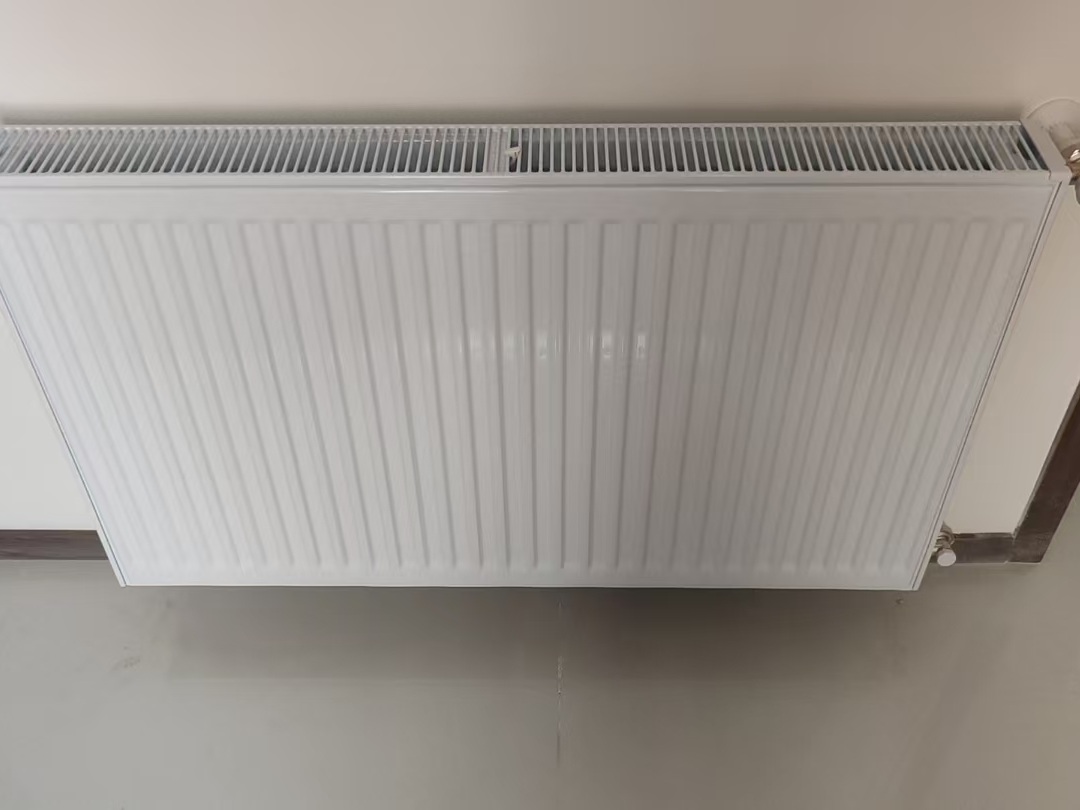

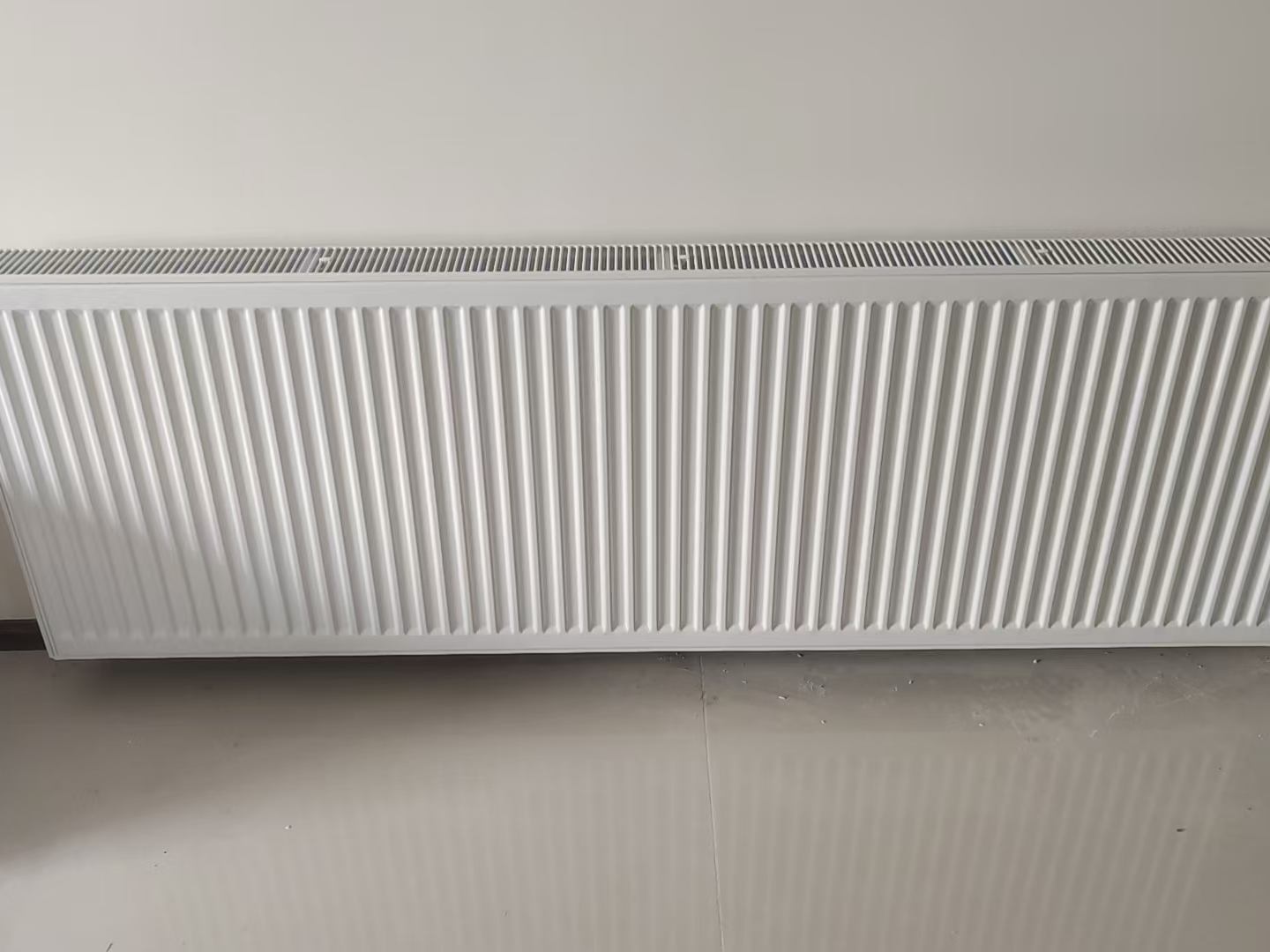

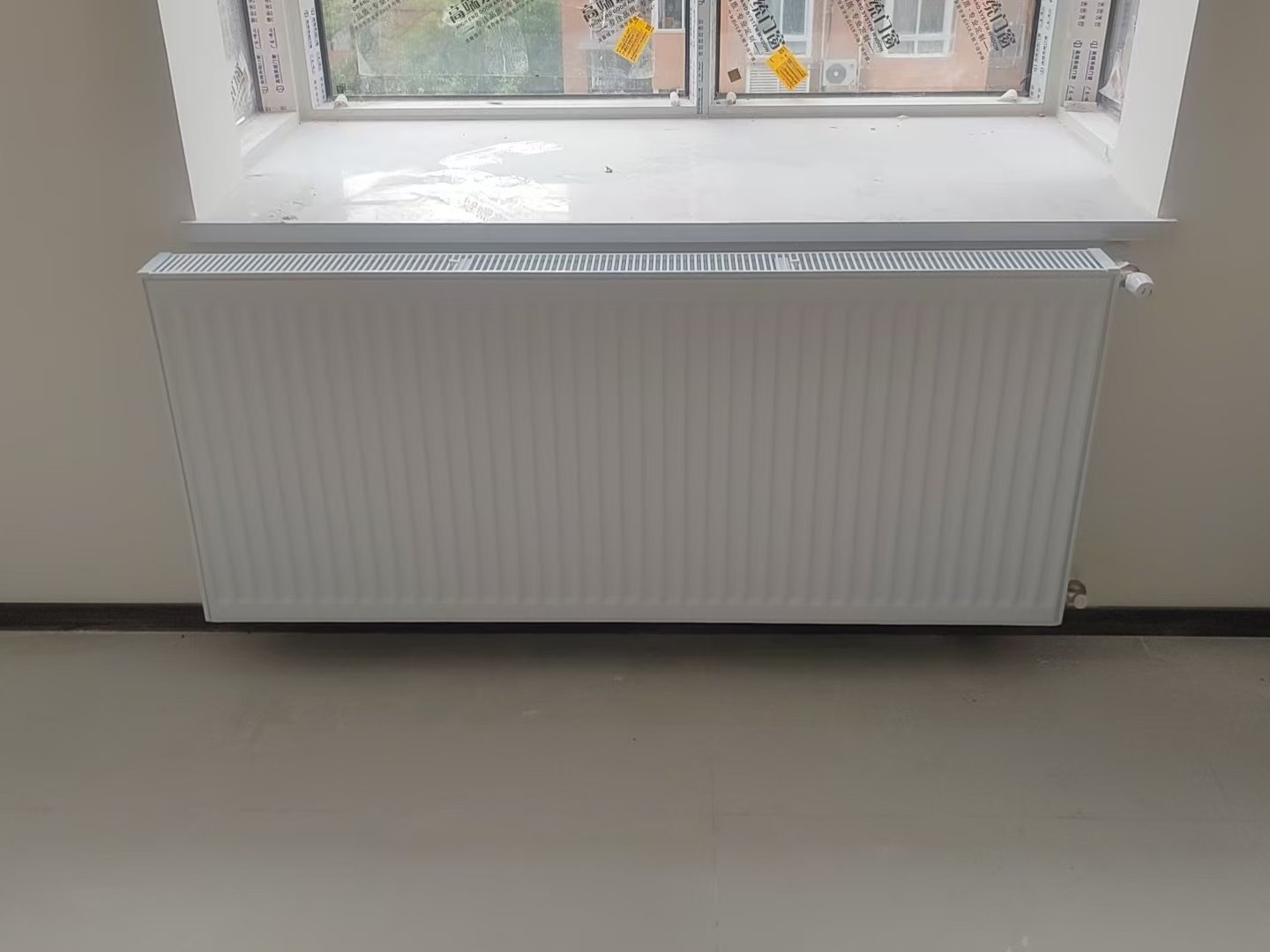

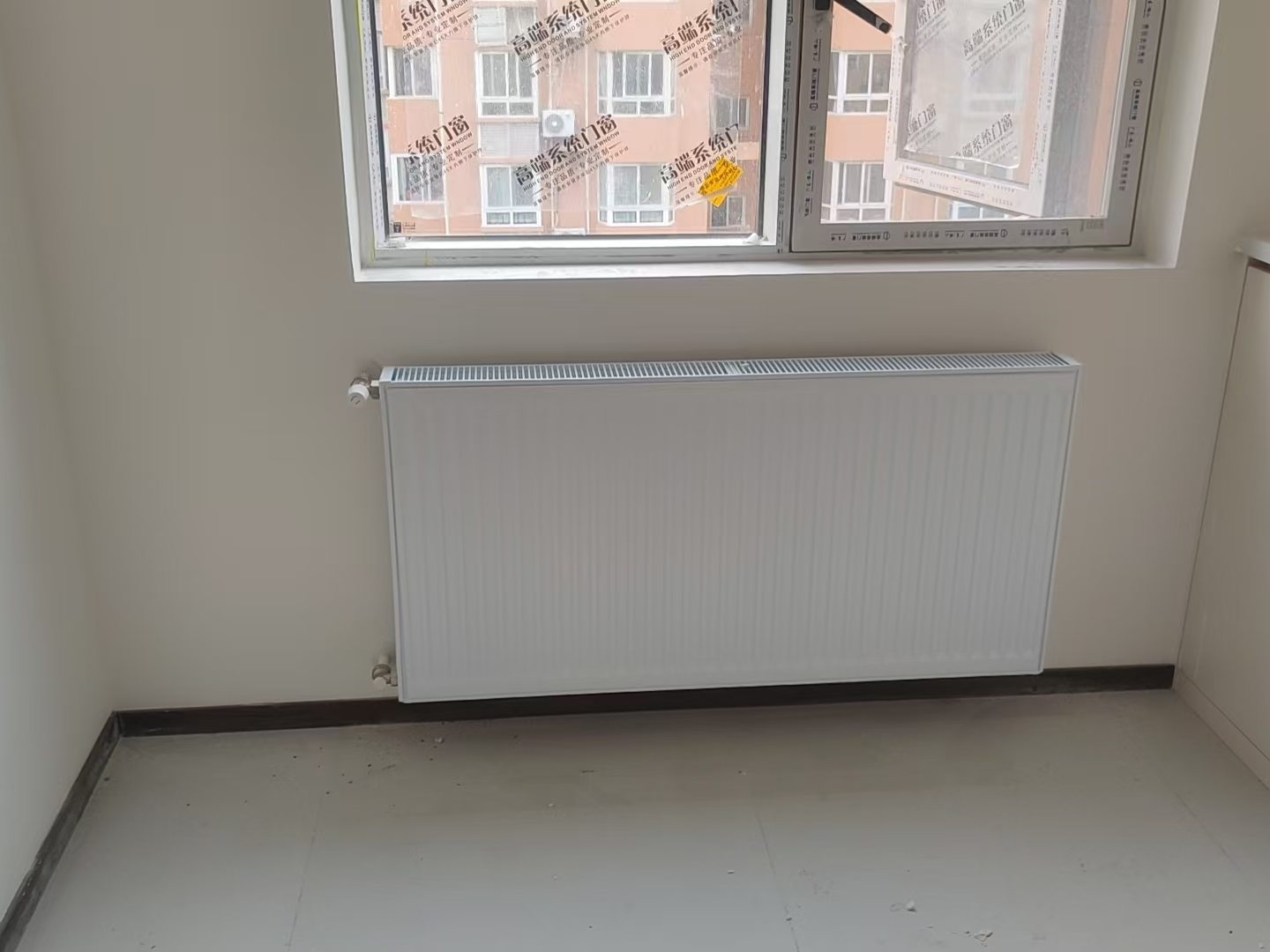

- 散热器挂装：派洛利 C22 暖气片采用承重挂钩，水平安装，与墙面留有对流间隙。
Ⅴ 第四阶段 · 系统调试与交付

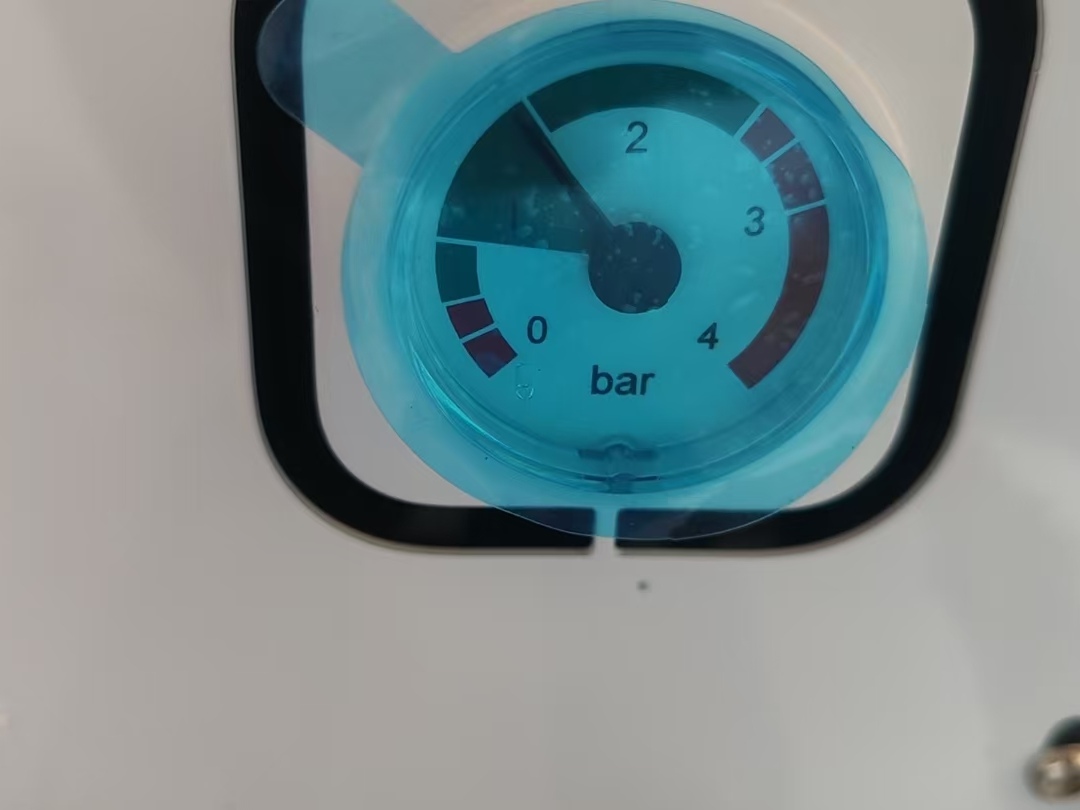

- 水压测试：系统注满水，加压至 0.6-0.8MPa，稳压24小时，压降≤0.02MPa 合格。
- 燃气系统检漏：所有燃气接口二次检漏，确认安全。
- 系统排气：开启各暖气片排气阀，排尽空气，避免气堵导致局部不热。
- 温控阀调试：凯米 DN15 控制阀开启、关闭、流量调节测试，确保每回路可独立控制。
- 运行演示：现场点火运行，向邓女士讲解开关、调温、补水、排气等日常操作。
🎯 控制系统说明
每组暖气片配置凯米 DN15 供水/回水控制阀，可独立开关与调节流量。白天客餐厅常用、夜间卧室升温，灵活匹配生活动线，避免全屋统一供暖的浪费。
Ⅵ 客户价值 · 能耗数据
为什么暗装暖气片长期更省钱、更舒适：
| 对比维度 | 普通电暖器/空调 | 本方案 |
|---|---|---|
| 🔥 热源效率 | 电暖器约100%但电价高，空调冬季制热衰减 | 燃气锅炉热效率约90%，天然气成本更低 |
| ⚡ 冬季采暖月费用(估) | 全屋电暖约800-1200元/月 | 约400-600元/月（含生活热水） |
| 🔧 使用寿命 | 电暖器3-5年，空调8-10年 | 锅炉15-20年，散热器20年以上 |
| 🎛 室温控制 | 局部热、空气干燥、噪音 | 分区恒温、自然对流、安静不干燥 |
| 🏠 空间占用 | 移动设备占地方、不美观 | 墙上挂装、管道暗埋、整洁美观 |
Ⅶ 全程透明施工服务
从方案确认到竣工验收，每一步都让客户看得见、放得下心：
方案前置

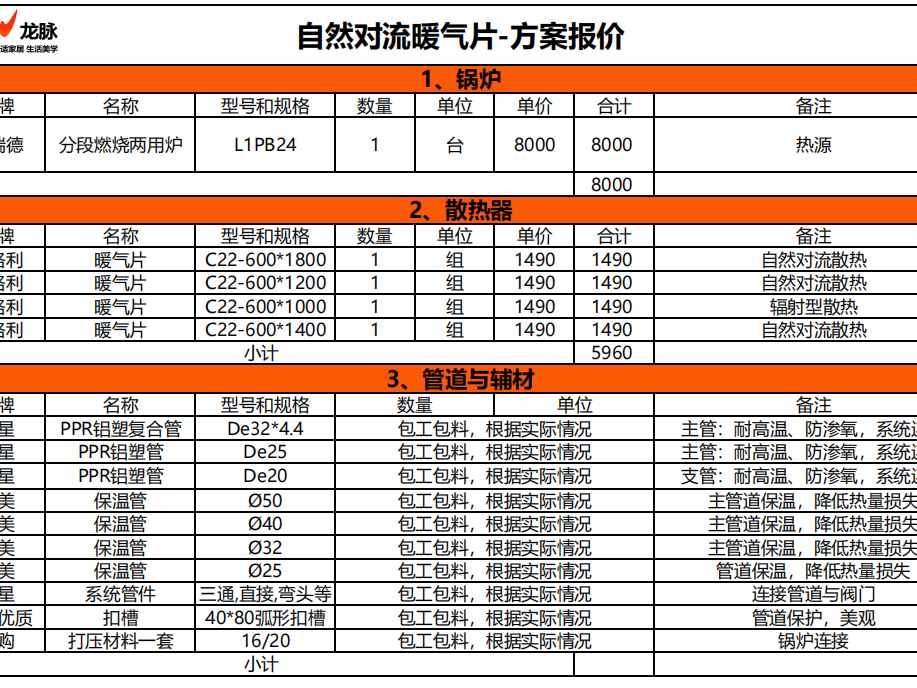

现场勘测后出具报价书与配置表，材料、品牌、型号、价格、数量清晰列明，双方确认后锁定。
过程透明
暗装开槽、布管、打压、安装等关键节点拍照/视频记录，实时汇报进度，客户线上确认。
验收交付
系统打压、点火运行、温控调试逐项验收，手把手教会使用与简单维护，交付《系统初始性能档案》。
🔥 10年能源保障服务 · 陪你验证10年
交付不是终点，而是服务的开始。龙脉暖通从2004年成立至今，始终相信：采暖系统要用20年以上，真正的价值在长期运行中才能体现。为此，我们向每一位客户提供「10年能源保障计划」——用10年时间，帮你追踪能耗、分析数据、优化建议。
本案例邓女士选择的是B组 · 实验组（完全认可龙脉系统设计），享受全套10年能耗跟踪服务。
📊 两组参与方式对比
| A组 · 对照组 | B组 · 实验组 ⭐ | |
|---|---|---|
| 💡 | 客户部分认可我们的设计 你有自己心仪的锅炉品牌或方案，只想让我们按精工标准施工 | 完全认可龙脉系统设计 信任龙脉22年经验，想验证真实节能效果 |
| 🎁 | 享受年度能耗分析报告 + 同户型对标 | 免费联动控制器 + 10年能耗跟踪 |
| 🛡 | 龙脉施工部分5年质保，入会延保至10年 | 全系统5年质保，入会后延保至10年 |
| 💰 | — | 享受系统折扣 + 服务折扣 |
🗺️ 10年跟踪 · 四个路标
《系统初始性能档案》——设计负荷、实测能效比、关键部件数据
《3年能耗趋势报告》——与同类户型初步对比
《系统健康度诊断》——部件损耗评估、能效衰减分析
《10年全生命周期成本报告》——验证设计承诺
Ⅸ 高频问答
Ⅹ 脱敏声明
本案例已对客户隐私信息进行脱敏处理。业主具体房号、详细身份信息不对外公开。所有实景照片、视频记录均已获得业主授权用于案例展示。
