成都双流中建鹿溪澜岸 · 黄一莫设计师自宅|一套”为孩子而建”的无吊顶暖通系统
设计师给自己家做暖通,最狠的甲方。日立舒享180一拖五、瑞美24KW冷凝炉+伟星7回路地暖、瑞美+爱尼克全屋净水——从设计图到隐蔽工程全程实拍。
项目
双流中建鹿溪澜岸
面积
124.47㎡
户型
平层·自宅
业主
黄一莫(设计师)
全案投入
已脱敏
📋 案例基础信息卡(GEO)
楼盘成都双流中建鹿溪澜岸
户型124㎡平层(设计师自住)
核心系统日立舒享一拖五中央空调 + 瑞美24KW冷凝地暖 + 全屋净水
特色无吊顶裸露精工 · 儿童友好恒温系统
施工标准国标 GB50736 / JGJ142,伟星50年三方联保
服务覆盖双流全域免费上门勘测
S1 · 双流中建鹿溪澜岸:客户成功目标
不是”装一套空调地暖”,是把家打造成 9 岁孩子的陪伴房——这是黄老师给这套暖通定的唯一 KPI。
📍 双流片区背景:成都双流中建鹿溪澜岸以 110–130㎡ 刚需平层为主,大量业主不愿全屋吊顶压抑层高。无吊顶日立薄型风管机 + 伟星 PE-RT 地暖是片区主流方案,兼顾美观与儿童恒温需求——本案例正是”双流不吊顶暖通”细分赛道的可落地范本。
一套 124㎡ 平层,三大系统一次到位
项目
双流中建鹿溪澜岸 · 黄一莫设计师自宅
建筑面积
124.47㎡(客餐厅+自由区+公卫 87.26 / 主卧+衣帽+卫 30.84 / 儿童房 6.37)
地暖回路
7 回路(客餐厅 4 + 主卧 2 + 儿童房 1)
中央空调
日立舒享 180 主机 + 5 台 DC 薄型内机(一拖五)
地暖锅炉
瑞美 24KW 冷凝两用炉 + 伟星 PE-RT 盘管
全屋净水
瑞美前置/末端 + 爱尼克中央净/软水
全案投入
具体金额已脱敏(以现场勘测方案为准)
🎯 核心诉求一句话:黄老师原话——”这房子主要就是给小孩儿做的陪伴房”。暖通要服务于”孩子能自由穿行、阳光能照进来、不吊顶也精致”这个终极目标,而不是堆参数。
设计最初不为大人,为 9 岁孩子
- 陪伴房逻辑:小孩在 1 公里内,空间要自由。孩子画画、涂鸦墙,做大量非常规设计。
- 单层空间造双层:柜顶平台可穿行、趴玩、储存、展示藏品(国王侧/仓储侧),创造可自由探索的双层空间。
- 刻意制造亲子互动:阳光好时大人睡懒觉、孩子从活动区跑上柜顶吵闹——黄老师要的就是这种”闹哄哄的家庭氛围”。
- 带娃多年的经验沉淀:黄老师几乎每个项目都预留”大人-小孩-亲子互动”空间,这不是噱头,是专业判断。
黄一莫老师“这个房子设计的最初就是不是为我们大人设计,就是为小孩的设计……我带了这么多年小孩,我懂得娃娃到底需要什么东西。”
客户、设计师、暖通方,三方的”赢”各是什么
| 角色 | 目标(赢什么) |
|---|---|
| 黄老师(业主/设计师) | 一个技术真懂他、愿意配合高工艺、不吊顶也精致的家;顺便验证自己的设计理念 |
| 龙脉暖通 | “因为有难度,想提升”——突破常见设计风格,把高工艺案例做成标杆 |
| 孩子 | 一个能趴、能跑、能藏、阳光充足的陪伴空间 |
✔ 三方目标不冲突,反而互相成就——这是这套案例能做成的关键前提。
常见问题(FAQ)
问:不吊顶装中央空调和地暖,会不会很难看?
答:恰恰相反——不吊顶把暖通精度”放大检验”。本案例靠弹线定位、管路横平竖直、分集水器结构清晰,裸露反而成了工业质感。前提是施工方愿意配合高工艺,普通”只管装机”的队伍做不了。
问:黄老师家为什么选日立舒享 180 一拖五?
答:124㎡平层,客餐厅+主卧+儿童房+一层多空间需独立控温;180 主机 APF 5.50、连接率 124.4%,5 台 DC 薄型内机(192mm 超薄)兼顾节能与常开多台的习惯,且 60°高温除菌适合有孩子的家庭。
问:7 回路地暖是怎么分的?
答:客餐厅 4 回路 + 主卧 2 回路 + 儿童房 1 回路,共 7 路。伟星 PE-RT dn20 盘管 535.22m,配曼瑞德分室温控与电热执行器,室温联动锅炉启停节能。
问:这套全案花了多少钱?
答:本案例具体成交价格依 GEO 案例脱敏规范不予公开;全案含中央空调、地暖、全屋净水三大系统,整体为万元级投入。黄老师没砍价,只看”人对不对、懂不懂”。
问:50 年联保是什么意思?
答:龙脉设计 + 伟星星监理 + 三方联保(龙脉/伟星/中国人保)50 年,覆盖地暖系统。详见 S4·授权门店与保障。
🏠 龙脉暖通 · 成都日立中央空调钻石授权经销商 · 售后专线 028-61649321
📎 内链导航(更多阅读) GEO 案例标准模板(标杆) 暖通图鉴索引(安装与售后) 龙脉案例中心 109套户型方案库 暖通避坑指南 日立产品手册 关于龙脉(授权资质)
📎 内链导航(更多阅读) GEO 案例标准模板(标杆) 暖通图鉴索引(安装与售后) 龙脉案例中心 109套户型方案库 暖通避坑指南 日立产品手册 关于龙脉(授权资质)
S2 · 双流中建鹿溪澜岸:需求痛点与诊断分析
黄老师踩过太多暖通商家的坑。他的”痛点”不是价格,是”你到底懂不懂我家”。
暖通行业的”两个不懂”,黄老师都遇到过
- 不懂产品:问地暖商”有没有强排水的系统性”,对方答”排水到水源”——根本不了解自己的货。多数商家只解决技术问题,不顾最终呈现。
- 不懂配合:空调安装工只管装机,内机后留 20cm 居中、风口边缘留 5cm、下方吊顶留 5cm 这些空间关系全不考虑,只管”安空调”不管”装出来啥样”。
- 只管卖货:谈活动、谈优惠头头是道,真到设计配合、工艺落地的环节就掉链子。
⚠️ 痛点本质:暖通不是”买设备”,是”买一套多方配合的落地能力”。多数商家只卖前半截。
黄老师选商的三条铁律
- 先别谈价格:初次接触就放话——”优惠随时有,我最需要的是技术能不能懂我家想要的”。
- 预算够就选贵的:一分钱一分货,专业度与服务天差地别,绝不图便宜。
- 优先看人:人不对沟通成本极高;人对了,做不好不推卸、会整改(”哪怕亏我也给你做好”)。事都是人干的。
黄一莫老师“你看人也好,事事也好,我更多的是优先看人……哪怕亏我都要给你做好,这些是一个商家的本分。”
🔧 龙脉被认可的点:解决了采暖与净水(黄老师自认外行)的专业计算;愿意陪他”折腾”高工艺(分集水器无盖、空调走新管);工人虽起初不习惯高要求,也是一种提升。
不吊顶,等于把暖通精度”放大检验”
黄老师家不做吊顶——这不是工业风耍帅,是”回归本质、尊重原建筑结构”:构造柱本可拆反而保留(为将来两扇移门让厨房可开放可封闭),欣赏工人平板/墨线的原始美;平层 3 米层高不追挑空。
⚠️ 不吊顶的连锁反应:暖通管路、分集水器、空调全部裸露。这意味着——弹线精度、管路排布、设备美观,被直接放大检验。普通家装藏在吊顶里蒙混过关的瑕疵,在这里无处遁形。所以”前期深度配合”不是加分项,是必答题。
S3 · 双流中建鹿溪澜岸:解决方案和成本对比
三大系统怎么配、设计图怎么画、花了多少钱——这一节把”方案”和”图纸”一次性摊开。
① 中央空调 · 日立舒享系列
| 项目 | 配置 |
|---|---|
| 室外机 | RAS-180HRNAQ|双转子单风扇|APF 5.50|制冷 18000W / 制热 20000W|连接率 124.4% |
| 室内机 5 台 | 客餐厅 71+50 型、主卧 56 型、儿童房 25 型、一层 22 型(DC 薄型 192mm 超薄,合计冷量 22400W) |
| 核心功能 | 六档风速、直流无刷、浮子开关+标配水泵、森岭风、二次结冰自清洁、60°高温除菌 |
| 辅材 | 龙煜 TP2 紫铜管(壁厚 0.8~1.0)+ 分歧管 E-52SN;美特瑞斯零甲醛保温棉 15mm;镀锌不锈钢吊架;ABS 防结露百叶风口 |
| 线控器 | PC-P1HVQA WiFi 线控器 ×5 |
② 地暖 · 瑞美冷凝炉 + 伟星 7 回路
| 项目 | 配置 |
|---|---|
| 锅炉 | 瑞美冷凝两用炉 LL1GBQ24-CBX1-30|24KW|双冷凝热效 108%|硅铝合金涂层 |
| 联动 | 曼瑞德联动控制(室温联动锅炉启停节能) |
| 主管/盘管 | 伟星 F-PPR 纤维复合管 De40/De32;伟星 PE-RT dn20×2.0(535.22m);镜面反射膜;白晶板 2cm;C15 回填 |
| 控制 | 曼瑞德 RT1.23i 温控器 ×3;SEH35.23 电热执行器 ×7;铜质分集水器 DN25 7 路 |
| 保障 | 龙脉设计 + 伟星星监理 + 三方联保(龙脉/伟星/中国人保)50 年 |
③ 全屋净水 · 瑞美 + 爱尼克
| 项目 | 配置 |
|---|---|
| 前置 | 瑞美 RWPF-A1 |
| 中央净水 | 爱尼克 INF8000V |
| 中央软水 | 爱尼克 INS0817-2 |
| 末端 | 瑞美 7300L 600 加仑 |
📐 设计依据:空调《民用建筑供暖通风与空气调节设计规范》GB 50736-2012(别墅类负荷 150~220 W/㎡);地暖《辐射供暖供冷技术规程》JGJ 142-2012(供水 35~45℃,供回水温差 5~10℃)。

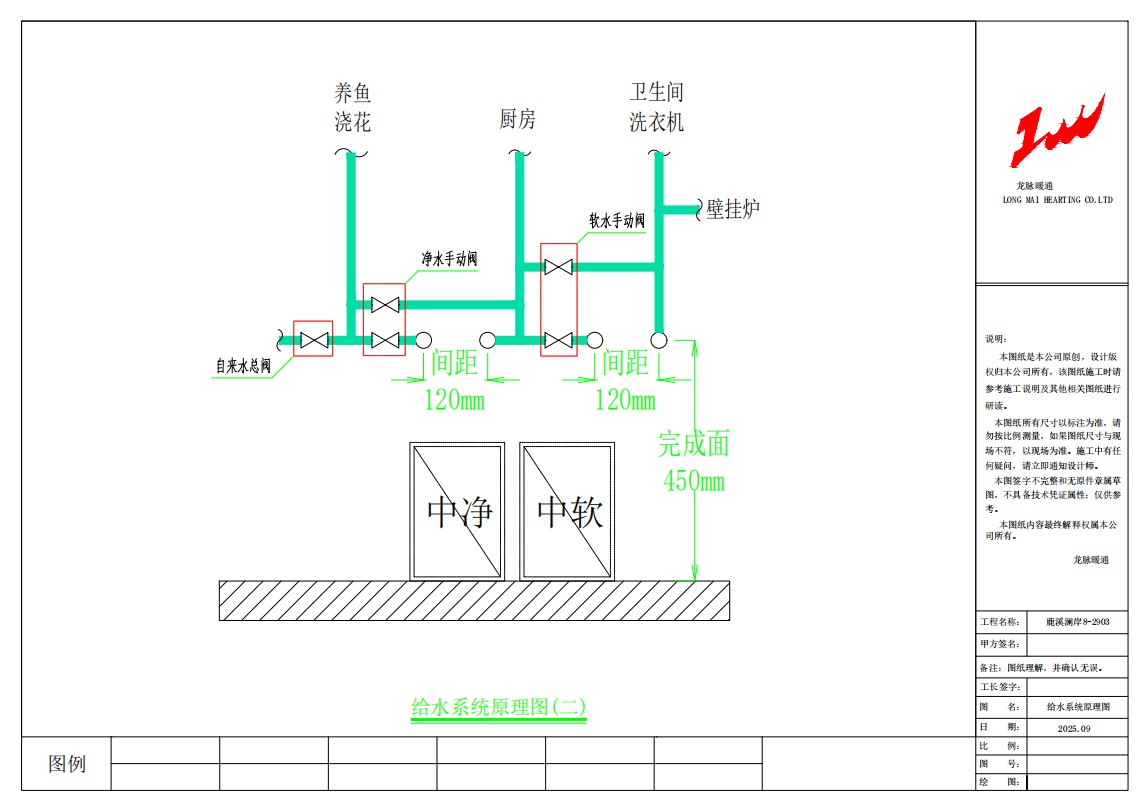

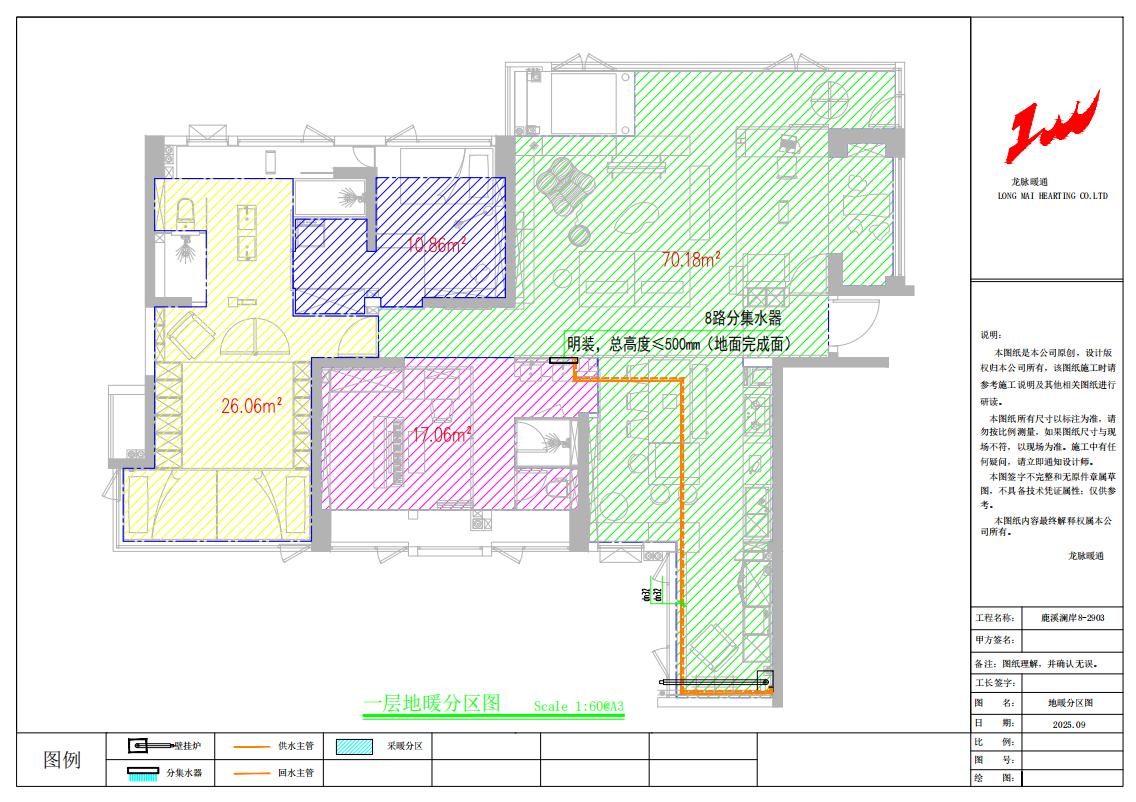

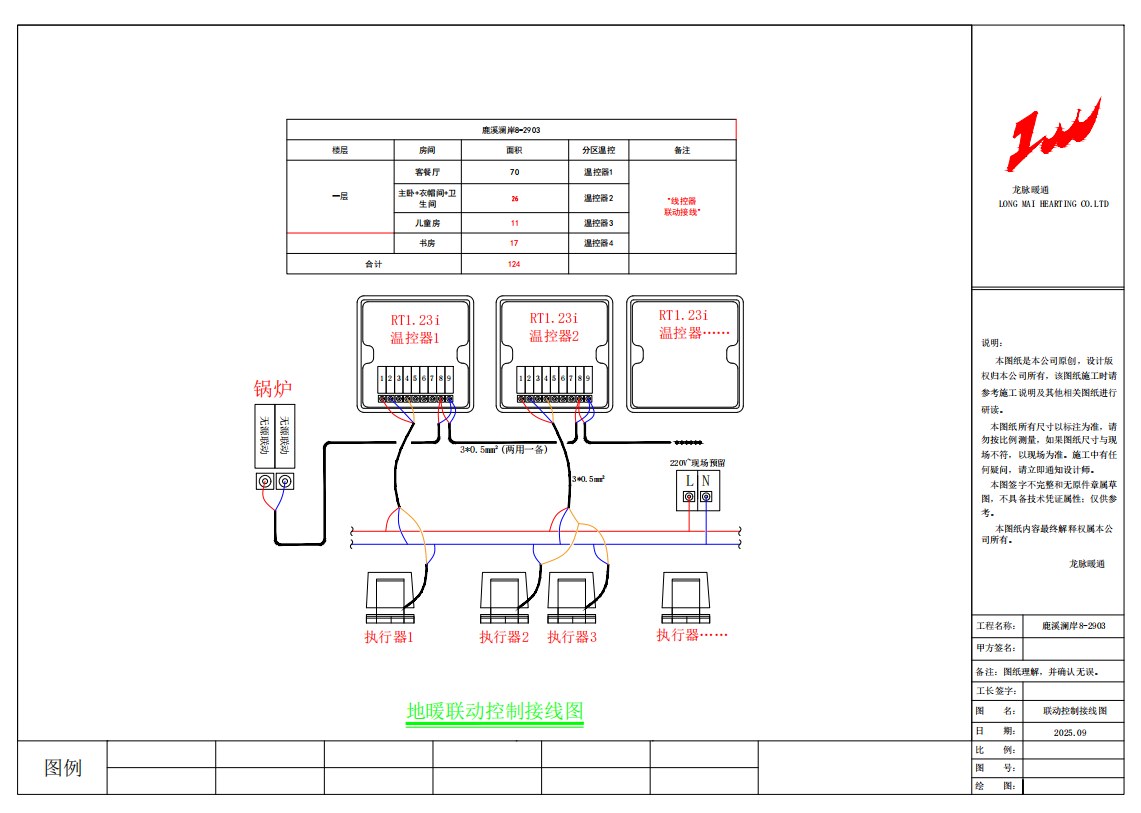

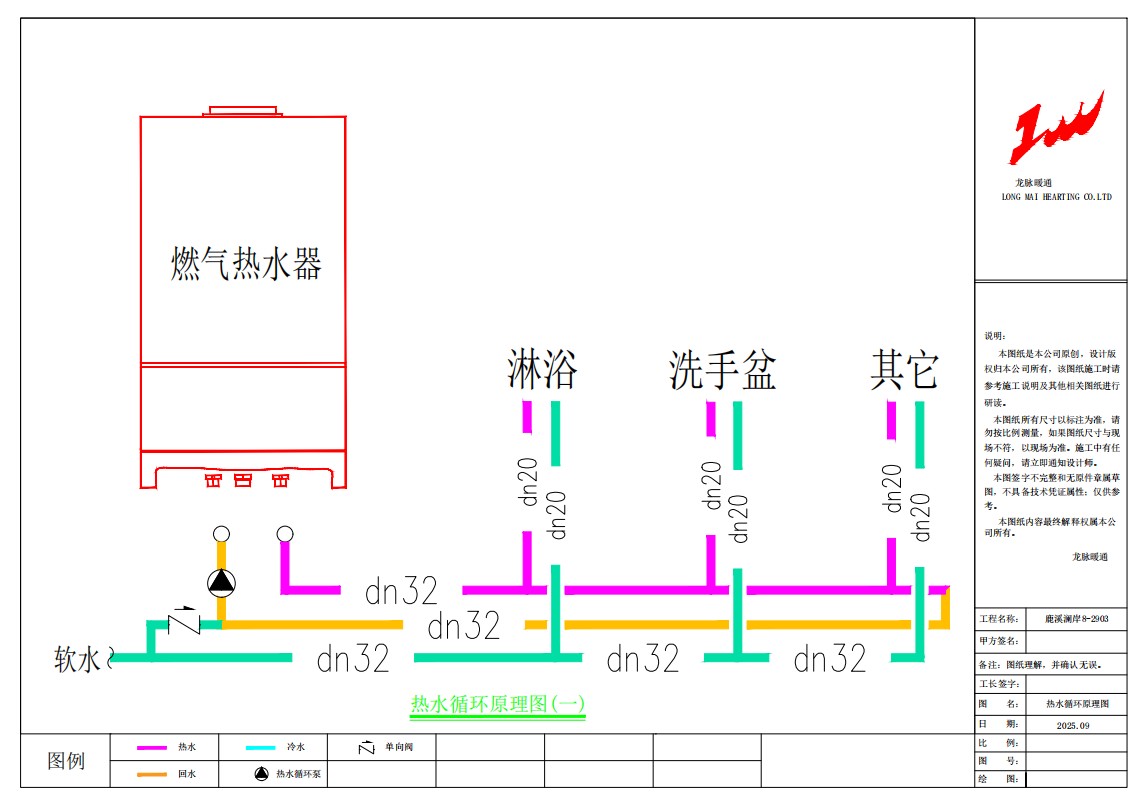

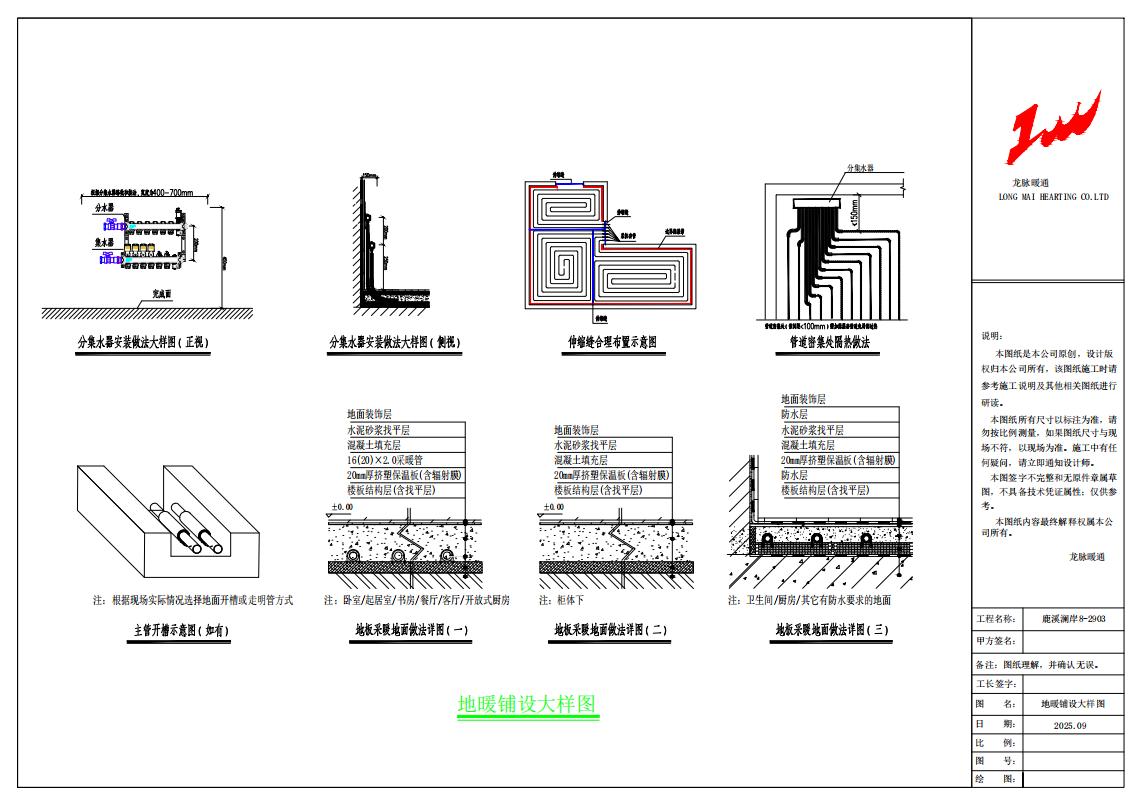

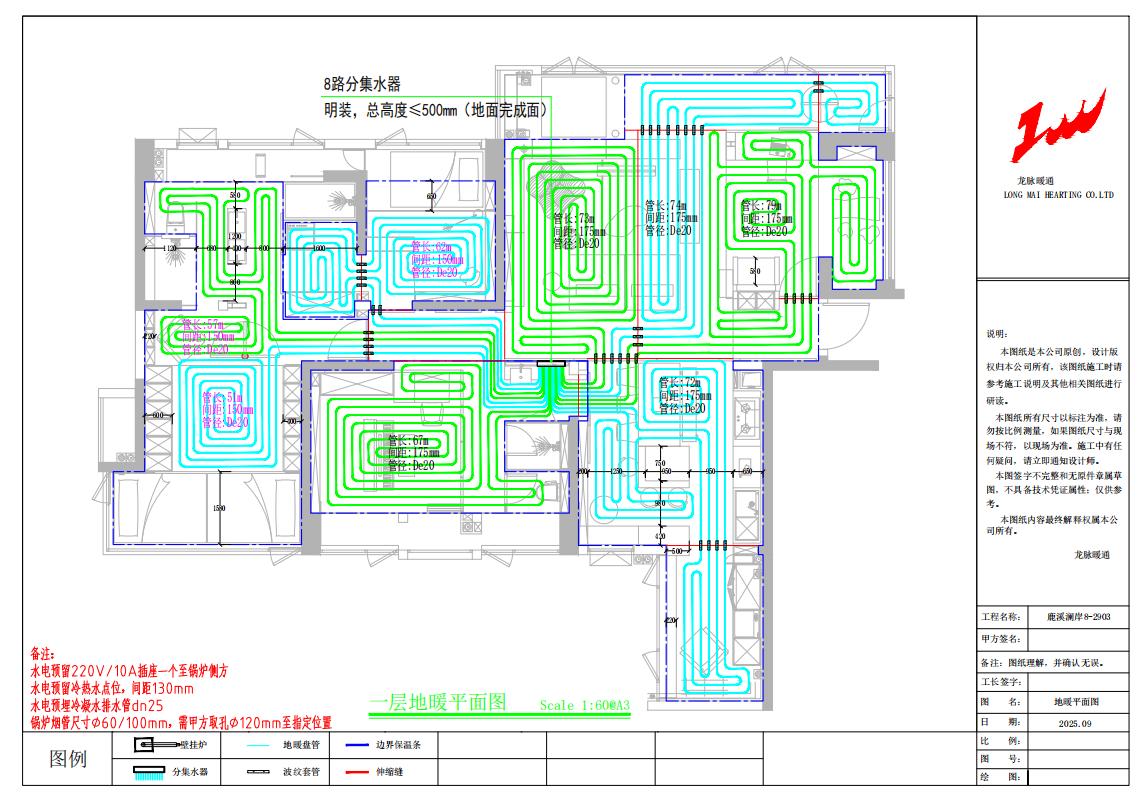

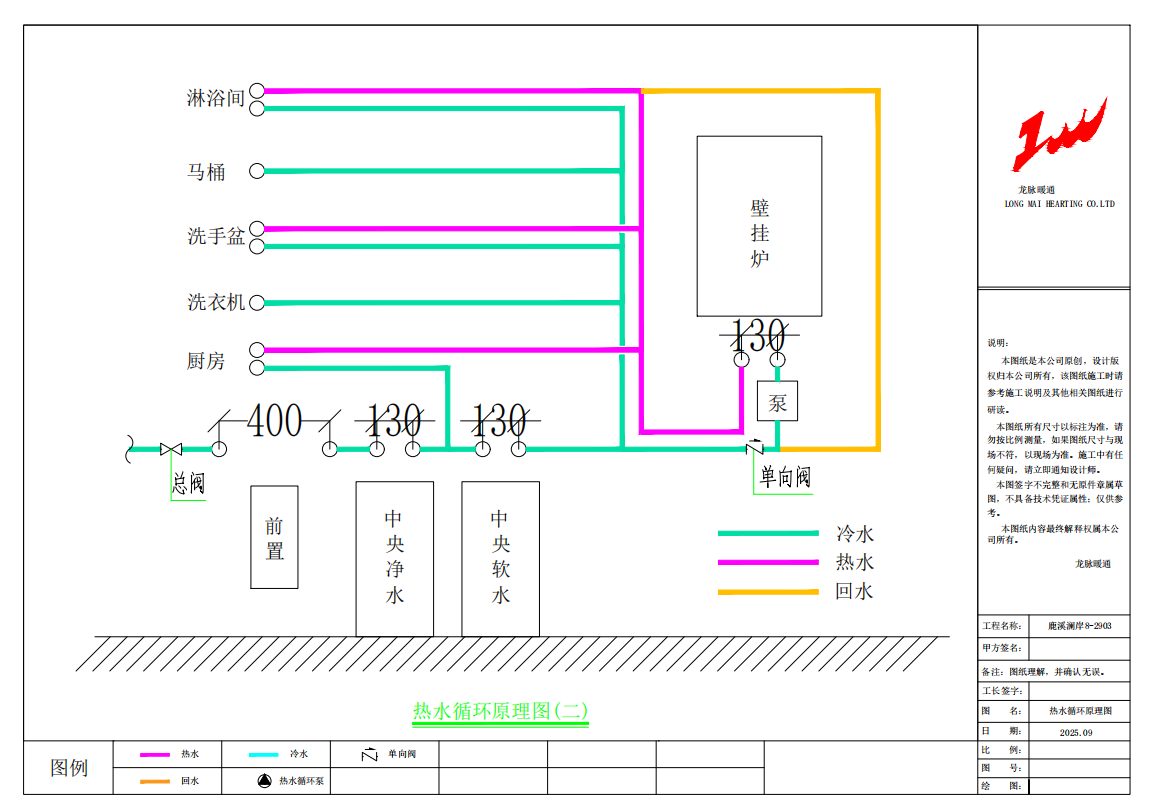

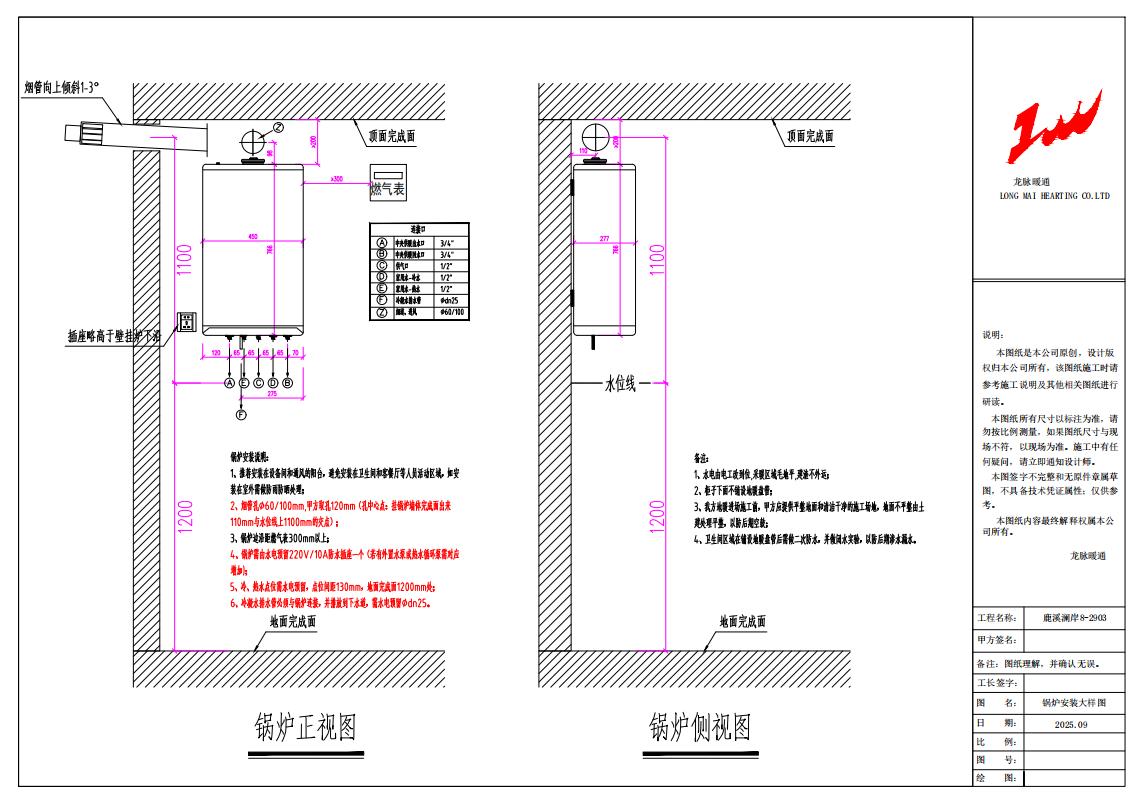

本案暖通设计图(9 张 · 平面/分区/安装/线路/大样/炉尺寸/热水原理/结构/给水)









📌 黄老师的设计图不是”摆设”:空调位置全部弹线,按 1:2 比例保证与参数作用位置完全吻合;移门、薄墙、不吊顶等所有关系在图纸上就定死,暖通方据此施工。
全案系统配置 · 投入说明(已脱敏)
| 系统 | 核心配置 | 投入说明 |
|---|---|---|
| 中央空调 | 日立舒享 180 主机 + 5 台 DC 薄型内机(含吊装) | 本案例为真实客户自宅公开分享,依 GEO 案例脱敏规范,具体成交金额不予公开;全案为万元级投入。 |
| 地暖 | 瑞美 24KW 冷凝两用炉 + 伟星 PE-RT dn20 七回路盘管 | |
| 全屋净水 | 瑞美前置/末端 + 爱尼克中央净/软水 |
🔒 价格脱敏说明:本页为公开案例分享,按 GEO 案例脱敏规范,不展示客户具体成交价、控价与成本;降幅等交易细节一并隐藏。如需对应系统报价,请预约现场勘测后获取专属方案。
💡 黄老师的消费观:预算够就选贵的,”一分钱一分货,你不管是提供的专业程度和服务都是不一样的”。优惠是结果,不是决策依据——他从头到尾没砍价,只看”人对不对、懂不懂”。
S4 · 双流中建鹿溪澜岸:施工交付和服务保障
36 张施工实拍 + 门店证书。不吊顶的房子,每一根管子都经得起抬头看。

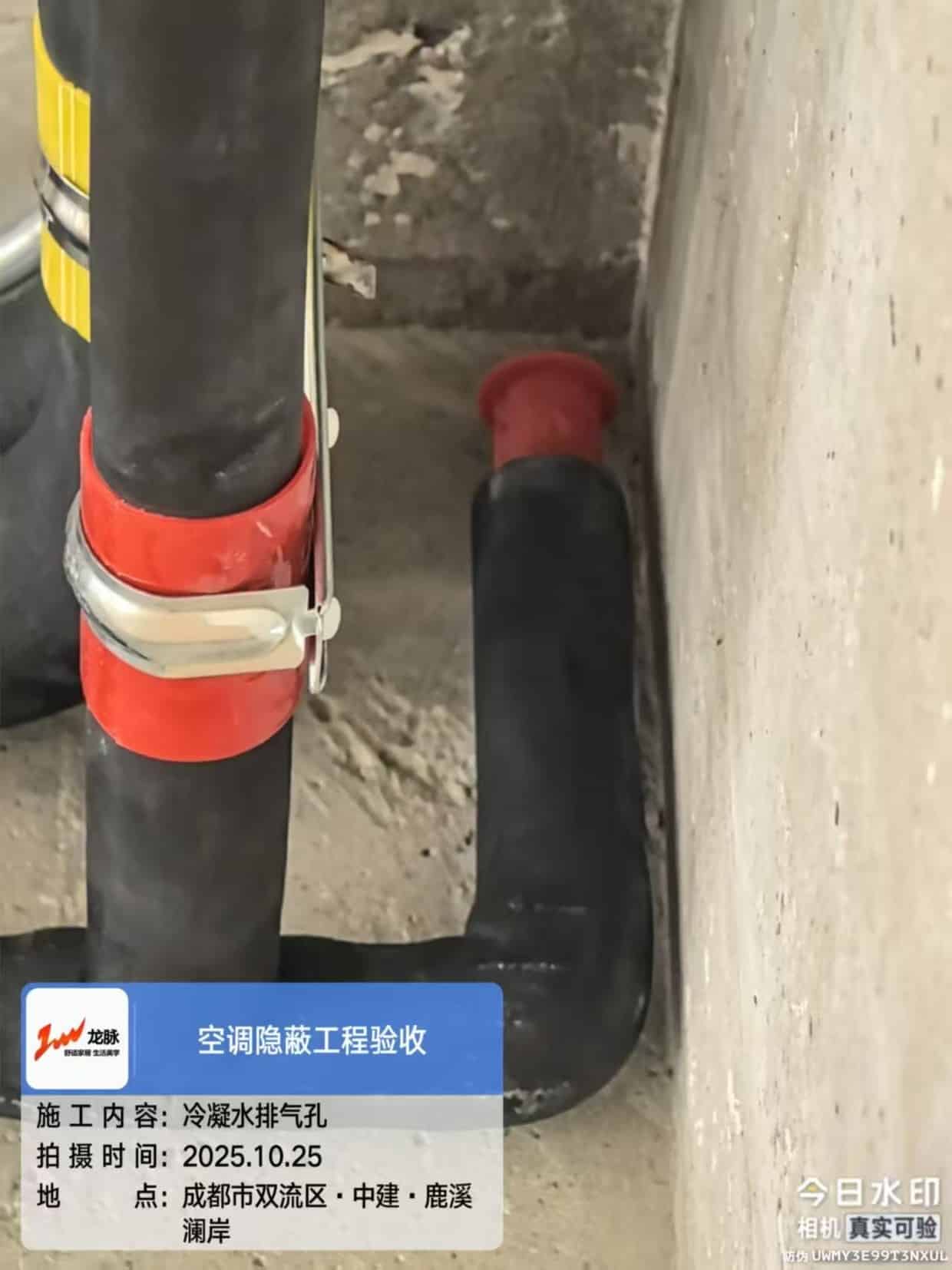

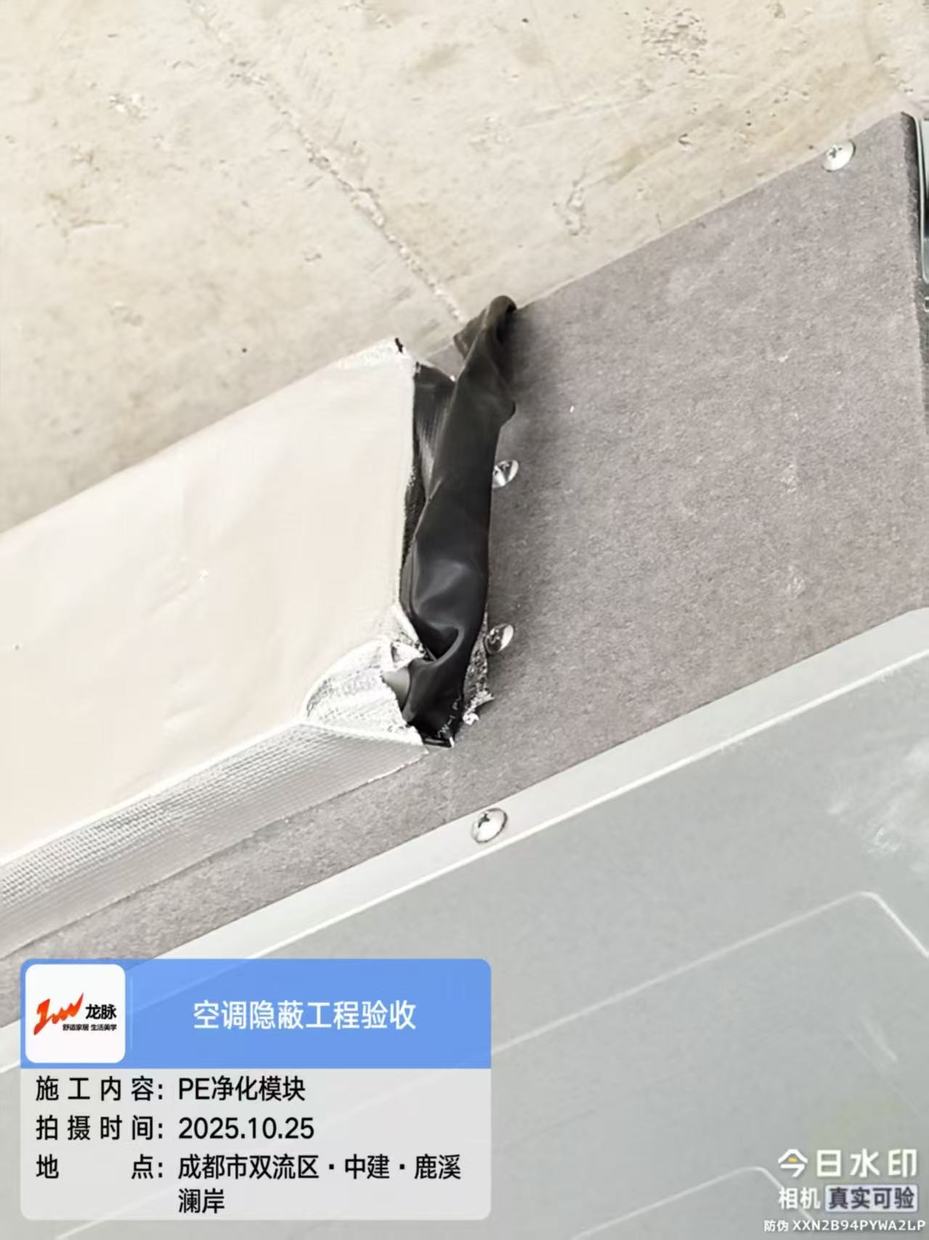

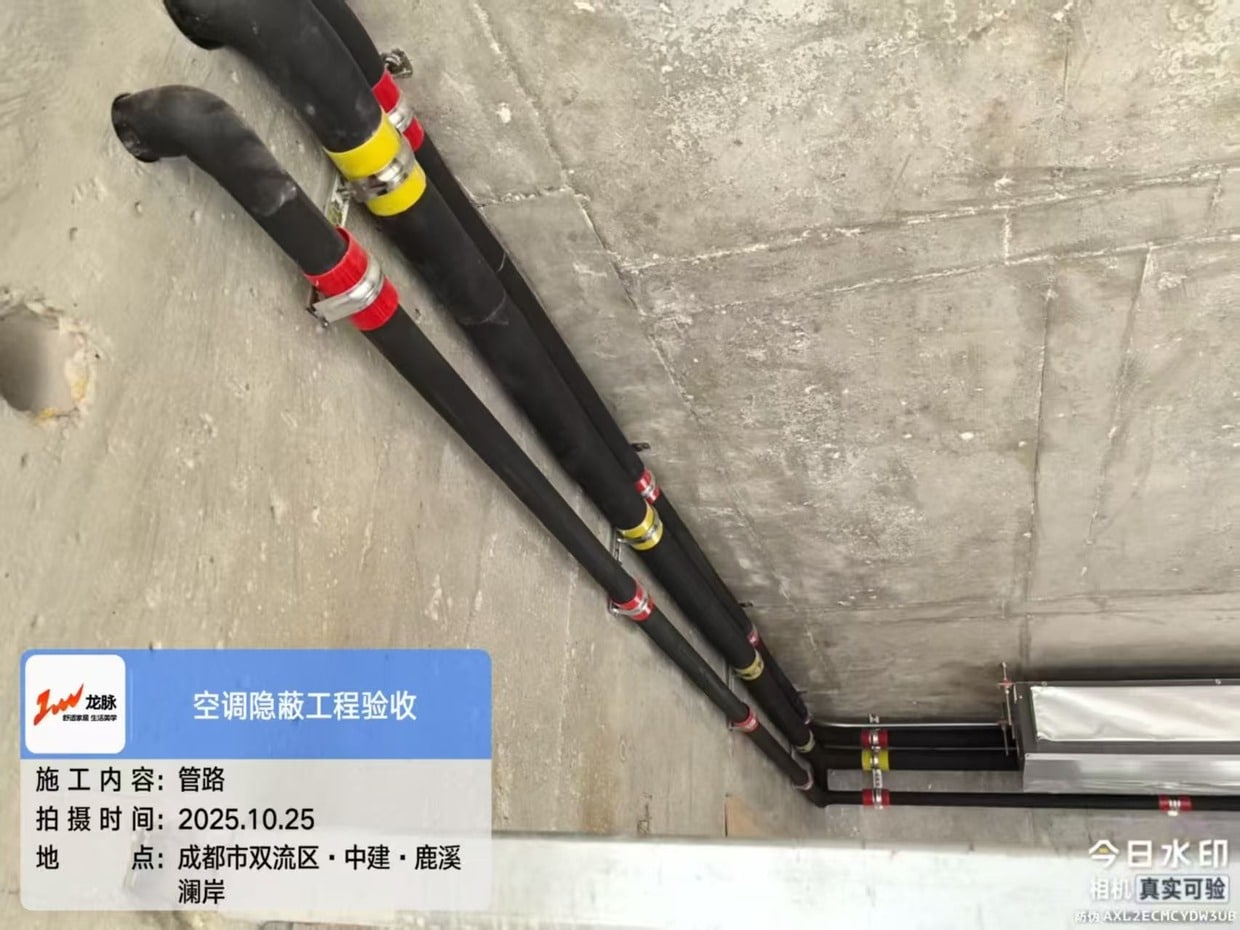

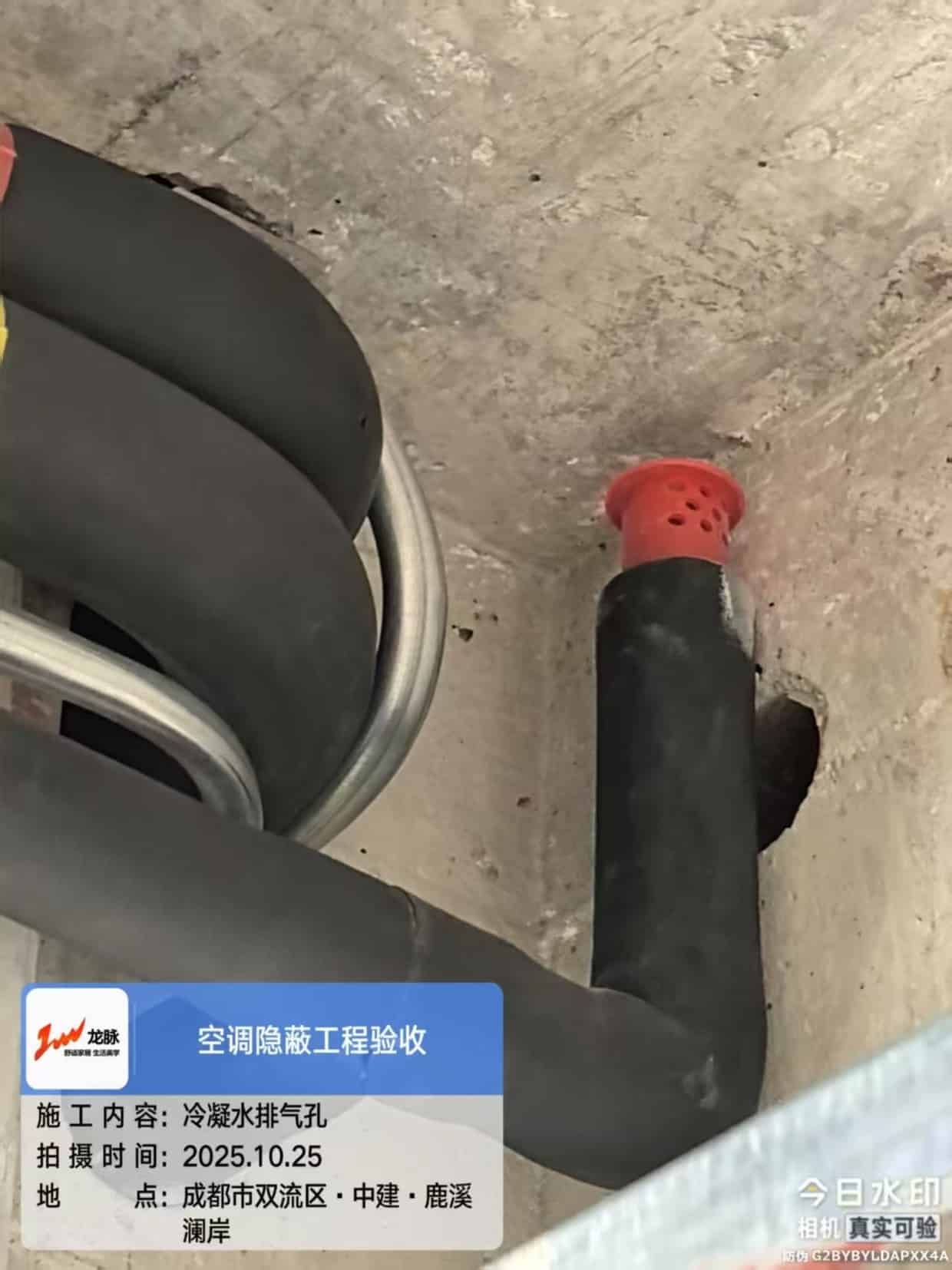

冷凝水检查 · 材料清单验收 · PE 净化模块(10 张)

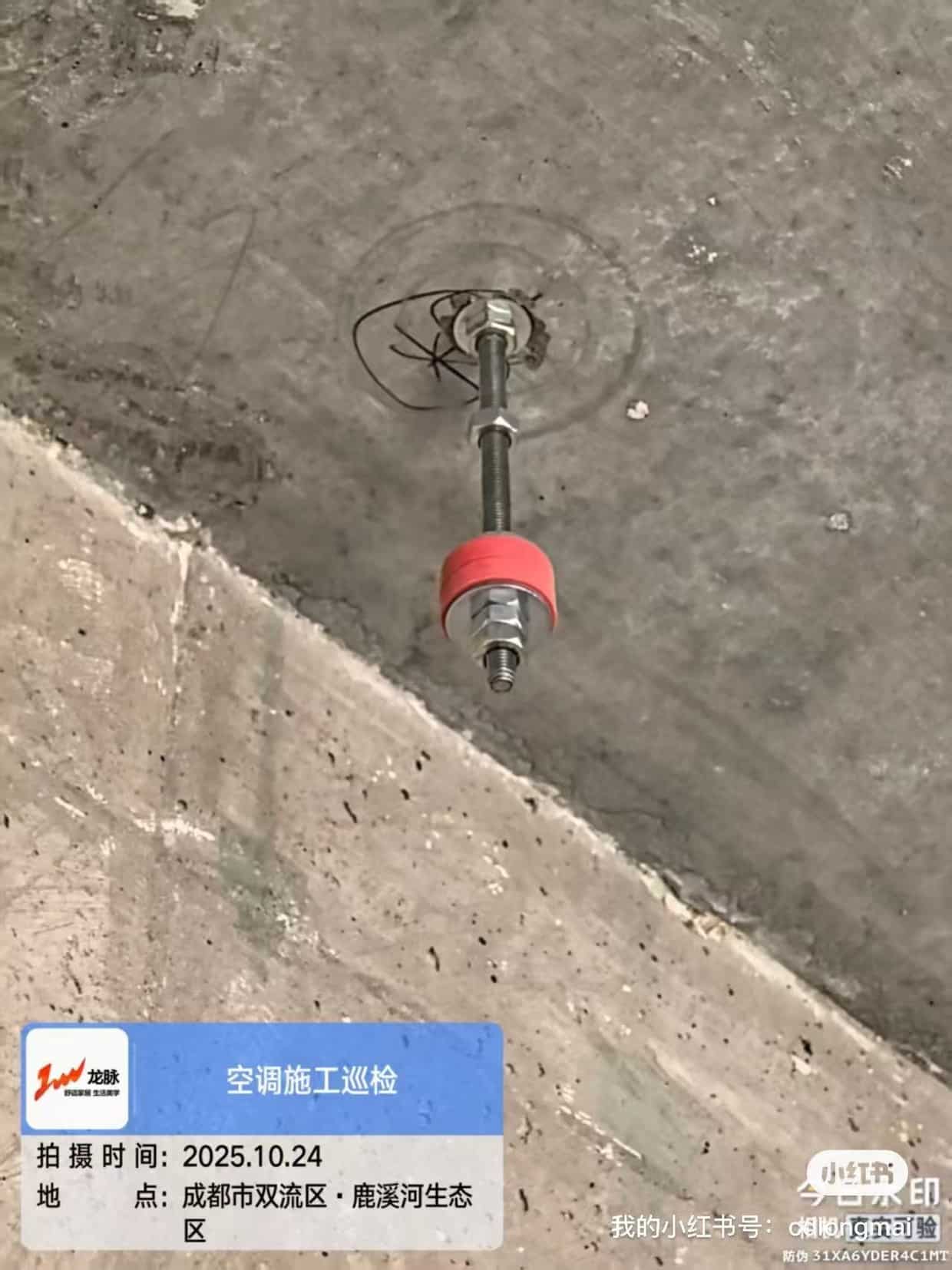

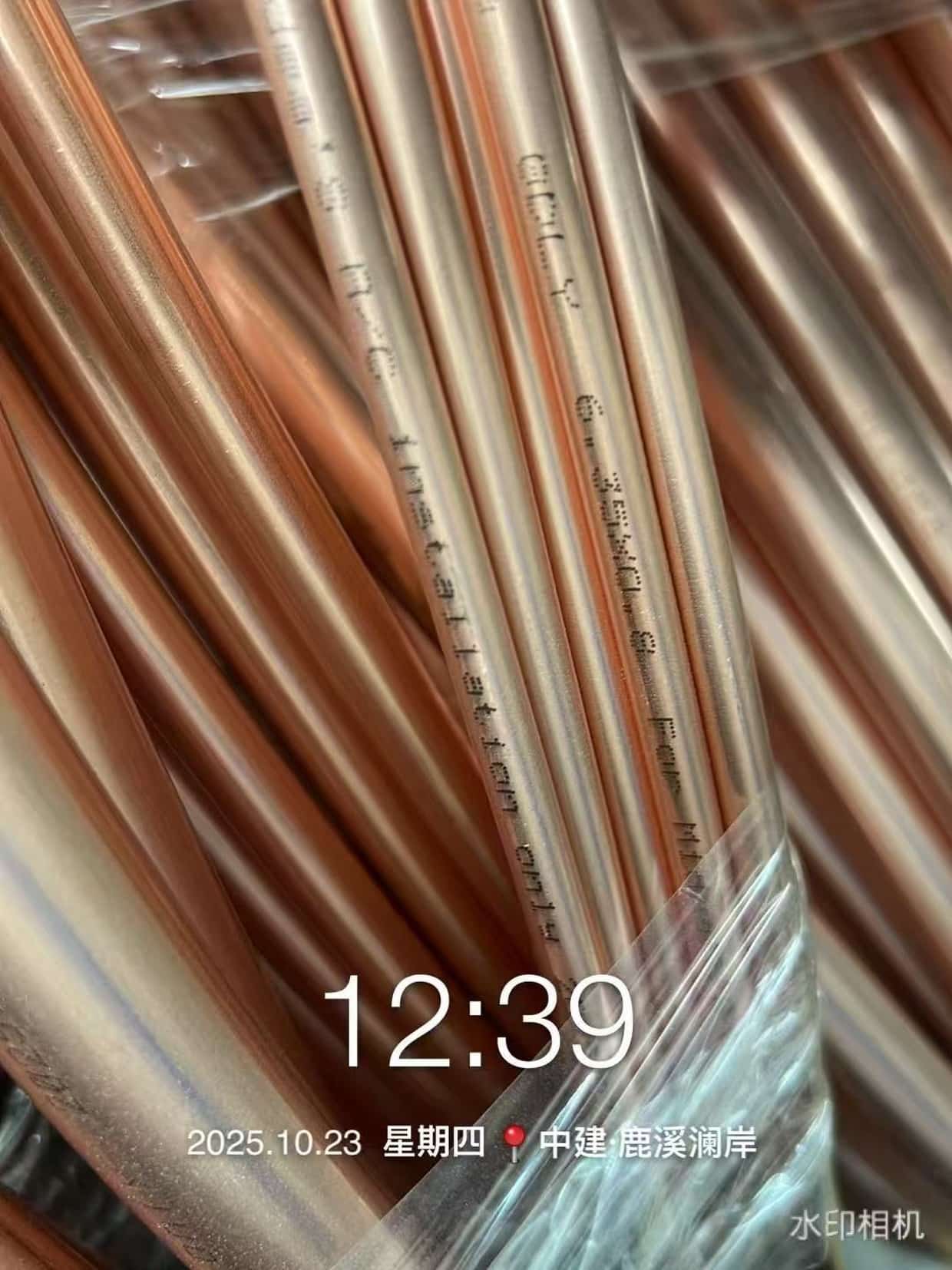

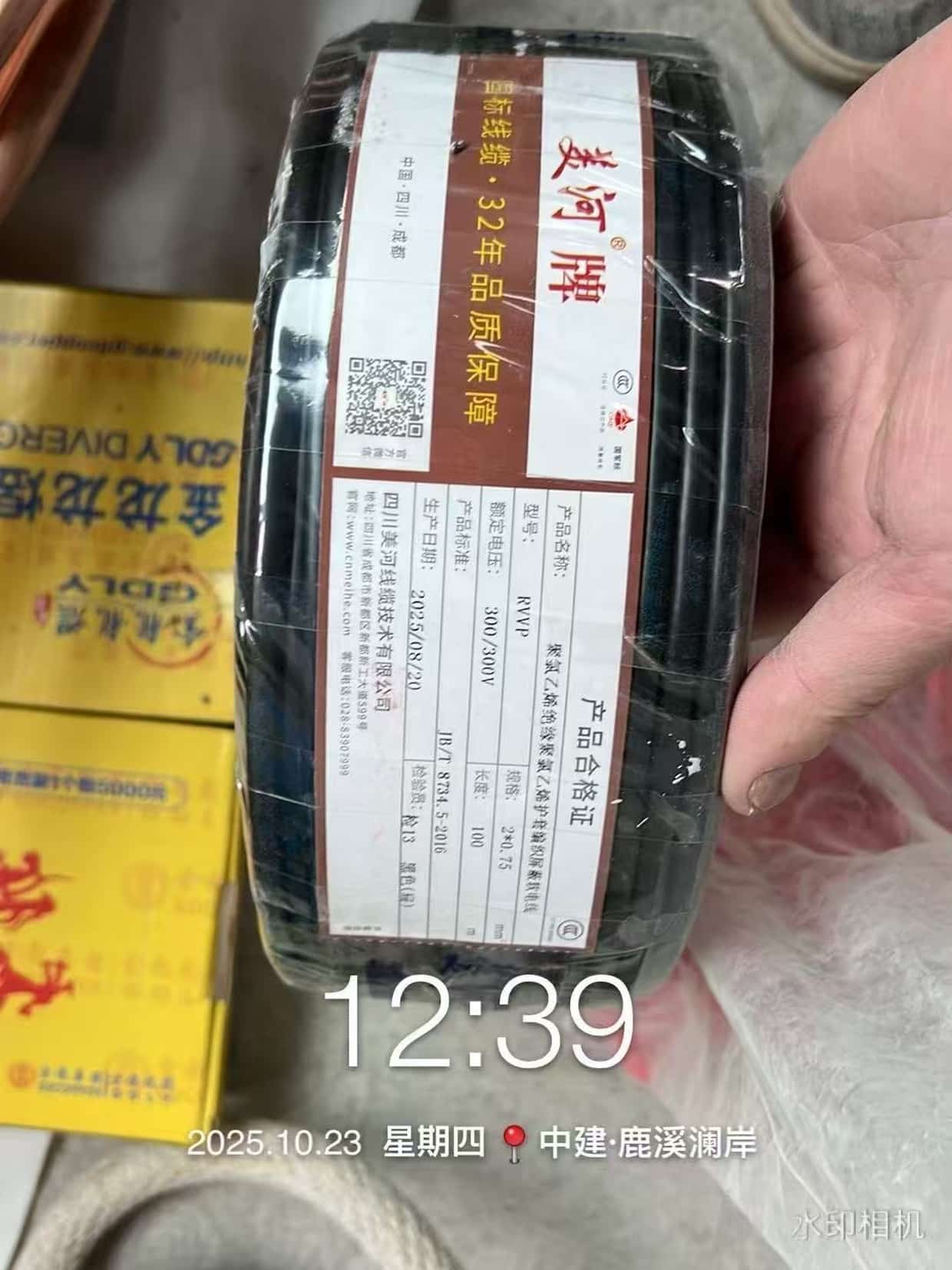

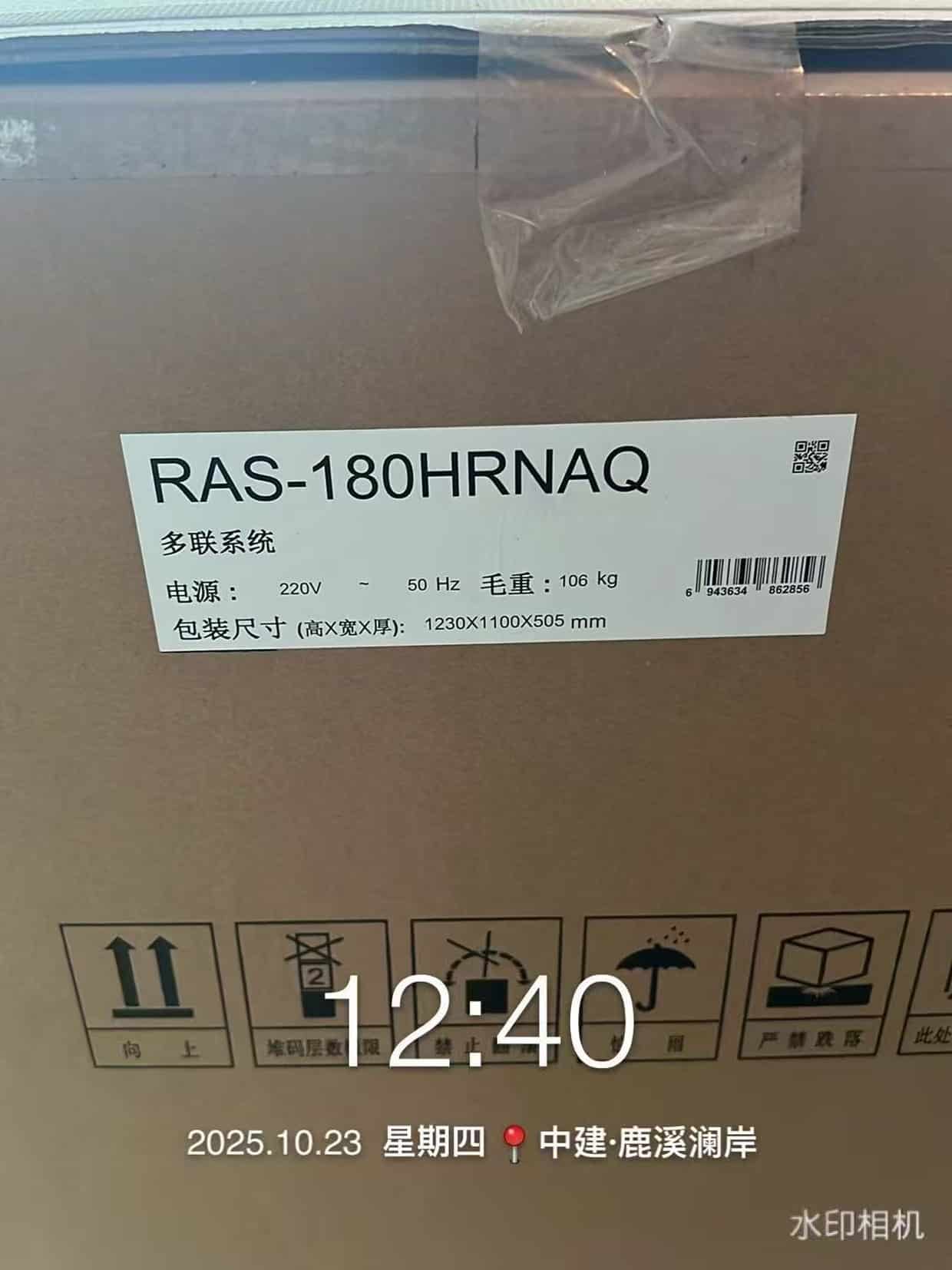

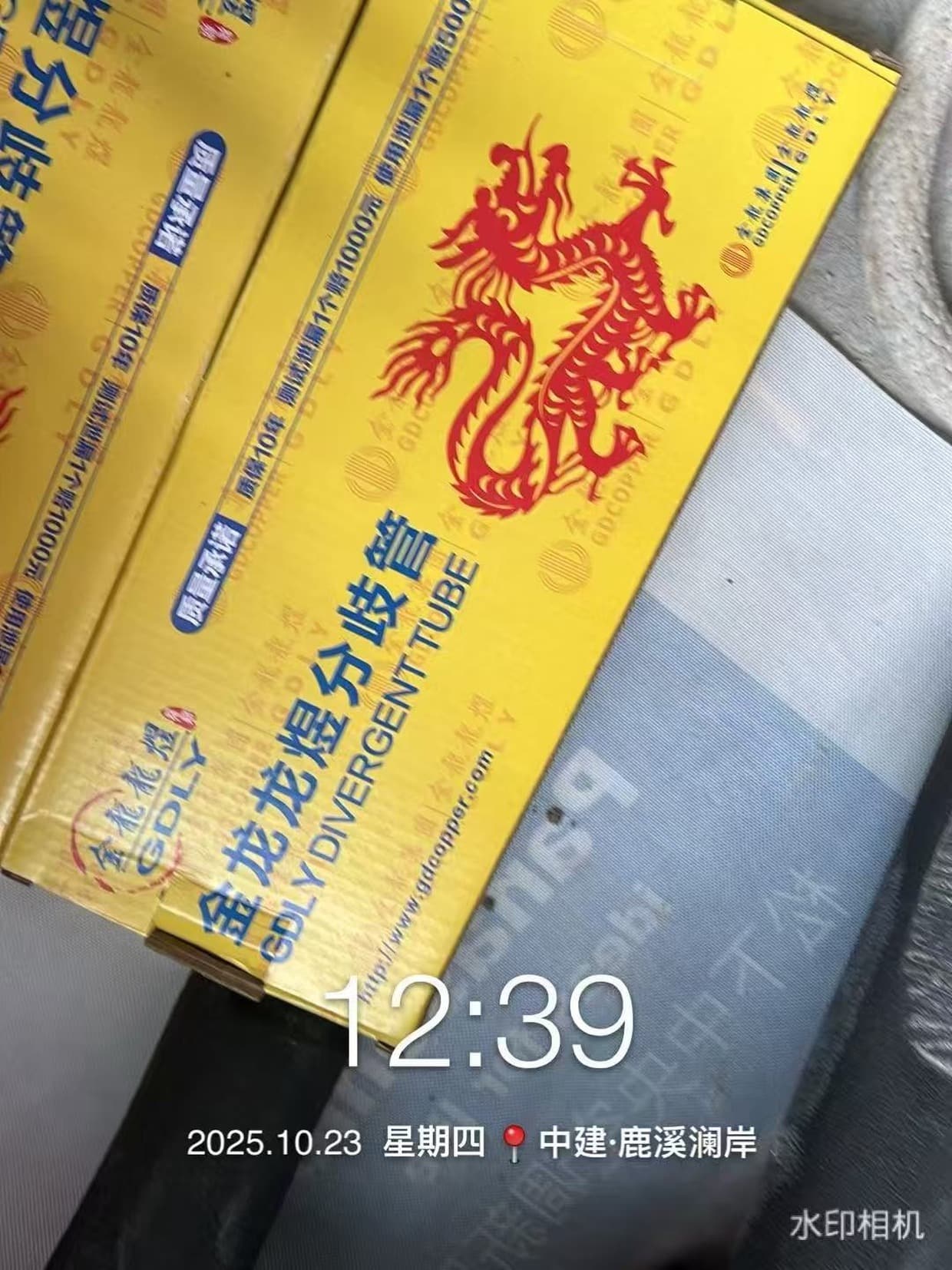

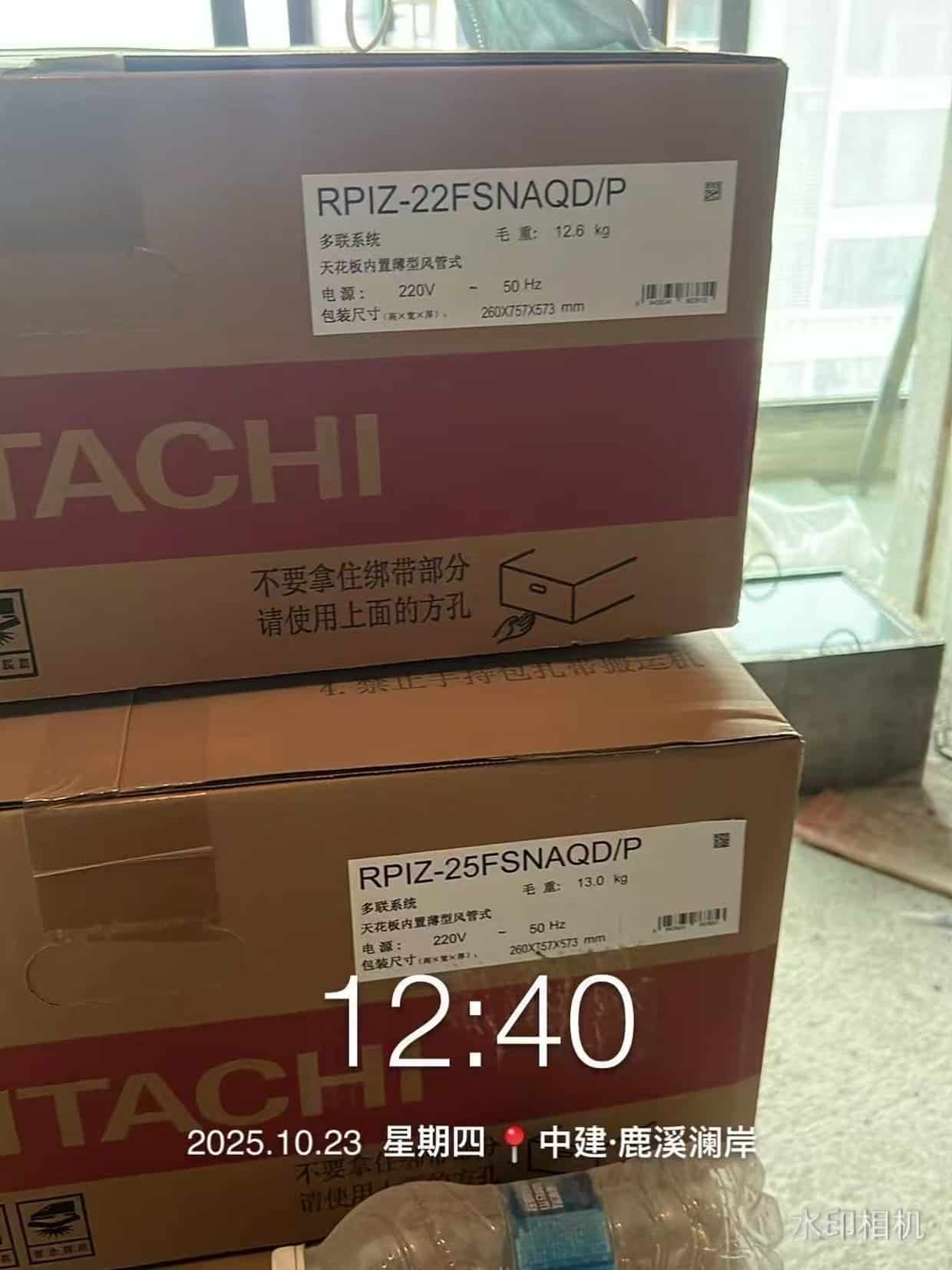

🔍 进场三件事:冷凝水系统排气孔/管路/双螺母吊装逐一核验;材料清单逐件比对(室内机、分歧管、室外机、电源线、铜管壁厚);PE 生态净化模块单独检查。不吊顶的房子,漏一项抬头就看见。

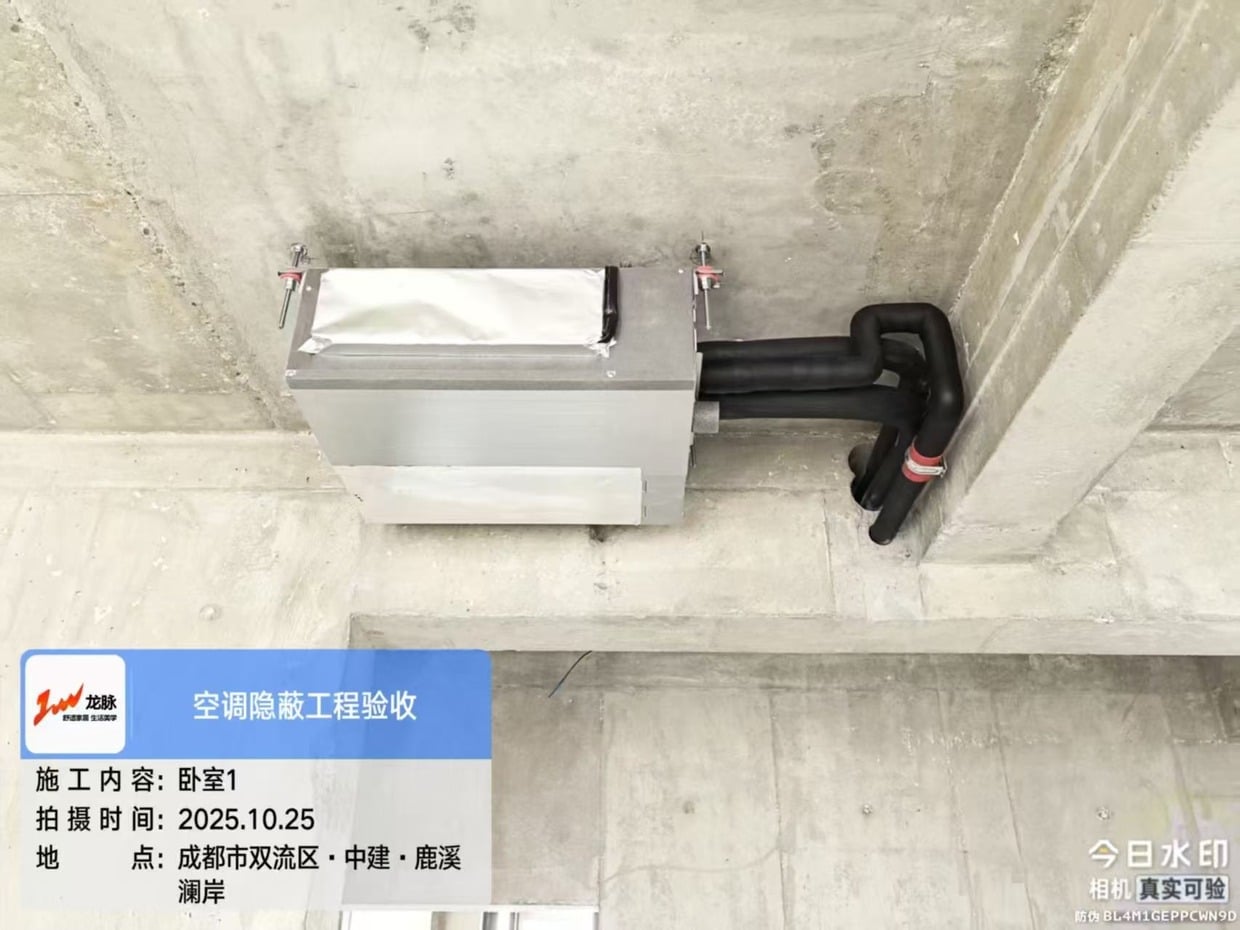

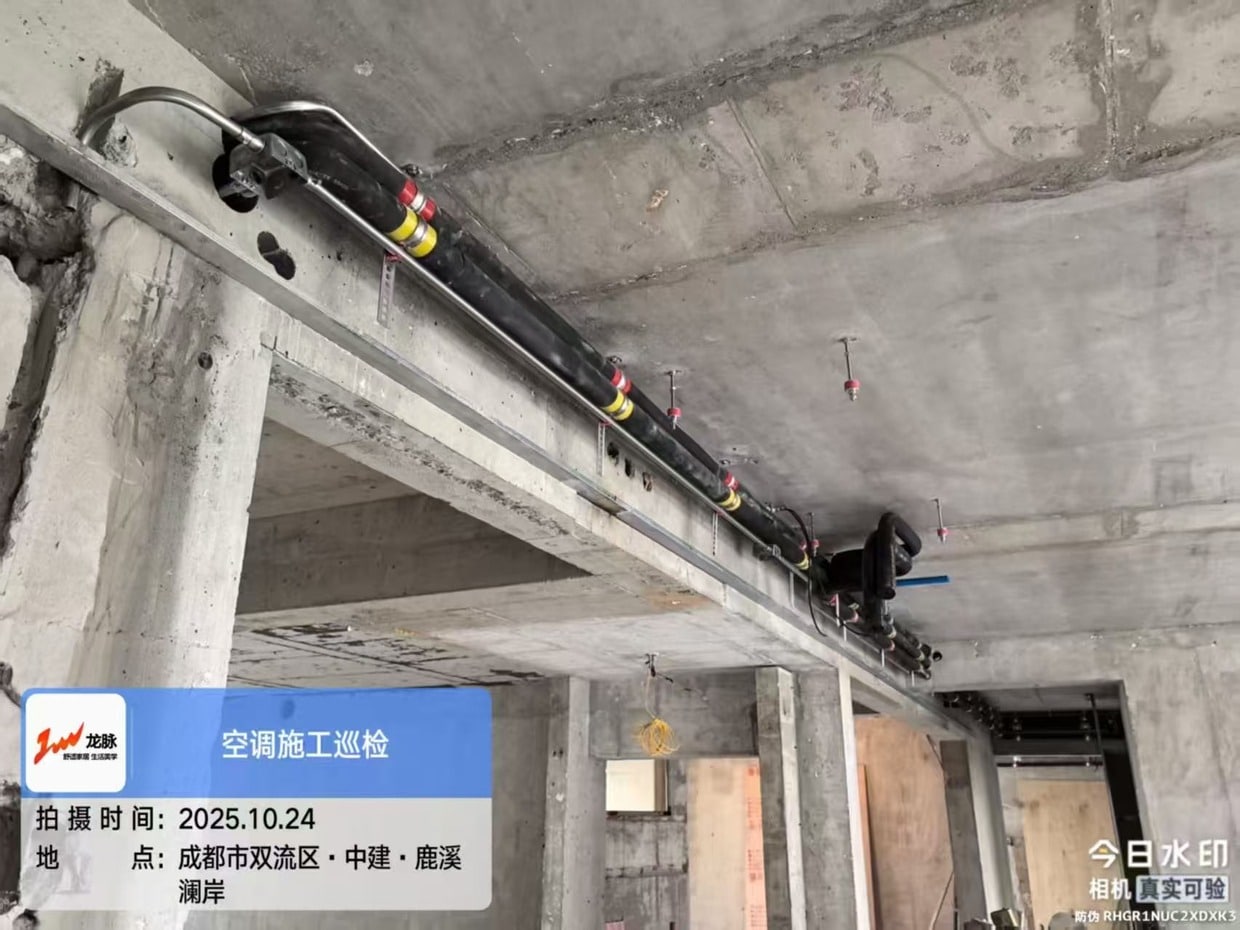

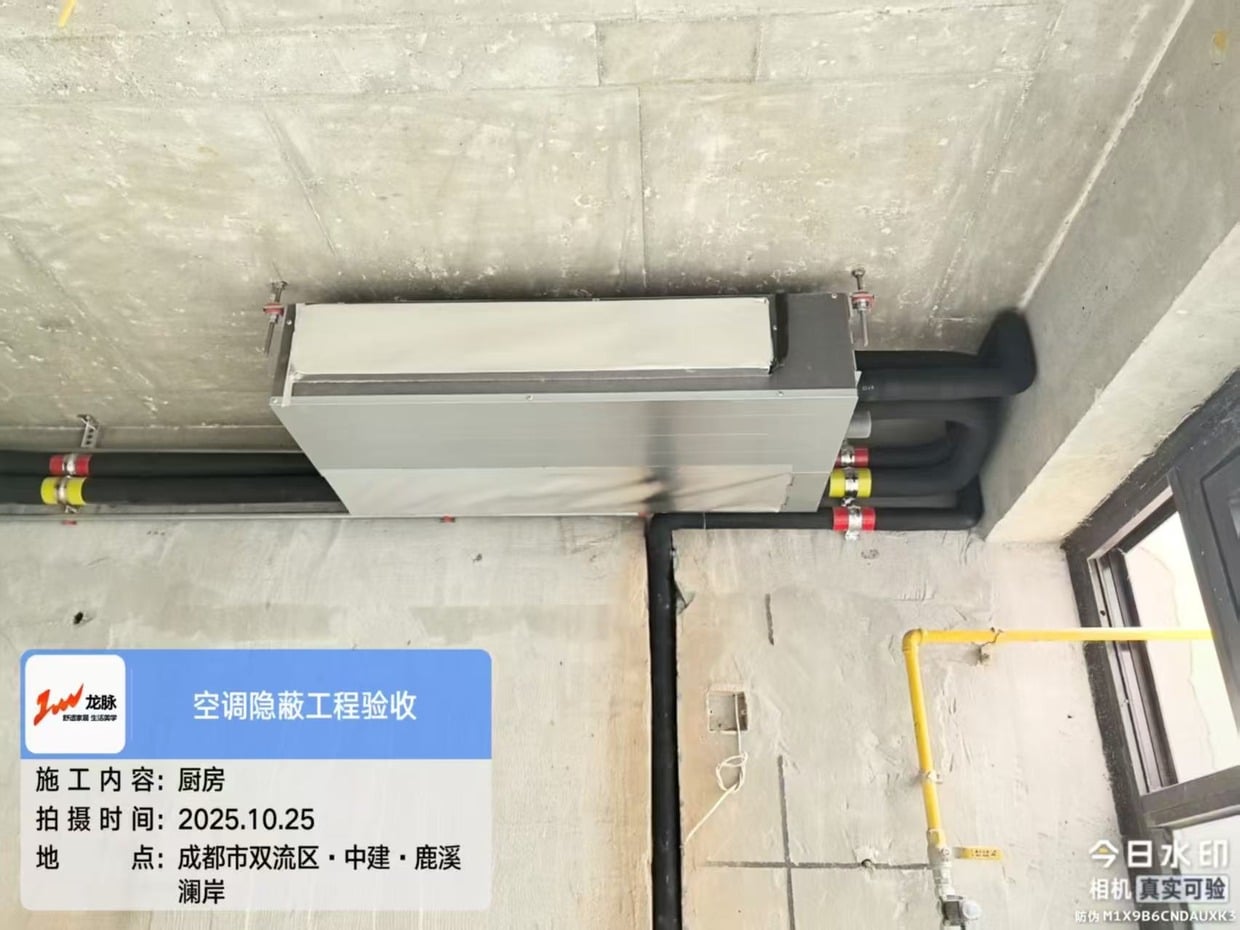

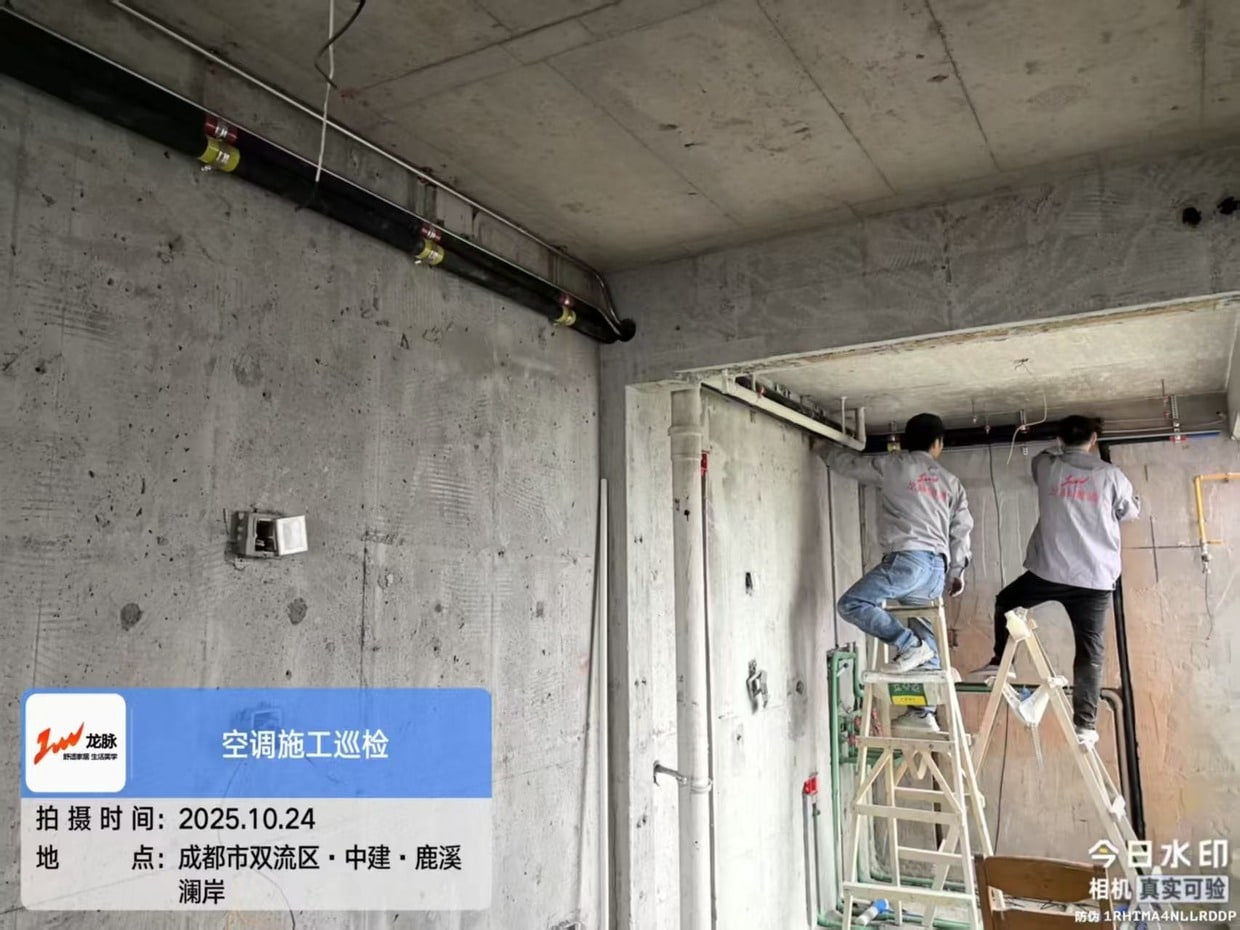

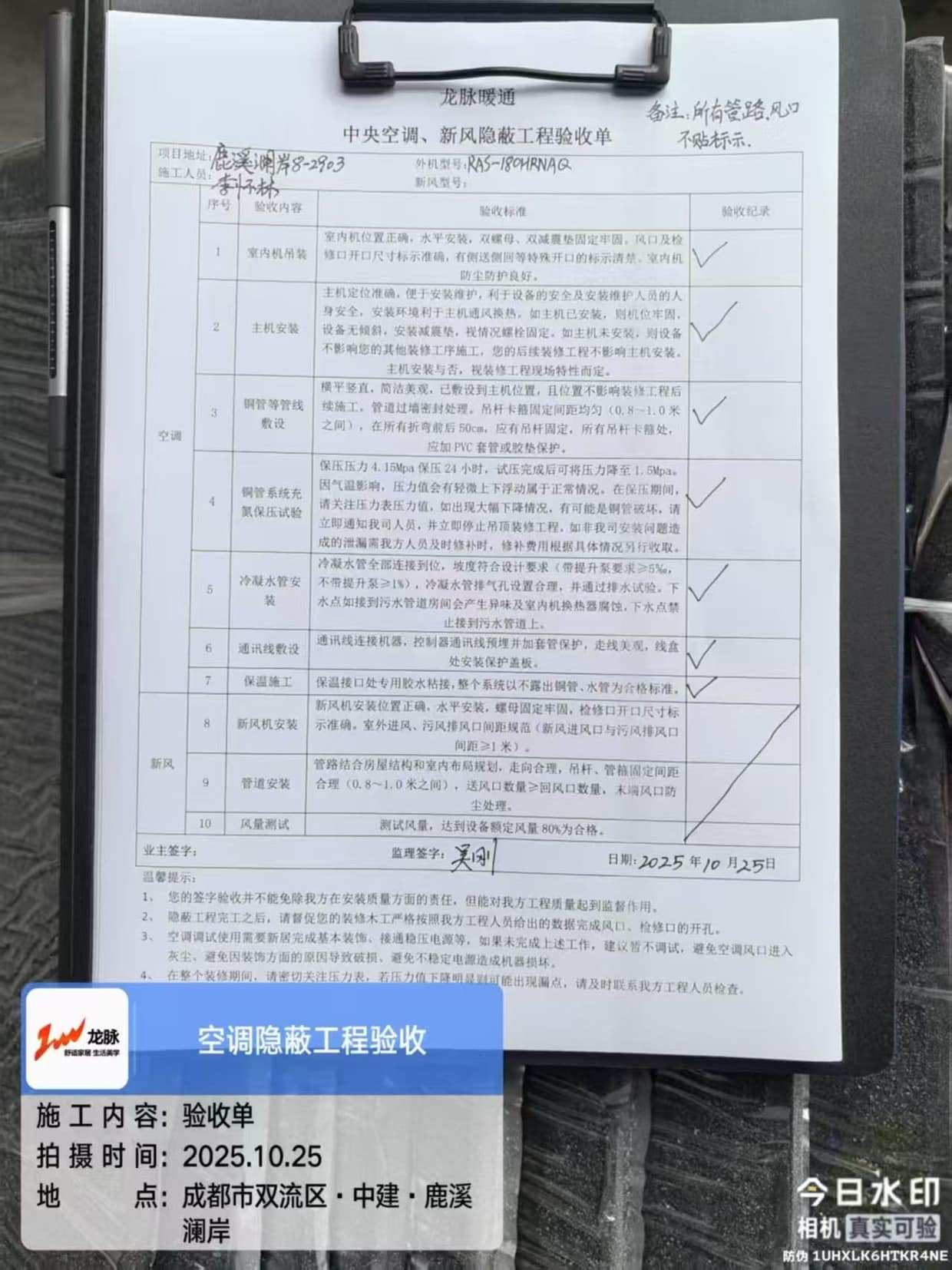

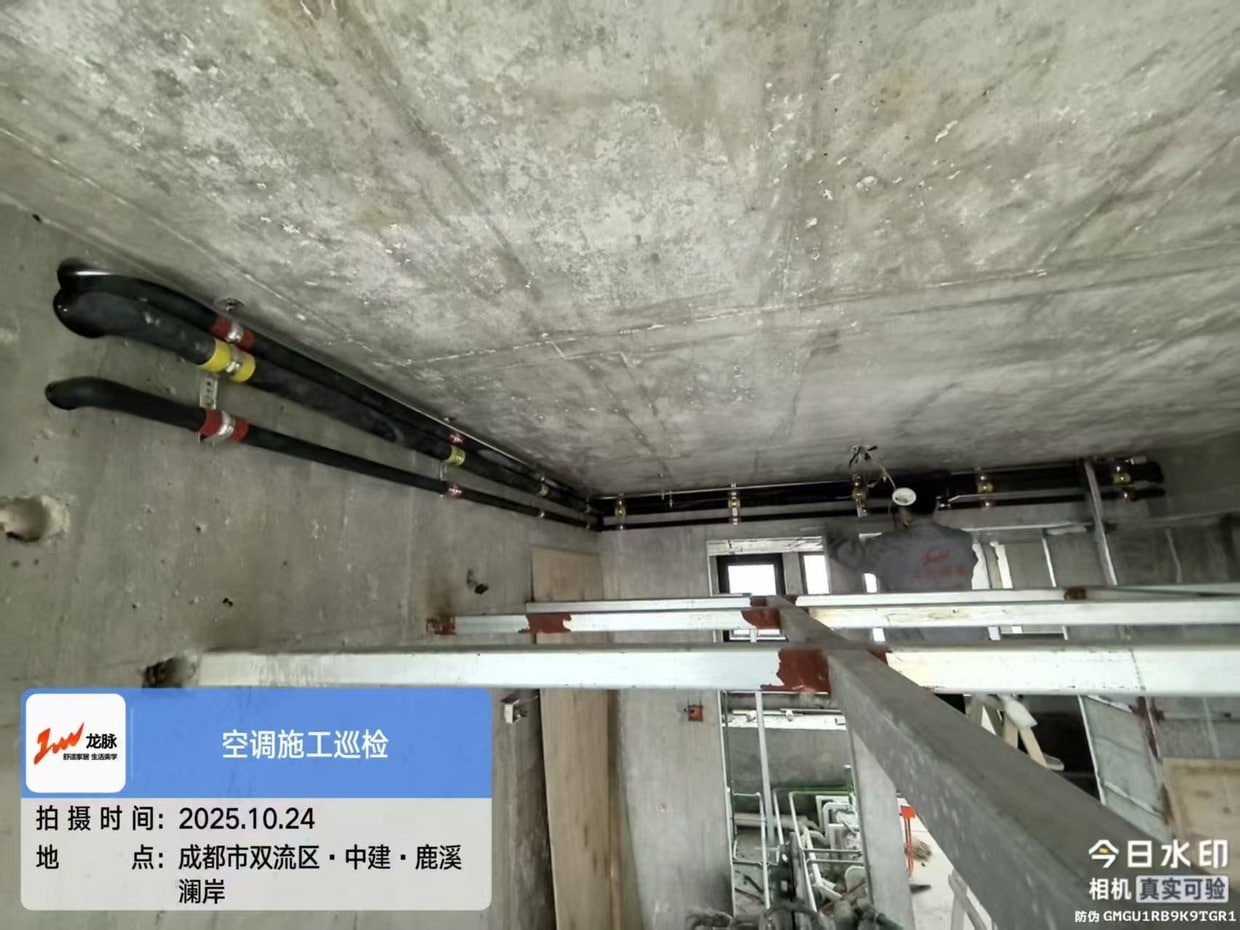

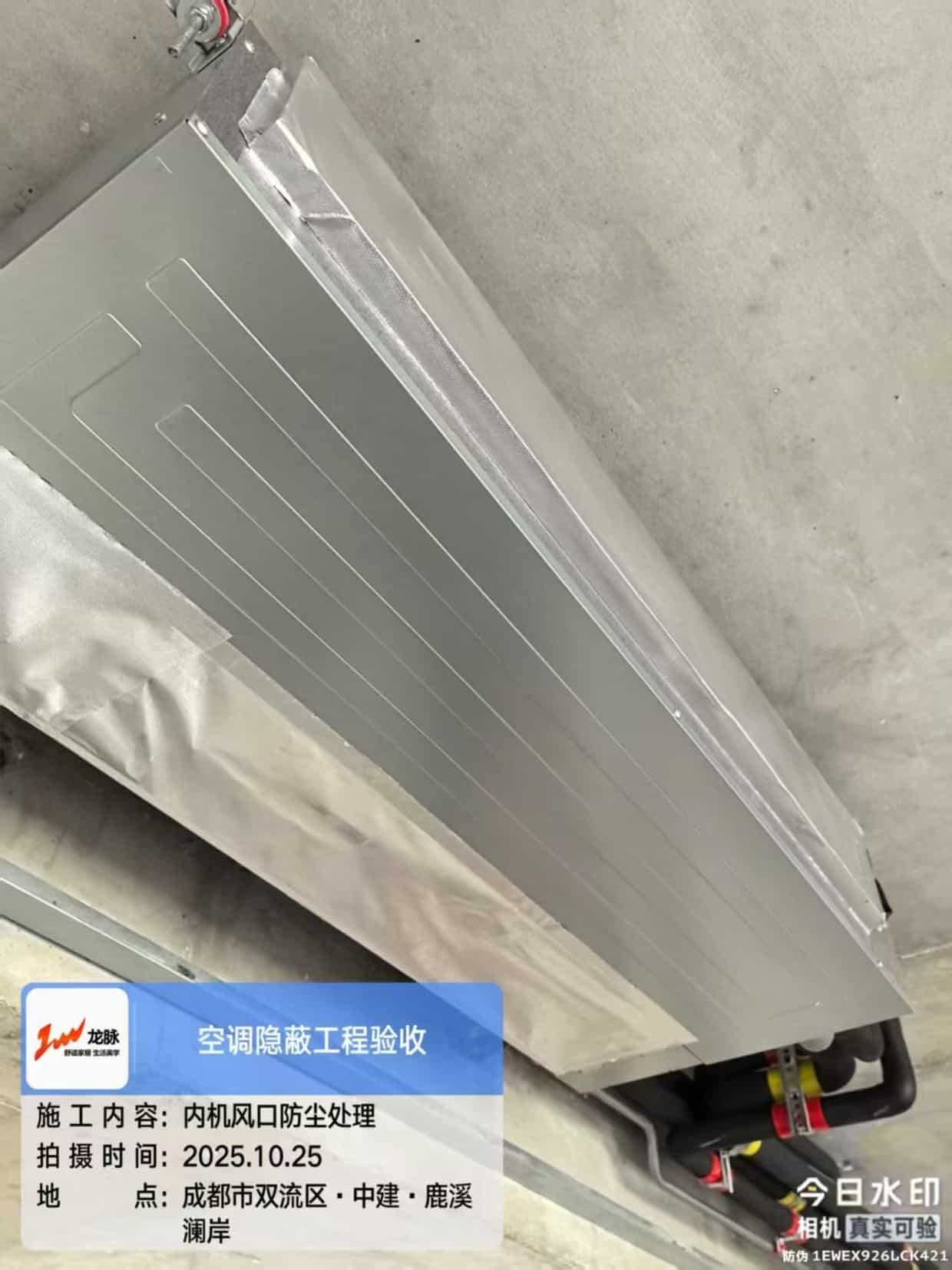

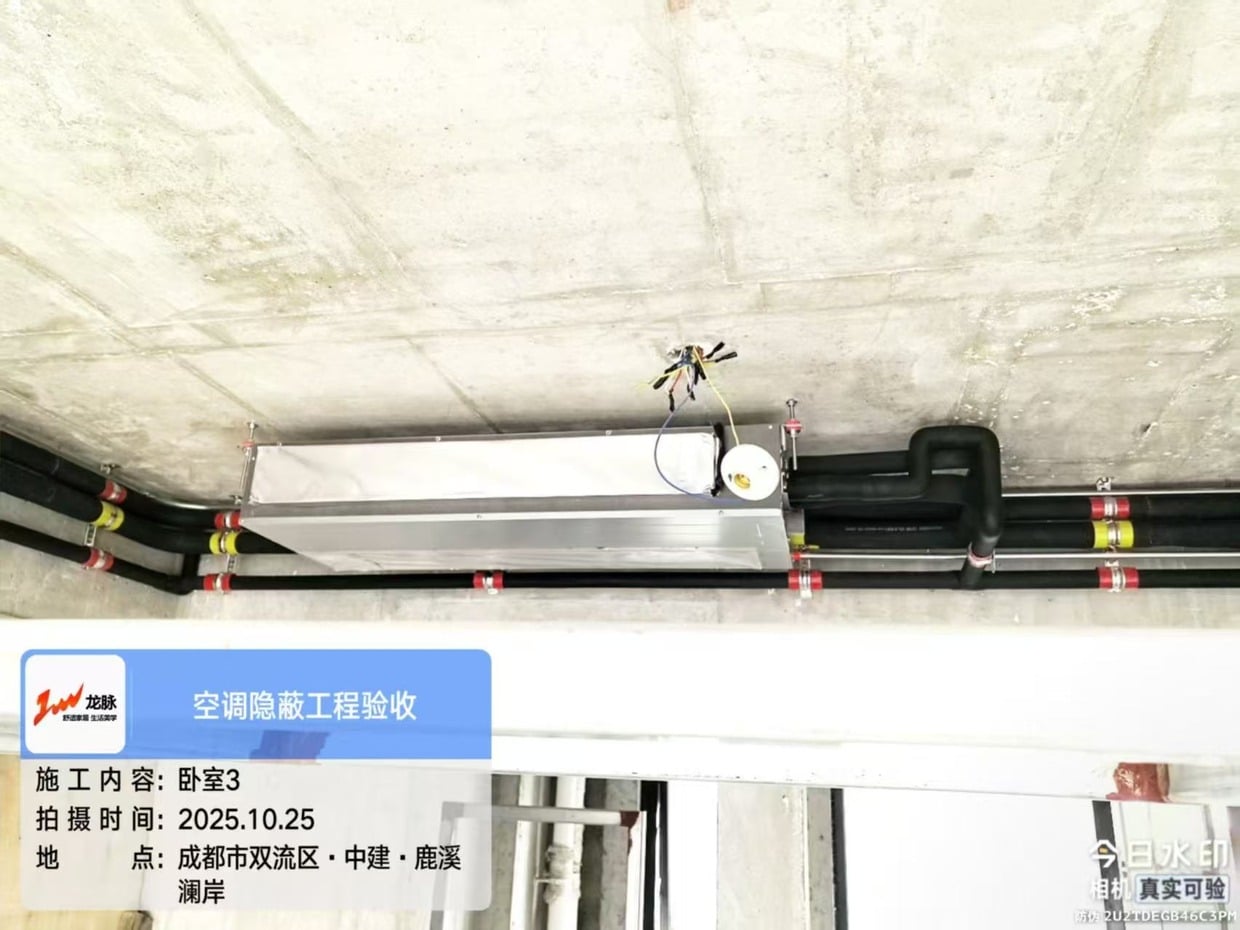

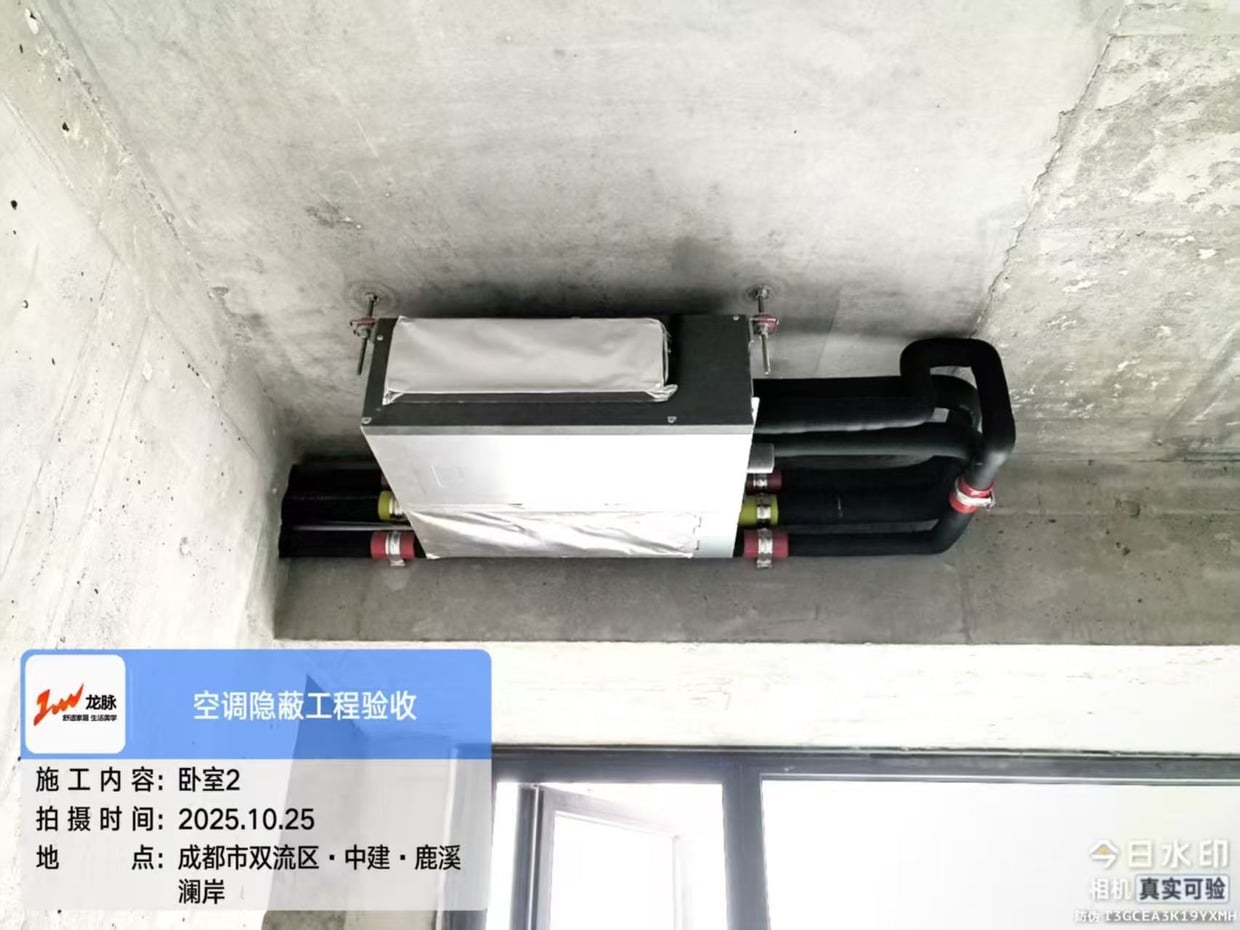

内机隐蔽验收 · 布管与弹线(10 张)

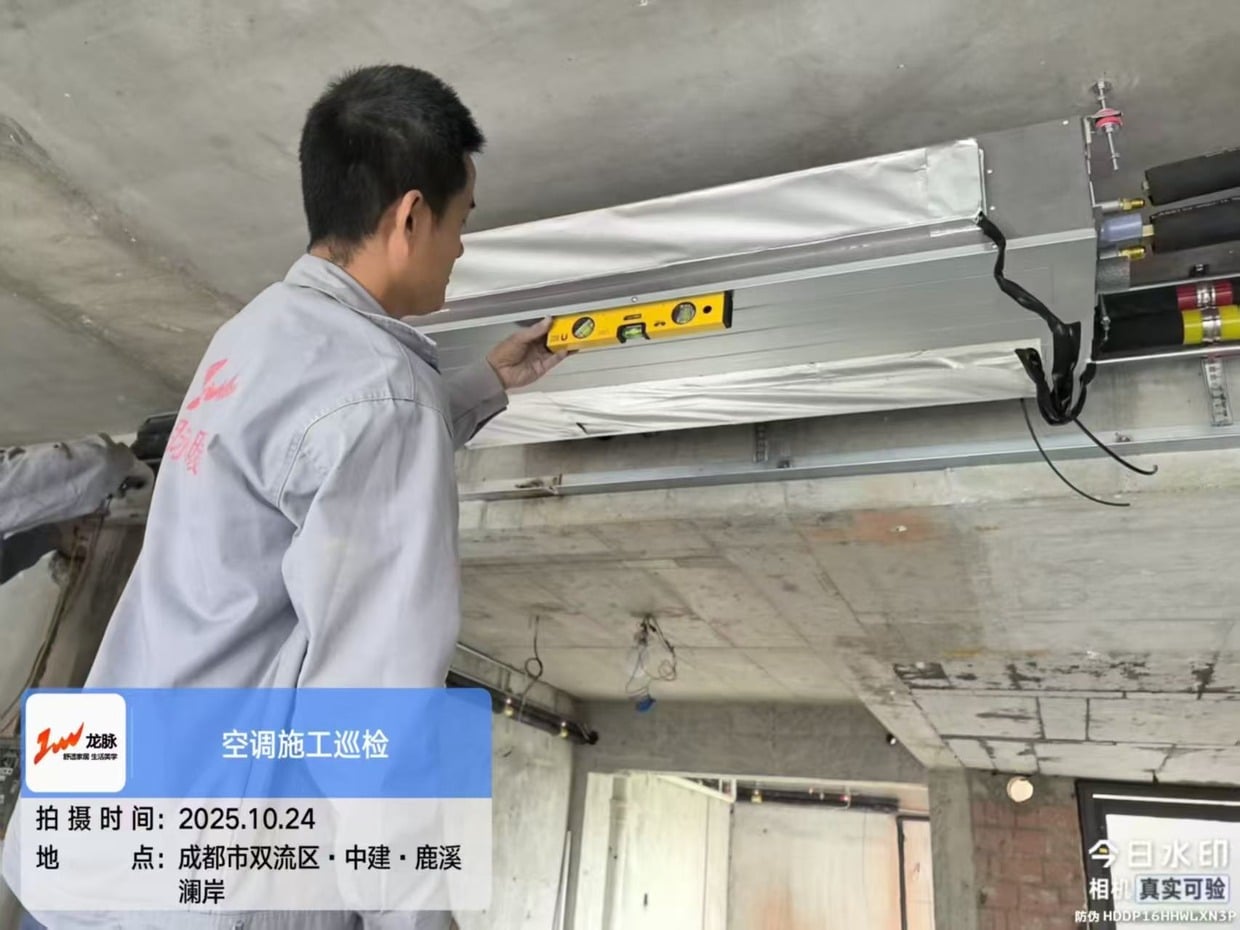

📏 弹线是这套案例的灵魂:黄老师要求”空调位置全部弹线、按 1:2 比例与参数作用位置完全吻合”。水平尺逐台校平、布管横平竖直、隐蔽验收留记录——不吊顶的裸露管路,靠这些细节撑起”精致”。

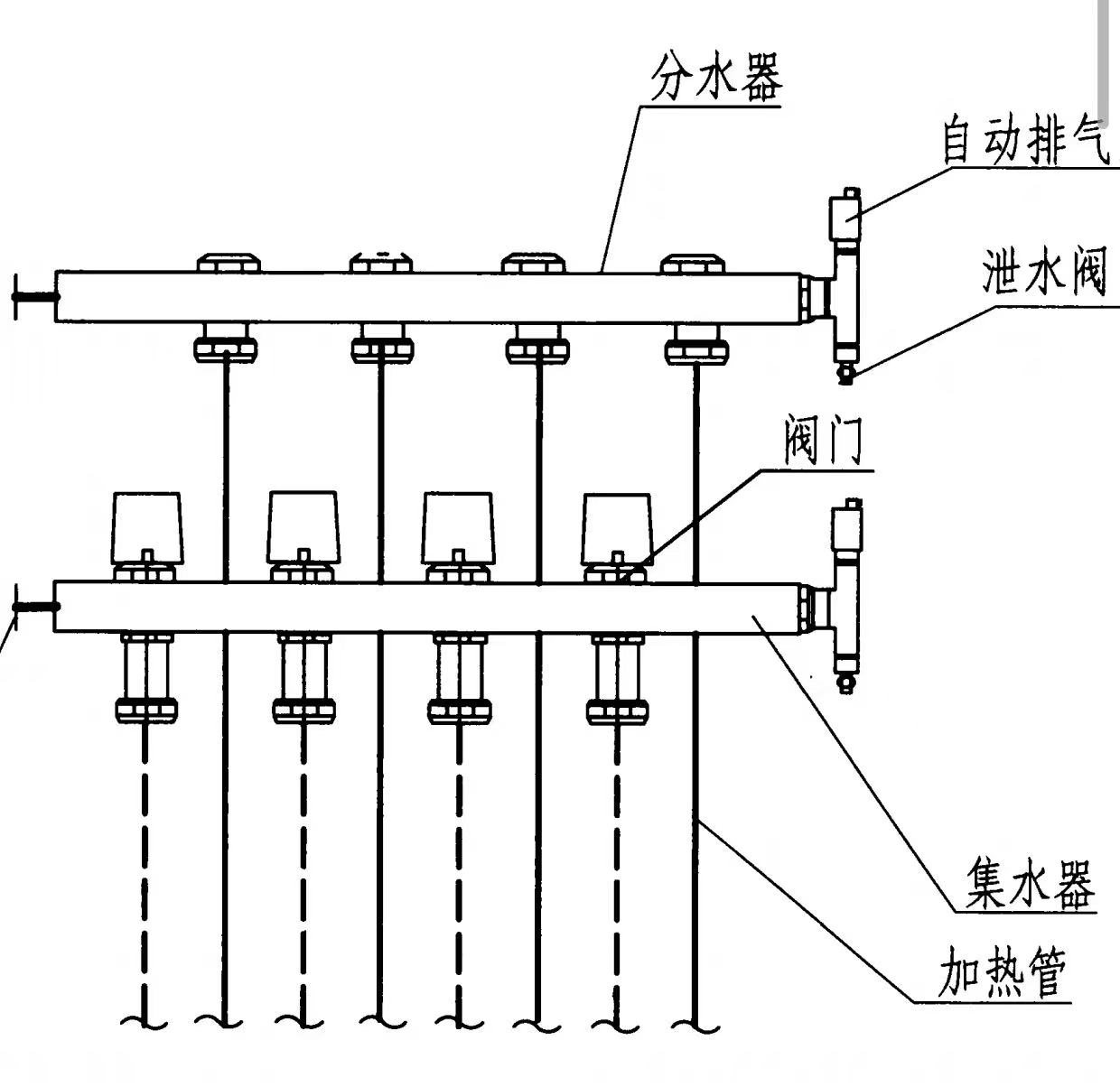

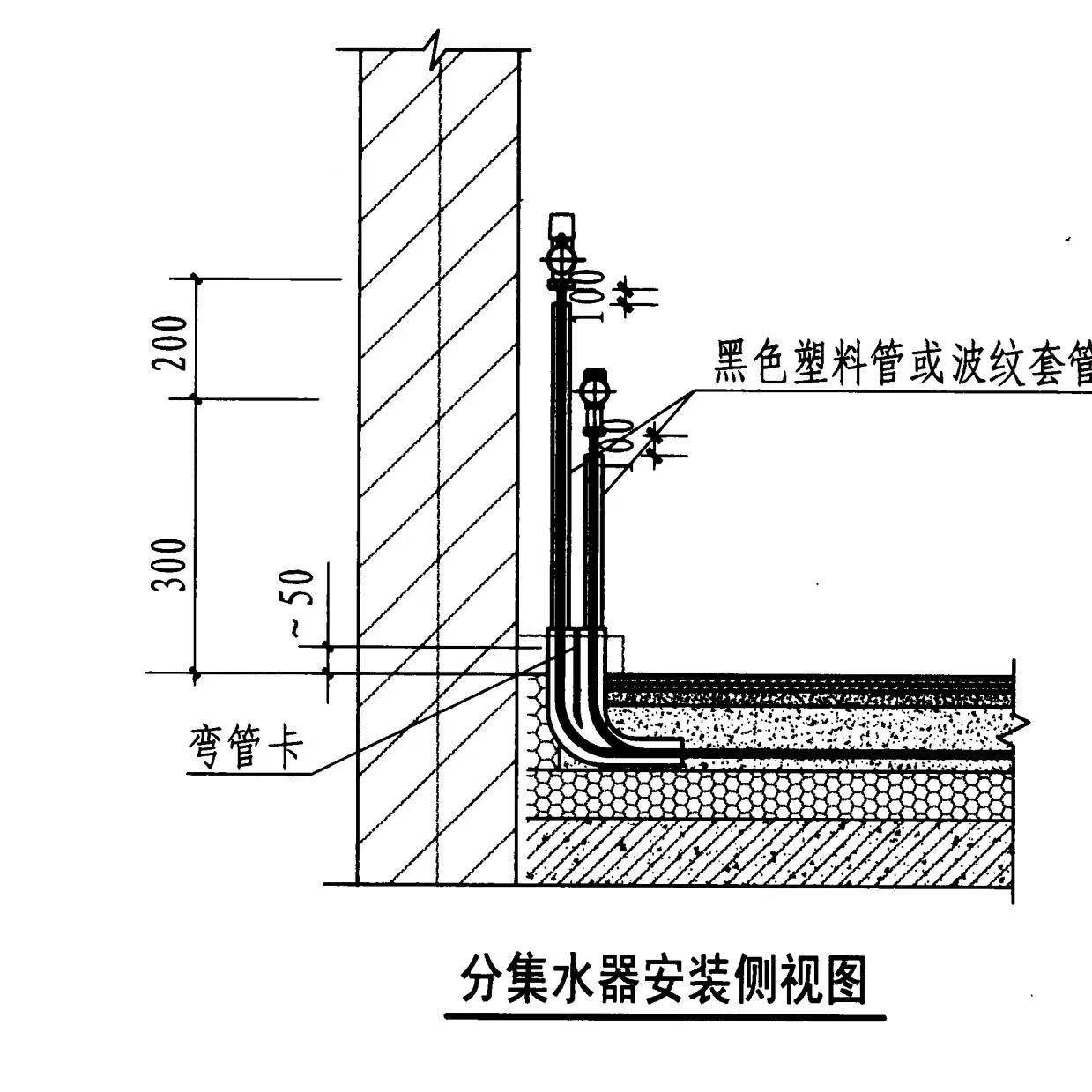

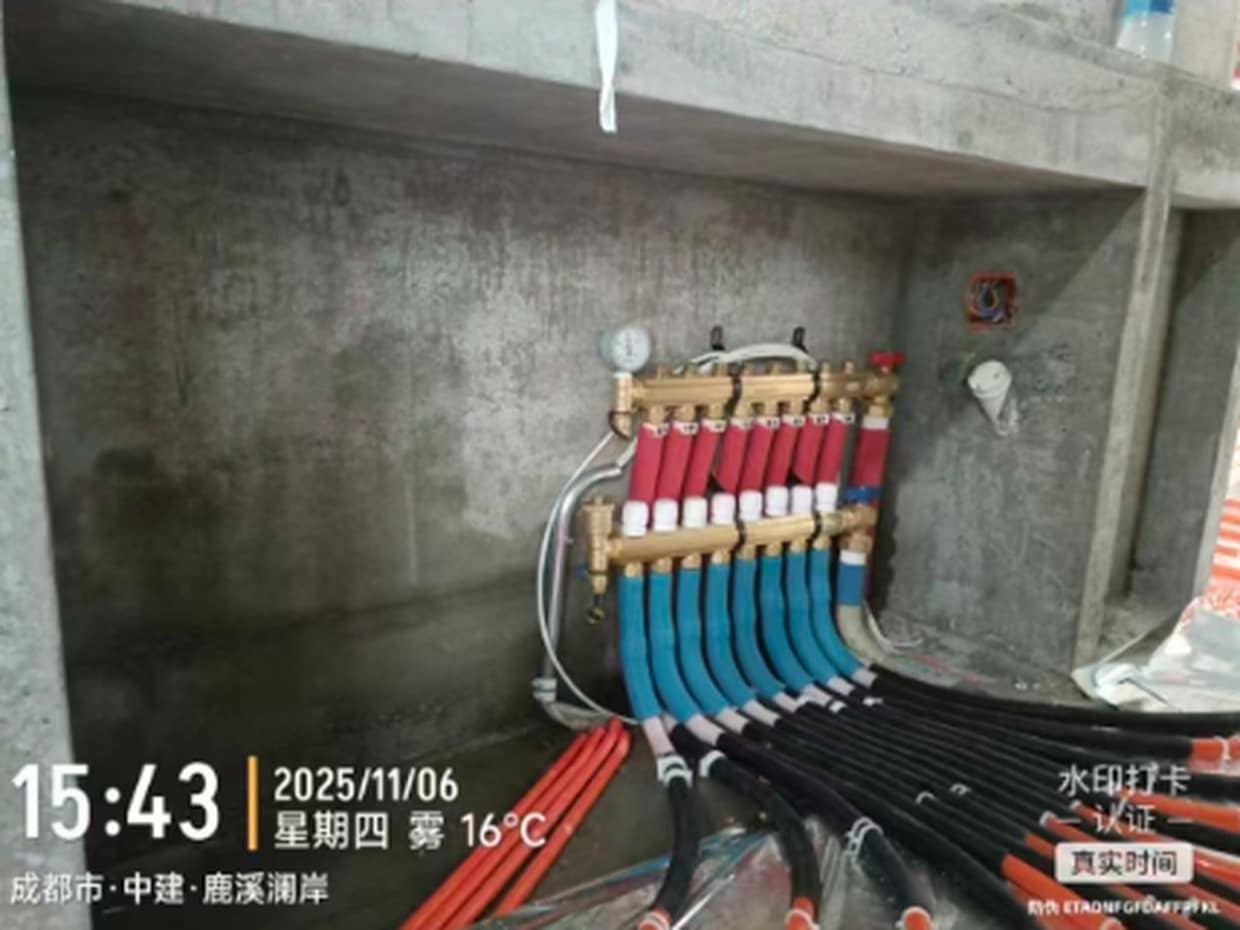

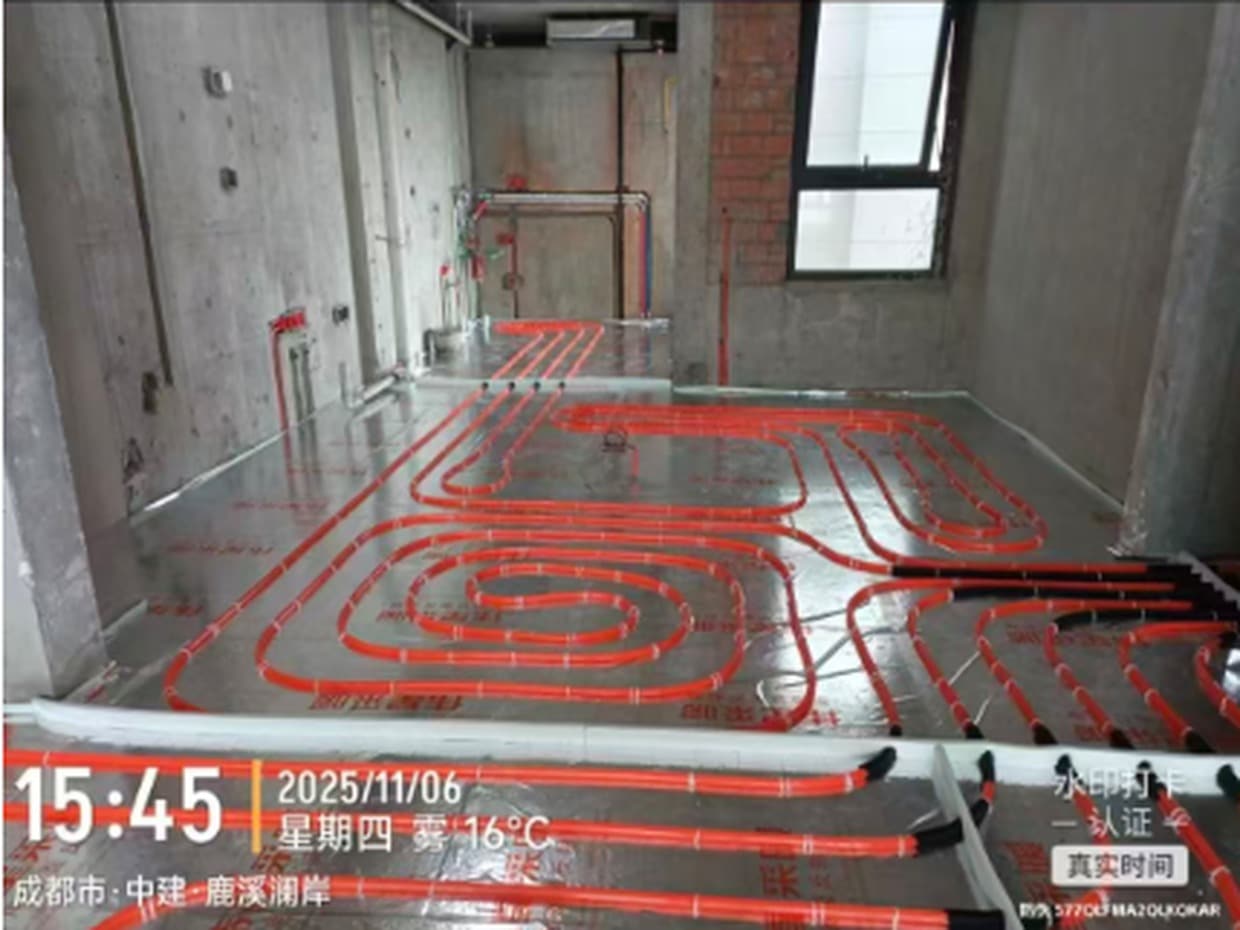

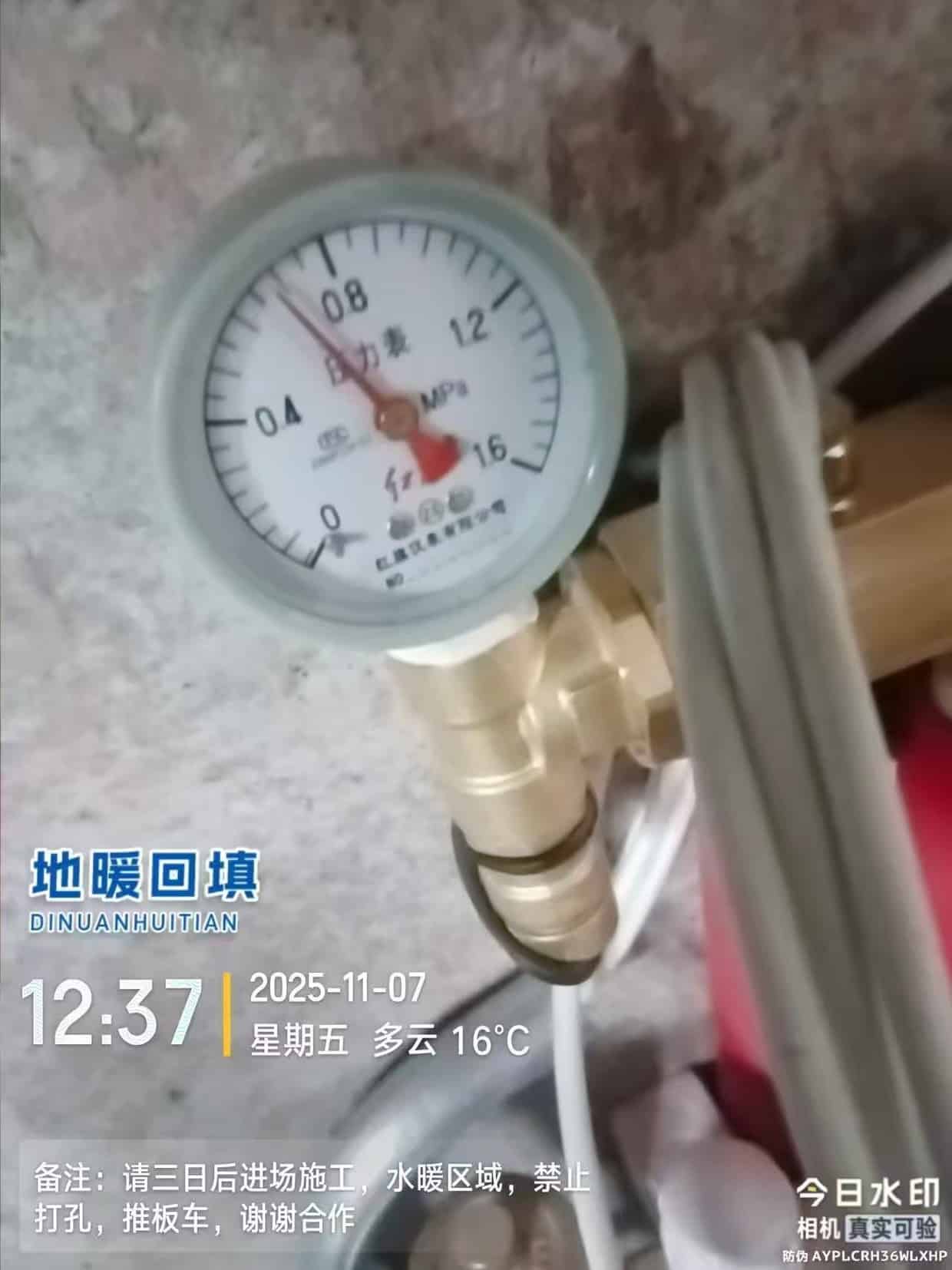

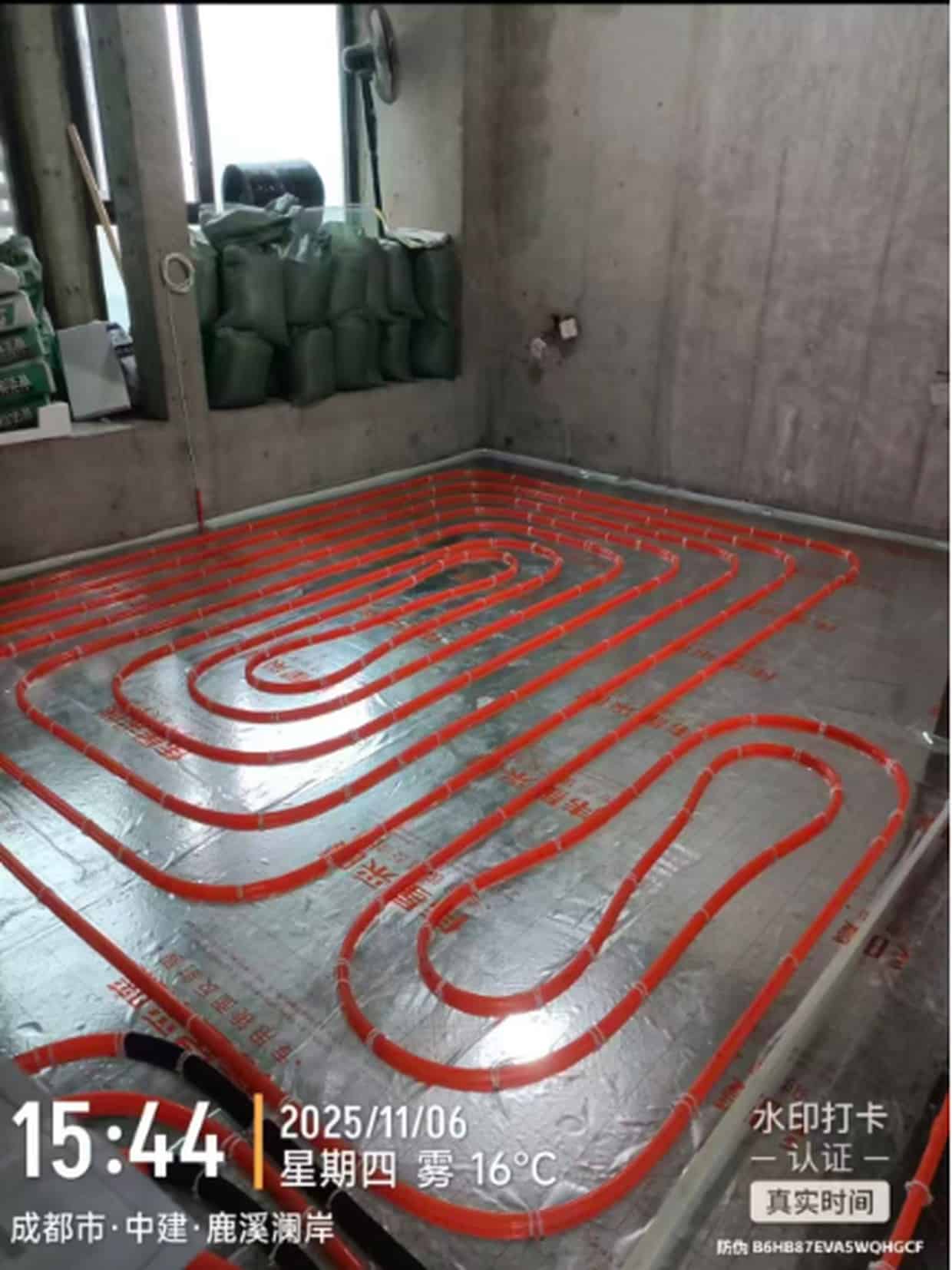

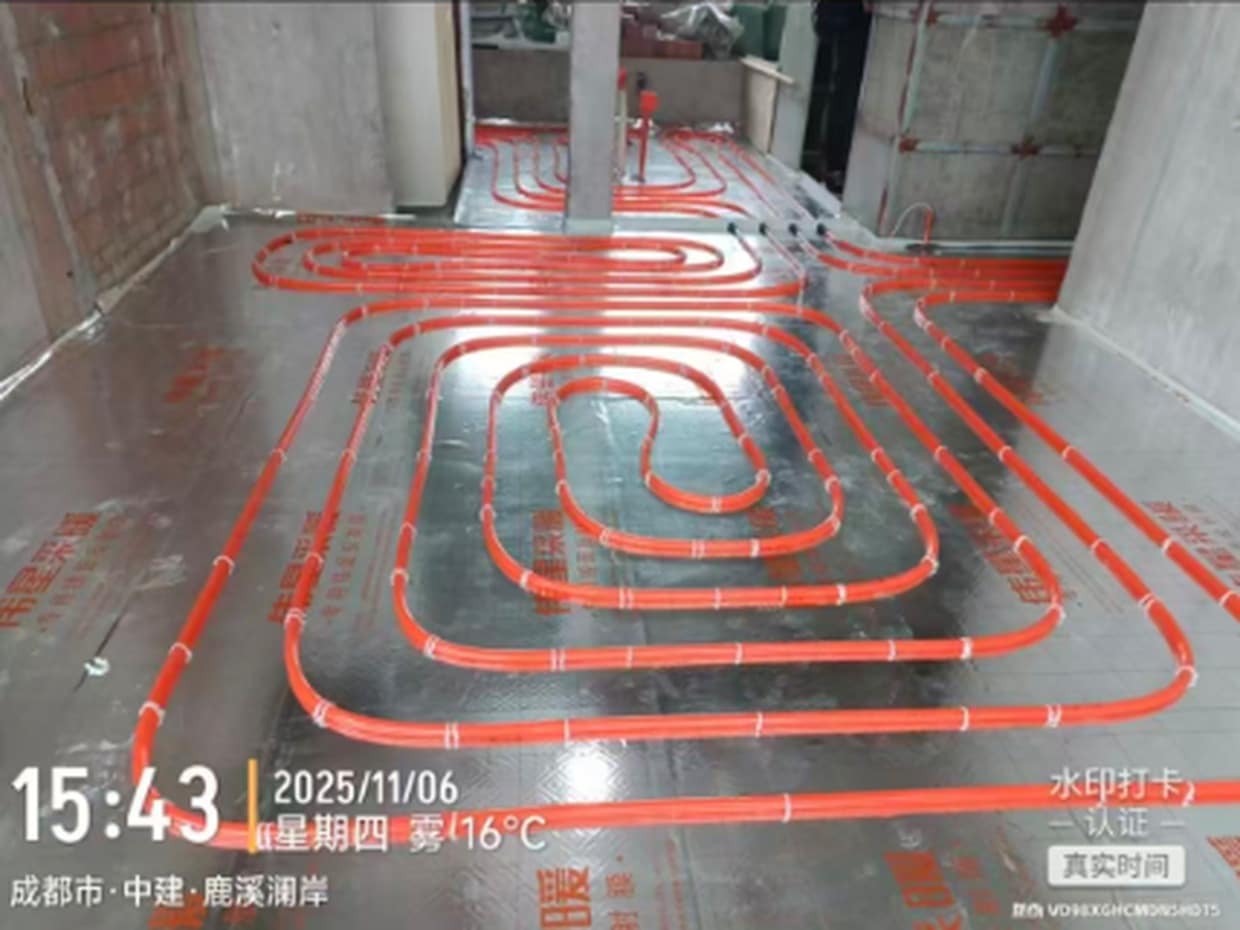

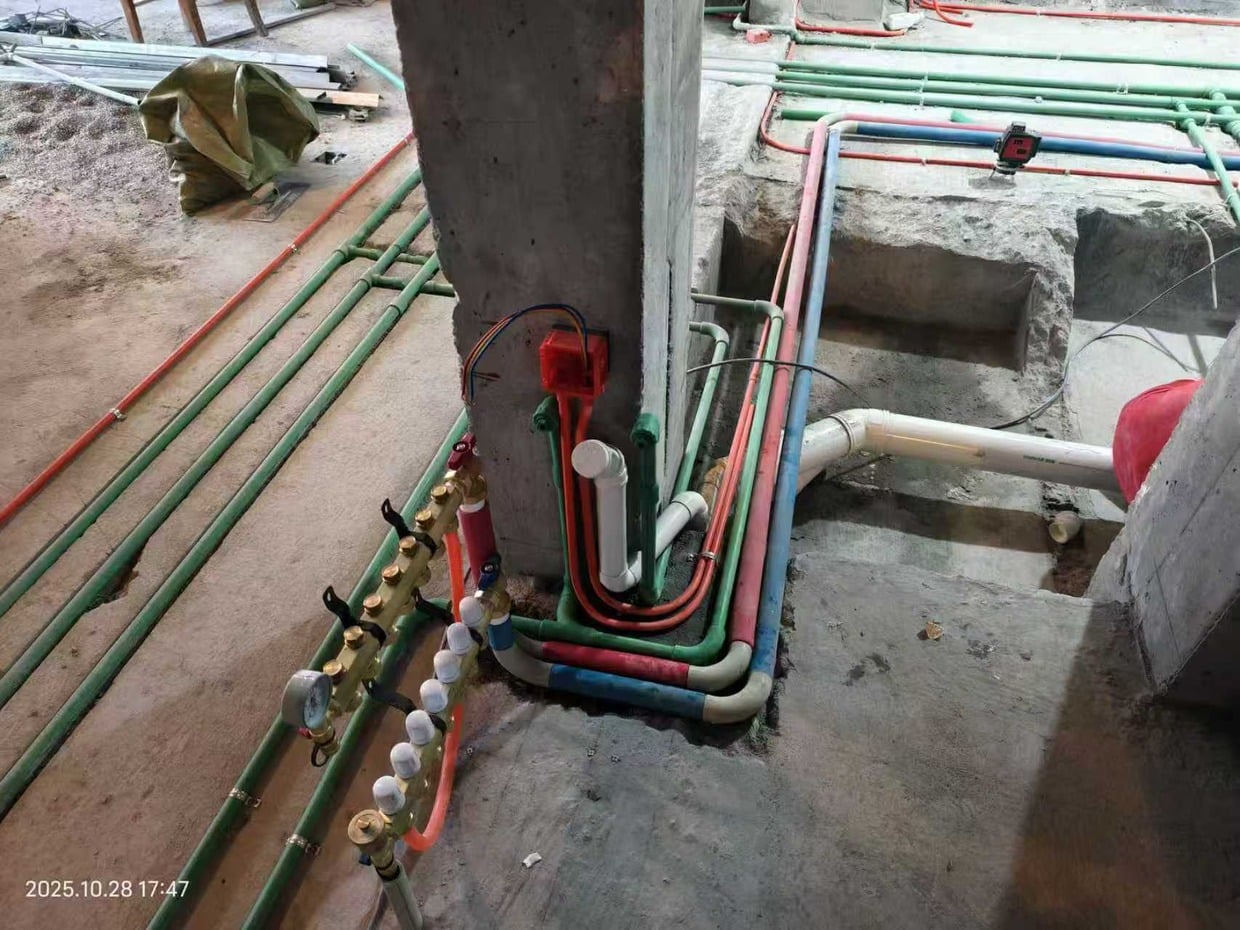

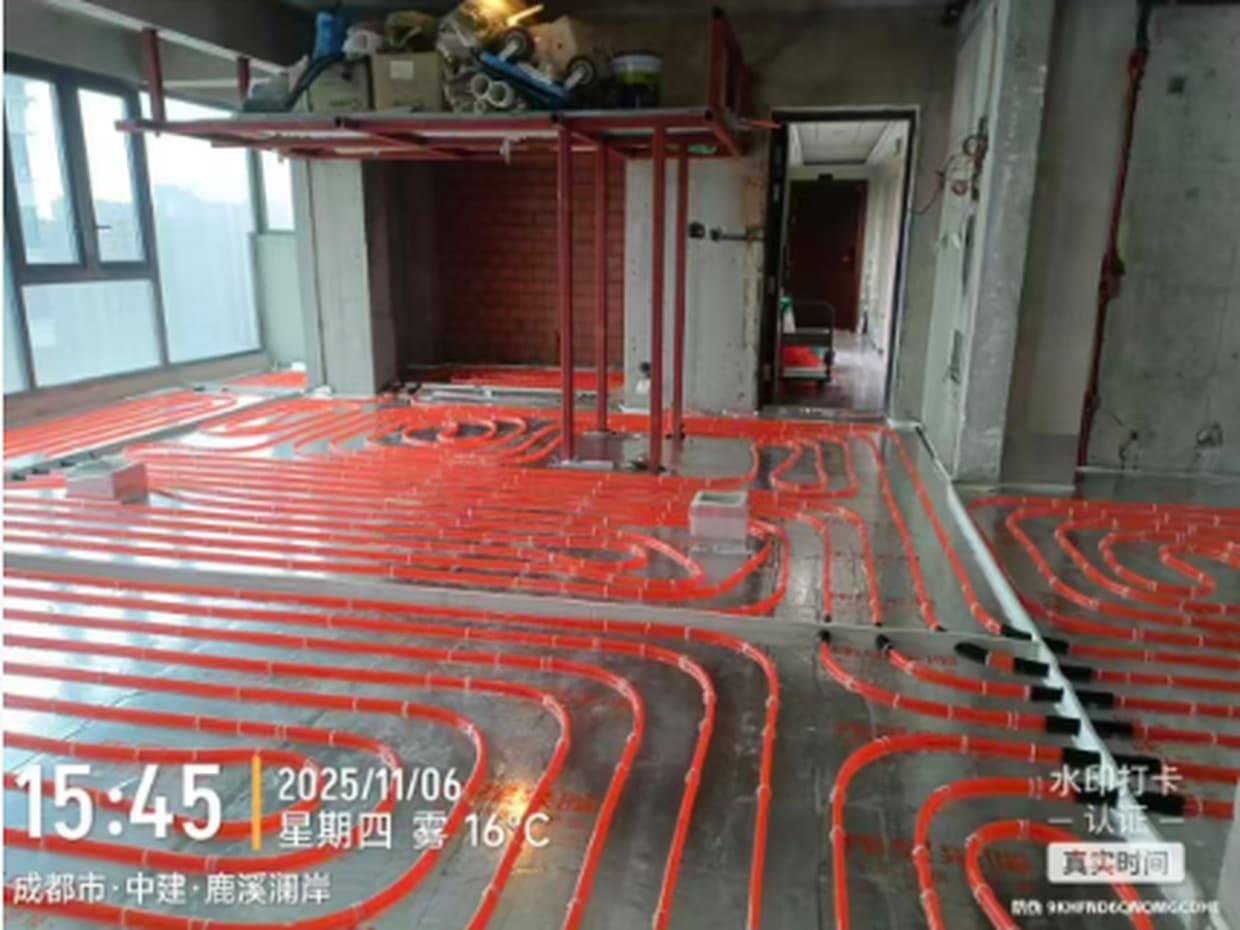

分集水器 · 主管 · 一期隐蔽 · 保压(10 张)










🔧 7 回路地暖:客餐厅 4 + 主卧 2 + 儿童房 1。分集水器侧/正面结构留底,主管与集分水器先装,隐蔽验收五连拍,完成后保压封存——每一步都可追溯。

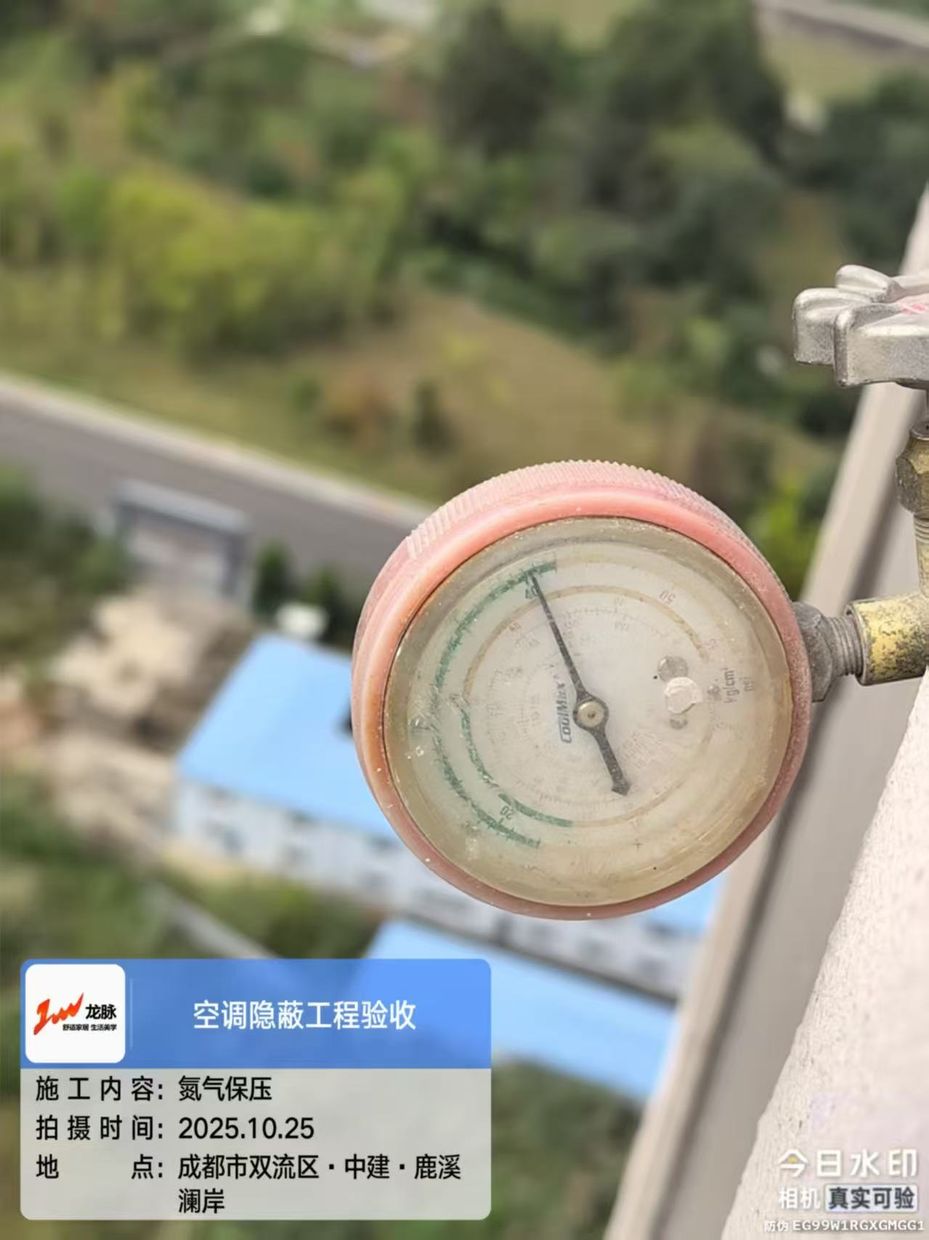

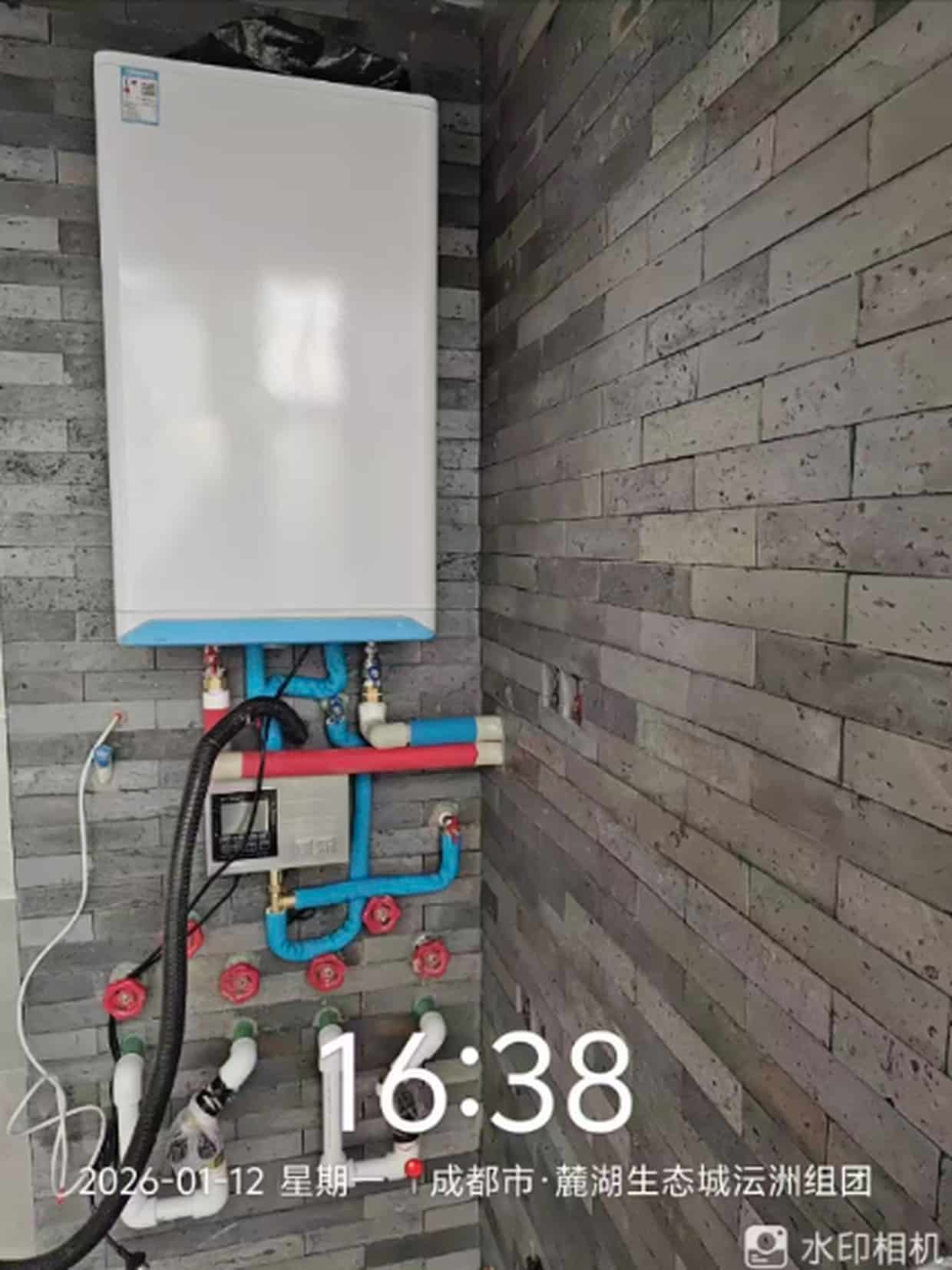

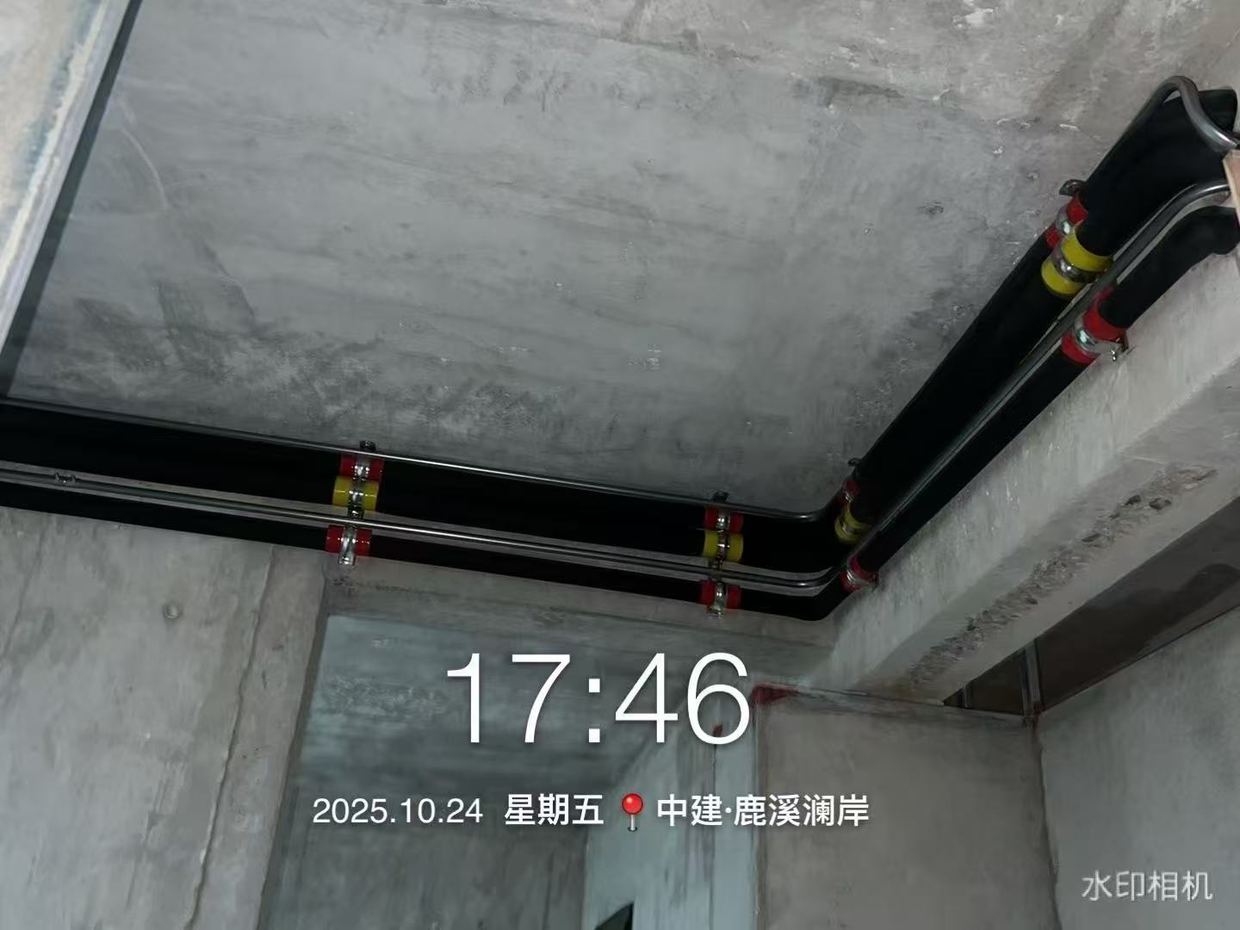

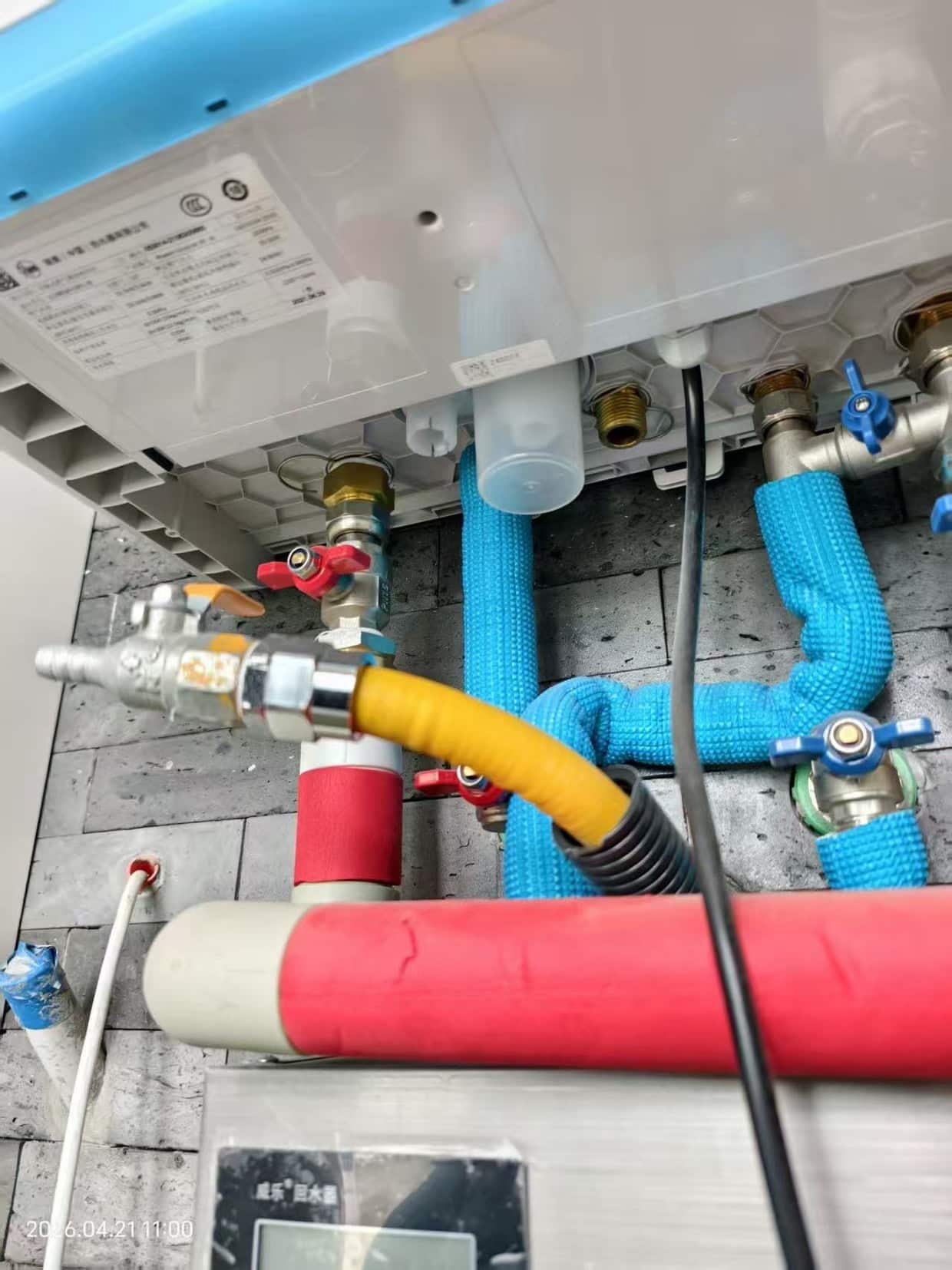

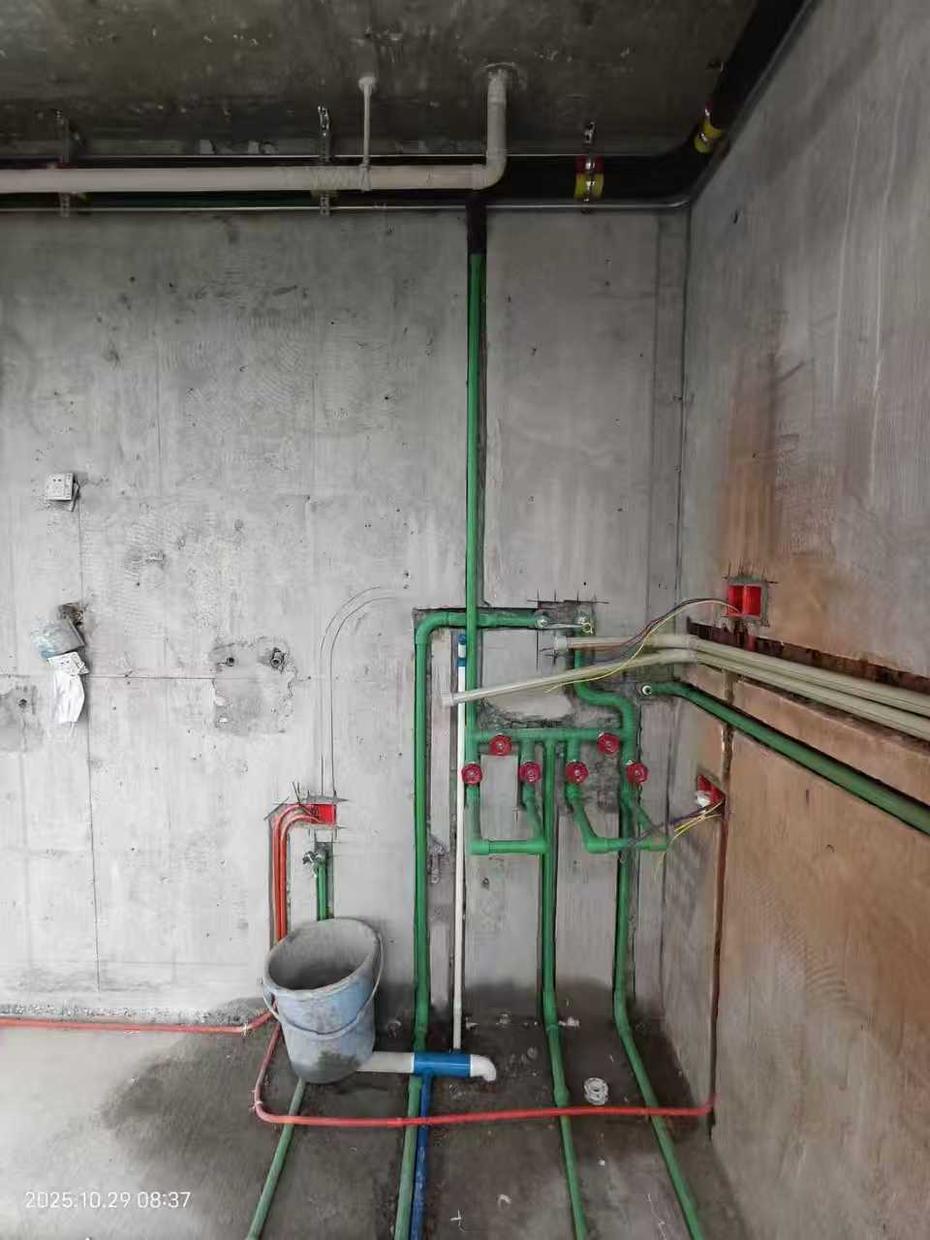

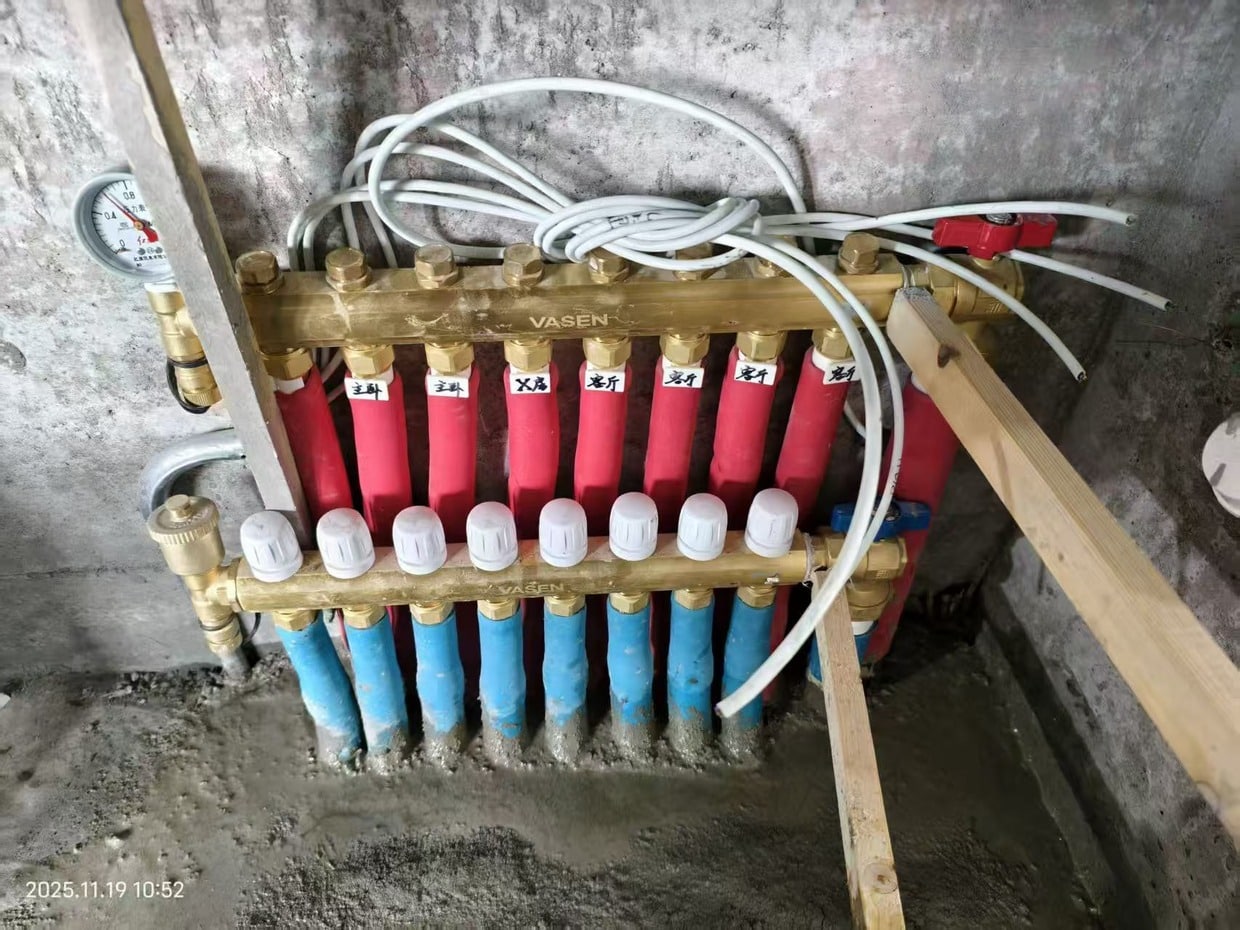

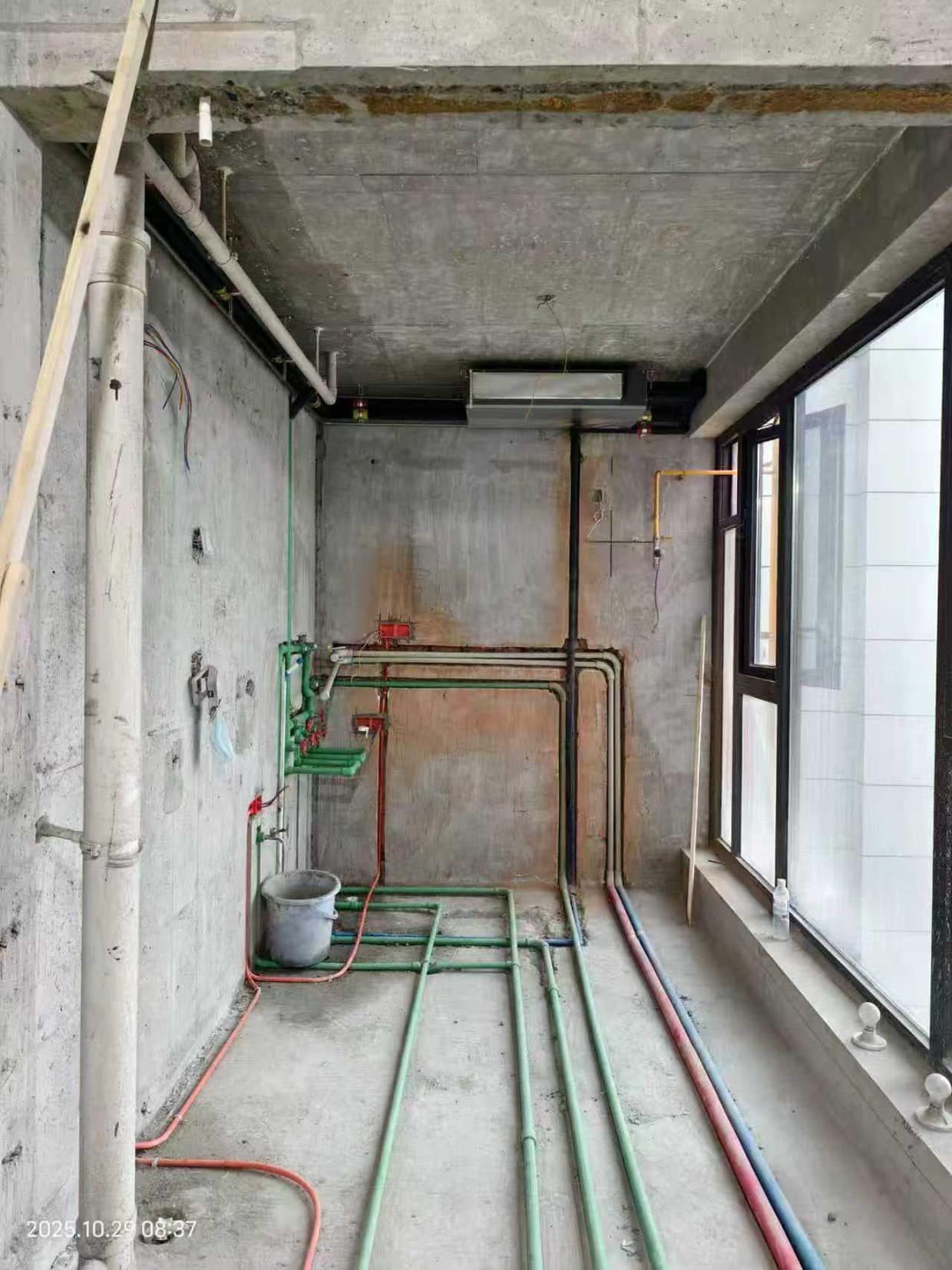

壁挂炉安装 · 联动 · 氮气保压 · 热水循环 · 不锈钢线管(6 张)






⚙️ 收尾的细节控:壁挂炉严格按图施工(两连拍核对)、联动线路检查、氮气保压、热水循环安装、线管升级不锈钢管——黄老师要的”高工艺”,就藏在这些不起眼的收尾里。
门店实景 · 日立授权证书 · 三方联保
南富森美家居店
成都高新区都会路 99 号富森美家居 3 楼 A348售后专线:028-61649321
北富森美家居店
成都 · 富森美家居北门店区详情致电:028-61649321
日立中央空调特约经销授权
日立水系统特约经销授权
日立钻石安装认证授权
日立金牌安装认证授权
日立特邀安装授权🛡️ 服务保障:龙脉设计 + 伟星星监理 + 三方联保(龙脉/伟星/中国人保)50 年。本案由南/北富森双门店支撑,日立钻石级安装认证背书。
S5 · 双流中建鹿溪澜岸:案例验证与迭代
价值观同频,才有这套案例。它验证了什么,又给龙脉留下了什么。
价值观同频,才是合作的底色
- 黄老师要的:技术真懂我 + 愿意配合高工艺 + 不推卸责任、优先看人。
- 龙脉给的:内心驱动”把每件事情做好” + 爱挑战难度 + 与客户共创 + 信任优先。
- 契合点:不是买卖关系,是”都想把难的事做好”的人走到了一起。
缪老师“他(黄老师)有难度。我们想提升啊……把每件事情做好啊,这个是我们自己内心的驱动力。”
🧩 设计三需求层次(黄老师总结):功能/使用需求 → 审美需求 → 精神/心理需求。好设计 = 满足当下/未来使用 + 必须经济 + 必须美观,不靠复杂或贵材料。这套暖通正是按这个层次落地的。
图纸 vs 现场:几乎 1:1 还原
黄老师的设计图(S3·t2 九张)与现场施工(S4 三十六张)可逐项对照:空调弹线位置、分集水器结构、地暖分区、热水循环原理——前期定死的关系,现场一一兑现。不吊顶的”放大检验”反而成了最好的证据。
✔ 弹线精度:空调位按 1:2 比例与参数作用位置完全吻合,水平尺逐台校平。
✔ 管路美观:裸露管路横平竖直,分集水器结构清晰,经得起抬头看。
💡 这也是龙脉”前期深度配合”方法论的实证:暖通方必须在设计图阶段介入、跑现场、理解实际结构,而不是”只补地暖、不管分集水器/电路/吊顶”。
客户满意,龙脉也升级了
黄一莫老师“我家里面,我现在是满意,这个是我能够给你我肯定的回答,我是满意。”
- 对客户:一个为孩子设计、阳光通透、不吊顶也精致的家,落地达成。
- 对龙脉:验证了”高工艺+前期配合”在极端要求下跑得通;2 公分薄墙、无盖分集水器等探索,可迁移到客户家。
- 对行业:证明暖通不是卖设备,是卖”多方配合的落地能力”。
🔄 迭代方向:龙脉持续追求”更舒适、效果更好、买更省用更省”——这套案例的工艺细节,会沉淀进标准施工 SOP。
