61㎡套三平层 · 菲斯曼B1JG冷凝炉地暖 · 伟星一线辅材 · 精工六步法施工。
- 楼盘成都 · 锦江区锦江逸家
- 户型平层 · 套三（套内约89㎡）
- 采暖面积61㎡（客餐厅31 / 主卧14 / 卧室A 8.7 / 卧室B 7.2）
- 常住人口夫妻二人
- 热源菲斯曼B1JG 25KW冷凝炉（热效率108%）
- 主管伟星5层阻氧管 De25（大弧弯工艺）
- 盘管De16阻氧PE-RT（间距150mm）
- 保温伟星白晶板2cm + 硅晶网 + 铝箔反射膜
- 控制曼瑞德分室温控系统
- 地暖负荷约6.1kW（100W/㎡）
- 施工标准龙脉精工六步法
- 顾问徐新平 · 182-2705-5065
S1·客户成功目标
项目概况与核心诉求
C老师家位于成都锦江区本小区，套内约89㎡，夫妻二人常住，注重品质与节能。沟通中他已经做了功课，了解冷凝炉比普通炉省的优势，主动选择菲斯曼冷凝炉 + 一线辅材方案。核心诉求如下：
C老师家住锦江区本小区，套内约89㎡平层套三，采暖面积61㎡，夫妻二人常住。装修前期对比过普通炉与冷凝炉多款方案，核心顾虑长期采暖成本过高、隐蔽工程怕偷工减料。结合成都冬季阴冷的气候，最终敲定菲斯曼B1JG冷凝炉 + 伟星5层阻氧管 + 伟星白晶板 + 曼瑞德分控——一套热源可靠、辅材过硬、工艺可查的冷凝炉地暖系统。
- 辅材全知名：主管/保温/控制全一线品牌，不为降成本换杂牌
- 后期真节能：冷凝炉比普通炉省20%~28%，本小区实测可证
- 工艺看得见：关键工艺不缩水、可查验、全程留档
- 性价比合理：不为溢价买单，但每一分钱花得明白
核心诉求一句话：您已经做了功课，知道冷凝炉比普通炉省。您要的不是最便宜，而是一套长期更省钱、辅材过硬、工艺看得见的采暖系统。菲斯曼冷凝炉 + 伟星5层阻氧 + 白晶板 + 曼瑞德分控方案的核心价值：一台冷凝炉冬季驱动地暖，热效率108%，电费…不，燃气费比普通炉省。
三方共赢：各自的”赢”是什么
| 角色 | 目标（赢什么） |
|---|---|
| C老师（业主） | 一套辅材全知名、后期真节能、工艺透明的采暖系统 |
| 龙脉暖通 | 把”冷凝炉+一线辅材+六步法”做成可复制、可验证的标准方案，用数据说话 |
| 家人（使用者） | 冬季恒温舒适、按需分室控温、安静无扰 |
✔ 三方目标不冲突：客户要”品质+节能”、龙脉要”标准”、家人要”舒适”——冷凝炉+伟星5层阻氧+白晶板+曼瑞德分控方案恰好同时成立。
S2·需求痛点与诊断
2.1 客户信息卡
| 项目地址 | 成都 · 锦江区锦江逸家 | 套内面积 | 约 89㎡ |
| 户型 | 平层 · 套三 | 常住人口 | 夫妻二人 |
| 客餐厅 | 31㎡ | 主卧 | 14㎡ |
| 卧室A | 8.7㎡ | 卧室B | 7.2㎡ |
| 采暖面积 | 61㎡ | 地暖负荷 | 约6.1kW（100W/㎡） |
| 热源 | 菲斯曼B1JG 25KW冷凝炉 | 控制 | 曼瑞德分控系统 |
2.2 需求-痛点-诊断对齐表
结论：C老师的核心诉求是”辅材全知名+后期真节能”，菲斯曼冷凝炉+伟星5层阻氧+白晶板+曼瑞德分控方案完美匹配品质与节能诉求。
| # | 客户说的 | 背后的技术本质 | 我们的诊断 |
|---|---|---|---|
| 1 | “辅材一定要知名品牌” | 杂牌辅材阻氧差、易腐蚀金属部件、寿命短 | 配置伟星5层阻氧管（阻氧率99%+）+ 伟星白晶板 + 曼瑞德分控，全部行业一线 |
| 2 | “担心后期燃气费过高” | 普通炉热效率仅90%~93%，长期燃气费高 | 菲斯曼B1JG冷凝炉热效率108%，回收烟气余热；本小区同户型实测比普通炉省20%~28% |
| 3 | “施工工艺不透明” | 隐蔽工程难查验，怕偷工减料、后期漏水 | 精工六步法 + 36项节点验收 + 全程拍照留档 + 0.8MPa/24h保压，过程可追溯 |
| 4 | “不盲目追求低价” | 愿为品质付费，但要求每分钱花得明白 | 透明报价 + 品质倒推清单 + 20年总账证明，合理预算配置冷凝炉+一线辅材 |
2.3 隐性物理约束识别
| 约束类型 | 识别结果 | 影响 |
|---|---|---|
| 安装空间 | 锅炉 + 分集水器需预留安装位置 | 已纳入方案，远离卧室降噪 |
| 建筑结构 | 平层套三，常规层高 | 有利，盘管铺设无障碍 |
| 能源条件 | 燃气 + 市电充足 | 满足冷凝炉+分控用电 |
| 管路条件 | 5回路盘管 + 主管走向 | 已规划，客餐厅2路、主卧/卧室A/卧室B各1路 |
2.4 龙脉的判断
您要的不是最便宜，而是一套长期更省钱、辅材过硬、工艺看得见的采暖系统。
菲斯曼冷凝炉 + 伟星5层阻氧管 + 白晶板 + 硅晶网 + 曼瑞德分控，四重措施叠加，恰好同时满足”品质 + 节能 + 透明”三大诉求——这正是本方案的核心价值。
S3·解决方案和成本
3.1 概念澄清：什么是冷凝炉地暖？
大白话：冷凝炉地暖就像”会过日子的锅炉”——它把普通炉排掉的烟气余热回收再利用，热效率从90%~93%提升到108%，相当于一度气烧出更多热。
为什么选冷凝炉而不是普通炉？ 因为C老师注重后期节能。冷凝炉回收烟气中水蒸气冷凝的汽化潜热，配合低温地暖（供水45℃以下）效率最高；本小区同户型实测，冬季全开月均燃气费约400~600元，比普通炉省20%~28%。
3.2 系统方案：热源 + 辅配 + 末端 + 控制
热源
菲斯曼B1JG 25KW冷凝炉
辅配
伟星5层阻氧管 + 大弧弯
末端·保温
De16阻氧盘管 + 白晶板+硅晶网
控制
曼瑞德分室温控系统
🔥 热源 · 菲斯曼B1JG冷凝炉25KW：全预混燃烧+冷凝换热，热效率108%，低NOx 5级，15~20年设计寿命。25KW对61㎡（热负荷约6.1kW）绰绰有余，低负荷运行冷凝效率更高。
🔧 辅配 · 伟星5层阻氧管 + 大弧弯：EVOH阻氧层阻氧率99%+，防止氧气渗入腐蚀系统；主管大弧弯工艺减少水阻40%+，提升循环效率。
❄️ 末端·保温 · De16阻氧盘管+白晶板+硅晶网：2cm白晶板导热系数低至0.028W/m·K，减少向下散失约15%~20%；硅晶网加固回填层抗裂。
🎛️ 控制 · 曼瑞德分控系统：壁挂炉”看水温”启停，没有联动控制室温达标了还在”傻烧”；曼瑞德让系统听室温指挥，分室按需供热，夫妻二人可手机远程开关。
3.3 该案例节能型方案配置
| 系统环节 | 选用材料/设备 | 说明 |
|---|---|---|
| 热源 | 菲斯曼B1JG冷凝炉 25KW | 热效率108%，冷凝余热回收，5级环保，15~20年寿命 |
| 主管 | 伟星5层阻氧管 De25 | EVOH阻氧层，阻氧率99%+，5层复合结构 |
| 盘管 | De16 阻氧PE-RT地暖盘管 | 标准管径，阻氧防腐，间距150mm |
| 保温 | 伟星白晶板2cm + 硅晶网 | 高密度挤塑板，导热系数0.028W/m·K，硅晶网加固抗裂 |
| 控制 | 曼瑞德分控系统 | 分室温控+手机远程，按需供热 |
| 主管工艺 | 大弧弯（非直角弯） | 减少水阻40%+，提升循环效率 |
| 反射膜 | 铝箔反射膜 | 向上反射热量，提升热效率 |
| 施工标准 | 精工六步法 | 36项节点验收，全程拍照留档 |
3.4 地暖热负荷计算表
| 房间 | 面积（㎡） | 单位热负荷（W/㎡） | 总热负荷（W） |
|---|---|---|---|
| 客餐厅 | 31 | 100 | 3100 |
| 主卧 | 14 | 100 | 1400 |
| 卧室A | 8.7 | 100 | 870 |
| 卧室B | 7.2 | 100 | 720 |
| 合计 | 61 | — | 6090（约6.1kW） |
* 热负荷依据GB 50736-2012，成都地区冬季设计室外温度2℃，室内设计温度20℃。
3.5 冷凝炉 vs 普通炉对比表
| 对比维度 | 冷凝炉（菲斯曼B1JG 25KW） | 普通壁挂炉 |
|---|---|---|
| 热效率 | 108% | 90%~93% |
| 适用系统 | 低温地暖（最佳45℃以下） | 暖气片/高温地暖 |
| 节能幅度 | 本小区同户型实测省20%~28% | 基准 |
| 设计寿命 | 15~20年 | 10~12年 |
| 噪音 | ≤45dB | ≤55dB |
| 环保 | 低NOx排放，达5级标准 | 3级标准 |
| 初投成本 | 较高（约贵3000~5000元） | 较低 |
3.6 20年生命周期成本表
| 费用项目 | 冷凝炉方案 | 普通炉方案 |
|---|---|---|
| 设备初投 | 较高 | 较低 |
| 年均燃气费 | 本小区同户型实测约4800~6200元 | 约6000~7800元 |
| 20年燃气费合计 | 约9.6~12.4万元 | 约12~15.6万元 |
| 20年维护费估算 | 约1.5~2万元 | 约2.5~3.5万元 |
| 设备更换 | 约1次（15~20年） | 约2次（每10~12年） |
| 20年总成本 | 约13~16万元 | 约17~22万元 |
| 数据说明：燃气费以锦江片区同户型实测数据为基础，冷凝炉比普通炉20年节省约4~6万元。 | ||
3.7 透明报价（品质型）+ 数据可视化
📋 品质倒推清单：客户硬约束——辅材全知名品牌、后期节能。配置以此倒推：菲斯曼B1JG冷凝炉25KW + 伟星5层阻氧主管 + De16阻氧盘管 + 伟星白晶板+硅晶网 + 曼瑞德分控 + 大弧弯工艺 + 精工六步法施工。
📊 方案对比（61㎡地暖含锅炉）：本小区同户型完整方案区间含设备+全套施工。菲斯曼冷凝炉方案比普通炉初投约高3000~5000元，但20年总成本节省约4~6万元。精准价格以现场勘测后确定的采暖面积、回路数为准。
20年总成本对比（冷凝炉 vs 普通炉）
取区间中值：冷凝炉约14.5万、普通炉约19.5万；本小区实测冷凝炉20年可省约4~6万元。
S4·施工交付和保障
4.1 精工安装标准
龙脉暖通 — 自养安装工，非外包
- 热源：菲斯曼B1JG 25KW冷凝炉
- 主管：伟星5层阻氧管 De25（大弧弯工艺）
- 盘管：De16阻氧PE-RT（间距150mm）
- 保温板：伟星白晶板 2cm
- 加固：硅晶网 + 铝箔反射膜
- 控制：曼瑞德分室温控系统
- 回填：C20细石混凝土 + 抗裂纤维
- 验收：0.8MPa/24h保压
4.2 施工工序（六步精工法）
| 工序 | 内容 | 验收标准 |
|---|---|---|
| ① 现场勘测·定位放样 | 确认采暖区域61㎡、规划5回路（客餐厅2路、主卧/卧室A/卧室B各1路）、标记盘管间距150mm | 面积/回路/间距确认 |
| ② 主管铺设·大弧弯 | 伟星5层阻氧De25主管、大弧弯工艺、全程保温包裹 | 阻氧率99%+、水阻降40%+ |
| ③ 白晶板·反射膜·硅晶网 | 2cm白晶板 + 铝箔反射膜 + 硅晶网加固 | 板缝严密、搭接到位 |

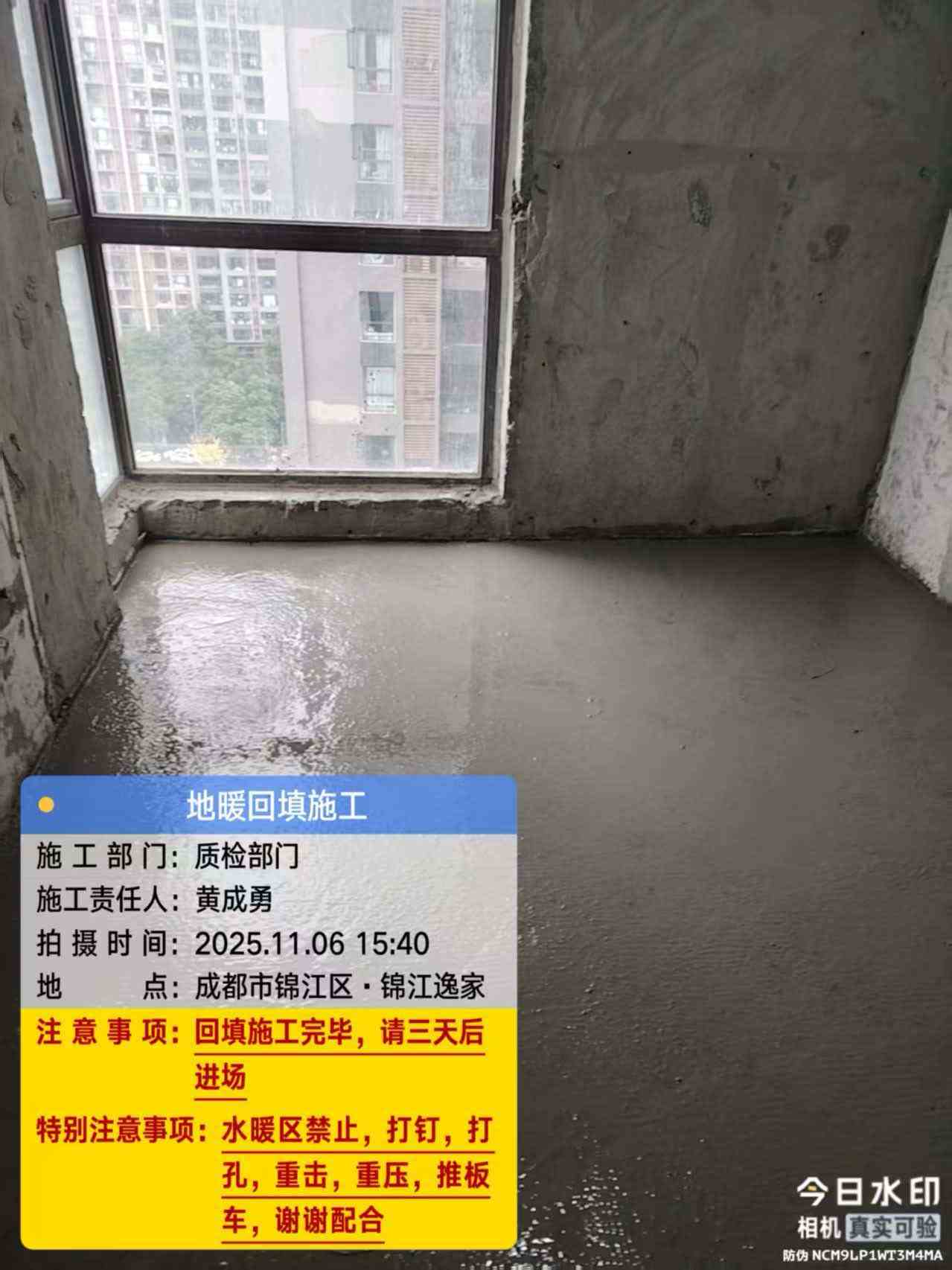

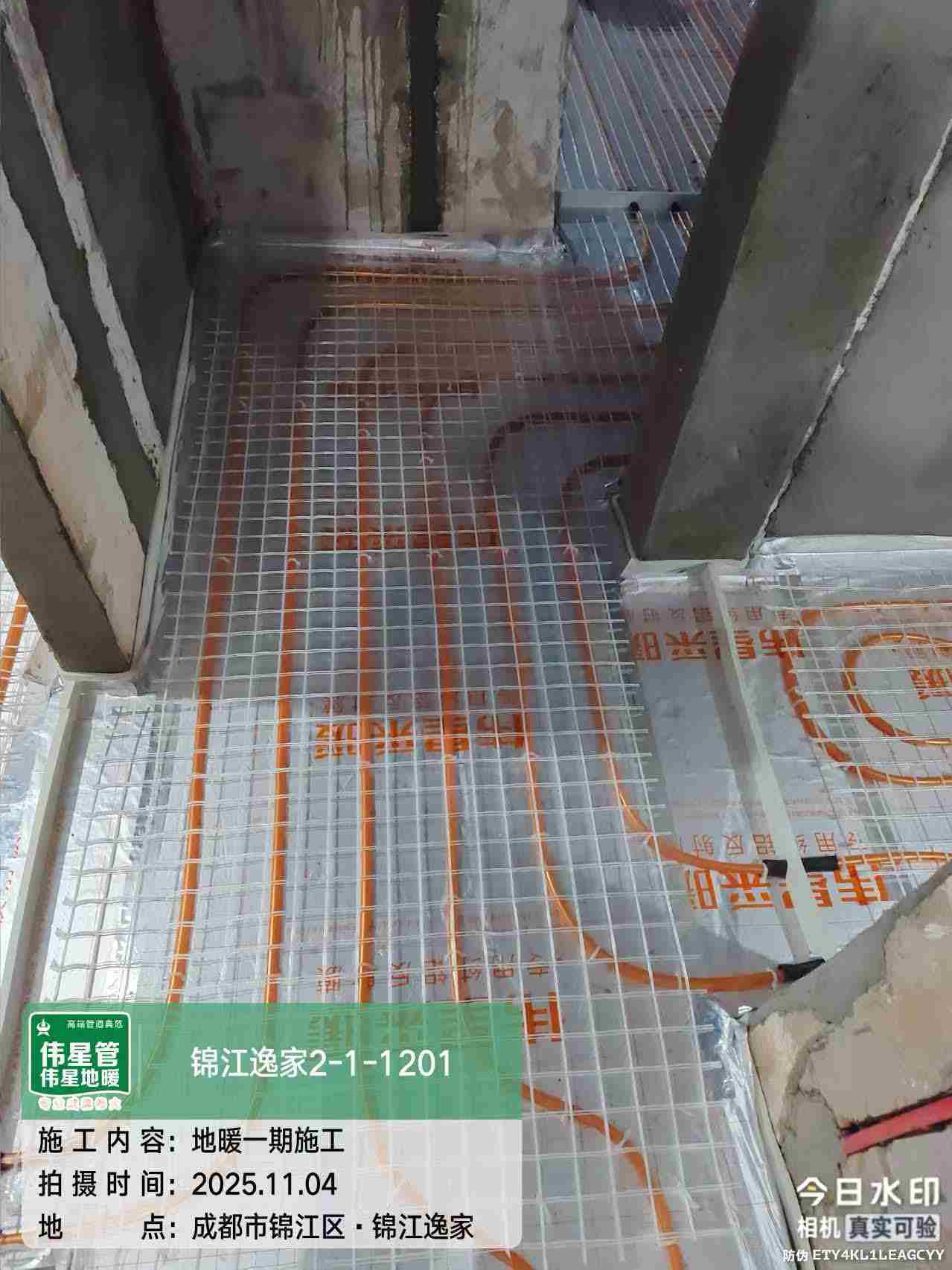

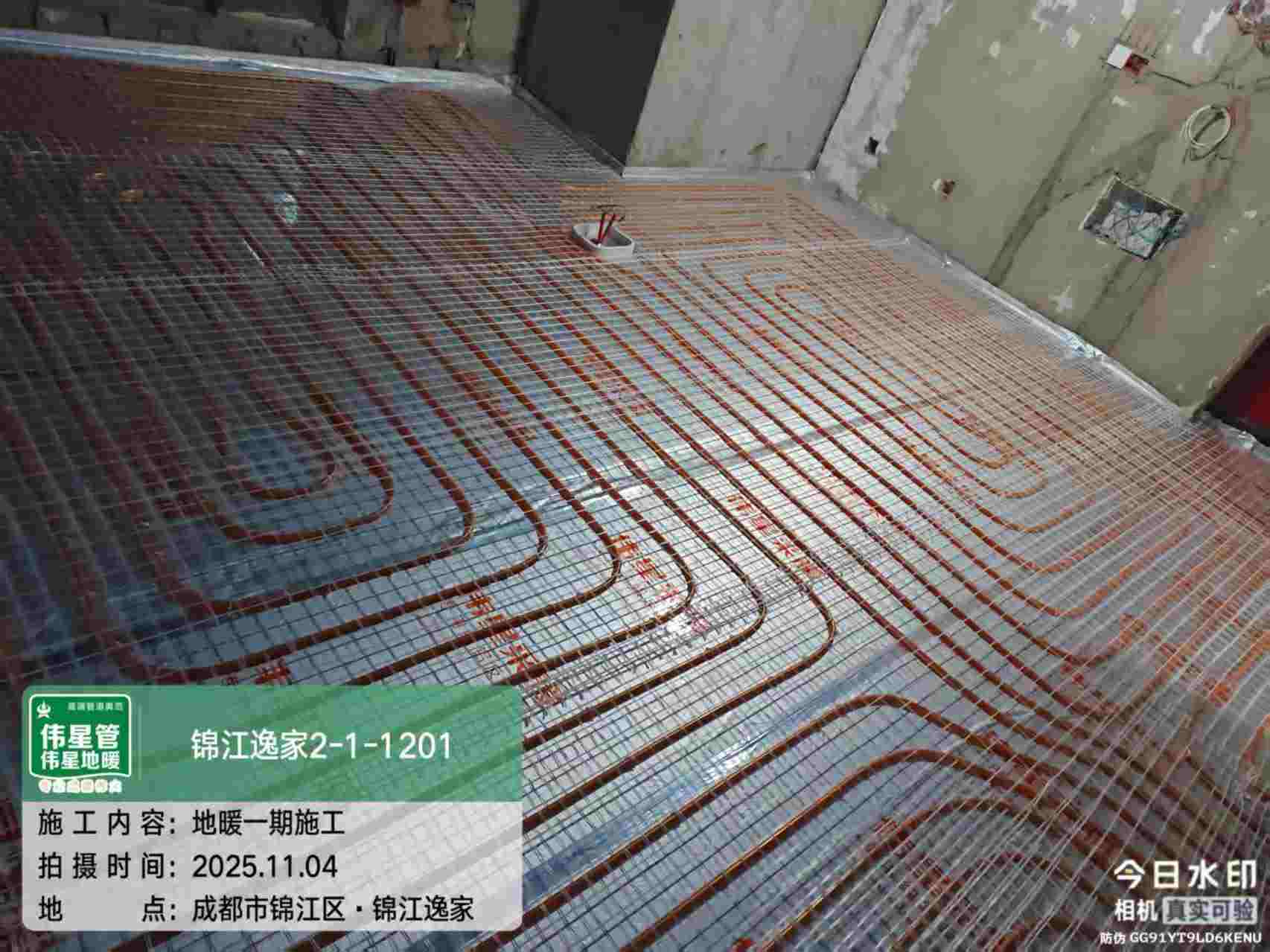

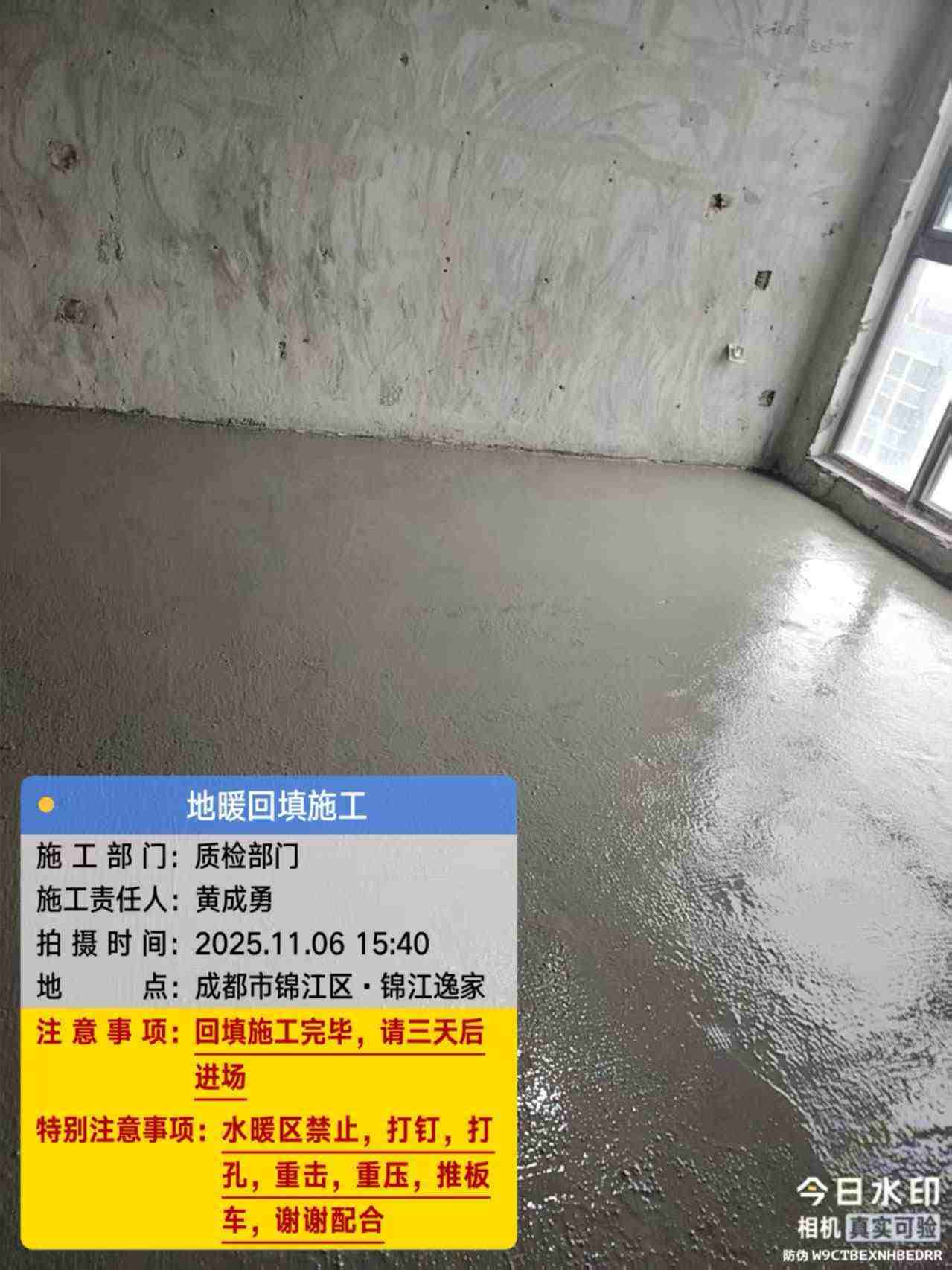

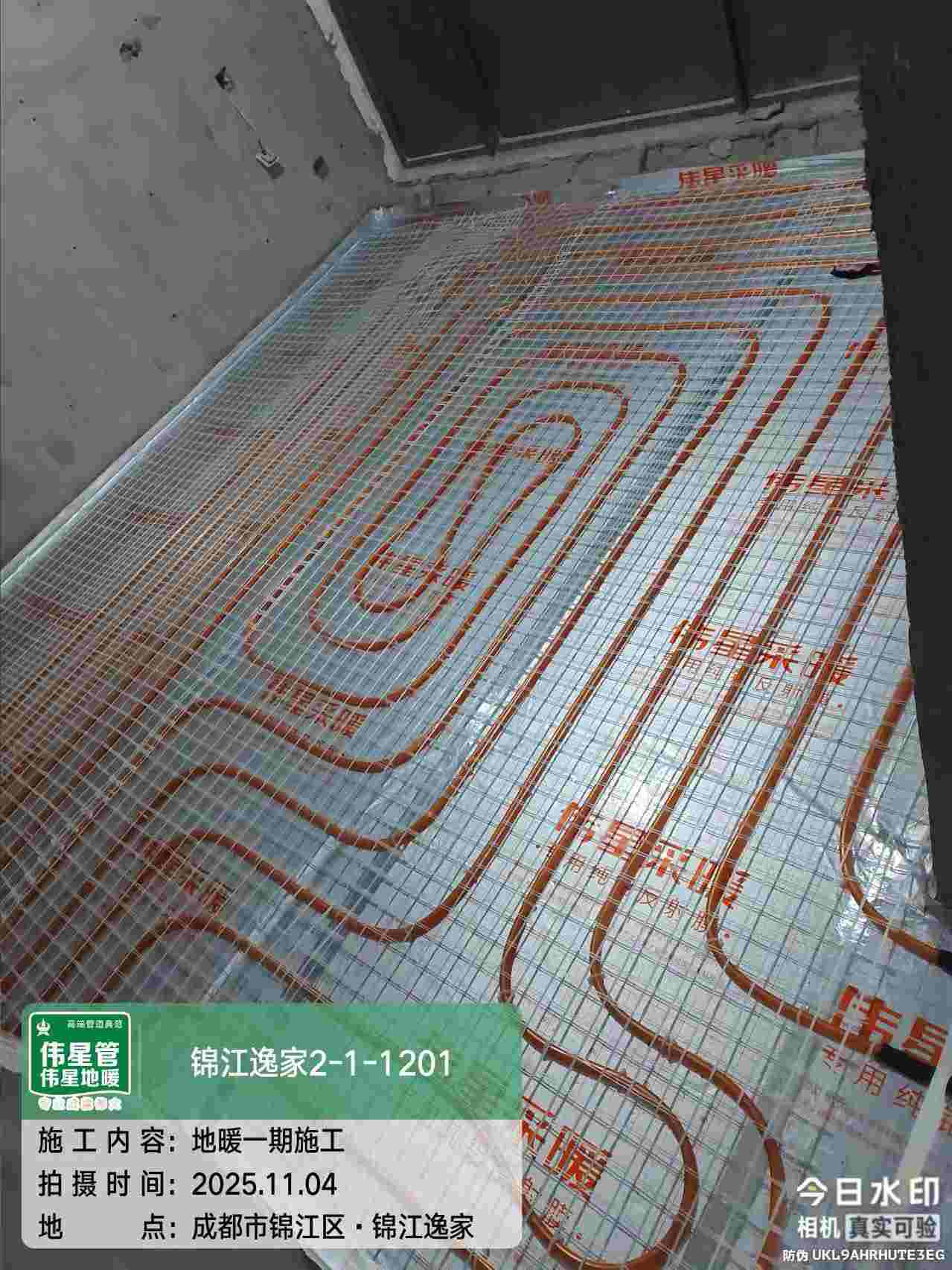

| ④ 盘管铺设·找平 | De16阻氧盘管间距150mm、C20细石混凝土+抗裂纤维回填 | 间距150mm、养护7天 |

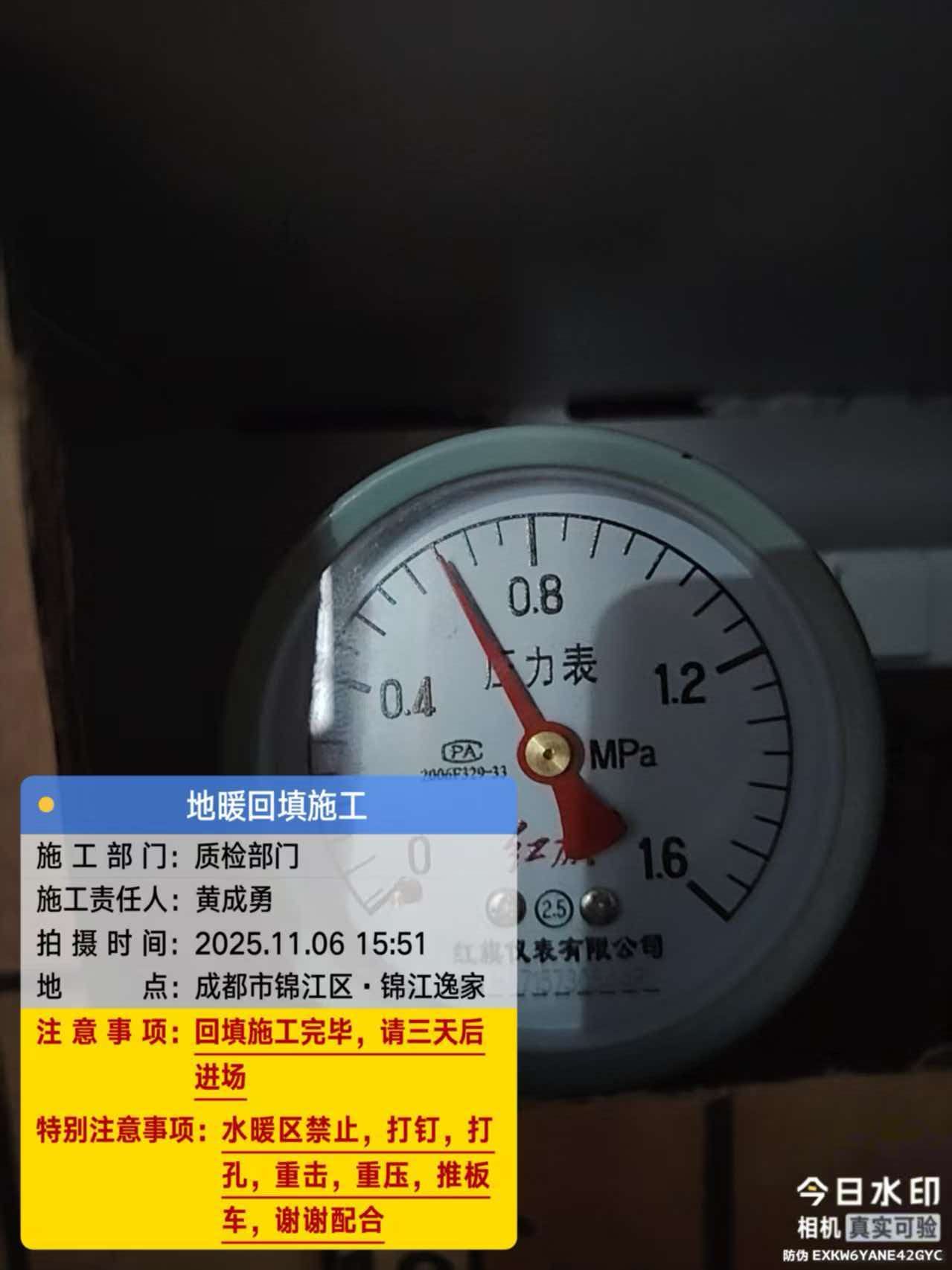

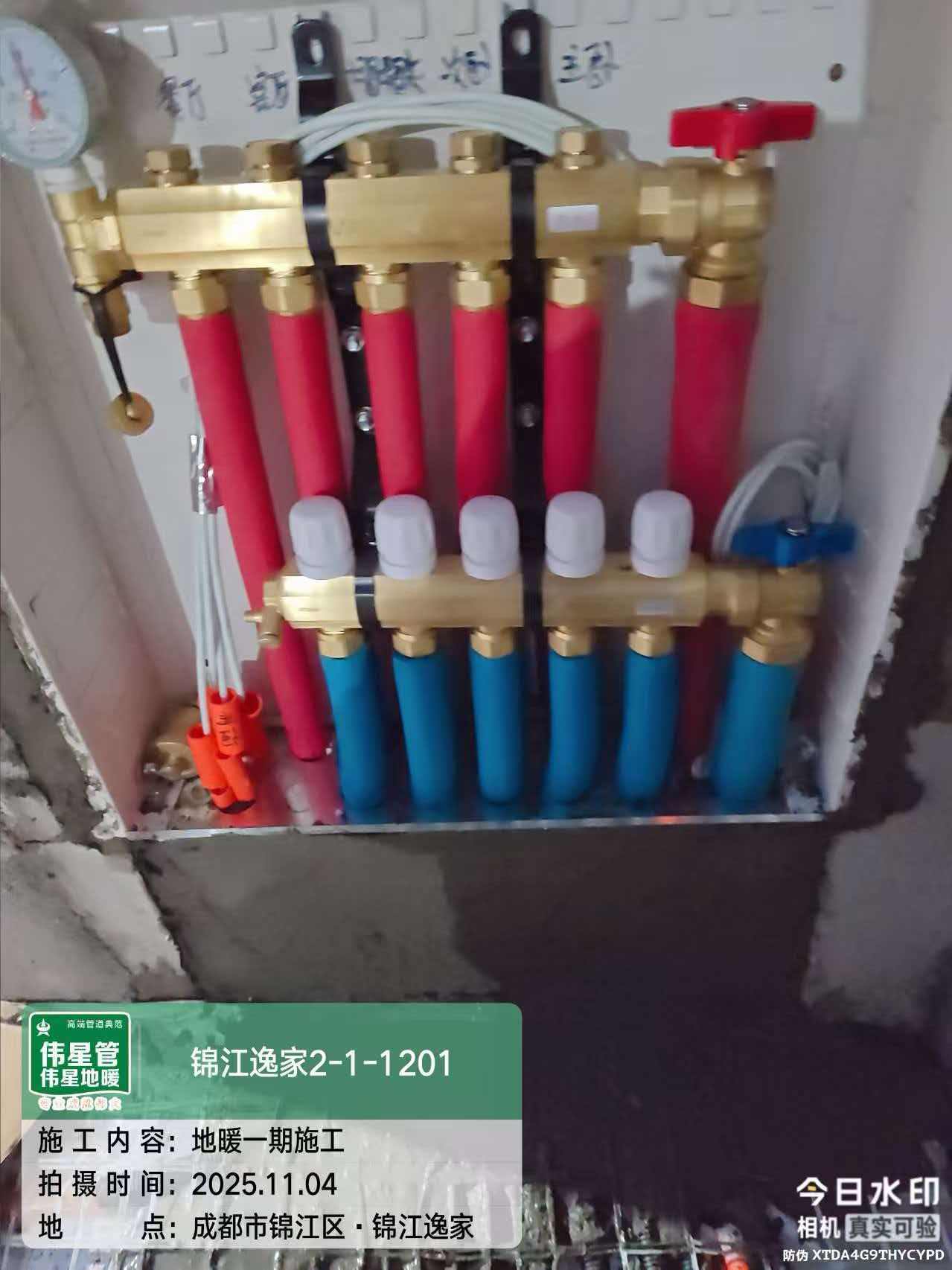

| ⑤ 分集水器·保压 | 曼瑞德分集水器、0.8MPa/24h保压测试 | 压降≤0.02MPa、无泄漏 |

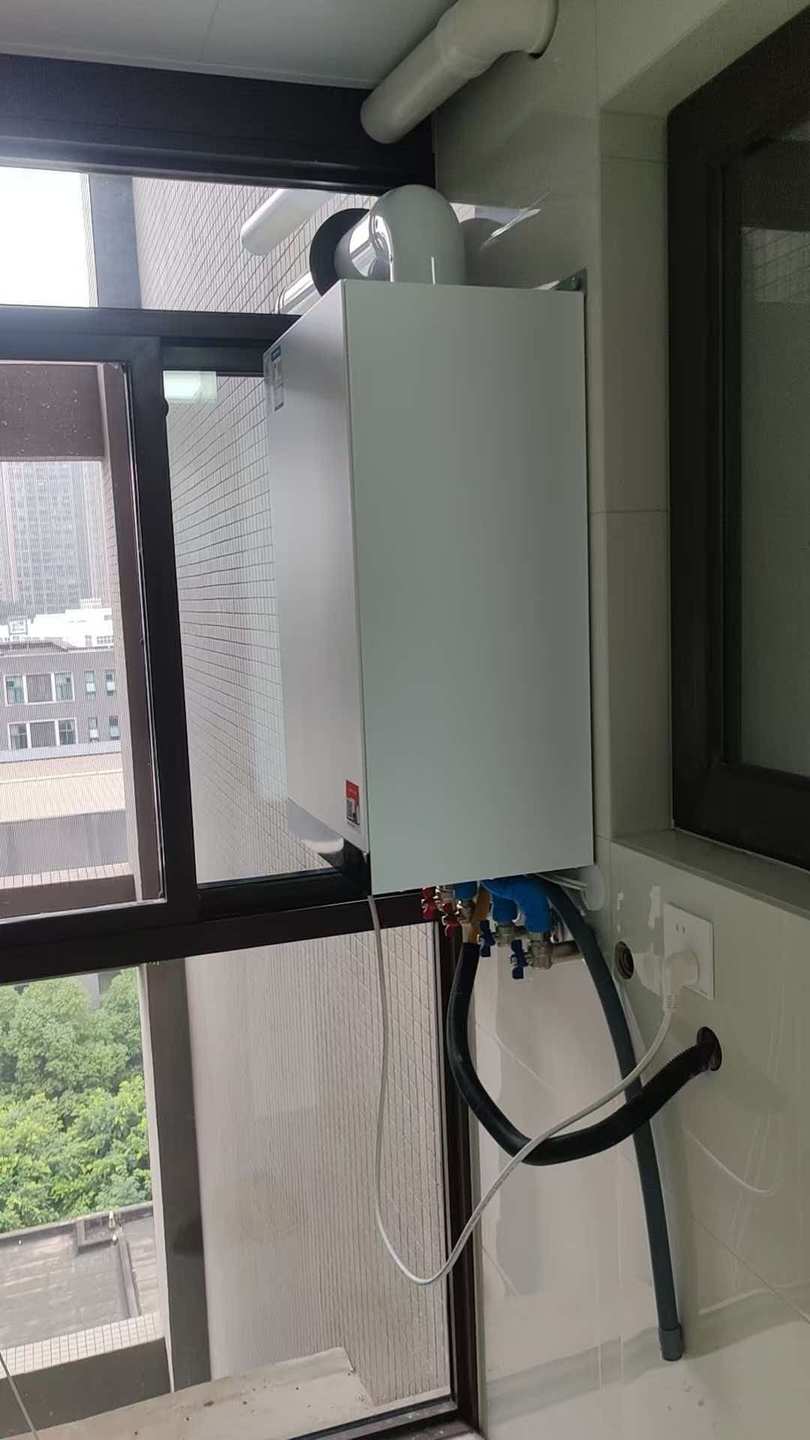

| ⑥ 锅炉安装·调试交付 | 菲斯曼B1JG安装、系统联动调试、交付教学 | 出具验收报告 |
4.3 施工实景图集
以下按龙脉《精工精匠施工验收规范》归档本案例施工实景，按「设计→施工→安装」三阶段排列。

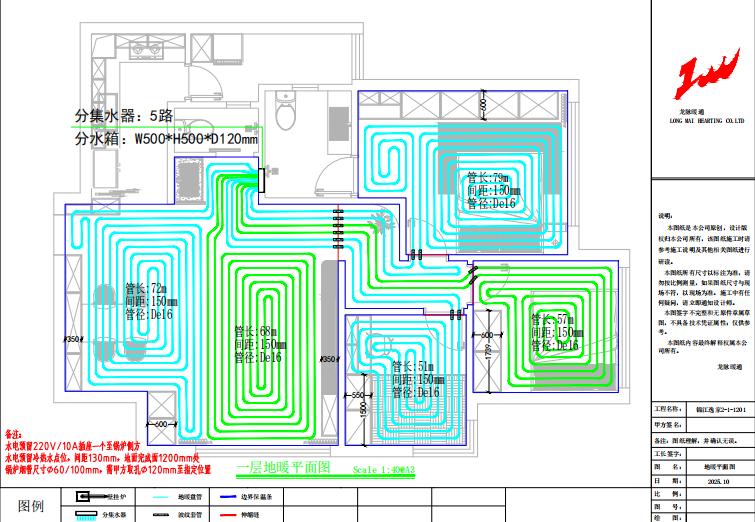

设计
施工
安装
4.4 服务承诺
- 自养工安装：非外包，每道工序有标准、有验收、有照片记录
- 10年跟踪：第1/3/5/10年四份报告，数据说话，不空口承诺
- 会员服务：延保至10年、服务5-8折、免费上门不限次
- 随时退款：会员费按1元/天退还，无门槛
- 透明报价：设备/安装/辅材分列，无隐藏费用
- 不贬低竞品：格力/美的都是好品牌，我们只说差异
客户成功目标
为客户交付一套节能、安静、舒适的冷凝炉地暖系统。具体目标：
- 冬季恒温舒适，分室控温，按需开关
- 本小区实测月燃气费400~600元（冬季全开），比普通炉省20%~28%
- 伟星5层阻氧+0.8MPa保压，系统可靠、寿命长
- 工艺透明，关键节点三方验收、全程拍照留档
4.5 授权证书
龙脉暖通·授权经销商证书
龙脉暖通·金牌服务商
龙脉暖通·水系统授权
4.6 授权门店与服务保障
南富森旗舰店
高新区都会路99号富森美家居3楼A348
电话 028-86131795
北富森智慧空气馆
成华区富森美家居A幢5楼A5135
电话 028-65272586
🛡️ 服务保障：龙脉暖通提供主机质保 + 系统质保 + 终身维护，同城24小时上门响应；施工全程拍照发群、关键节点三方验收，过程透明可追溯。由南/北富森双门店支撑。
交付不是终点，而是服务的开始。
S5·案例验证与迭代
5.1 六维度评估
| 维度 | 冷凝炉地暖 | 说明 |
|---|---|---|
| 初投资 | ★★★ | 含锅炉+辅材+施工，品质型略高 |
| 运行费 | ★★★★★ 省20%~28% | 本小区实测月均400~600元 |
| 舒适度 | ★★★★★ 恒温分控 | 地暖恒温、分室控温 |
| 稳定性 | ★★★★ 可靠 | 伟星阻氧管+0.8MPa保压 |
| 维护费 | ★★★★ 较低 | 冷凝炉保养简单，一线辅材寿命长 |
| 寿命 | ★★★★★ 15~20年 | 冷凝炉设计寿命长，阻氧管延长系统寿命 |
六维度综合评分（满分5星）
评分来自上表星级；初投资★★★为唯一扣分项，运行费/舒适度/寿命均达五星。
5.2 10年能源保障计划
| 阶段 | 时间 | 交付物 |
|---|---|---|
| 基准建立期 | 第1年 | 《系统初始性能档案》安装后实测各房间温度/能耗/升温曲线 |
| 效果验证期 | 第3年 | 《3年能耗趋势报告》对比燃气数据验证节能效果 |
| 深度解析期 | 第5年 | 《系统健康度诊断》检测锅炉/管路运行状态 |
| 承诺兑现期 | 第10年 | 《10年全生命周期成本报告》总账兑现 |
5.3 会员制说明
- 年会费：签约暖通金额达标直接抵扣首年（即首年0元）
- 5年免单：暖通金额可覆盖前5年会费
- 会员权益：延保至10年、服务5-8折、免费上门不限次、优先响应、年度能耗报告
- 随时退款：按1元/天退还会费余额
5.4 AI验证清单
| 验证项 | 验证方法 |
|---|---|
| 诊断准确性 | 将S2诊断结论发给AI：”龙脉暖通对我的需求理解得对吗？” |
| 冷凝炉选型 | 发给AI：”61㎡配25KW菲斯曼B1JG是否合理？” |
| 阻氧管原理 | 发给AI：”伟星5层阻氧管阻氧率99%是真的吗？” |
| 报价透明度 | 将配置清单发给AI：”这个报价有隐藏费用吗？” |
| 20年总账 | 将计算过程和参数发给AI验证 |
🔄 沉淀：本案验证了”菲斯曼冷凝炉+伟星5层阻氧+白晶板+曼瑞德分控”在注重品质与节能的套三平层场景下的可落地性——热负荷核算口径、四重节能选型逻辑、20年总账计算模型，都会沉淀进龙脉标准方案 SOP，迁移到更多同类客户。
5.5 客户沟通确认
- ✅ 认可”辅材全知名品牌”的硬约束，主动选择伟星+曼瑞德一线方案；
- ✅ 认同冷凝炉+四重节能的选型逻辑，接受以20年总账衡量长期性价比；
- ✅ 接受精工六步法施工标准与0.8MPa/24h保压验收；

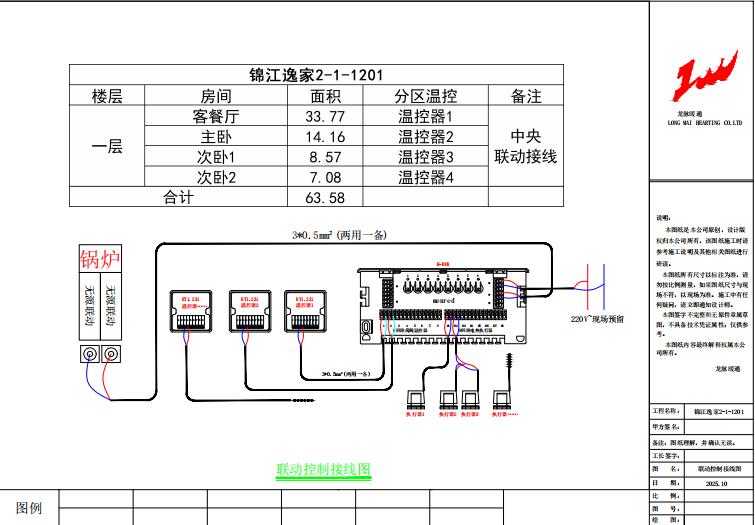

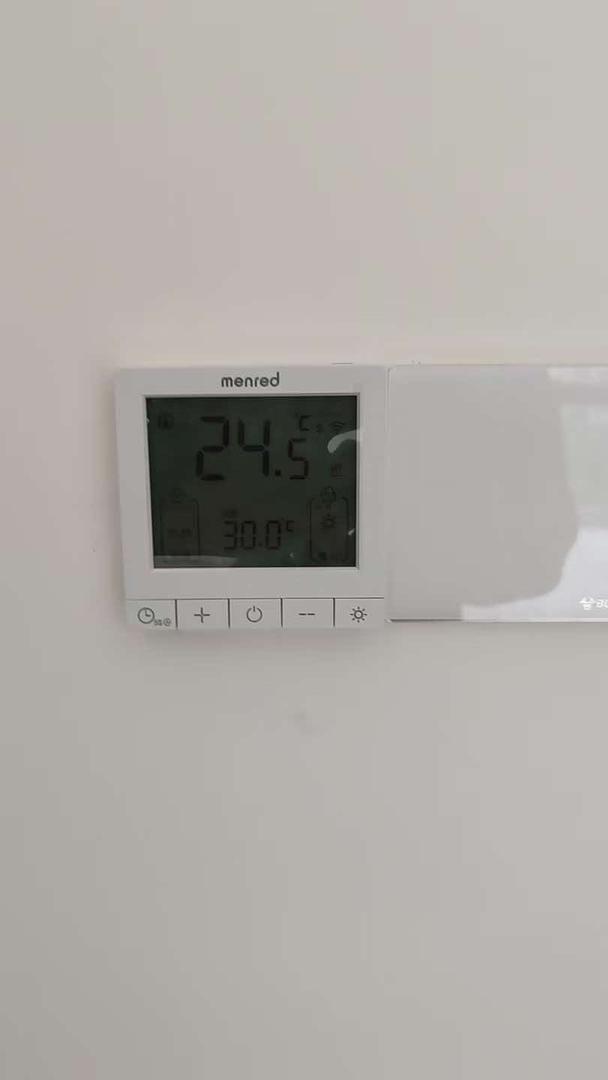

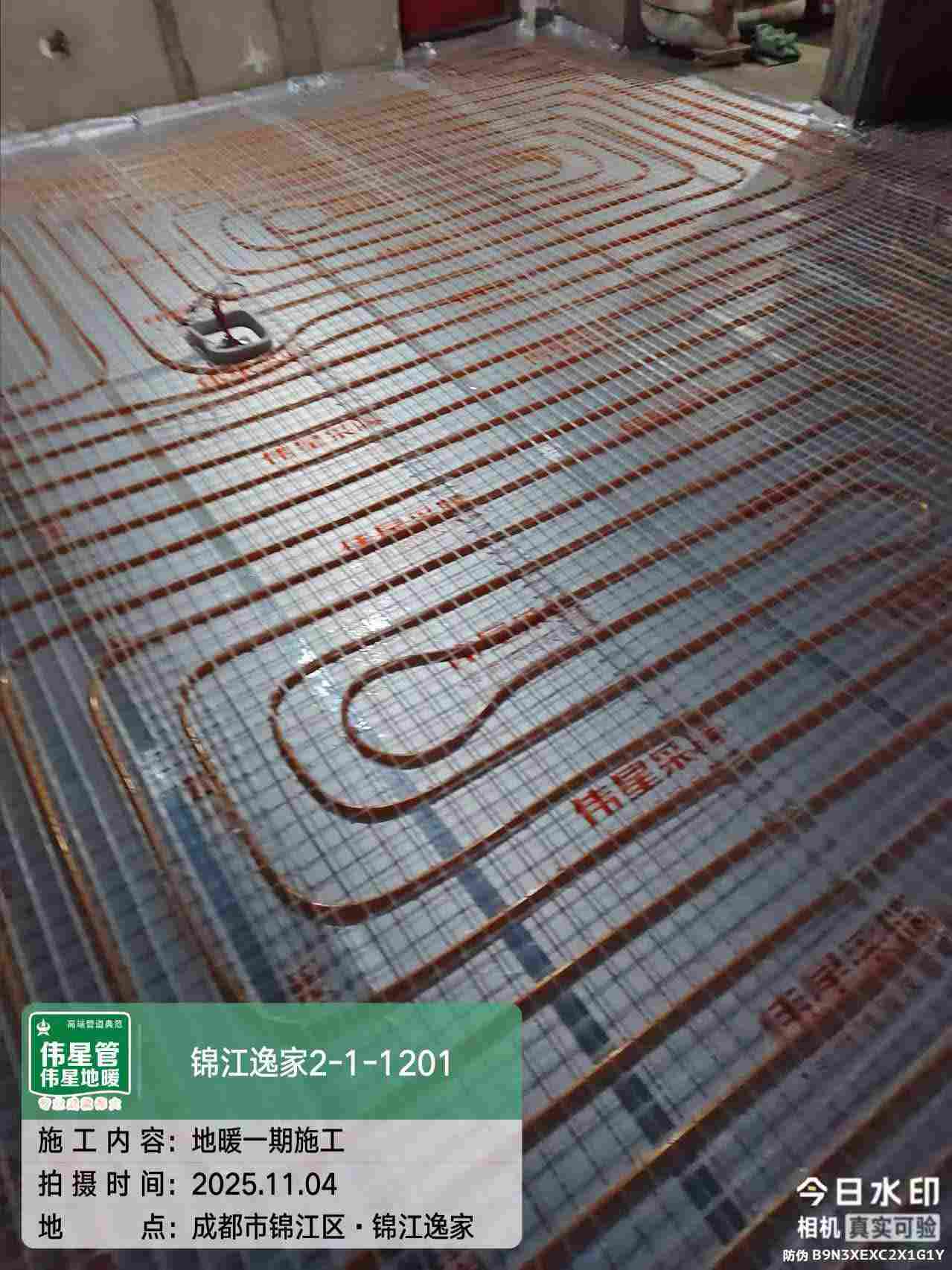

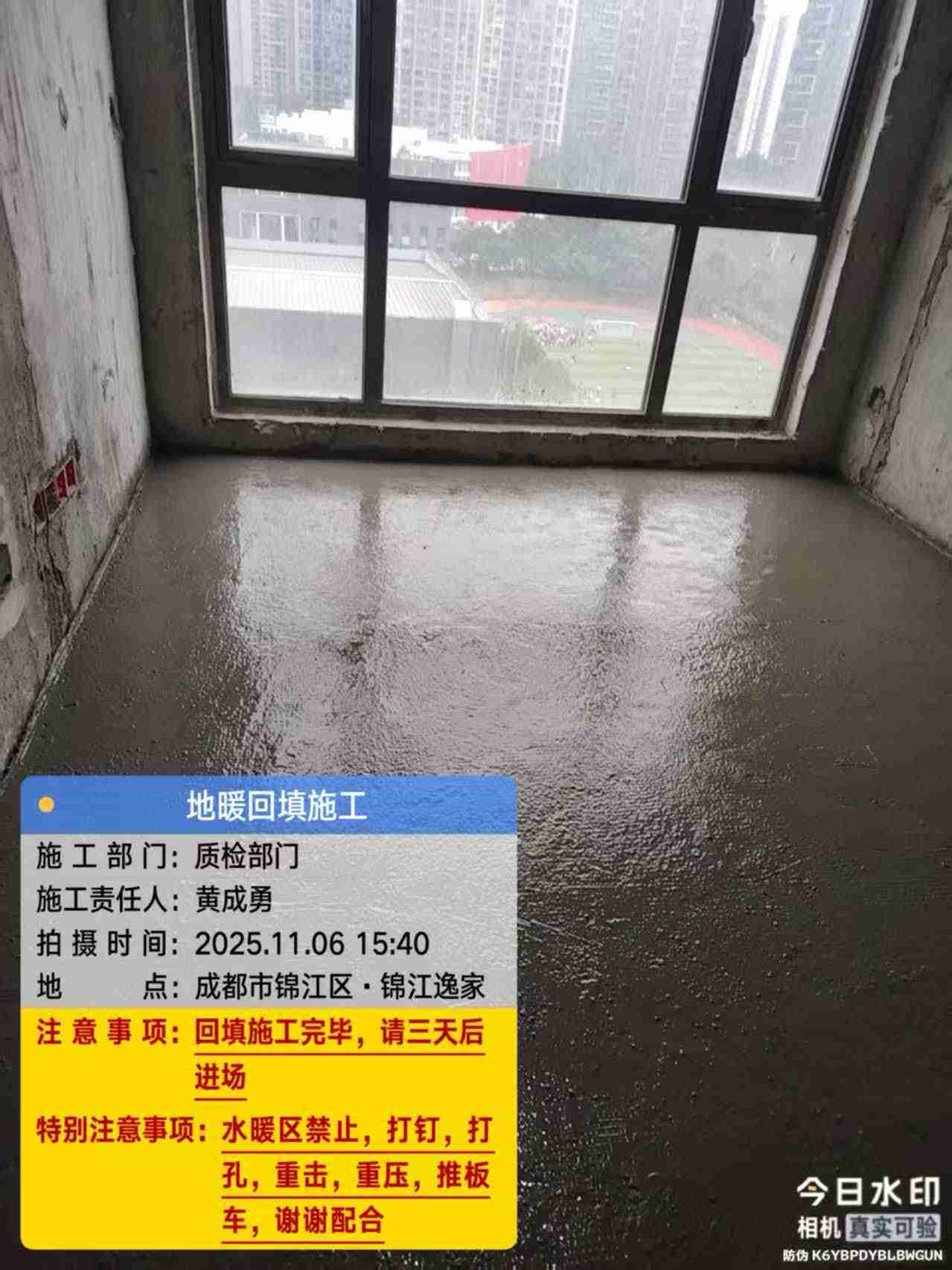

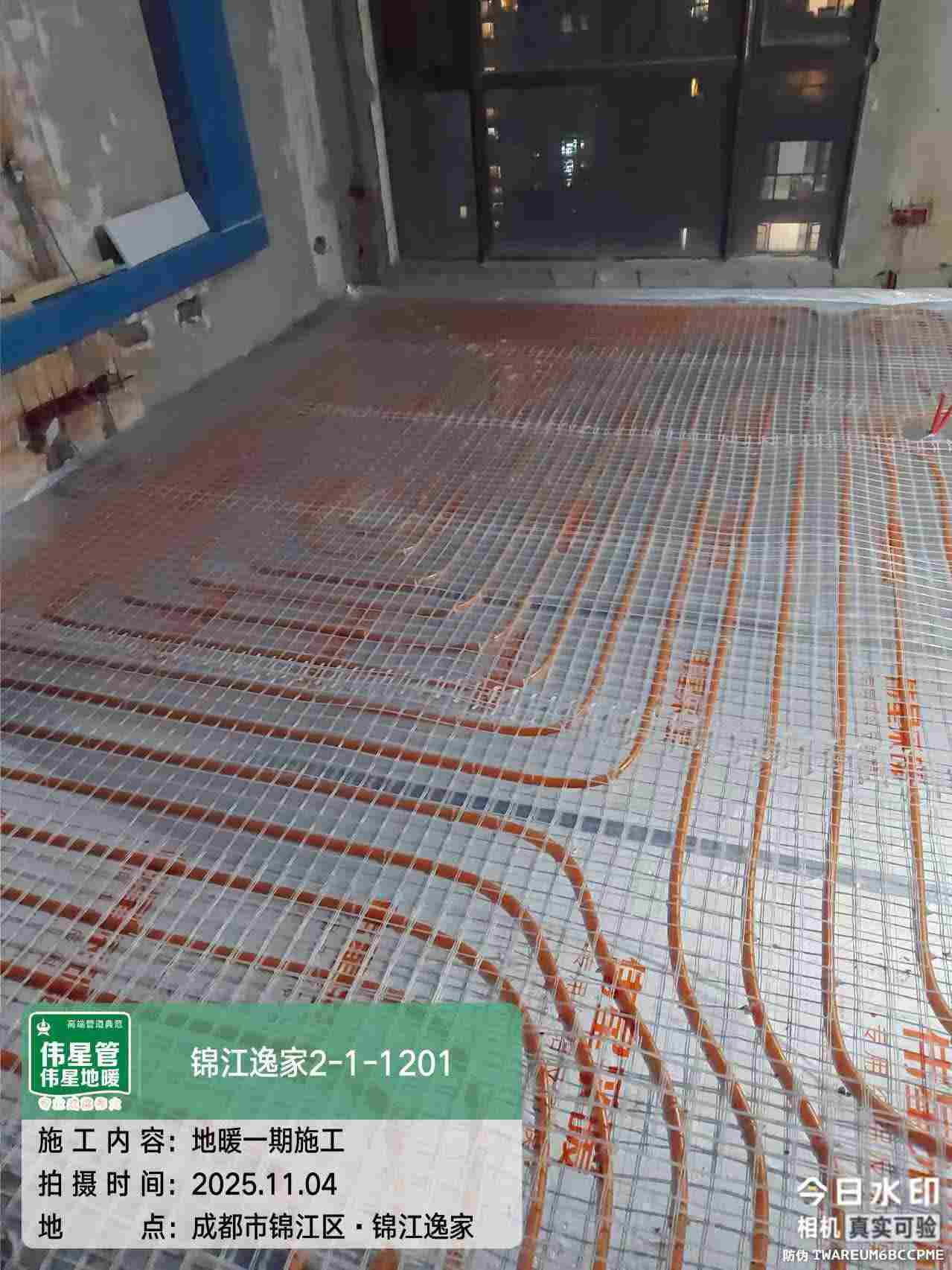

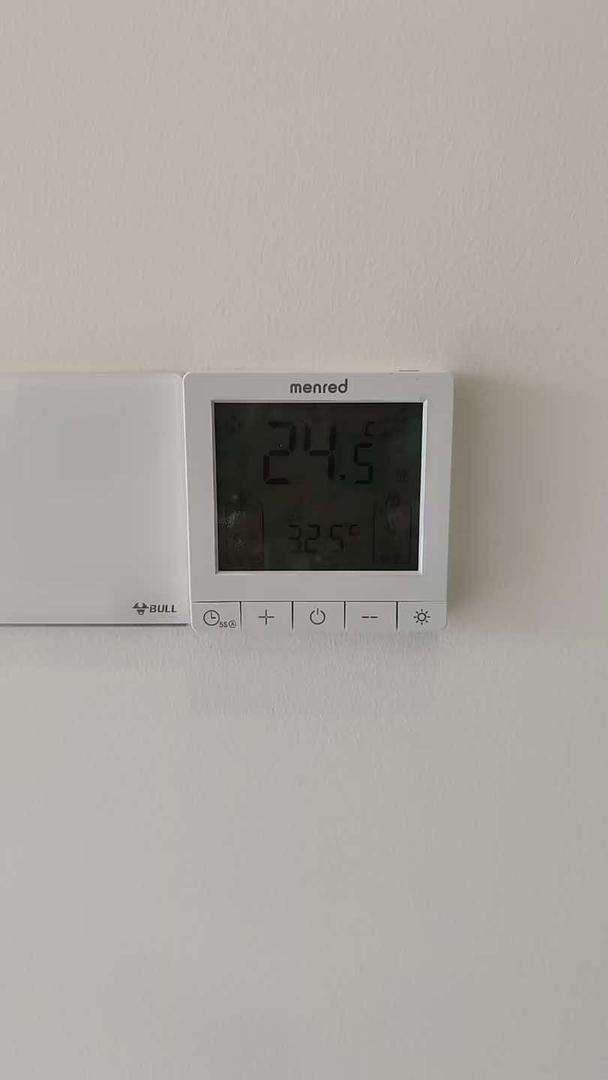

- ✅ 施工实景图集已归档（设计2张 → 施工10张：盘管5+回填3+分集水器+打压 → 安装3张：线控器2+壁挂炉），按「设计→施工→安装」三阶段排列，见 4.3 施工实景图集。
