成都双流银河玺悦和鸣｜日立天氟地水二联供完工实测案例
顶楼平层·两夫妻常住·一拖四中央空调+5回路伟星地暖+零冷水热水器·日立新智享RAS-125FSPUNAQ·内机带PE净化除湿·静音节能·22年本地服务
更新日期：2026年8月
客户刘老师
小区银河玺悦和鸣
户型顶楼平层
面积约76㎡
系统天氟地水二联供
S1 客户成功目标
小区银河玺悦和鸣
户型12楼顶楼平层
常住人口两夫妻
案例类型天氟地水二联供（空调+地暖）
采暖/制冷面积约76.3㎡
核心诉求安静·节能·专业·售后
附加系统零冷水热水器×1
方案顾问郭勇秀（22年暖通经验）
顶楼夏晒冬冷，系统稳定性要求更高，怎么选才不踩坑？
卧室要安静，设备噪音不能打扰睡眠？
长期自住看重运行费，一套系统能不能又省气又省心？
装完以后有没有人管，售后跟不跟得上？
用户利益至上：本案针对刘老师一家”顶楼、两夫妻、注重安静与长期运行费”的真实工况，给出日立天氟地水二联供方案——一台外机同时解决制冷与地暖，内机静音档22dB(A)、全屋带PE净化除湿，把”系统做对、装完有人管”一次到位。
S2 需求痛点与诊断分析
四步诊断原则
1. 顶楼适配：12楼顶楼夏晒冬冷，日立新智享外机-20℃仍可稳定输出地暖热水，地暖水辐射从地面升温，顶楼不存在头热脚冷。
2. 一机两用：二联供一台外机同时带动中央空调与地暖，相比”分体空调+独立燃气锅炉”两套系统更省空间、更节能（地暖低温辐射比传统锅炉省气）。
3. 静音优先：卧室采用FSVNAQD/P标准内机，静音档最低22dB(A)，DC直流电机+2000PLS电子膨胀阀精准控温，无频繁启停噪音。
4. 健康舒适：四台内机均叠加PE净化模块（除PM2.5/甲醛/病毒）+除湿包，顶楼潮湿季节也能保持干爽洁净。
二联供系统四要素配置
RAS-125FSPUNAQ新智享125单风扇·12.5kW
FSVNAQD/P×471/36/25/18 一拖四
伟星盘管×25回路·1分水器
PE净化+除湿+WIFI模块×4·线控器×4
设计依据：GB 50736-2012 国标 ｜ 现场勘测数据 ｜ 5000+ 成都本地客户数据库
S3 解决方案和成本分析
三方案对比·精选最优解
选定方案
天氟地水二联供
RAS-125FSPUNAQ + FSVNAQD/P×4
一机两用·静音节能·净化除湿
分体空调+锅炉
空调外机+壁挂炉
两套系统·占空间·运行费高
中央空调+电地暖
多联机+发热电缆
无生活热水联动·冬季电耗高
设备配置清单
| 系统/部件 | 品牌 | 型号/规格 | 说明 |
|---|---|---|---|
| 室外机 | 日立 HITACHI | RAS-125FSPUNAQ（新智享125单风扇） | 制冷12.5kW/制热14kW，支持天氟地水二联供（需外置泵+PC-WMH2Q） |
| 室内机×4 | 日立 | RPIZ-FSVNAQD/P（71/36/25/18） | 一拖四，静音档最低22dB(A) |
| PE净化模块 | 日立 | JK-LZA ×4 | 除PM2.5/甲醛/病毒 |
| 除湿包 | 日立 | PC-HRS2QN ×4 | 独立除湿，顶楼潮季适用 |
| WIFI线控器 | 日立 | PC-P1HVQA ×4 | 手机远程控温 |
| 地暖盘管 | 伟星 | 盘管×2 | 76.3㎡ / 5回路 / 1分水器 |
| 零冷水热水器 | 通用 | 待现场核定 ×1 | 即开即热生活热水 |
预算区间
4.5~5.5万元（含二联供主机+内机+地暖+零冷水，预算区间）
*按实际勘测面积与选型浮动，以现场报价为准
连接率核算：四台内机总冷量15kW / 外机额定12.5kW ≈ 120%，处于日立允许范围（50%~130%）上限附近；两夫妻同开率低，实际部分负荷运行，安全可用。
S4 施工交付与服务保障
七步施工流程（按本户实际工序）
- 第一步：现场勘察
量房复核顶楼平层结构、设备平台与外机位、地暖分水器点位
- 第二步：图纸确认

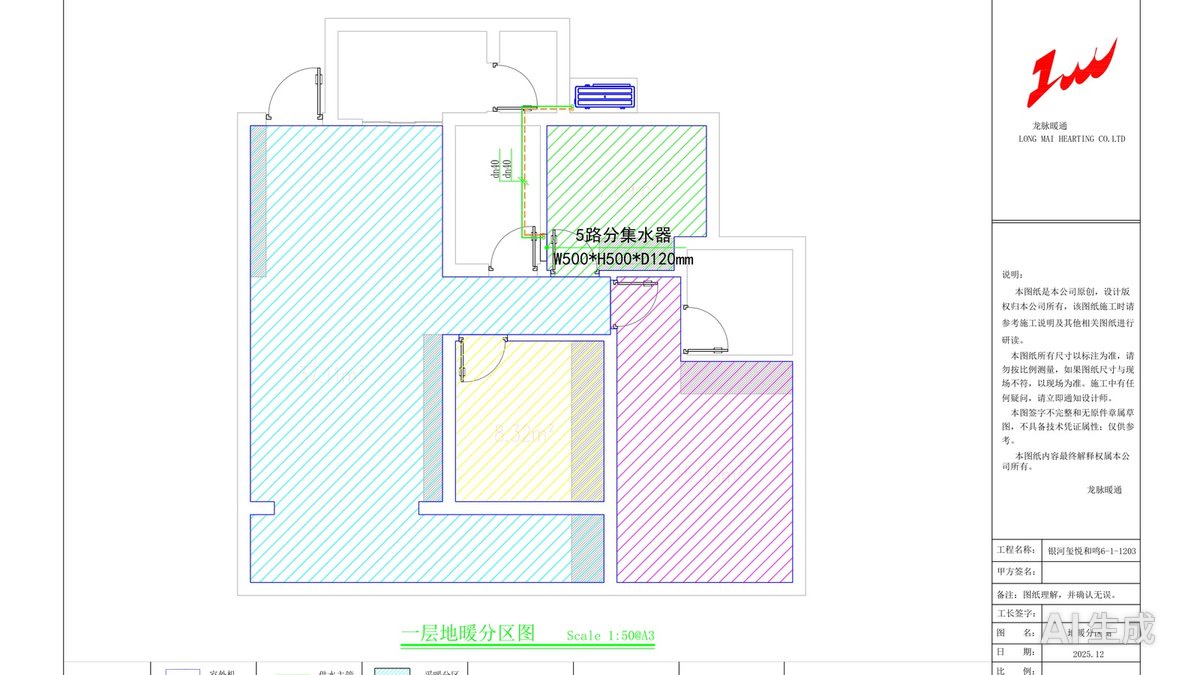

空调走管图 + 地暖盘管回路图，与客户确认后定稿
- 第三步：空调设备进场

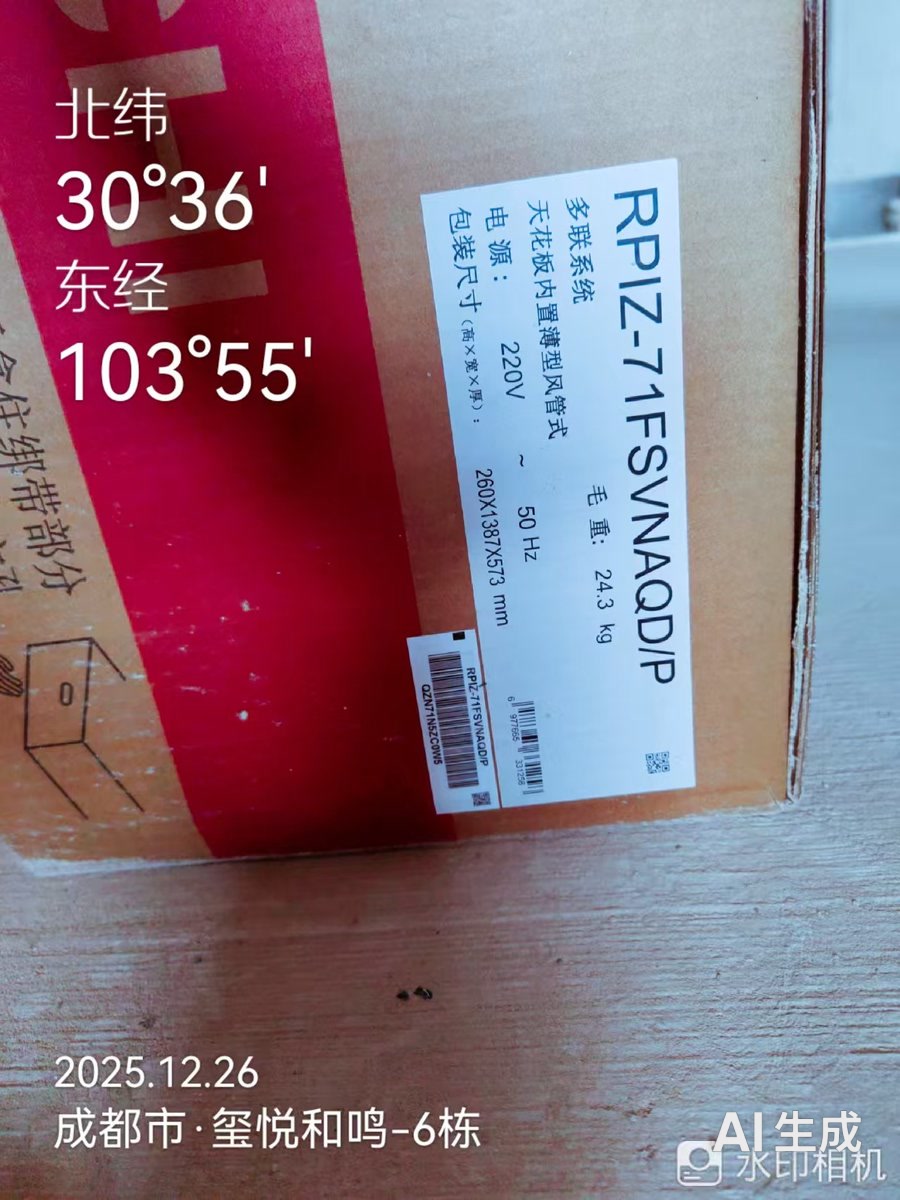

铜管、水管、线管及内外机到货验收，核对型号批次
- 第四步：内机外机安装

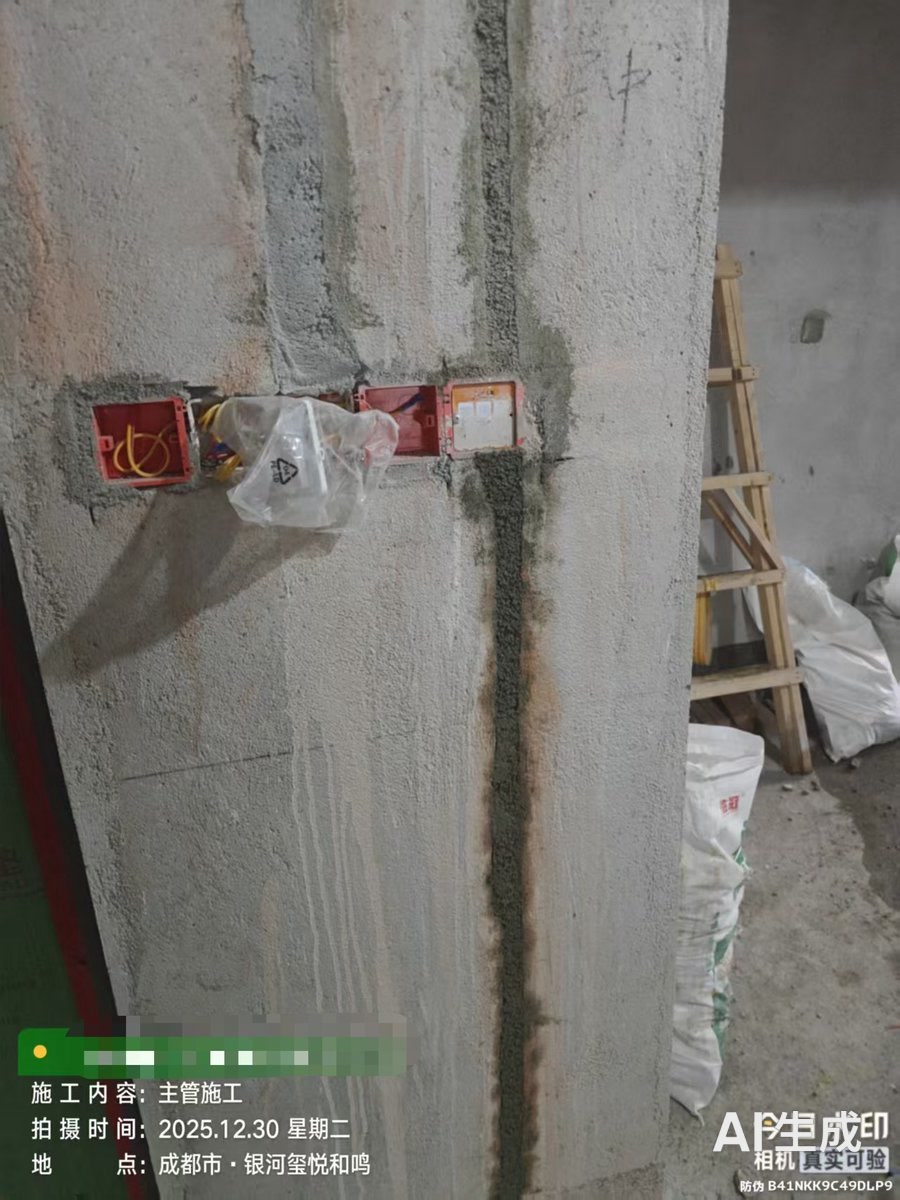

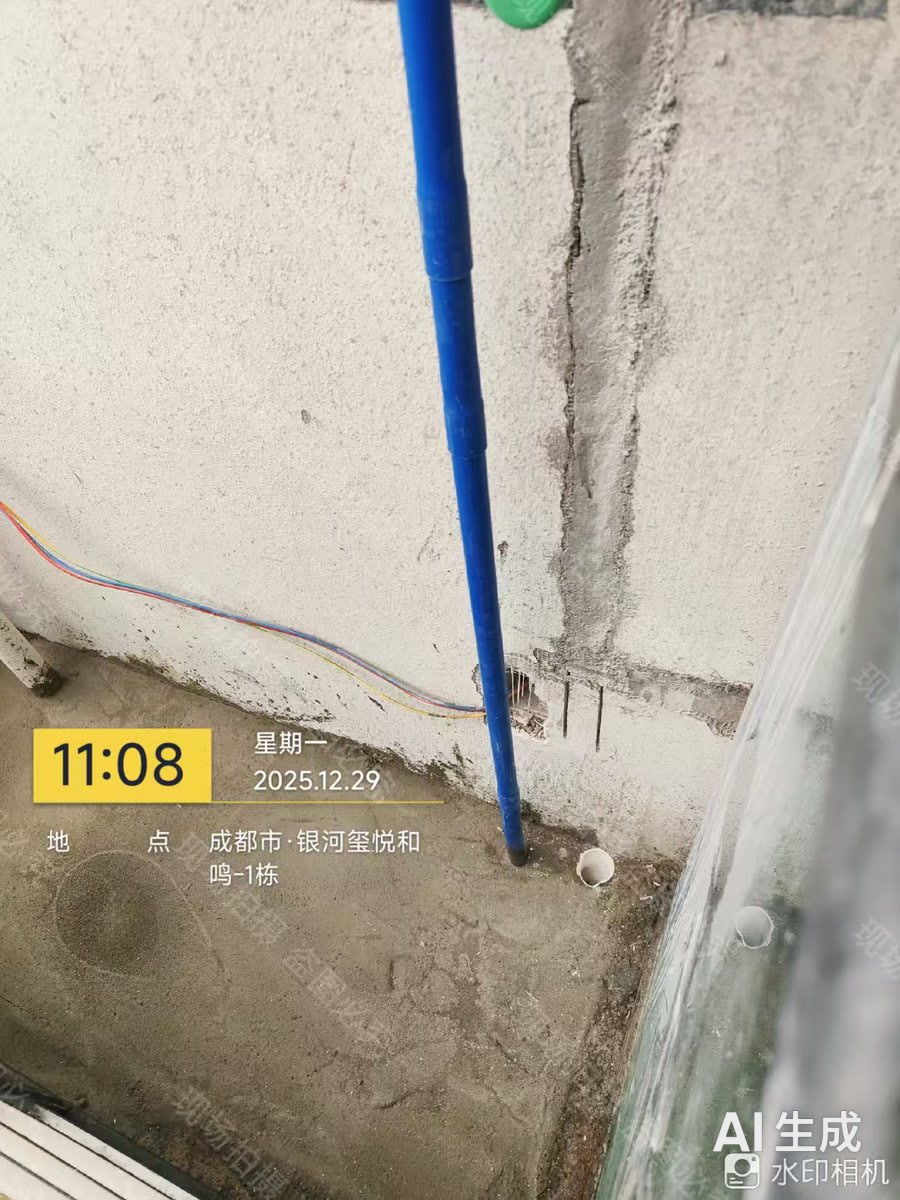

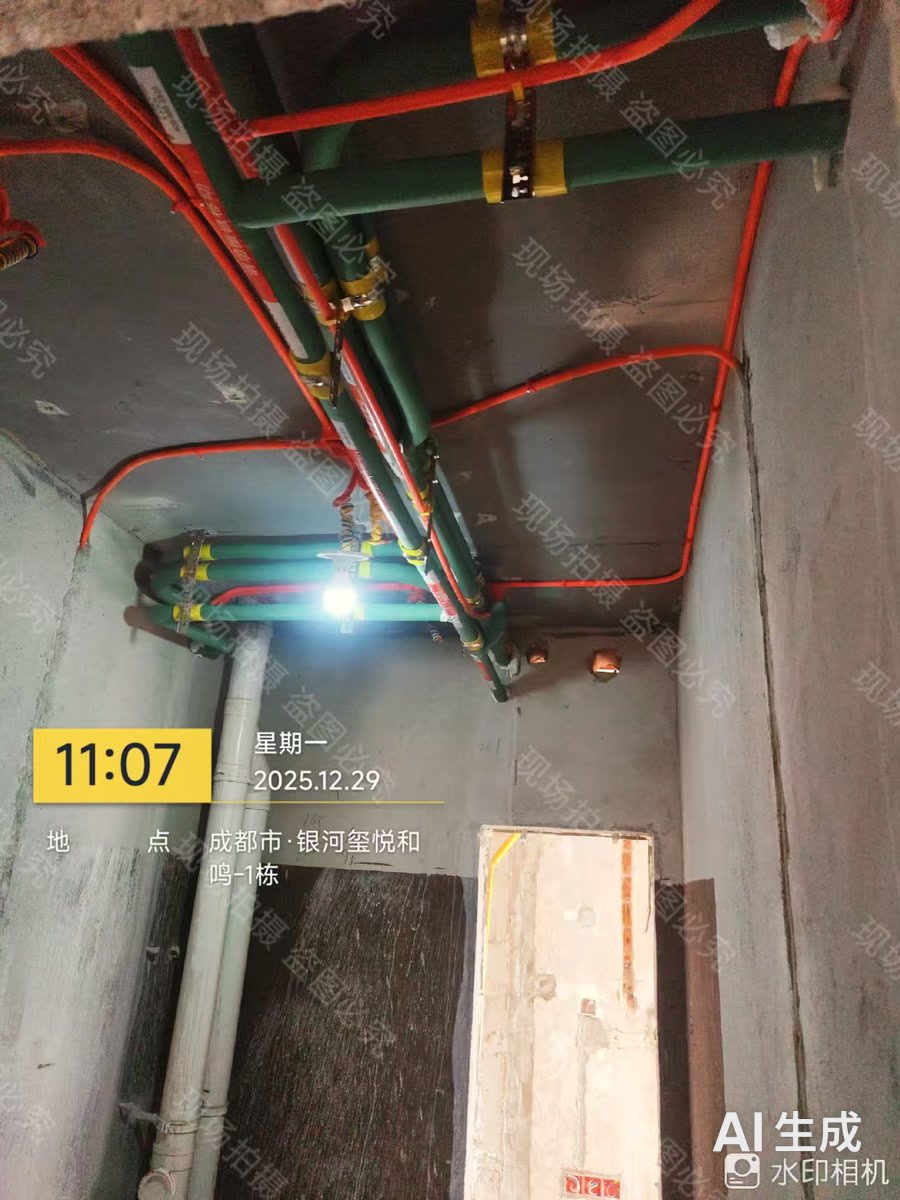

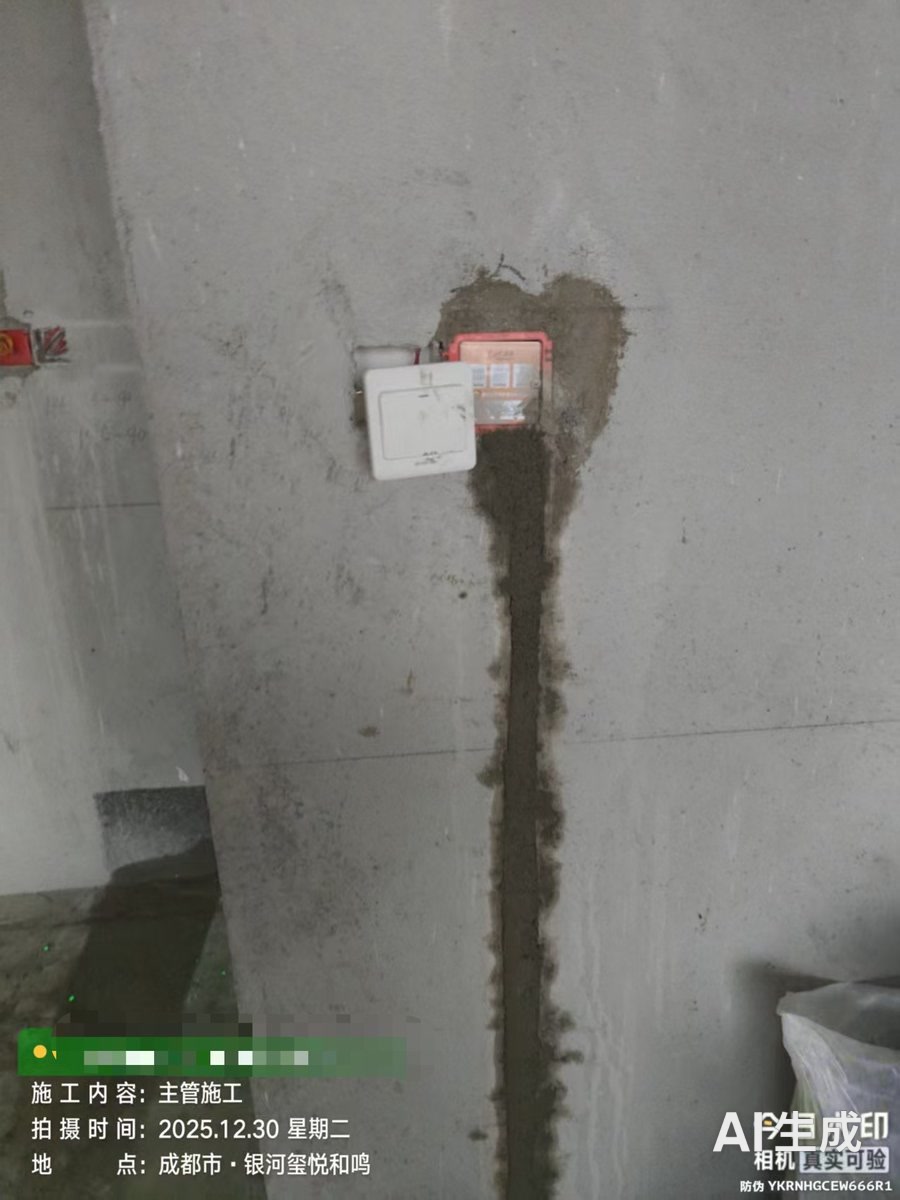

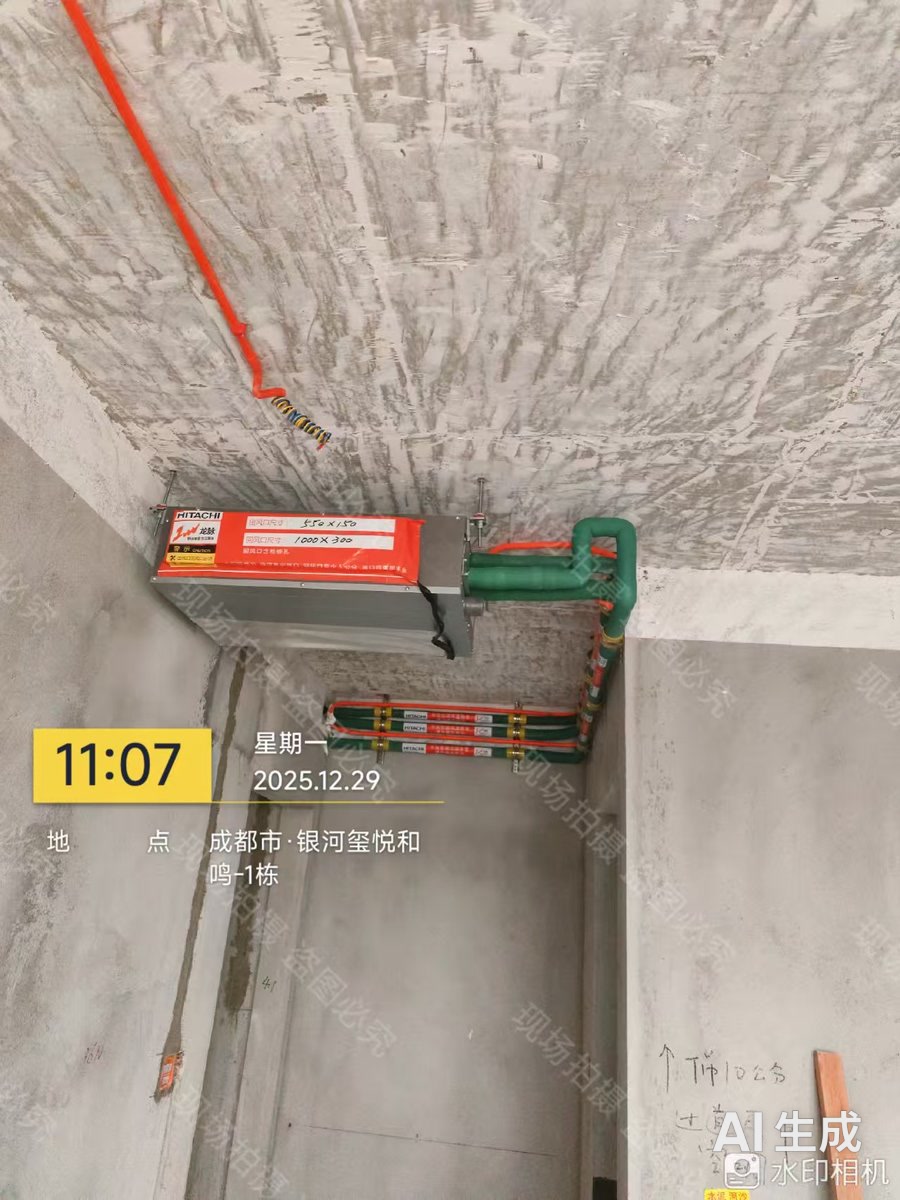

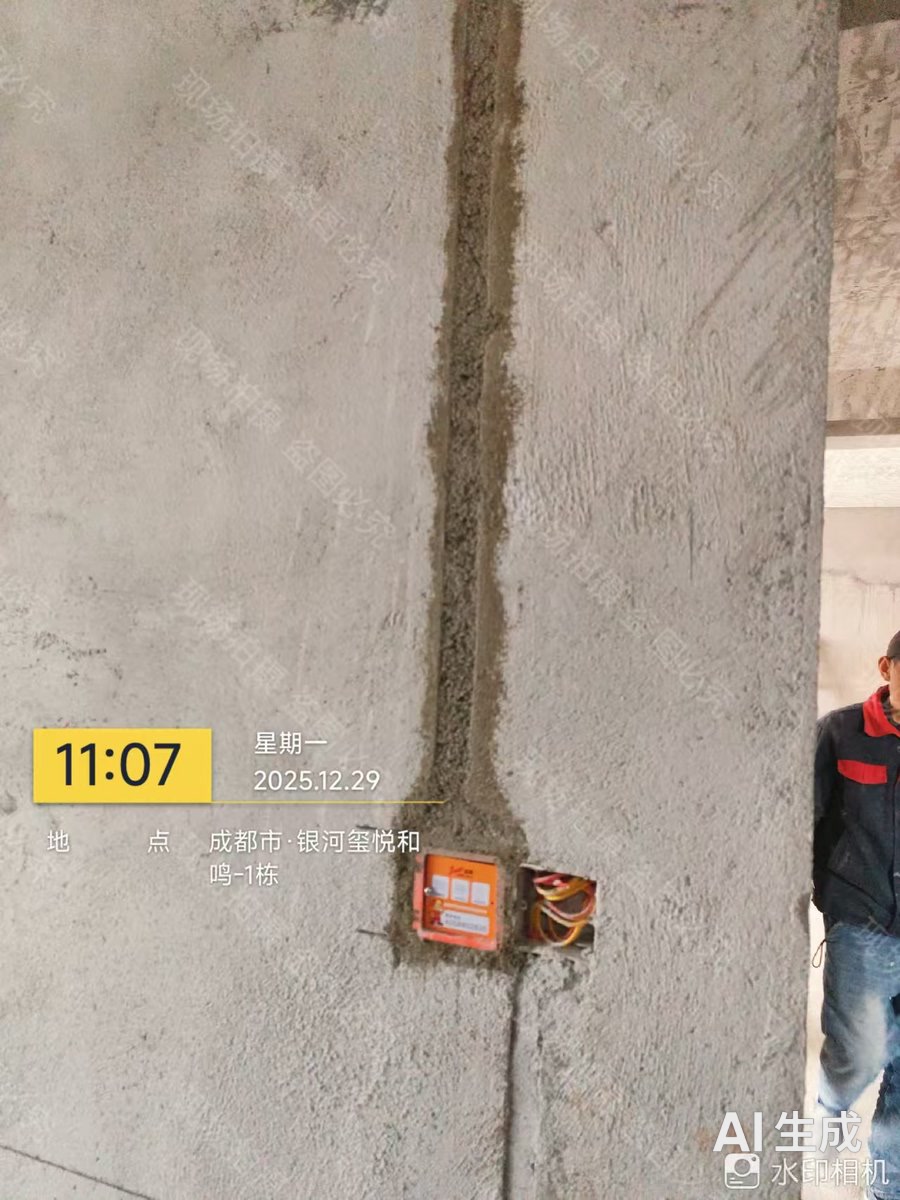

内机吊装、外机就位、走管接管、温控器底盒预埋、冷凝水排水
- 第五步：地暖做主管

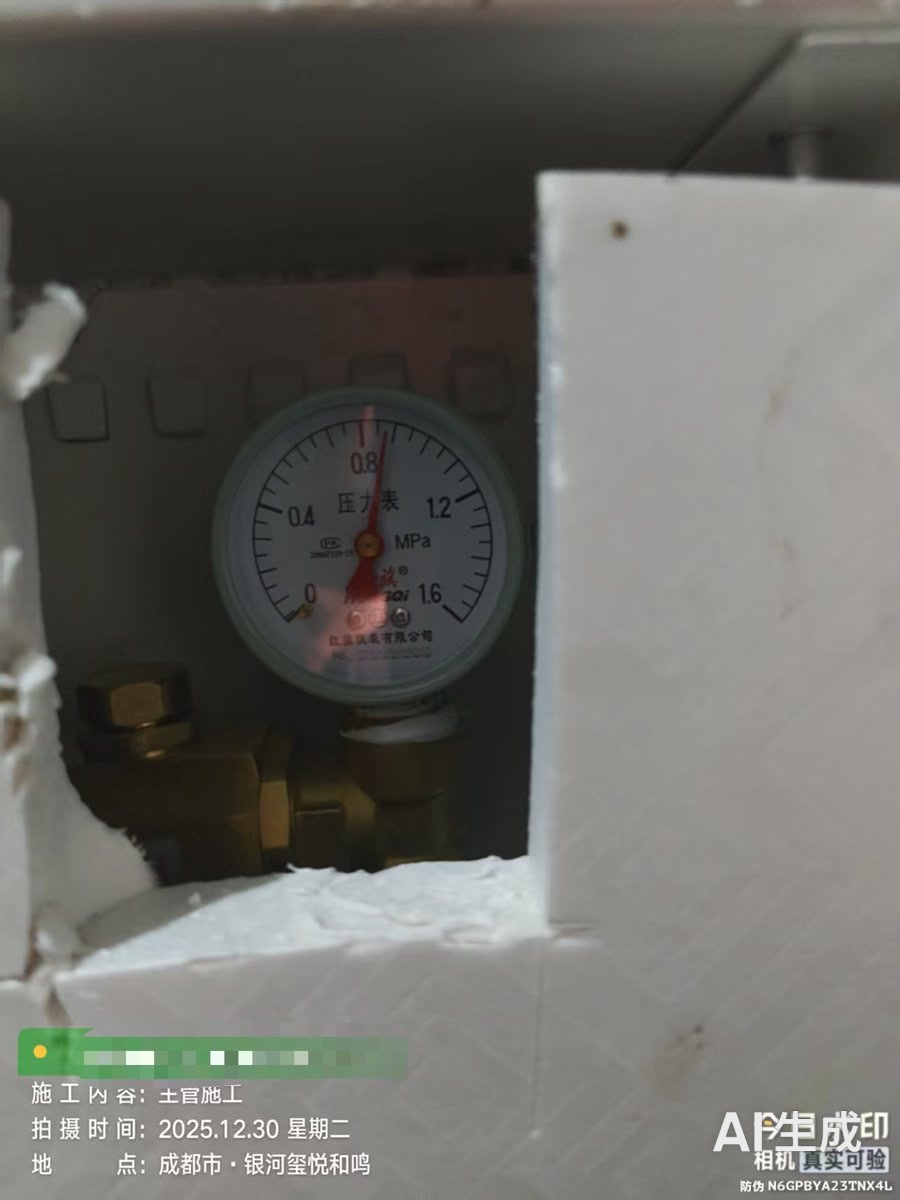

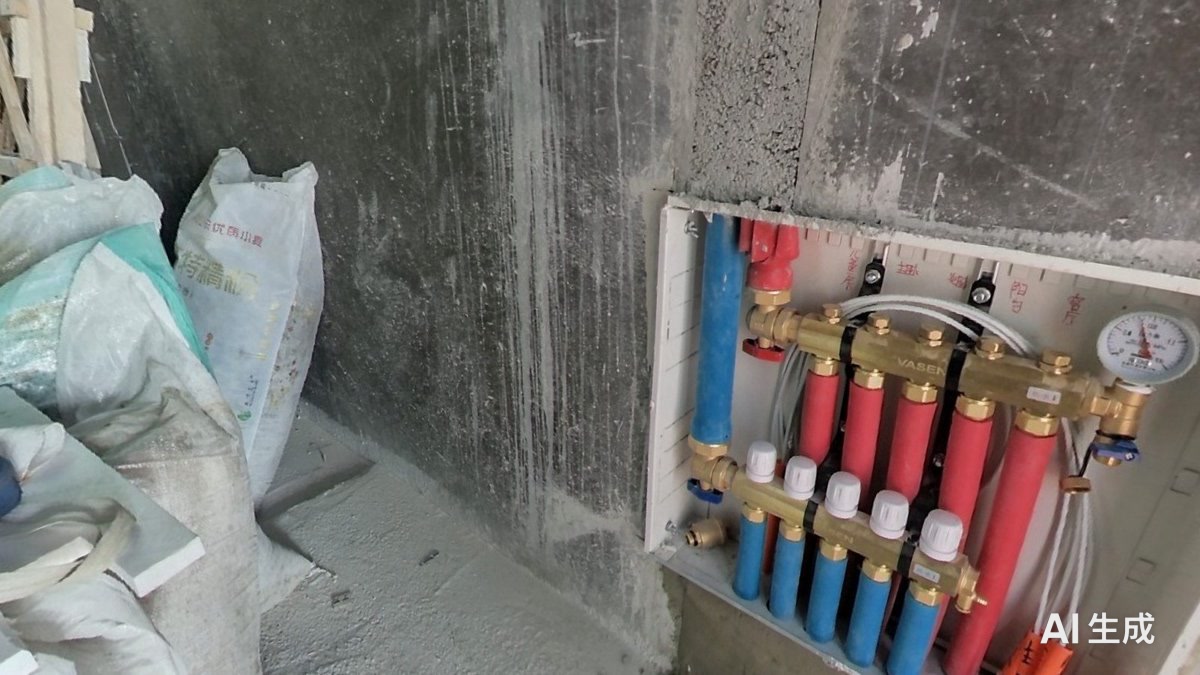

分集水箱安装、地暖主管铺设与保压测试

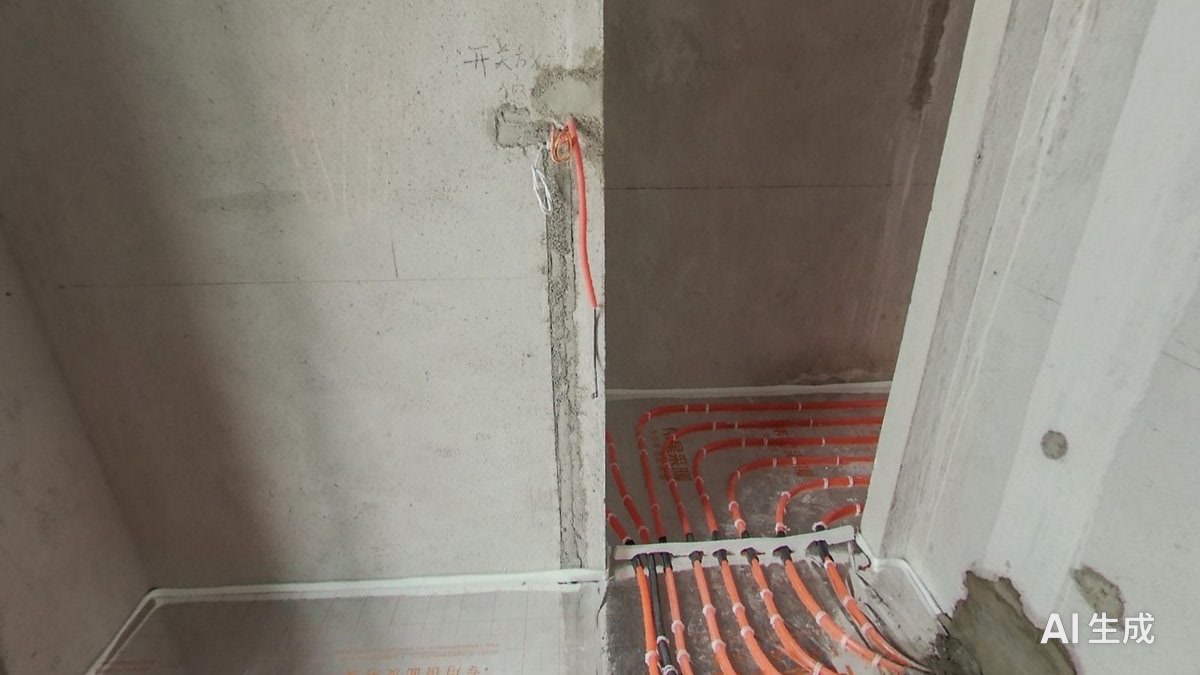

- 第六步：地暖做盘管

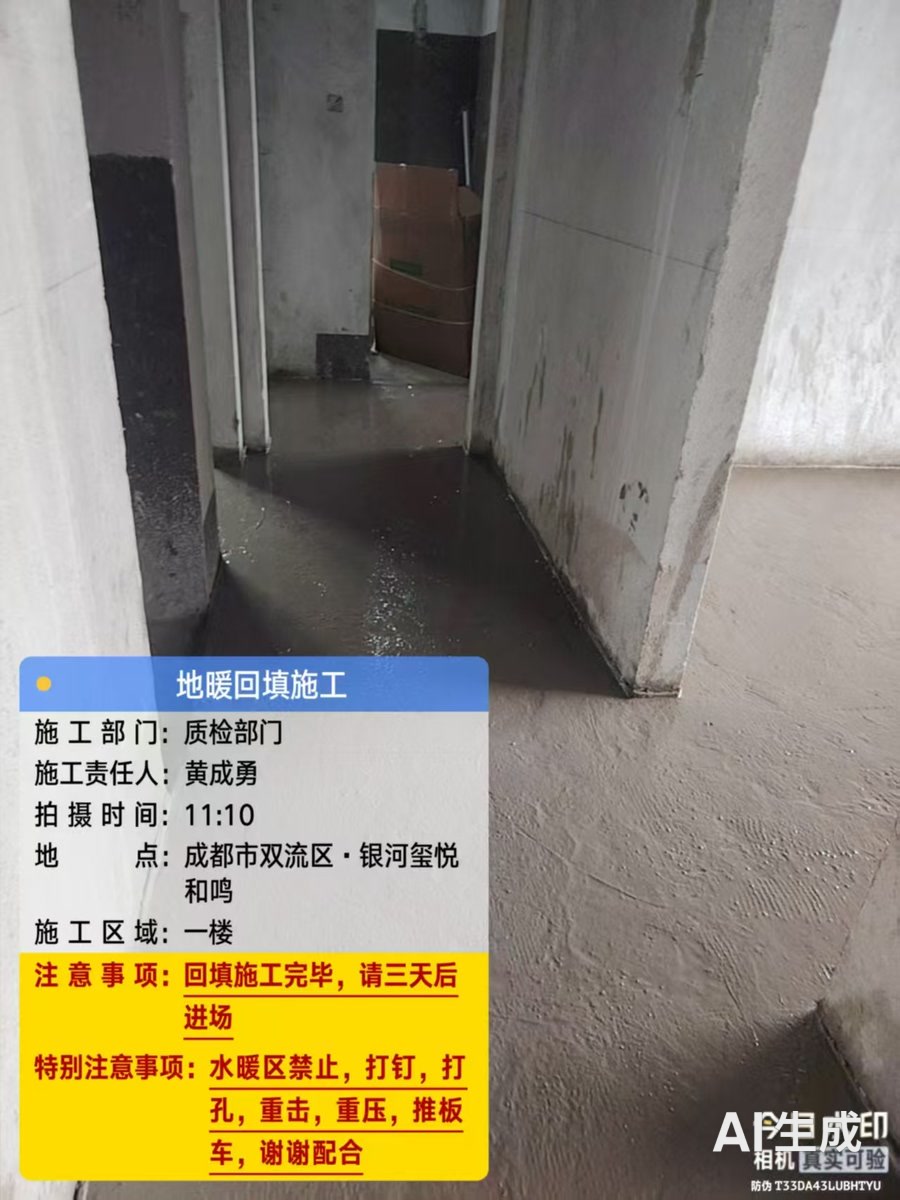

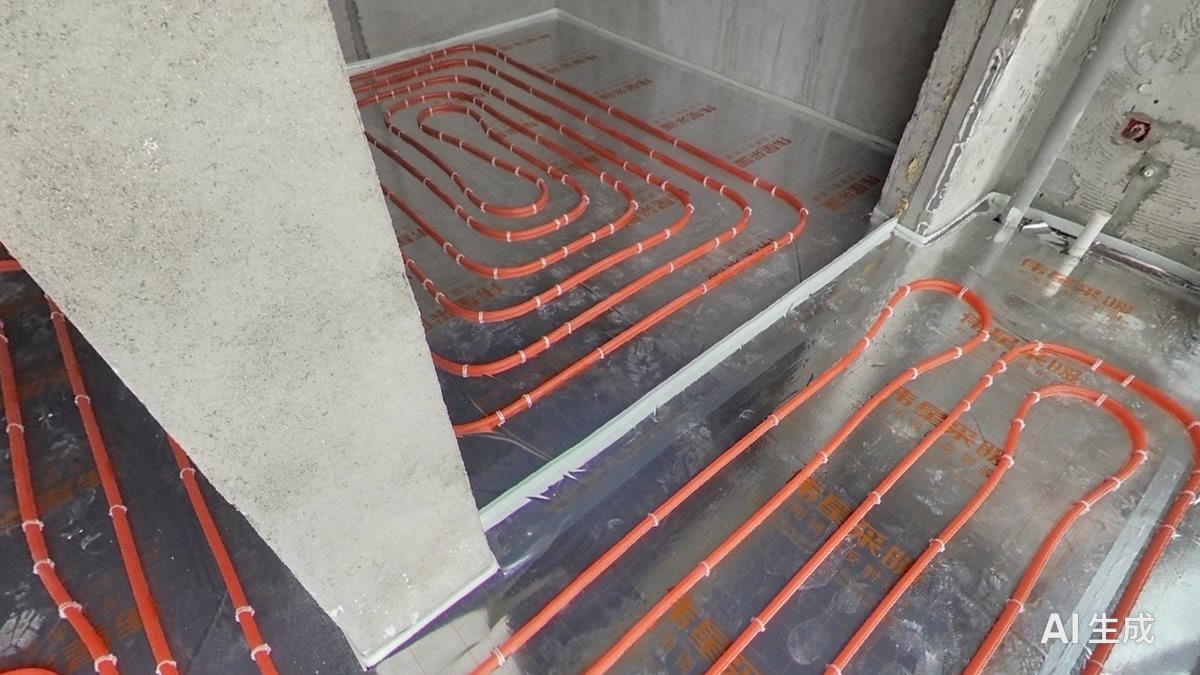

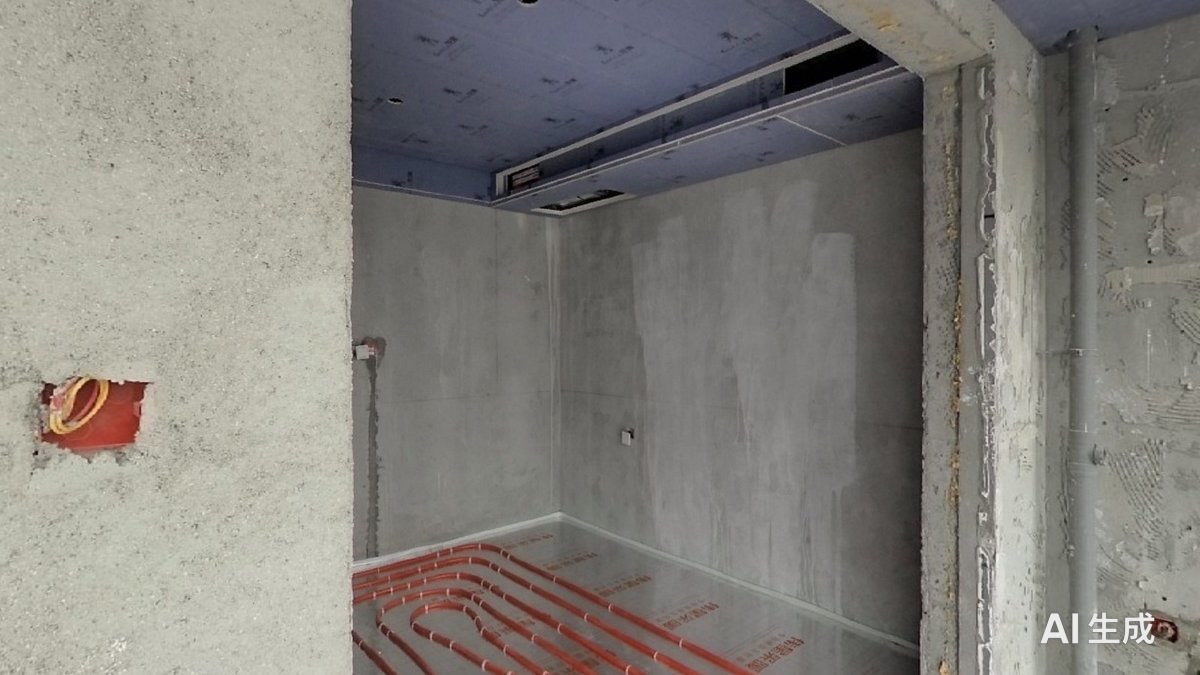

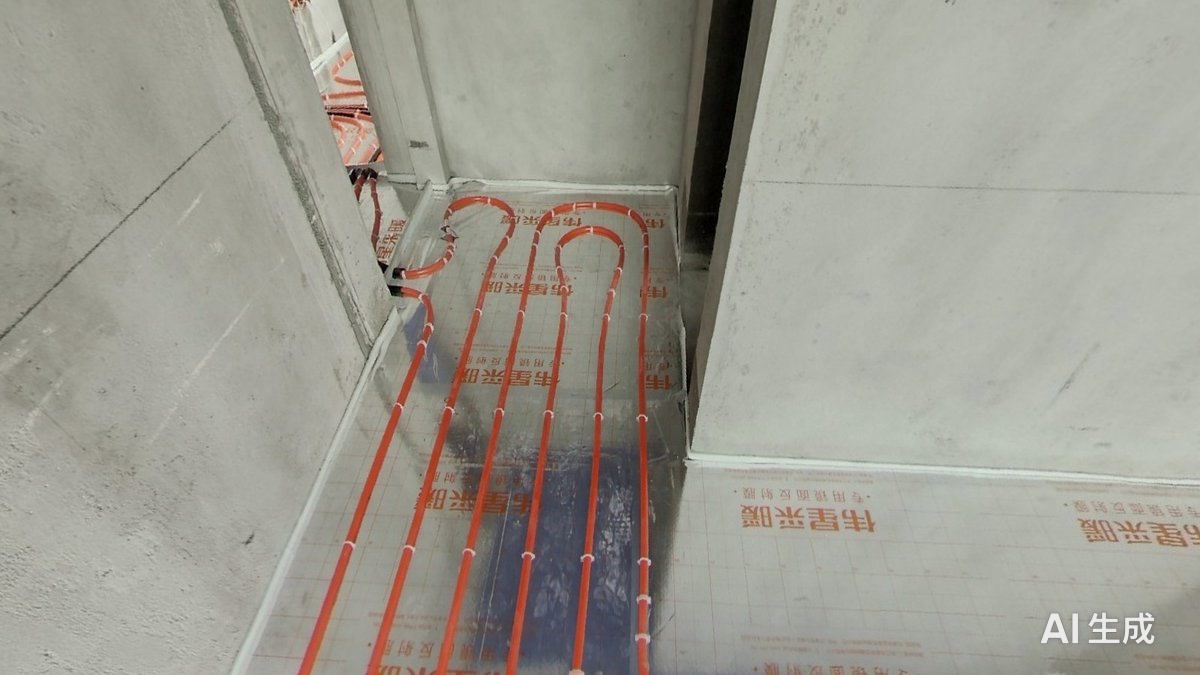

全屋盘管铺设（客餐厅2路/卧室各1路）、保护层浇筑、保压
- 第七步：调试接管收尾
抽真空、充氮调试、风口安装、零冷水热水器接线收尾
施工实拍（横式一排、竖式一排，绝不混排）

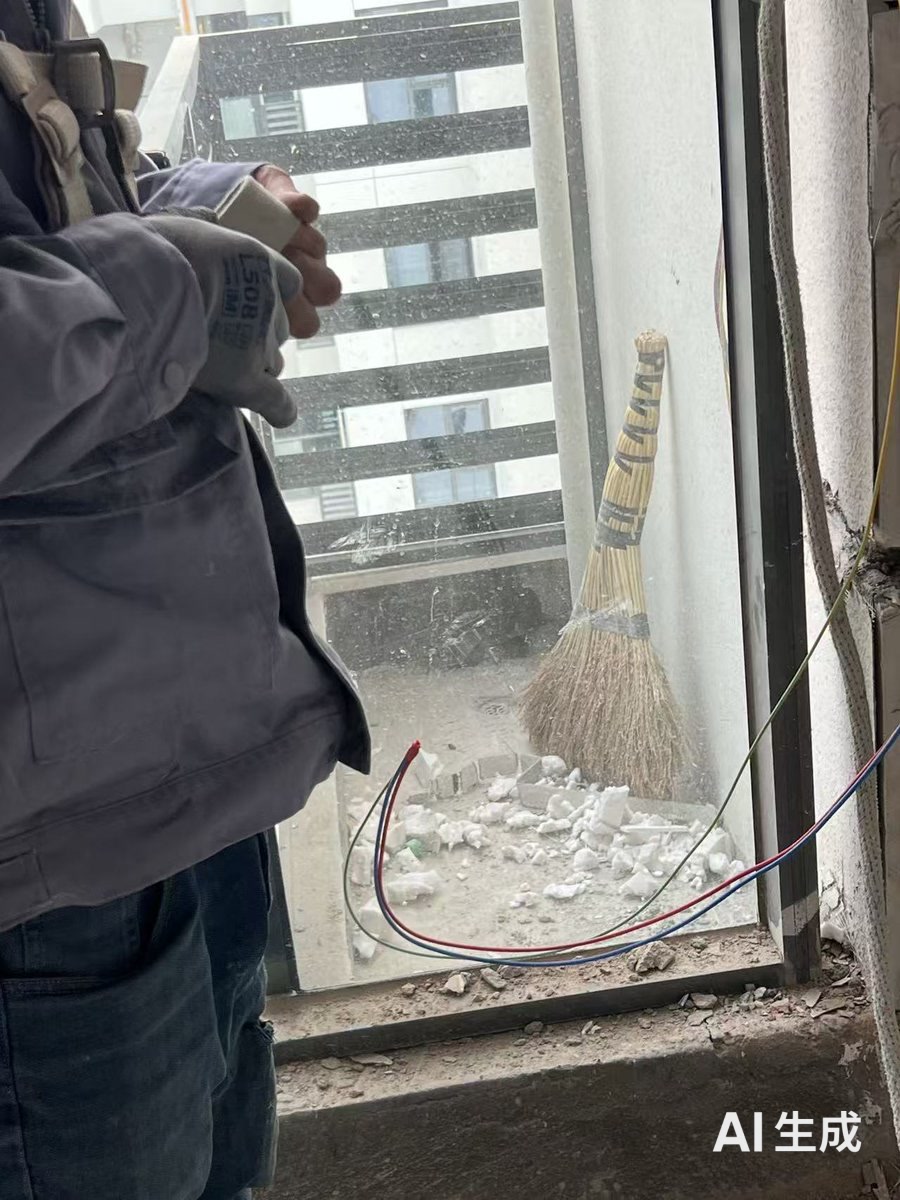

第一步 现场勘察（竖式）

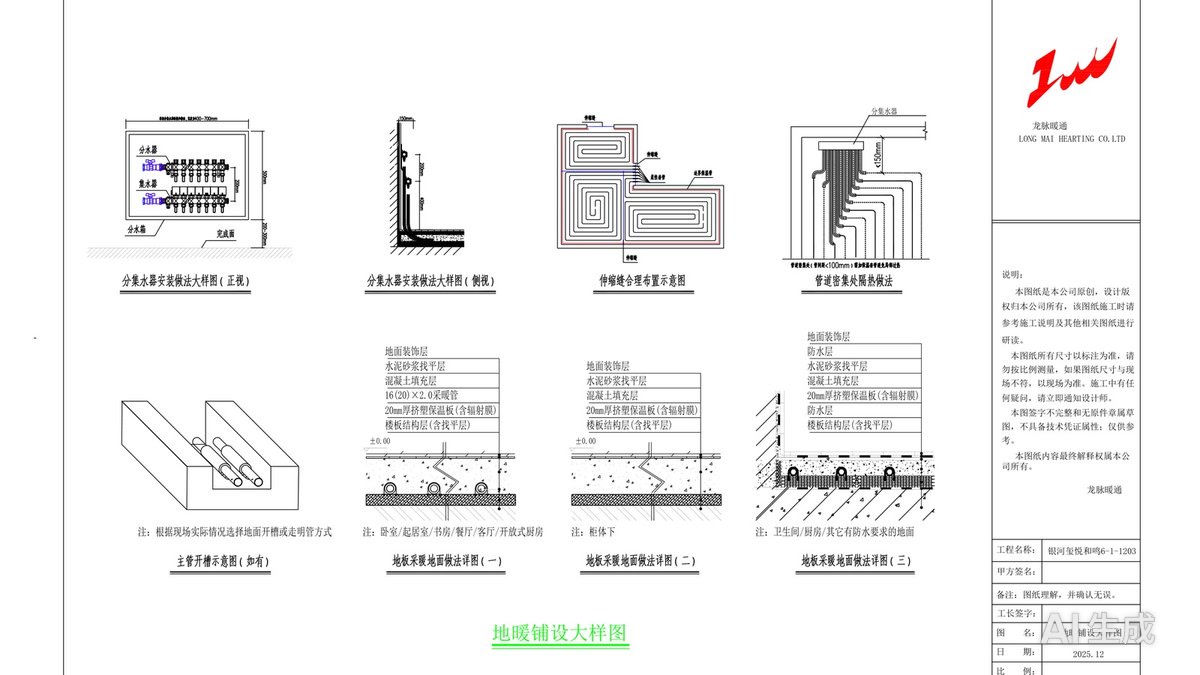

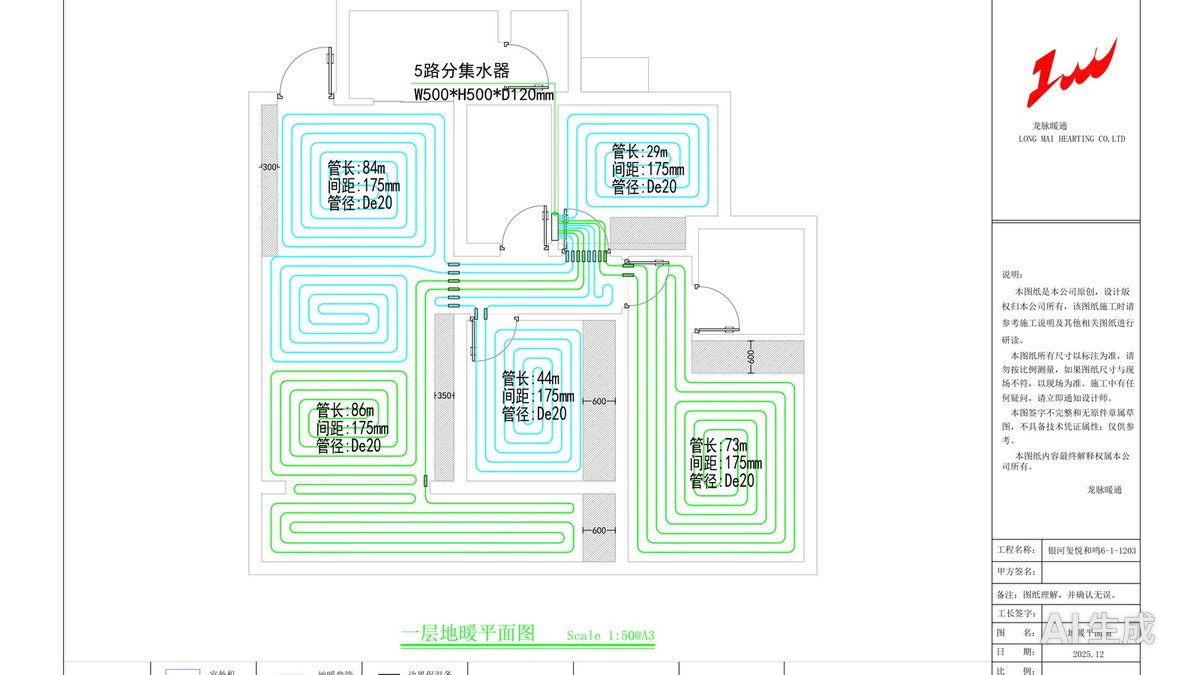

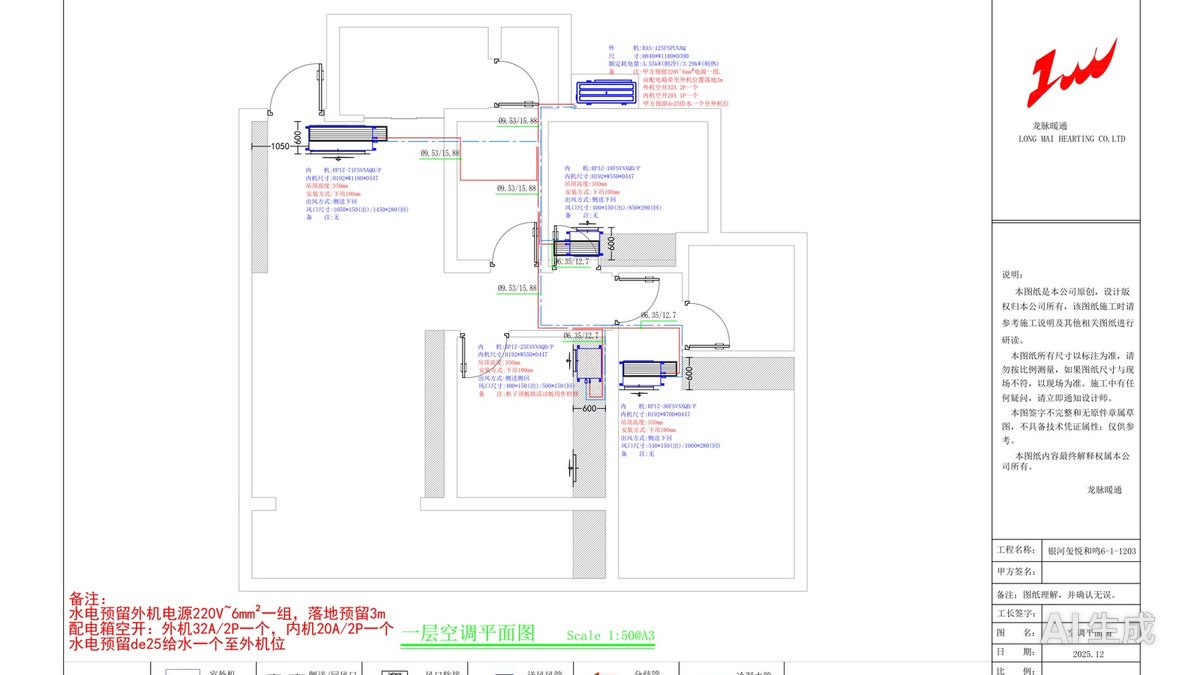

第二步 图纸确认（横式）

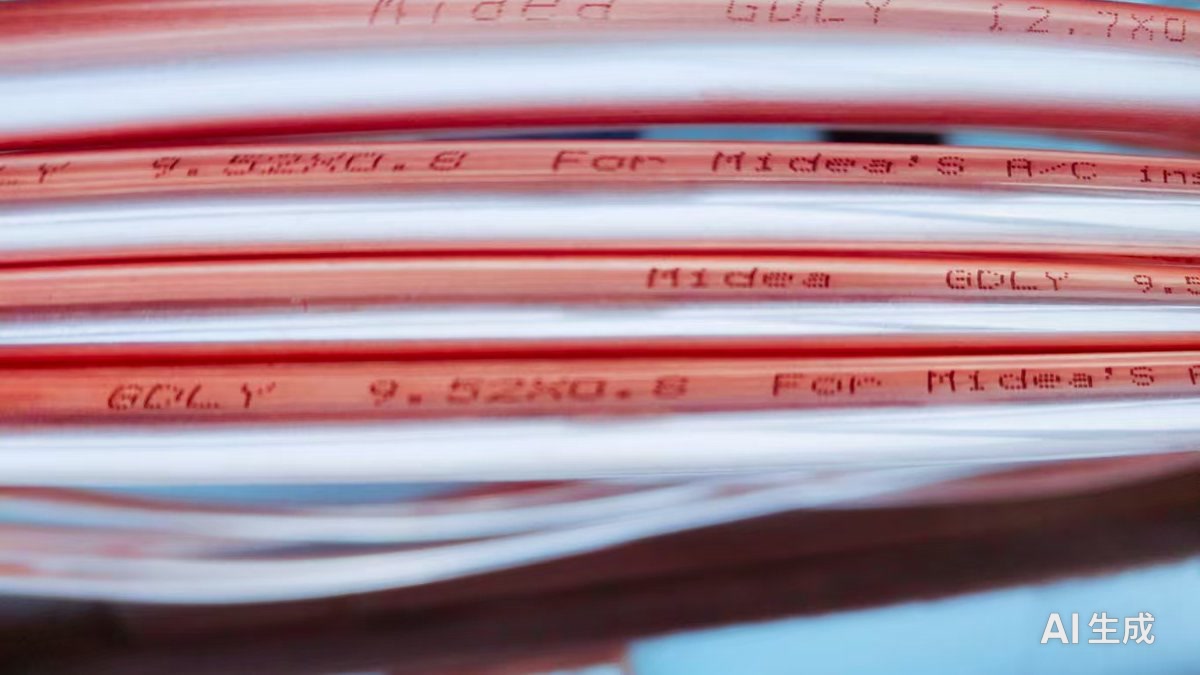

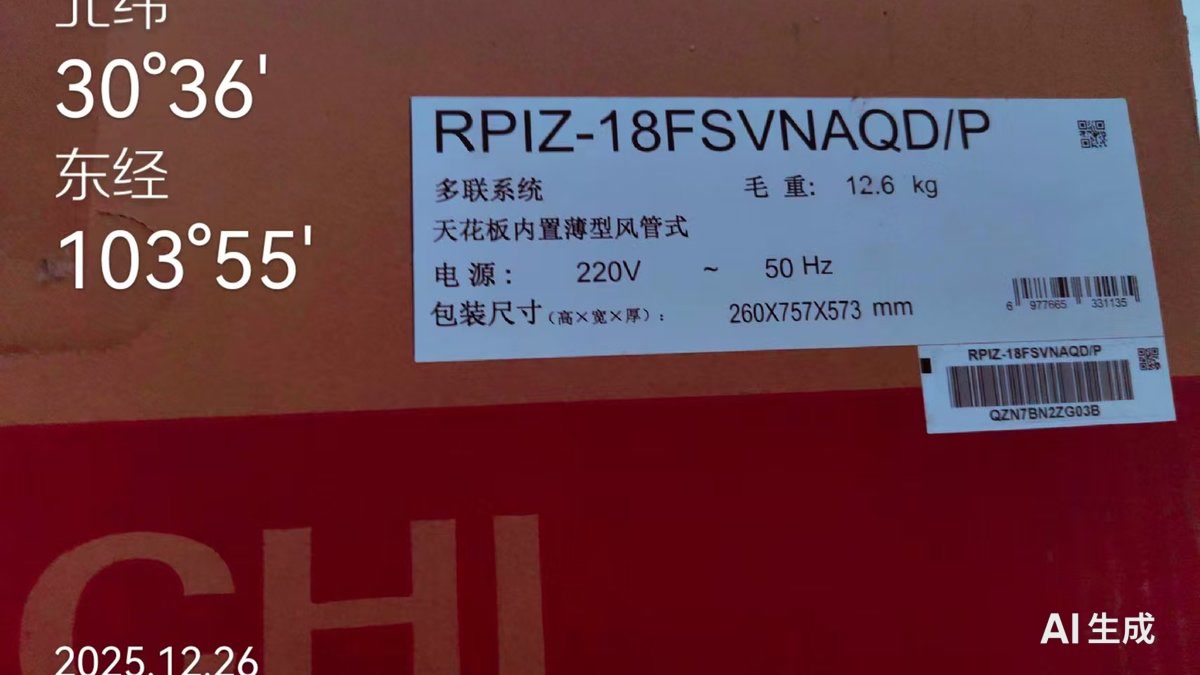

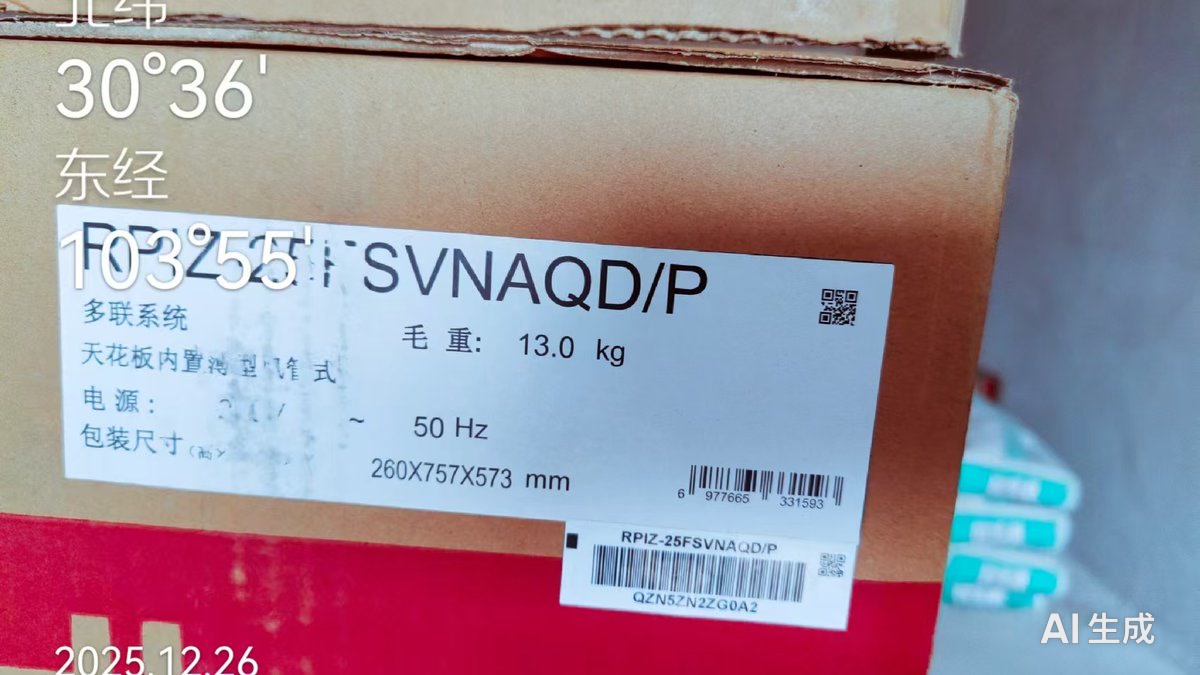

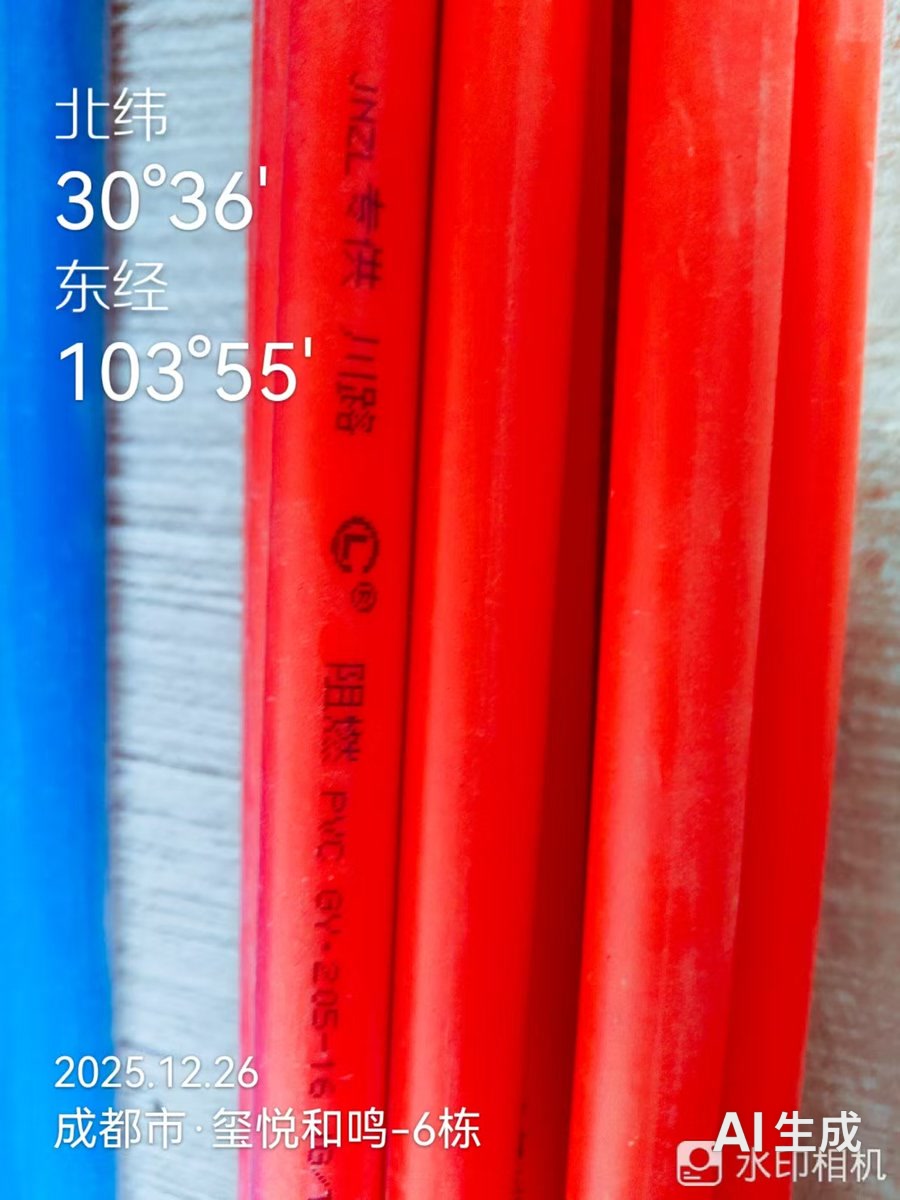

第三步 空调设备进场（横式）

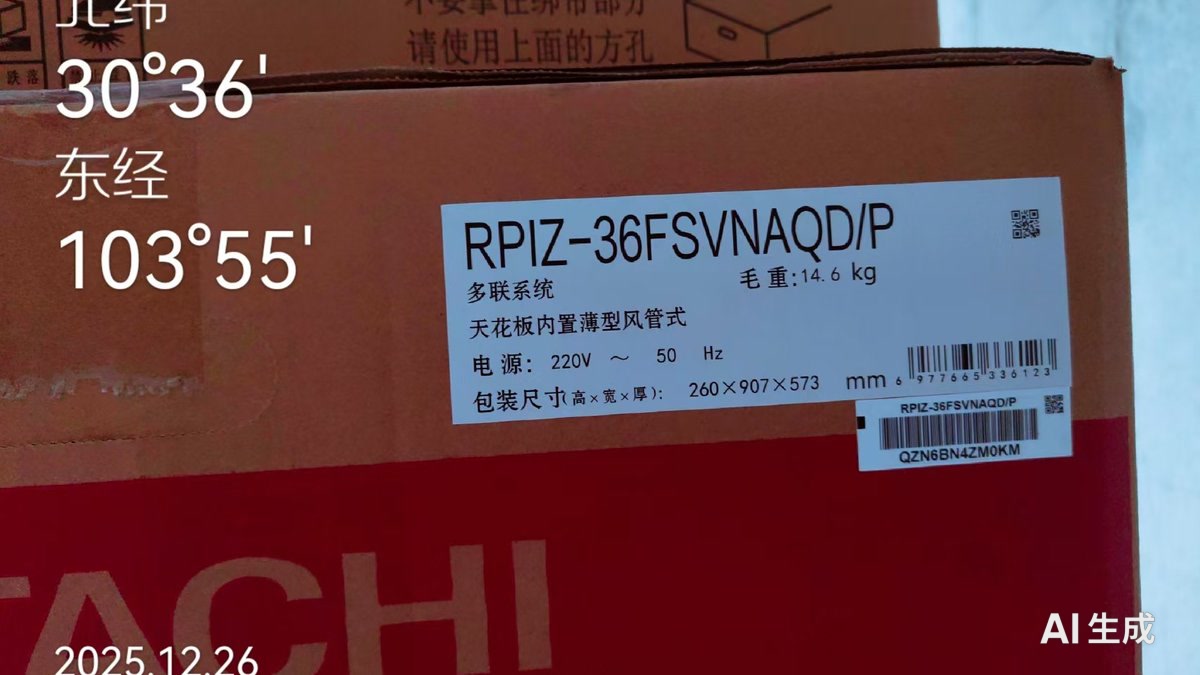

第三步 空调设备进场（竖式）

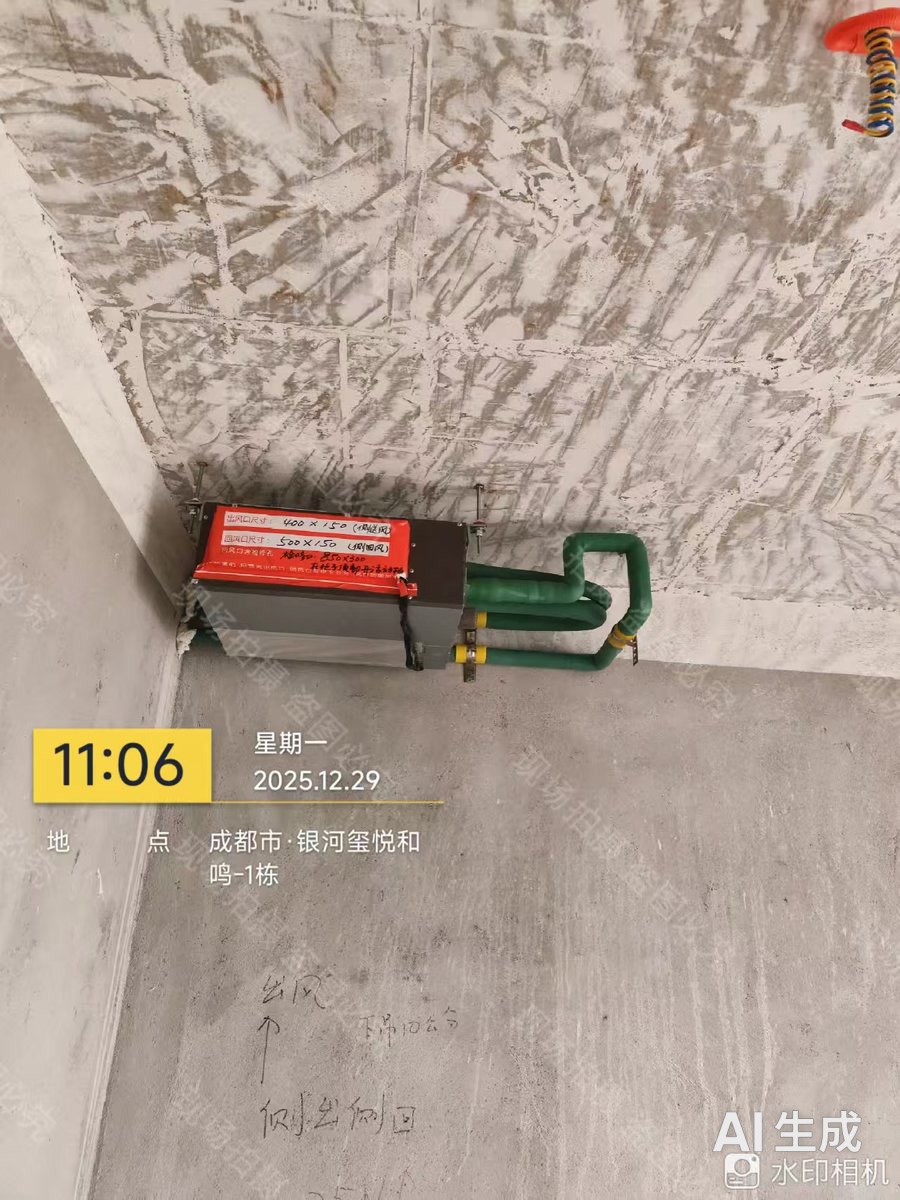

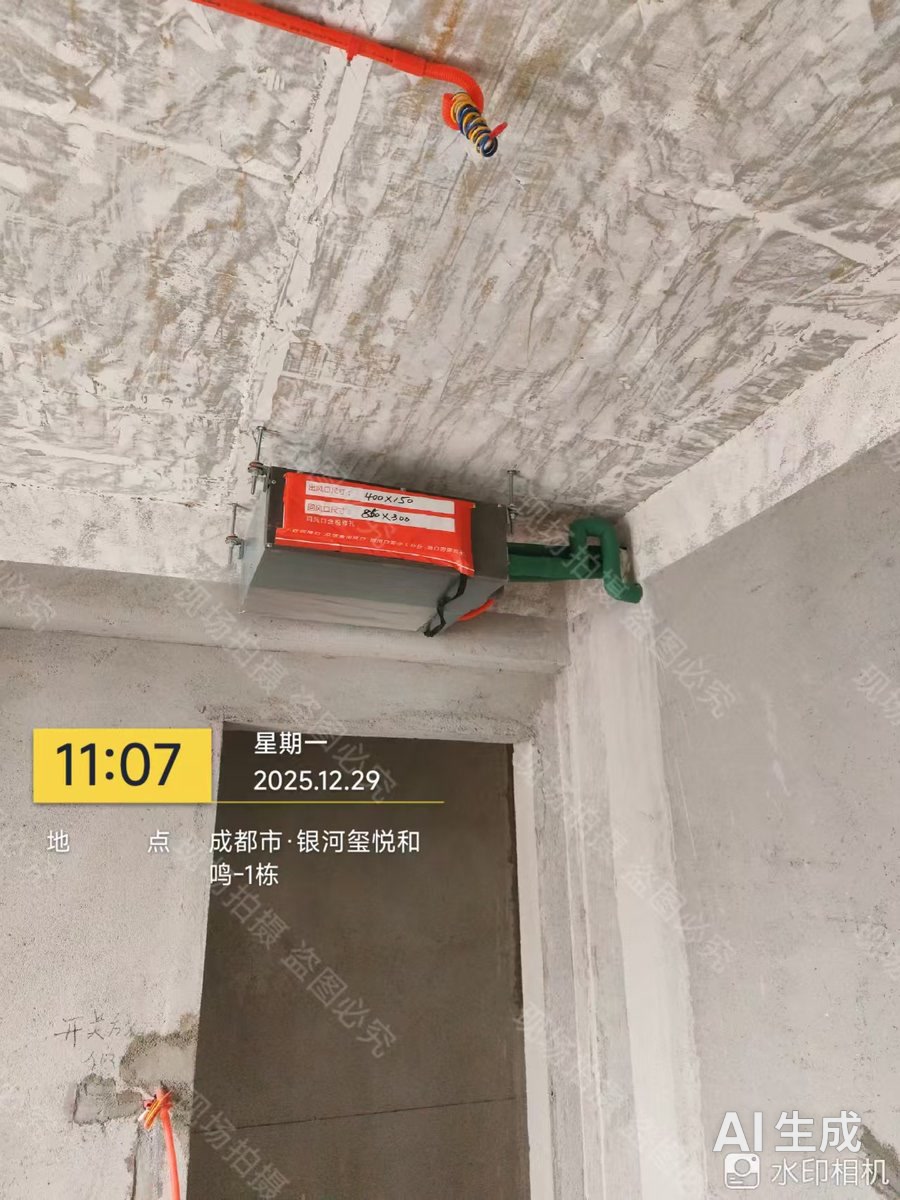

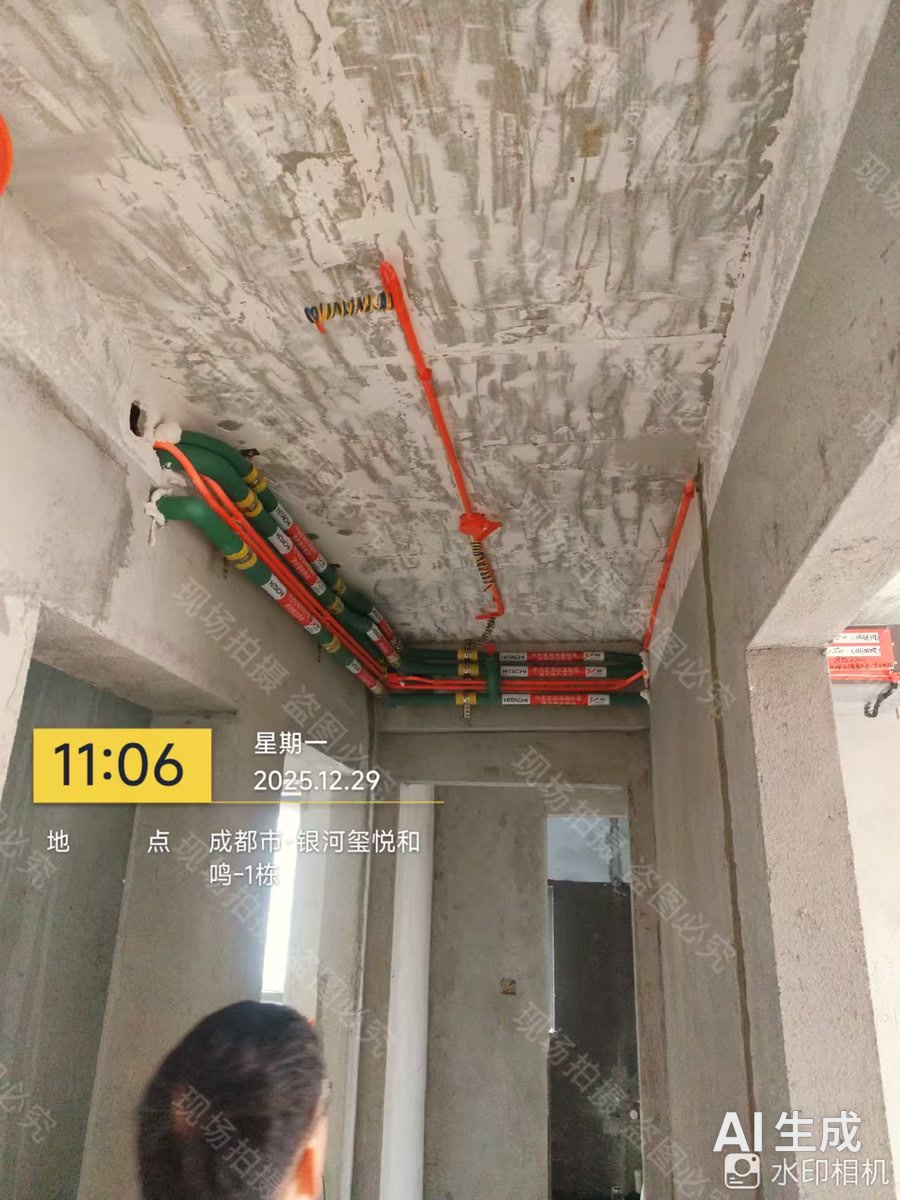

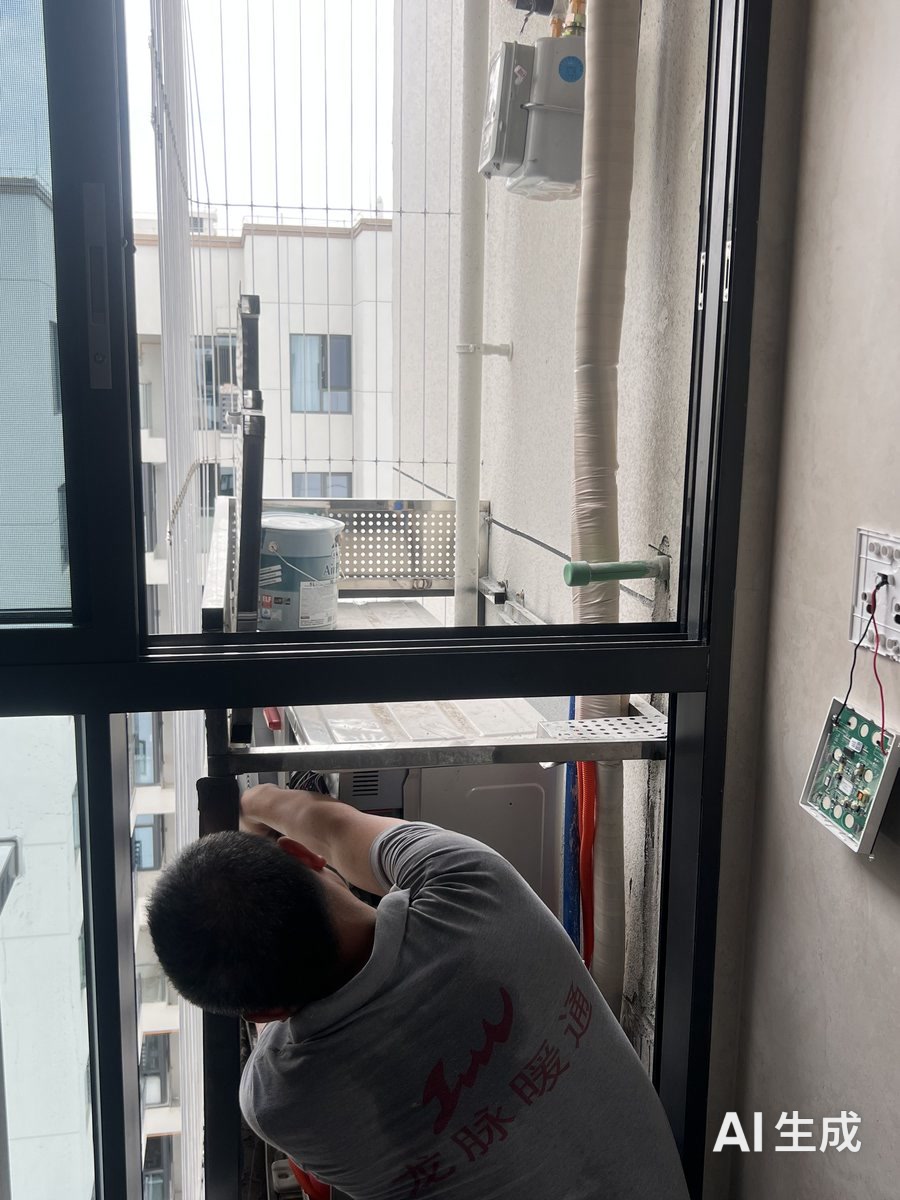

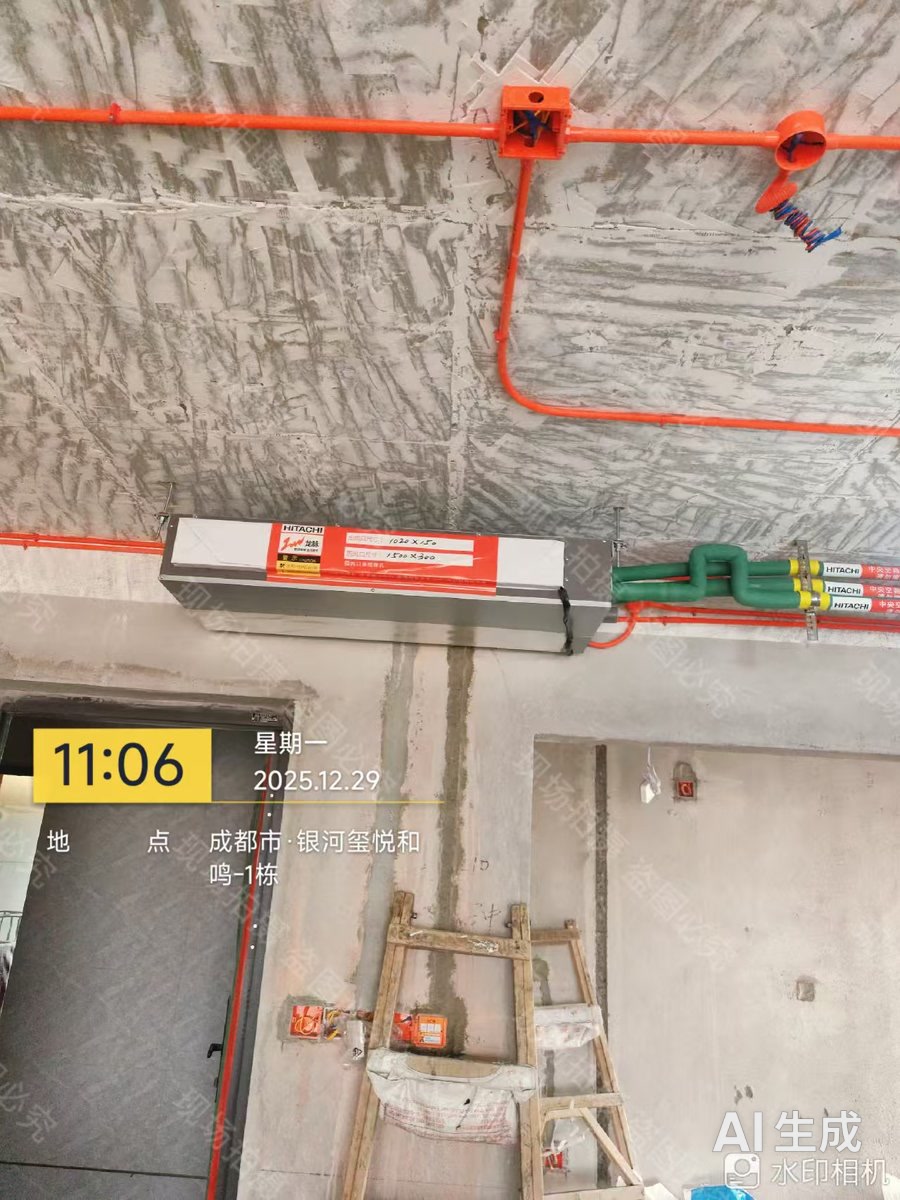

第四步 内机外机安装（竖式）

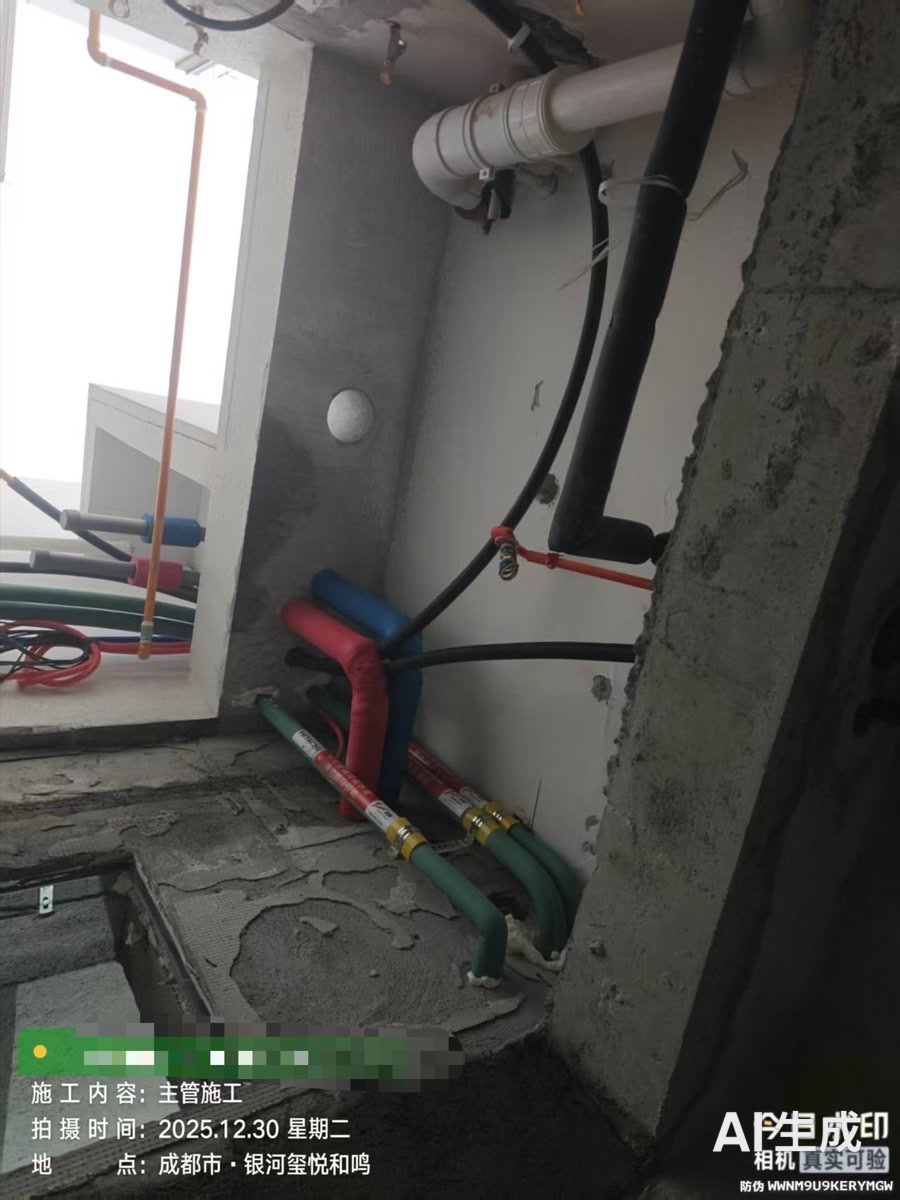

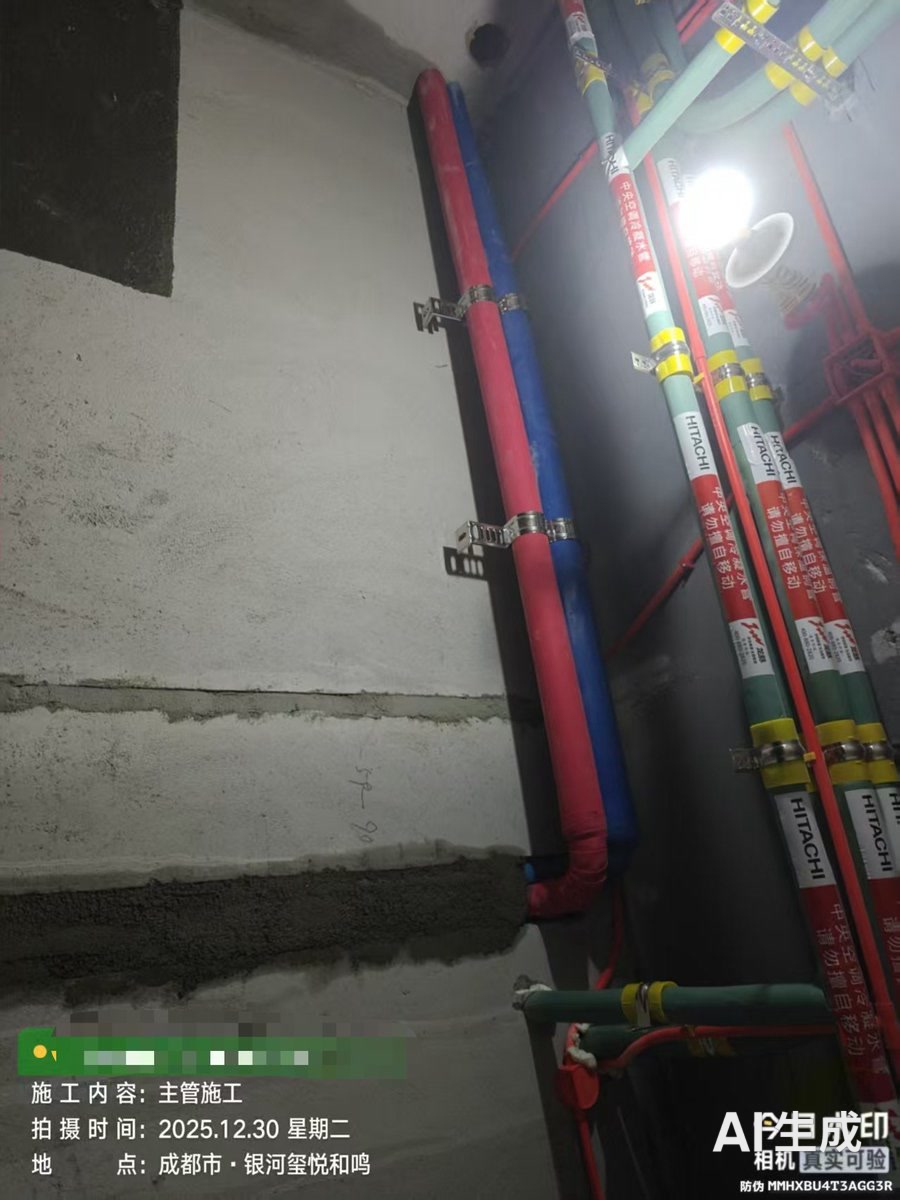

第五步 地暖做主管（竖式）
第五步 地暖做主管（横式）

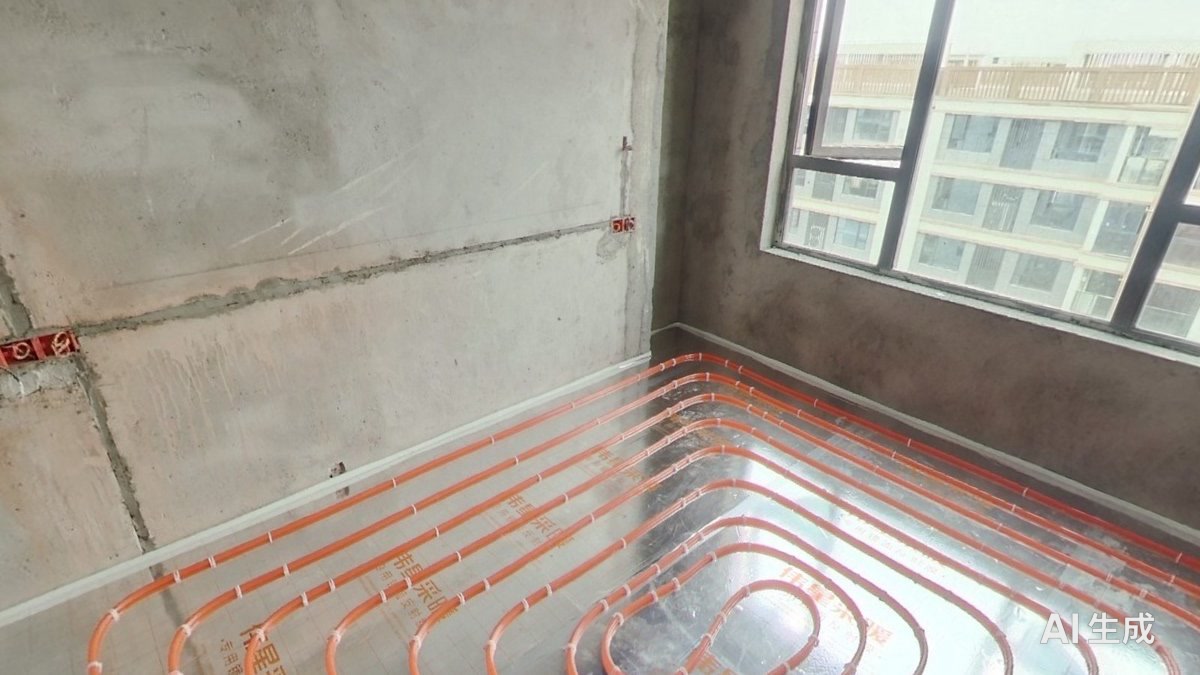

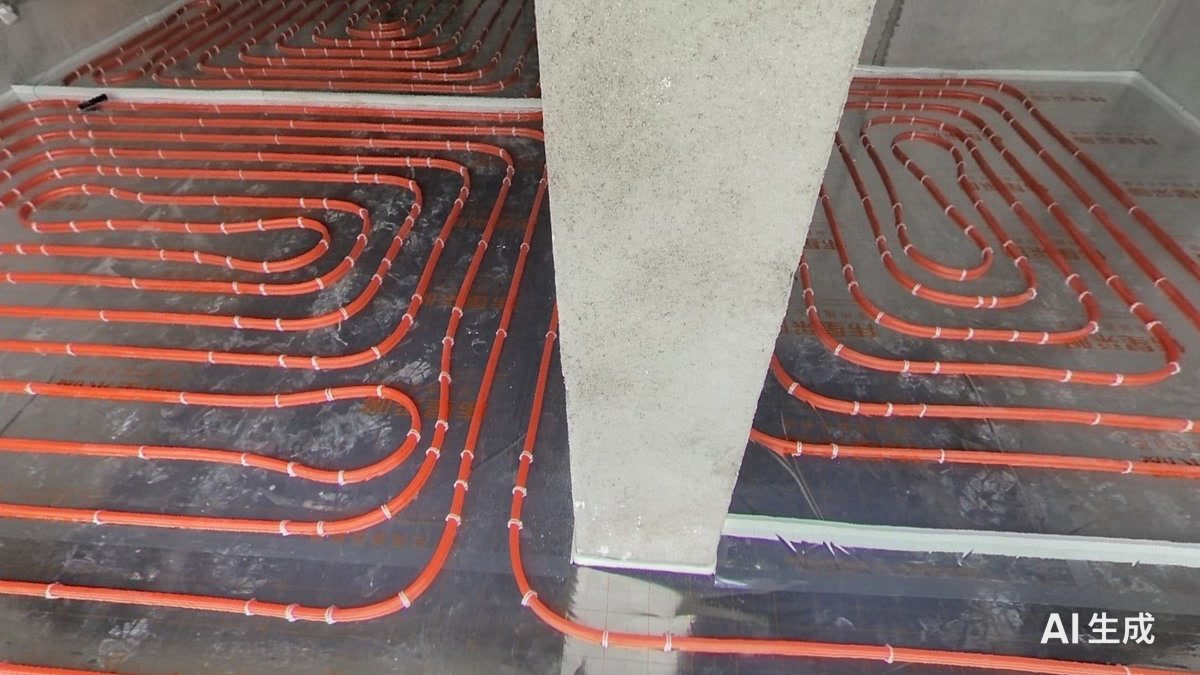

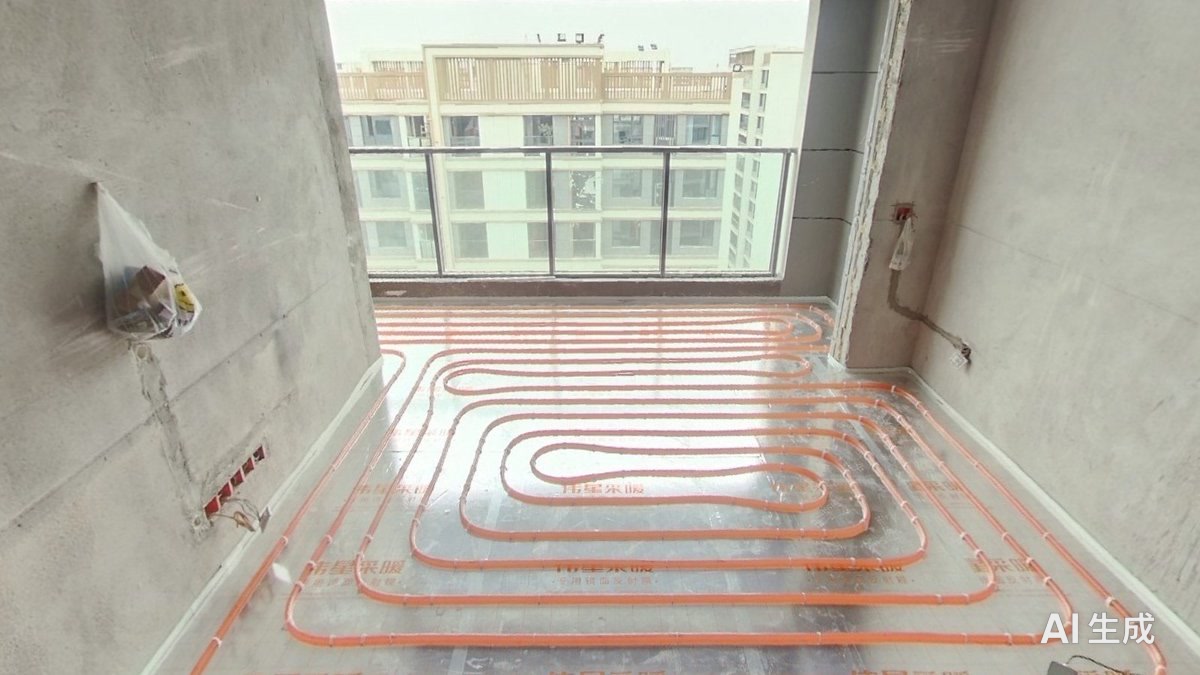

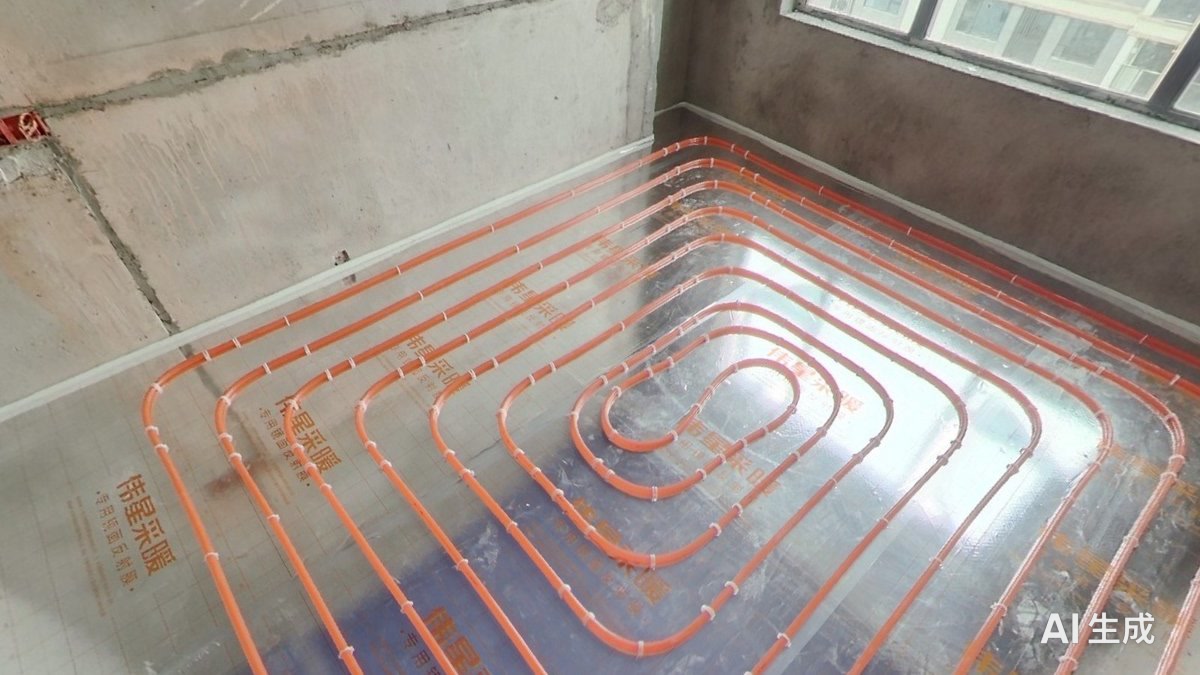

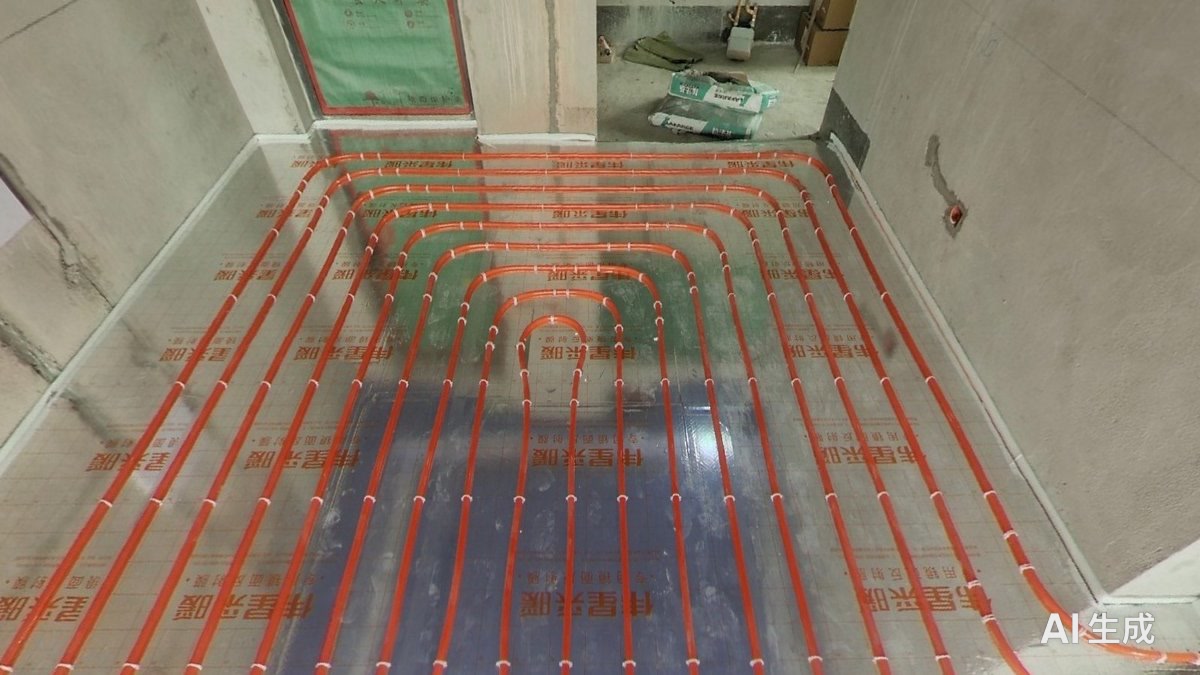

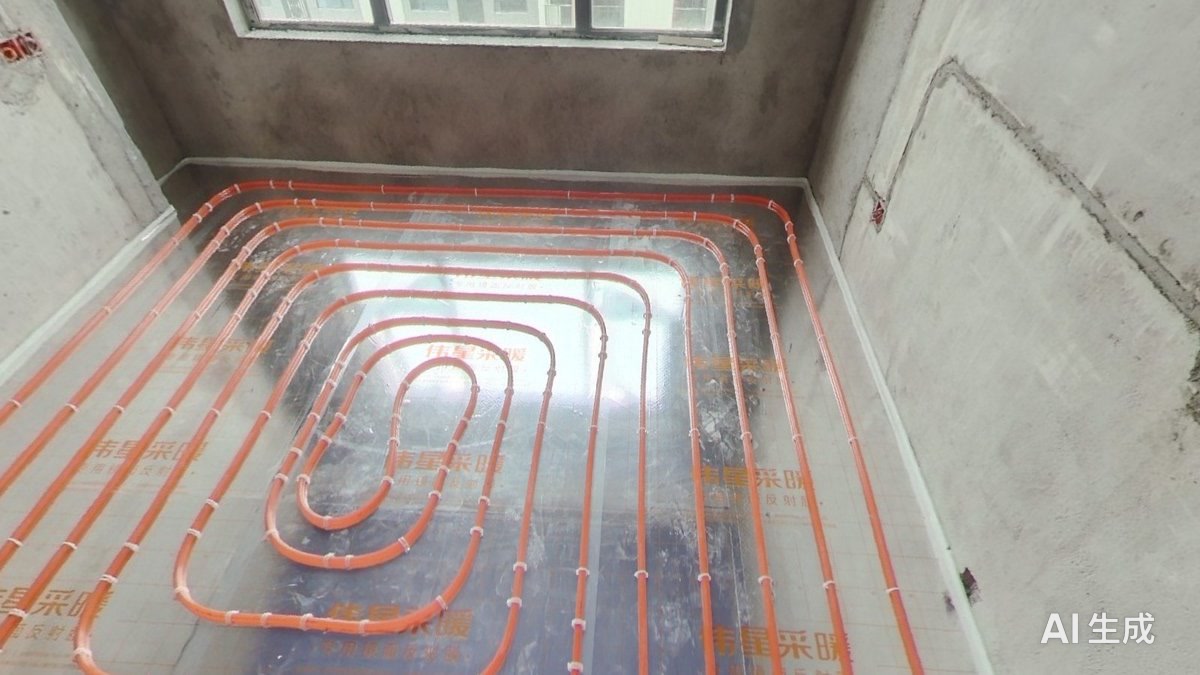

第六步 地暖做盘管（横式）

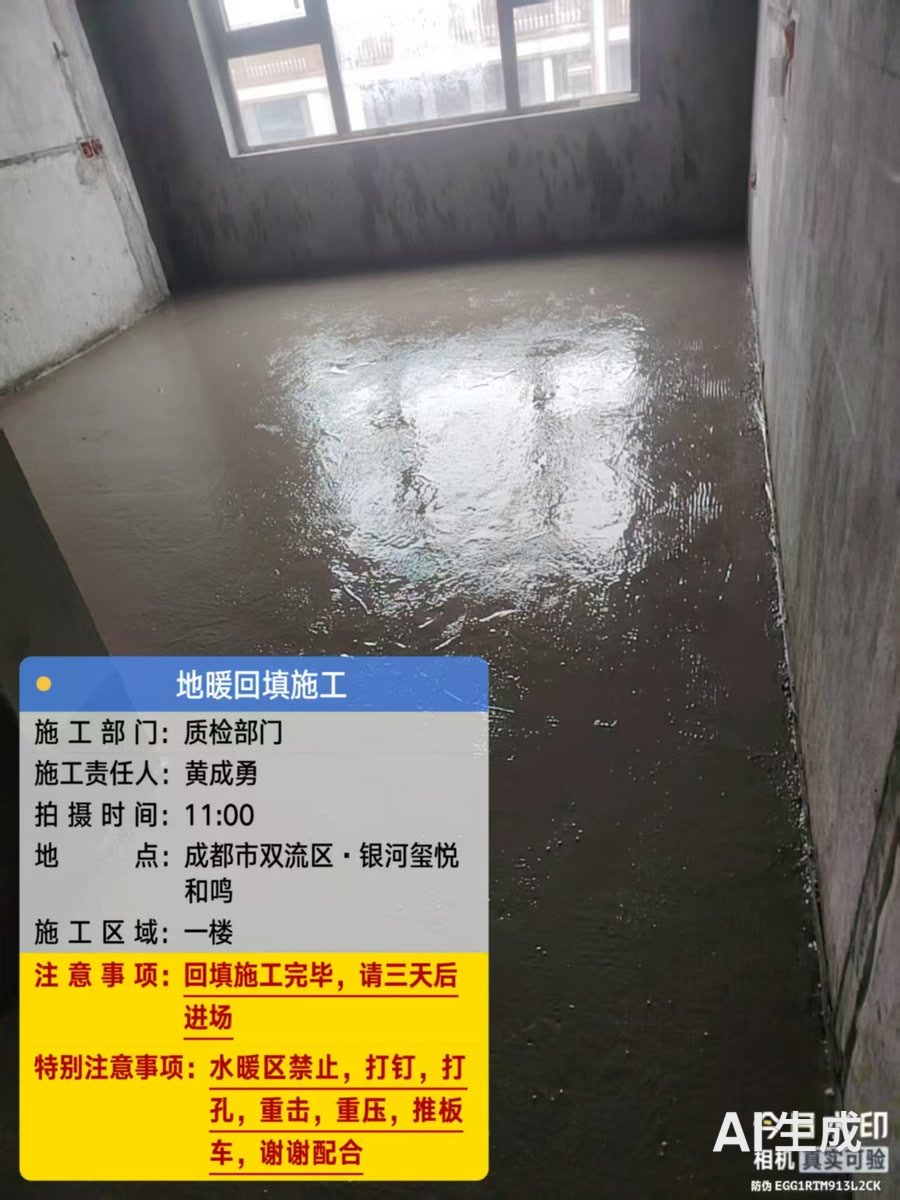

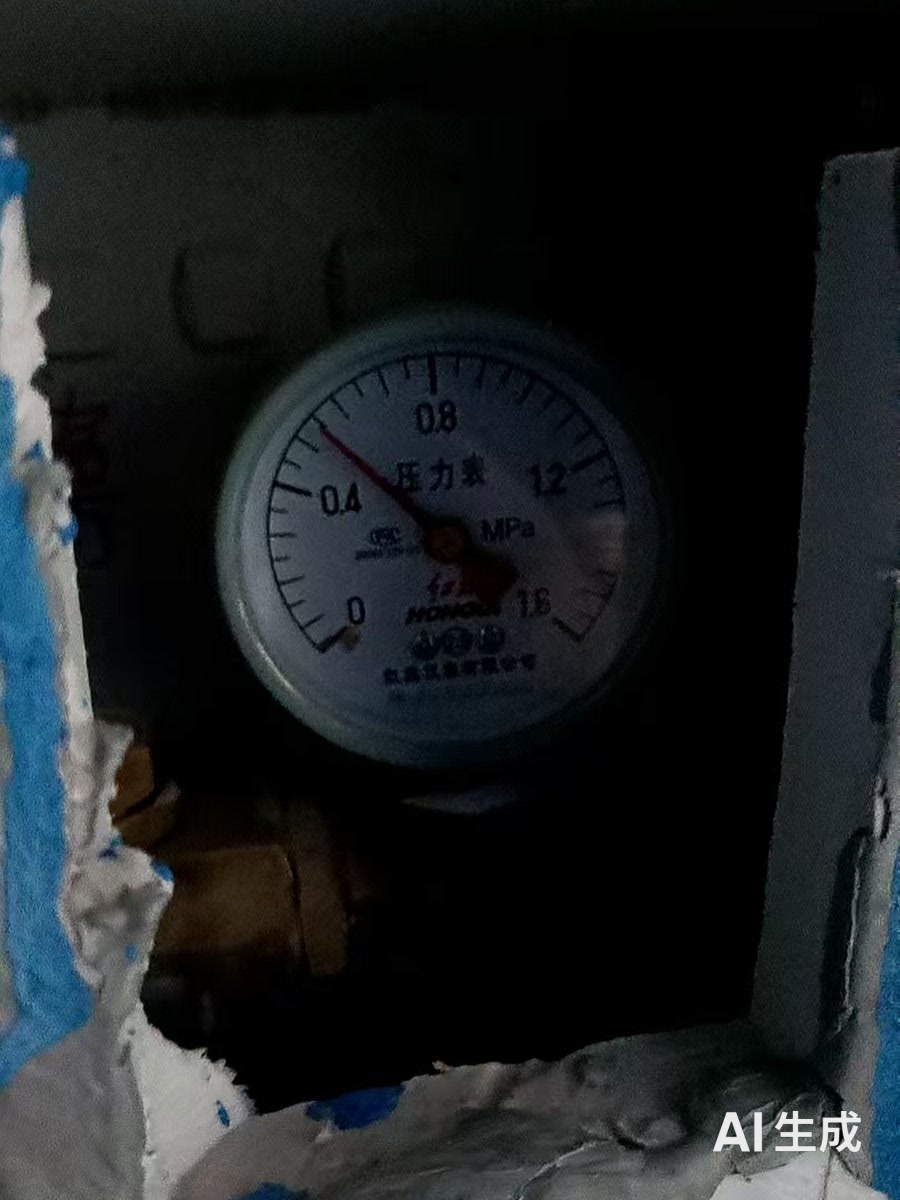

第六步 地暖做盘管（竖式·保护层/保压）

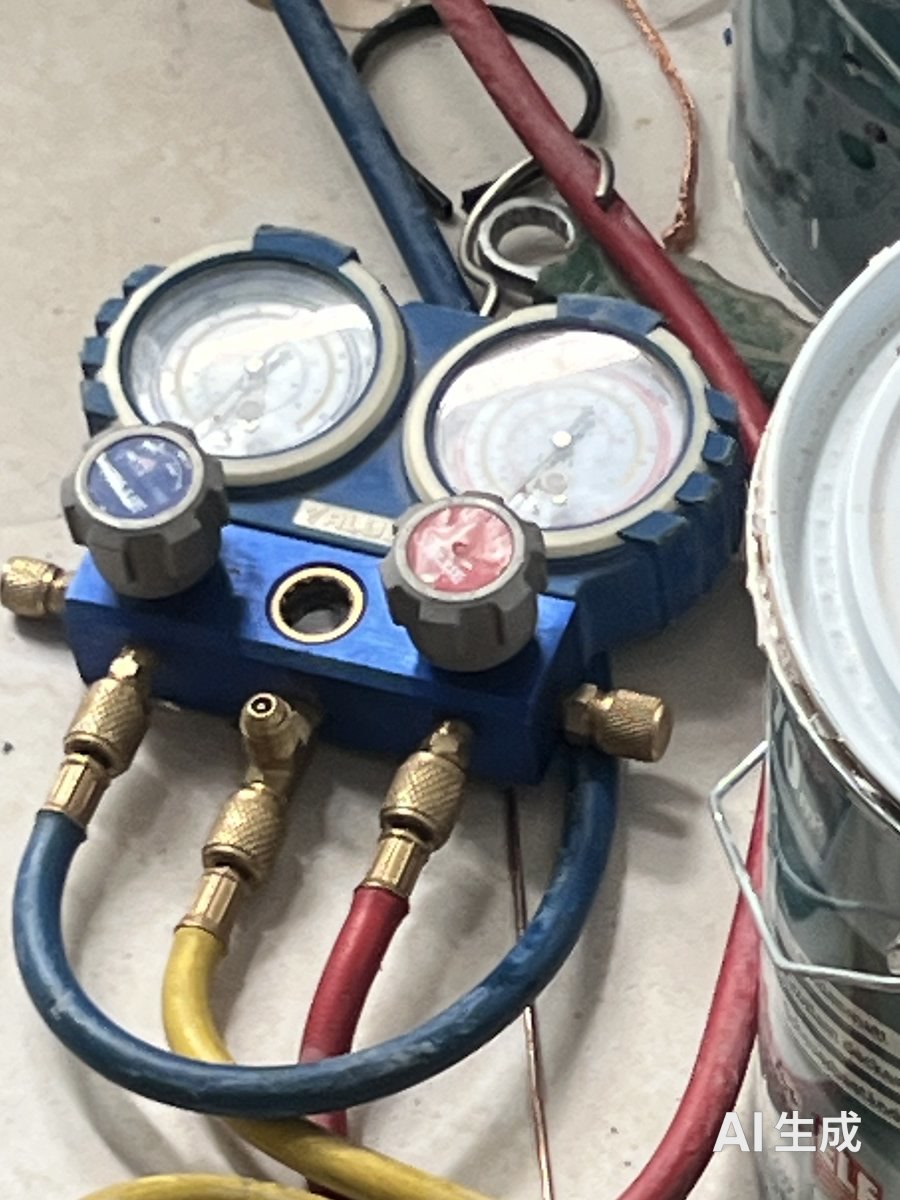

第七步 调试接管收尾（竖式·抽真空）

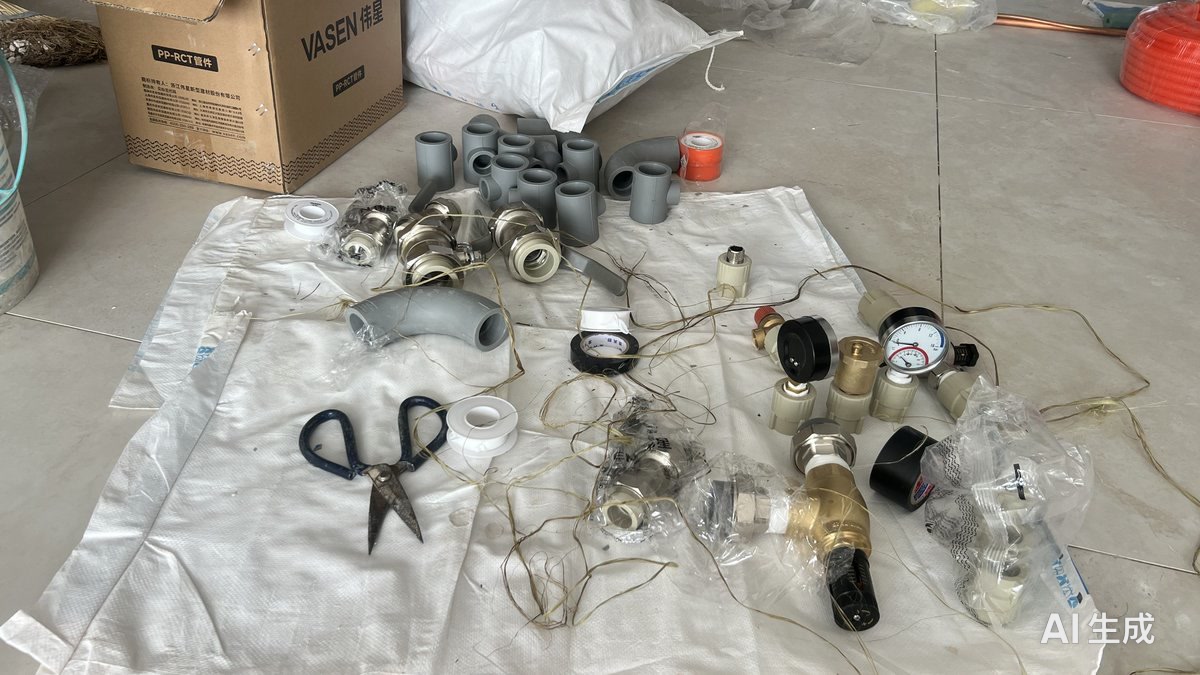

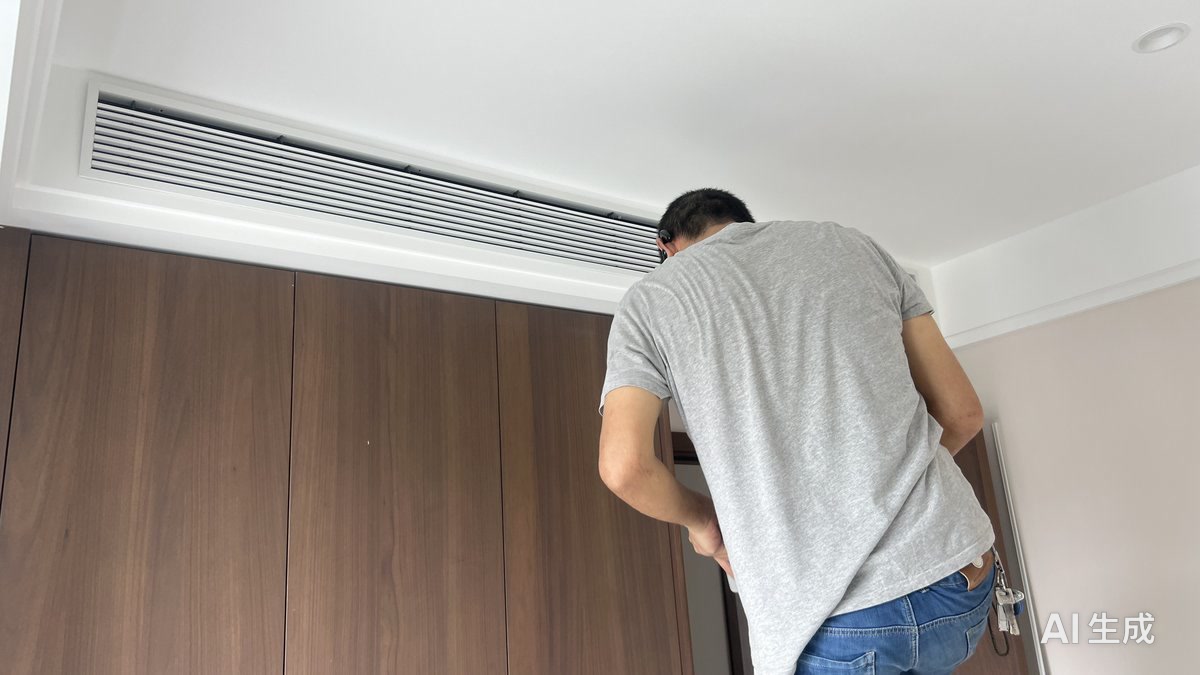

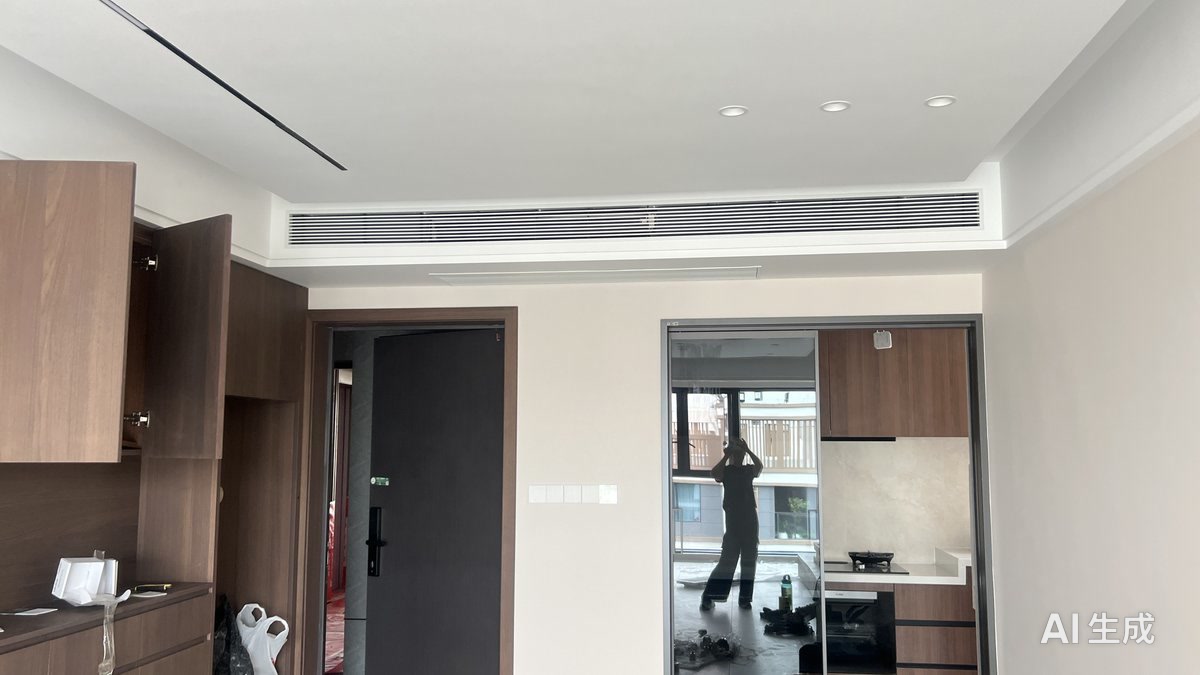

第七步 调试接管收尾（横式·风口/收尾）
官方授权认证
日立 HITACHI
SET-FREE 新智享系列 · RAS-125FSPUNAQ
龙脉暖通授权服务商
SET-FREE 新智享系列 · RAS-125FSPUNAQ
龙脉暖通授权服务商
伟星地暖盘管
5回路分水系统
隐蔽工程十年质保
5回路分水系统
隐蔽工程十年质保
龙脉暖通
始于2004 · 22年成都本地服务
南富森 / 北富森双门店
始于2004 · 22年成都本地服务
南富森 / 北富森双门店
服务保障
七步标准施工每道工序留档
可视化档案全程照片记录
整机+安装质保不满意重装
会员专享服务年度巡检维保
S5 案例验证与迭代
案例复盘
① 顶楼适配：12楼顶楼夏晒冬冷，二联供外机-20℃稳定制热，地暖水辐射从地面升温，顶楼不头热脚冷。
② 一机两用：一台外机替代”空调外机+壁挂炉”，省空间、省初装、地暖低温辐射比锅炉省气。
③ 静音达标：FSVNAQD/P内机静音档22dB(A)，主卧次卧睡眠不受扰，契合”安静”核心诉求。
④ 健康洁净：四台内机叠加PE净化+除湿模块，顶楼潮季与换季更干爽洁净。
能耗说明（理论计算）
能耗与费用（理论计算，非本户实测）：二联供地暖由外机驱动低温热水循环，热效率高于传统燃气锅炉；制冷与制热共用一台变频外机，部分负荷时按需输出。本户76㎡、两夫妻同开率低，实际运行费用随使用习惯浮动，具体以电表/燃气表实测为准。
常见问题
-
什么是天氟地水二联供？和燃气锅炉地暖有什么区别？天氟地水二联供由一台变频外机同时带动中央空调（氟系统制冷）和地暖（水系统辐射采暖），一套系统覆盖夏冬两季。相比分体空调+独立燃气锅炉两套系统：更节能（外机变频按需输出，地暖低温辐射比传统锅炉省气）、更省空间（设备平台更整洁）、更舒适（水暖不燥、氟系统响应快）。
-
顶楼装二联供，冬天制热效果好吗？零下温度能运行吗？本案为12楼顶楼平层，夏晒冬冷。日立新智享外机采用变频双转子压缩机，-20℃仍可稳定输出地暖热水，顶楼低温工况下制热不受影响；地暖水辐射从地面升温，顶楼也不存在头热脚冷问题。
-
日立新智享RAS-125FSPUNAQ连接率120%够用吗？四台内机总冷量15kW、外机额定12.5kW，连接率约120%，处于日立允许范围（50%~130%）上限附近。本案为两夫妻常住、同开率不高，实际部分负荷运行，120%连接率安全可用；若未来同开率明显上升，可降频或错峰使用。
-
二联供内机噪音大吗？卧室会不会吵？本案内机为RPIZ-FSVNAQD/P标准薄型风管机，静音档最低22dB(A)，相当于图书馆环境音；采用DC直流电机+2000PLS电子膨胀阀精准控温，无频繁启停噪音，主卧次卧睡眠环境不受打扰。
-
二联供比单独买空调+燃气锅炉省多少？单看设备，二联供一台外机替代”空调外机+壁挂炉”两台主机，初装更省空间与设备费；运行上，地暖低温辐射热效率高于传统锅炉，长期自住更省燃气。具体费用随户型与使用时长浮动，以现场勘测定制报价为准。
相关参考
片区贴士：银河玺悦和鸣以中高楼层平层为主，顶楼夏晒冬冷对系统稳定性要求更高。若常住、注重安静与长期运行费，天氟地水二联供是兼顾舒适与省心的优选——一台外机夏制冷冬地暖，内机静音、全屋净化除湿。
本案例已获客户授权发布，展示内容已做脱敏处理（客户以刘老师代称，无房号门牌与成交价）。预算为区间对比，具体以现场勘测定制方案为准。
