天府壹号L女士，日立舒享2拖8加负一层电地暖

明信天府壹号 · 日立EX-舒享160二拖八 + 新风350 + 电地暖

🏡 明信天府壹号 · 三层联排别墅 · 两台日立EX-舒享160主机拖8台内机 + 负一楼新风系统 + 德国汉堡阁电地暖40㎡

日立 EX-舒享160 二拖八 | 新风 单向流350 | 汉堡阁 电地暖 40㎡

👤 客户：赖女士 | 🏠 户型：联排别墅 · 三层 | 👩‍💼 顾问：郭勇秀 | 📅 建档：2026年6月27日

---

一、项目概况

项目	详情
业主	赖女士
项目地址	明信天府壹号
户型类型	三层联排别墅
覆盖面积	约190㎡（空调覆盖8个区域）
楼层分布	负一楼（挑高+夹层）+ 一楼 + 二楼
常住人口	年轻夫妻 + 小孩 + 保姆阿姨（4口）
居住模式	寒暑假外出旅游，平时在成都时间不定
装修状态	正在规划
需求系统	中央空调 + 新风 + 局部电地暖
品牌选择	日立EX-舒享系列（客户指定）
方案顾问	郭勇秀（龙脉暖通）
联系电话	18100839248
建档日期	2026年6月27日

🔍 方案亮点： 联排别墅约190㎡覆盖，两台日立EX-舒享160单风扇主机各拖4台内机，总8台内机。负一楼+一楼共用主机1（高频活动区），二楼独立主机2（卧室静区）。客餐厅67㎡采用双71型并联，冷量14.2kW充足覆盖。搭配负一楼日立新风FM-350H2 + 德国汉堡阁电地暖GMTX-230V2 41㎡，三层楼冷暖新风一应俱全。

---

二、需求诊断与方案方向

核心诉求

系统	客户关注点	方案方向
中央空调	客餐厅67㎡超大空间，单台内机冷不下来	双71型并联（总冷量14.2kW），212W/㎡高标准，两台内机±45°摆叶互相补充
中央空调	一楼和二楼无地暖，空调冬天要能制热	舒享160制热17kW/台，制热运行-21℃~17℃，暖从足起覆盖全屋
中央空调	寒暑假外出旅游，平时居住时间不定	WiFi型线控器远程控制，随时启停；双主机分层独立，关一层省一层
中央空调	负一楼41㎡挑高区，层高较高怕冷不下来	71型大冷量内机+3D出风口，气流覆盖挑高空间，单位冷量173W/㎡
新风系统	负一楼采光通风差，需要新风换气	日立新风FM-350H2，350/120m³/h 双速，125W功耗，覆盖65㎡
电地暖	负一楼冬天阴冷潮湿，需要地暖提升舒适度	德国汉堡阁电地暖40㎡，暖从脚起，独立温控

需求-担心-痛点三维诊断

维度	具体表现	权重
痛点	客餐厅67㎡+联排别墅外墙散热，怕夏天不够冷	★★★★★
痛点	负一楼挑高41㎡层高较高，空调冷气难以下沉到活动区	★★★★★
痛点	负一楼采光通风差，冬天阴冷潮湿	★★★★★
担心	寒暑假外出后回来，两个主机同时冷启动会不会电费太高	★★★★
担心	两台风盘在67㎡客餐厅同时开，会不会声音大	★★★
担心	部分房间寒暑假长期不用，空调会不会闲置损耗	★★★
需求	三层楼每层能独立控温，出去旅游可远程关停	★★★★
需求	联排别墅长期使用稳定可靠，售后有保障	★★★★

🏆 核心设计逻辑： 联排别墅共三层约190㎡，采用双主机分层控制策略——主机1拖带负一楼+一楼（日常活动高频区），主机2拖带二楼（卧室静区）。两台160主机各拖4台内机，总8台内机冷量39.4kW，总超配率127.1%，处于黄金区间（100%~130%）。关键设计点：①客餐厅67㎡采用双71型并联，212W/㎡冷量标准，应对联排别墅外墙散热和成都夏季高温；②负一楼挑高区41㎡配71型大冷量，单位173W/㎡，建议加装3D出风口增强气流下沉；③一楼和二楼无地暖，空调需满足冬季制热，舒享160制热17kW/台覆盖充分；④双主机分层独立控制，出去旅游可用手机远程关停一层，二层卧室区照常用。

---

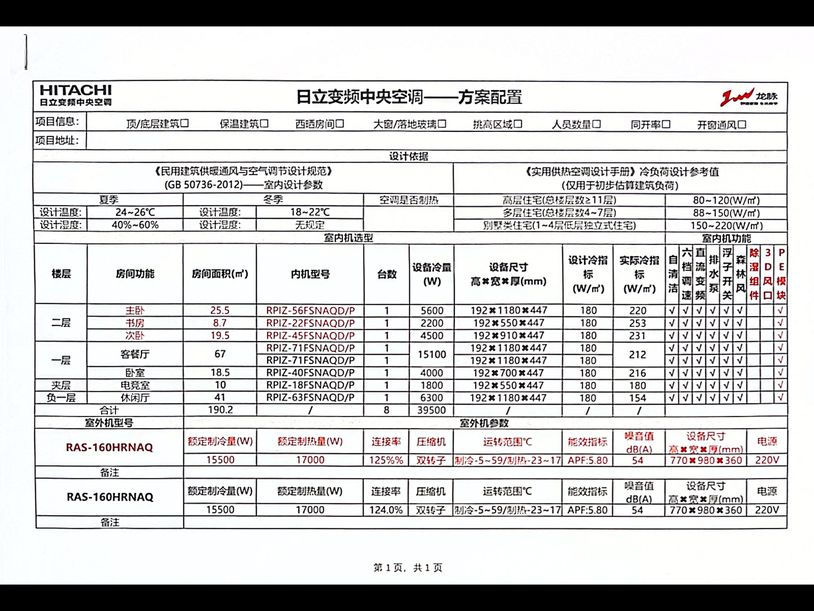

三、方案配置详情

3.1 空调室外主机 × 2台

系列	型号	制冷量	制热量	APF能效	压缩机	运行范围	噪音	电源
日立EX-舒享	RAS-160HRNAQ	15.5 kW	17.0 kW	5.50（一级）	宽频高转速 · 全直流变频	制冷 -5℃~59℃ / 制热 -21℃~17℃	54 dB(A)	220V单相

参数	值	参数	值
外形尺寸 H×W×D	770×980×360 mm	净重	71 kg
风扇类型	单风扇	冷媒	R410A / 3.0 kg
气管/液管口径	Φ15.88 / Φ9.53 mm	APF能效	5.50（超一级）
最大配管总长	120m	内外机高差	30m
最多连接内机	10台	内机间高差	15m
联机配比范围	50%~130%

数量：2台（主机1→负一楼+一楼 / 主机2→二楼）| 两台合计制冷量 31.0kW

3.2 空调室内机配置（8台超薄风管机）

▸ 主机1区域：负一层 + 一层（日常活动高频区）

楼层	区域	面积	型号	冷量	台数
负一楼	挑高区	41㎡	RPIZ-71FSNAQD/P	7.1kW	1台
负一楼	夹层电竞室	10㎡	RPIZ-18FSNAQD/P	1.8kW	1台
一楼	客餐厅A	67㎡	RPIZ-71FSNAQD/P	7.1kW	1台
一楼	次卧	18.5㎡	RPIZ-40FSNAQD/P	4.0kW	1台
主机1小计			4台		20.0 kW

主机1超配率：20.0 ÷ 15.5 = 129.0%（氟系统允许≤130%，合理 ✅）

▸ 主机2区域：一层客餐厅 + 二层（卧室静区）

楼层	区域	面积	型号	冷量	台数
一楼	客餐厅B	67㎡	RPIZ-71FSNAQD/P	7.1kW	1台
二楼	主卧	25.5㎡	RPIZ-56FSNAQD/P	5.6kW	1台
二楼	儿童房	19.5㎡	RPIZ-45FSNAQD/P	4.5kW	1台
二楼	书房	8.7㎡	RPIZ-22FSNAQD/P	2.2kW	1台
主机2小计			4台		19.4 kW

主机2超配率：19.4 ÷ 15.5 = 125.2%（合理 ✅）

总计			8台	39.4 kW

总超配率：39.4 ÷ 31.0 = 127.1%（双主机总额处于黄金区间100%~130%）

3.3 分机逻辑说明

当前分机方式（客户指定）： 主机1拖负一楼71+18 + 一楼客餐厅71+次卧40（4台），主机2拖一楼客餐厅71 + 二楼主卧56+儿童房45+书房22（4台）。两台主机各拖4台、负荷均等（129% / 125%），一楼67㎡客餐厅的双71型各挂一台主机供电，任一主机故障时客餐厅仍有独立空调可用。

💡 备选分机方案： 若追求更清晰的分层独立控制逻辑——可将主机1专门负责负一楼+一楼（负一楼71+18 + 一楼71×2 + 次卧40，共5台，27.1kW），超配率约175%，已超出氟系统130%上限，不建议采用此方案。建议维持当前分机方式，既能保持分层逻辑清晰（高活动区 vs 卧室区相对独立），又控制在行业允许超配范围内。当前方案两台主机负荷均衡，客餐厅双71分属两台主机是额外冗余优势。

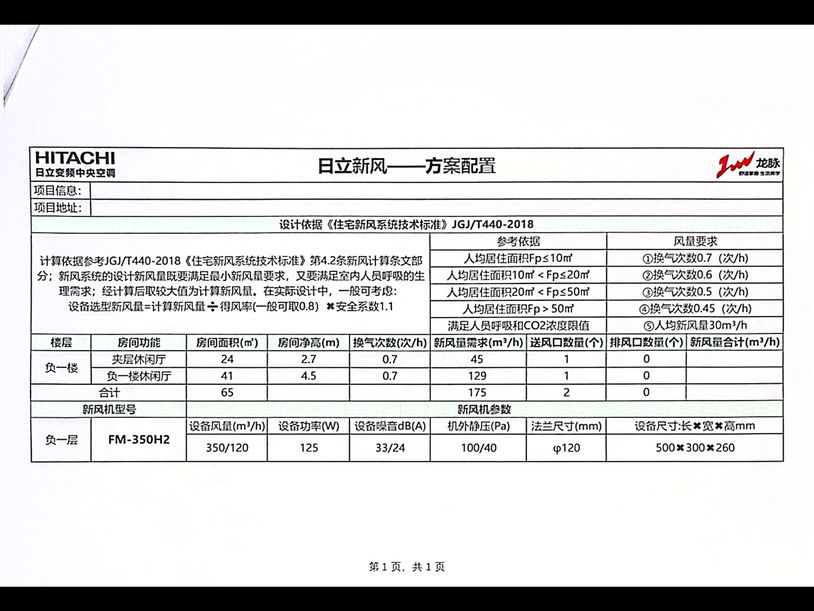

3.4 新风系统配置

类型	风量	适用面积	安装区域	功能
日立新风	350/120 m³/h 双速	约65㎡（负一楼休闲厅41㎡+夹层24㎡）	负一楼	两档风量，125W低功耗，换气除湿防霉

新风量核算： 负一楼覆盖面积65㎡（休闲厅41㎡ + 夹层24㎡），350m³/h ÷ 65㎡ = 5.4次/小时换气 → 远超国标1.0次/小时 ✅。大风量模式（350m³/h）应对聚会高峰期，小风量模式（120m³/h，24dB）夜间安静换气不打扰。

新风品牌及型号：日立新风 FM-350H2，大风量350 m³/h / 小风量120 m³/h，设备功率125W，运行噪音33/24 dB(A)，静压100/40 Pa，法兰口径φ120，设备尺寸500×300×260 mm，覆盖负一层休闲厅41㎡ + 夹层休闲厅24㎡ = 共65㎡。

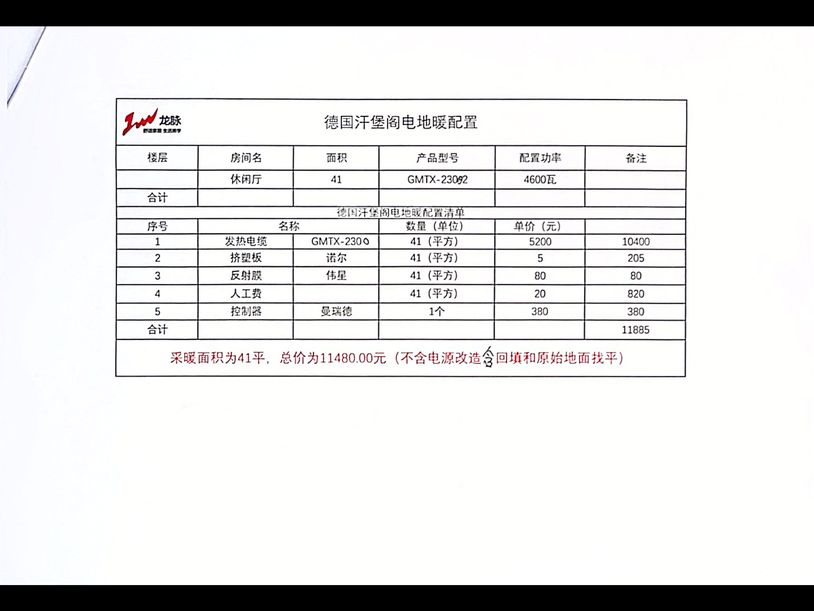

3.5 电地暖系统配置

品牌	铺设面积	安装区域	总功率	控制方式
德国汉堡阁 Halmburger	41 ㎡	负一楼休闲厅	4600W（约112W/㎡）	曼瑞德独立温控器

产品型号：汉堡阁 GMTX-230V2 发热电缆，搭配 GMTX-2300 电缆，诺尔品牌挤塑板 + 伟星品牌反射膜。

部件	品牌/型号	说明
发热电缆	汉堡阁 GMTX-230V2 / GMTX-2300	德国原装进口，双导双屏蔽
挤塑板	诺尔	保温隔热
反射膜	伟星	热量向上反射，减少向下损失
温控器	曼瑞德	独立分区控温

设计要点： 负一楼冬季阴冷潮湿，电地暖41㎡暖从脚起，搭配新风FM-350H2排湿，打造干爽温暖的地下活动空间。总功率4.6kW，独立温控器与空调系统分离，互不干扰。电源预留按单路4.6kW配置，建议独立20A回路。

---

四、冷负荷核算

楼层	房间	面积	配置内机	冷量	冷负荷指标	判断
负一楼	挑高区	41㎡	71型 ×1	7.1 kW	173 W/㎡	⚠️ 层高较高，建议3D风口增强气流下沉
负一楼	电竞室	10㎡	18型 ×1	1.8 kW	180 W/㎡	✅ 封闭空间充足
一楼	客餐厅	67㎡	71型 ×2	14.2 kW	212 W/㎡	✅ 高标准，应对联排别墅外墙散热
一楼	次卧	18.5㎡	40型 ×1	4.0 kW	216 W/㎡	✅ 充足
二楼	主卧	25.5㎡	56型 ×1	5.6 kW	220 W/㎡	✅ 大主卧配置到位
二楼	儿童房	19.5㎡	45型 ×1	4.5 kW	231 W/㎡	✅ 充足
二楼	书房	8.7㎡	22型 ×1	2.2 kW	253 W/㎡	✅ 充足
设计标准					GB 50736-2012《民用建筑供暖通风与空气调节设计规范》

制热校核： 一楼和二楼无地暖，冬季制热依赖空调。舒享160制热量17.0kW×2 = 34.0kW，8台内机总制热量约44kW，连接率不超130%，冬季正常制热有保障 ✅。成都冬季湿冷，建议制热时客餐厅双71型同步开启，利用两台内机吹风覆盖面积大的优势快速升温。

---

五、最终优惠报价

项目	配置	数量
日立EX-舒享160单风扇主机	RAS-160HRNAQ	2台
日立舒享内机71型	RPIZ-71FSNAQD/P	3台
日立舒享内机56型	RPIZ-56FSNAQD/P	1台
日立舒享内机45型	RPIZ-45FSNAQD/P	1台
日立舒享内机40型	RPIZ-40FSNAQD/P	1台
日立舒享内机22型	RPIZ-22FSNAQD/P	1台
日立舒享内机18型	RPIZ-18FSNAQD/P	1台
日立新风 FM-350H2	350/120 m³/h，125W，33/24dB	1台
德国汉堡阁电地暖 GMTX-230V2	GMTX-2300 发热电缆，41㎡	1套

报价明细：

项目	金额
日立EX-舒享160二拖八中央空调（设备）	63500
空调安装费（两台主机+8台内机）
日立新风 FM-350H2（设备+安装）	4200
德国汉堡阁电地暖 GMTX-230V2 41㎡（设备+安装）	10000
减：优惠	500
减：国补	1500

---

六、竞品对比分析

对比项	日立EX-舒享160二拖八（我方）	格力STAR 160二拖八	美的理想家160二拖八
单台制冷量	15.5 kW	15.5 kW	15.5 kW
APF能效	5.50 一级能效	约4.80	约5.00
内机最低噪音	17 dB	22 dB	20 dB
制冷运行上限	59℃ 高温不停机	52℃	52℃
制热运行下限	-21℃ 照样制热	-15℃	-15℃
压缩机类型	8级12槽宽频电机 · 全直流变频	格力双转子	美芝双转子
自清洁	二次结冰专利自清洁	普通自清洁	普通自清洁
双主机冗余	客餐厅双71分属两台主机，互备冗余	通常单主机方案，无冗余	通常单主机方案，无冗余
远程控制	WiFi线控器+日立智家APP	需额外购买模块	基础WiFi
质保	入会延保10年	6年	6年
安装标准	日立钻石安装商精工标准	普通标准	普通标准
品牌原产地	日本技术/青岛合资	珠海国产	顺德国产

日立EX-舒享在APF能效（5.50）、极端工况范围（制冷59℃/制热-21℃）、静音（17dB）、专利自清洁、双主机冗余架构五大维度全面领先。对于联排别墅这类大面积多楼层场景，双主机分层独立控制天然优于单主机方案——出去旅游关一层省一层电费，回来冷启动也不会两台主机同时满负荷冲击电网。8级12槽宽频电机比普通6级9槽转矩低40%，在部分负荷（日常只开几个房间）时能效比卓越。

---

七、方案核心优势

---

八、服务承诺

服务项目	承诺内容
🆓 免费上门勘测	48小时内响应
📐 多种方案对比	不少于2套设计方案
🔧 标准施工规范	日立精工精匠标准
💰 透明报价体系	无隐藏增项
🏗️ 工程质保	5年起
🎖️ 终身会员服务	年度检测+维保提醒

---

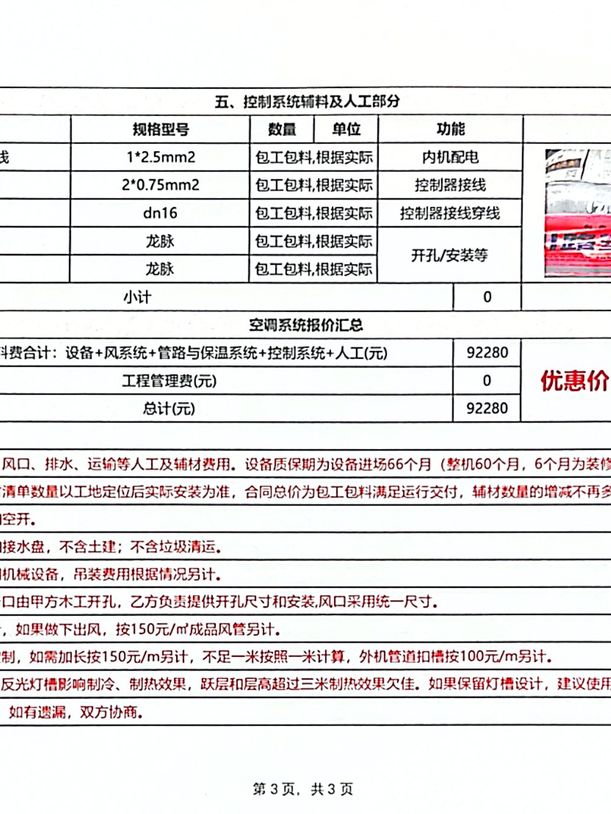

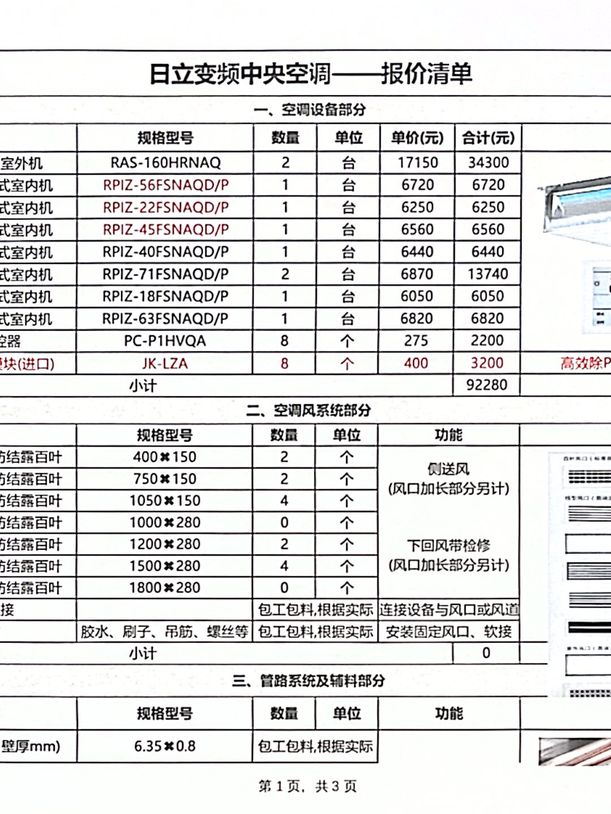

九、合同配置

---

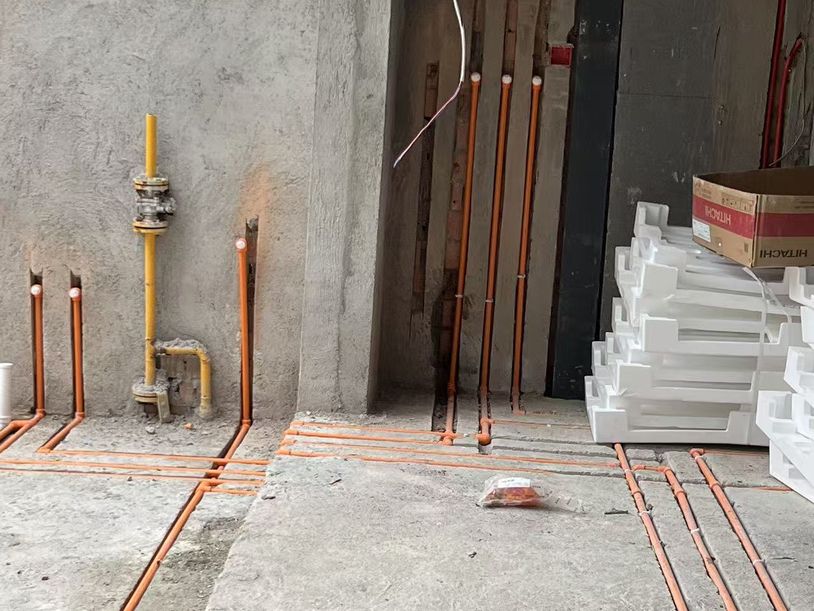

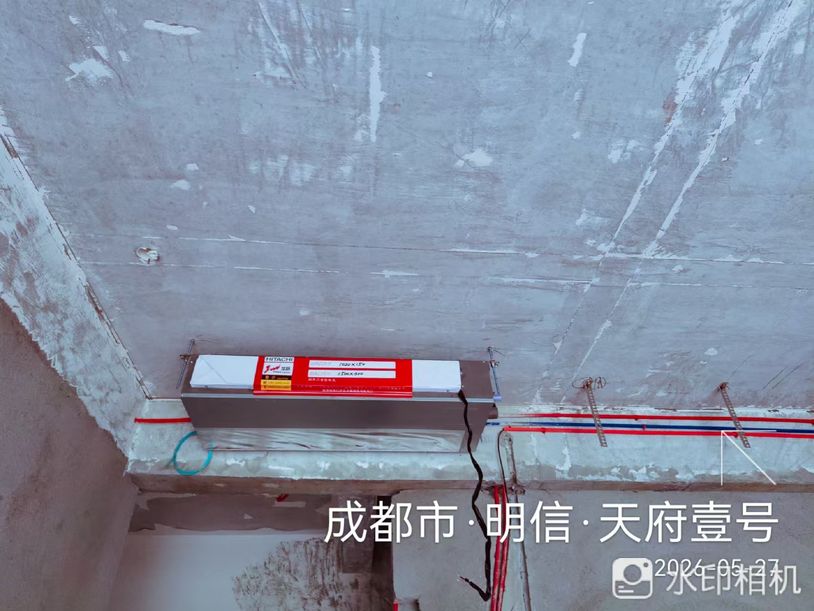

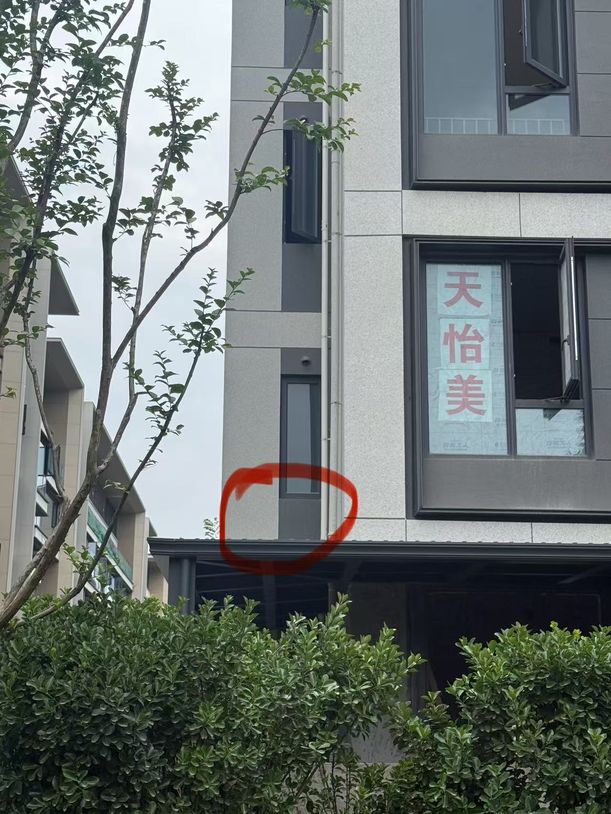

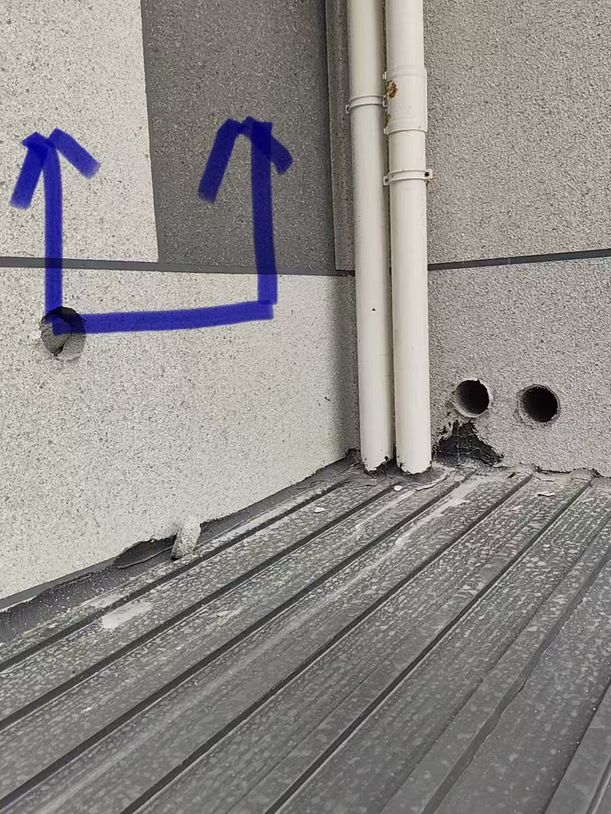

十、现场勘测定位

---

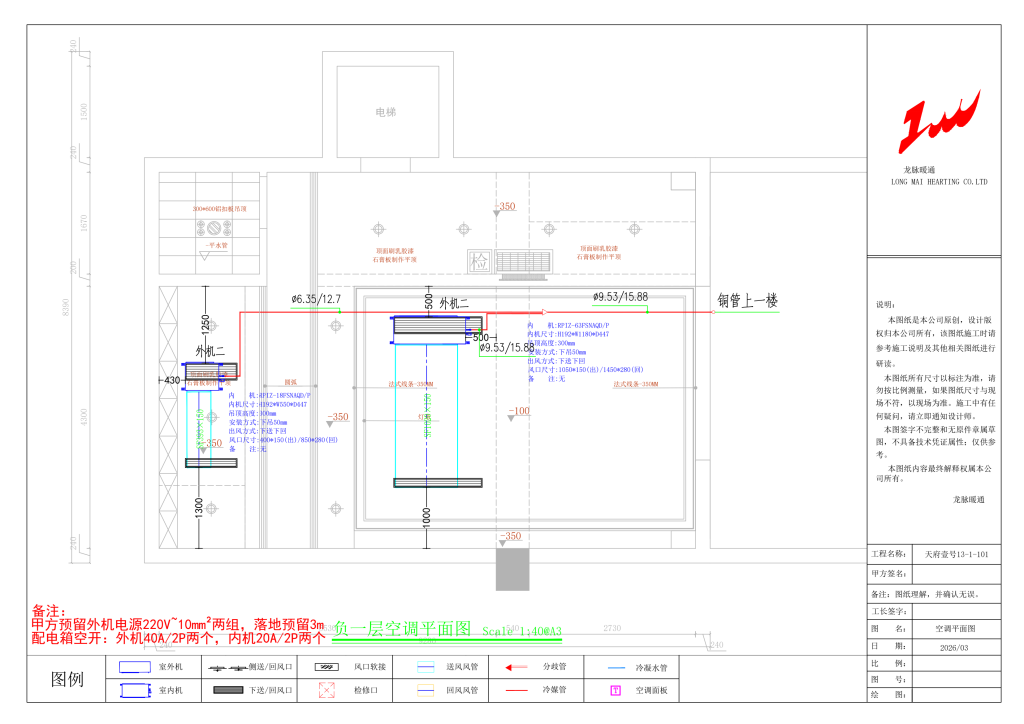

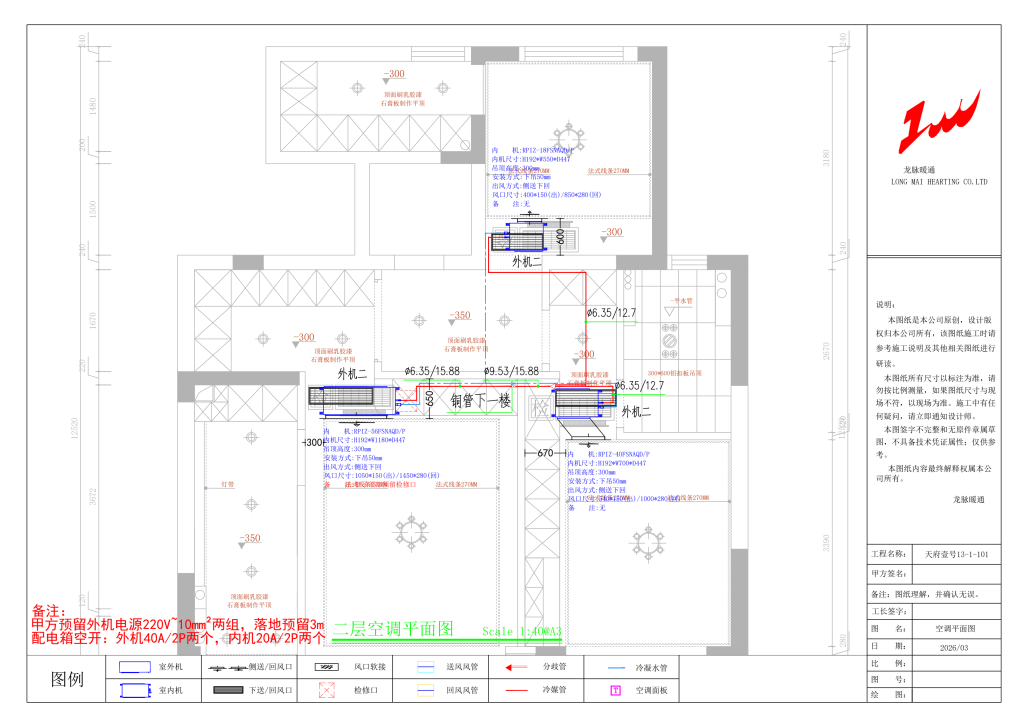

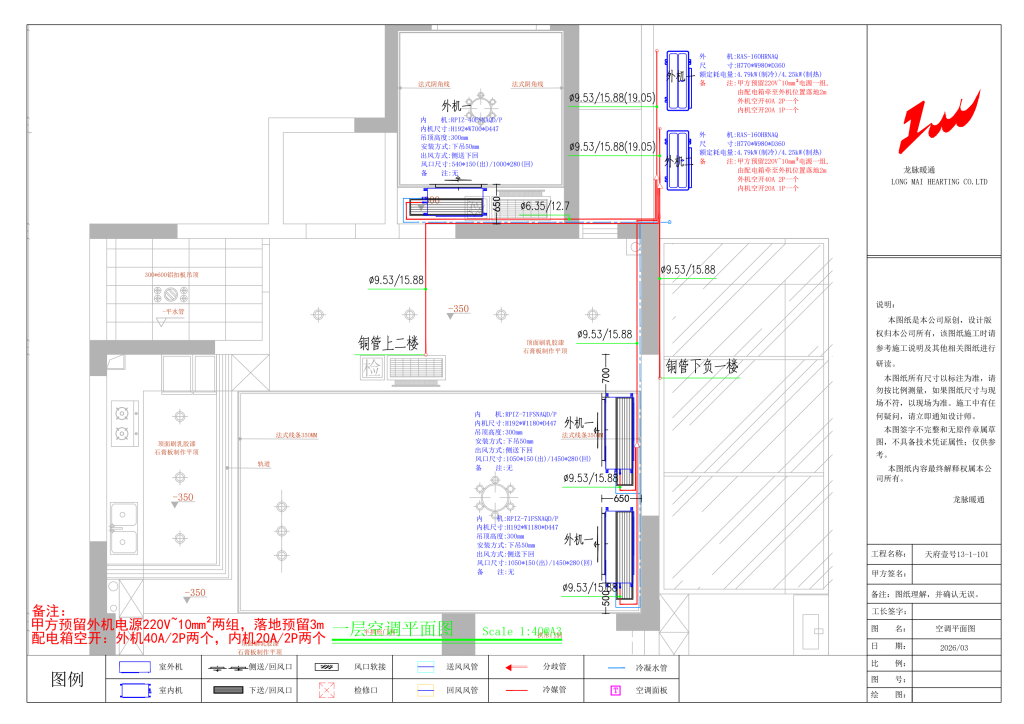

十一、设计图纸

---

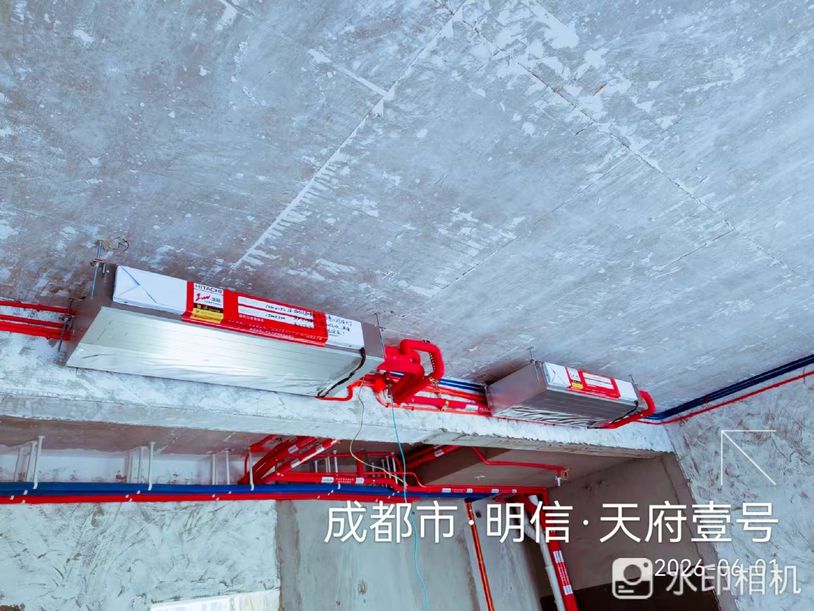

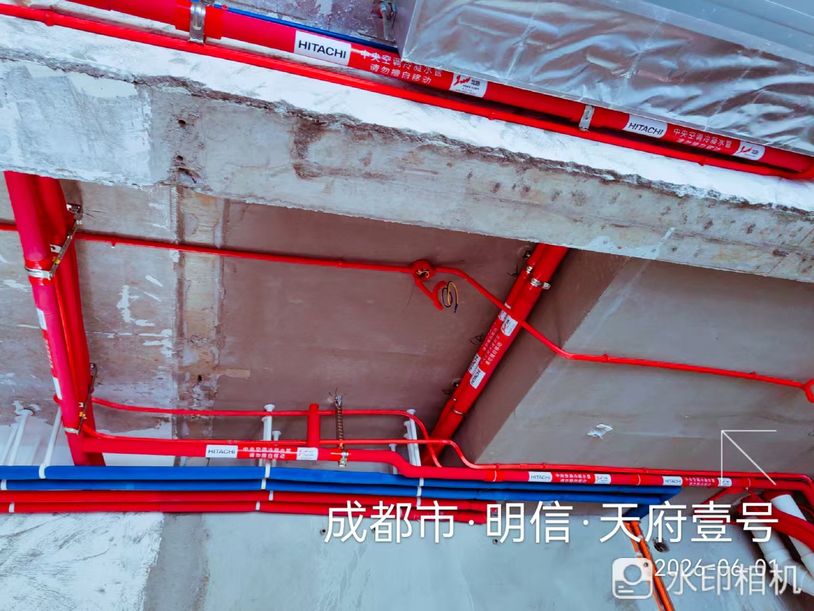

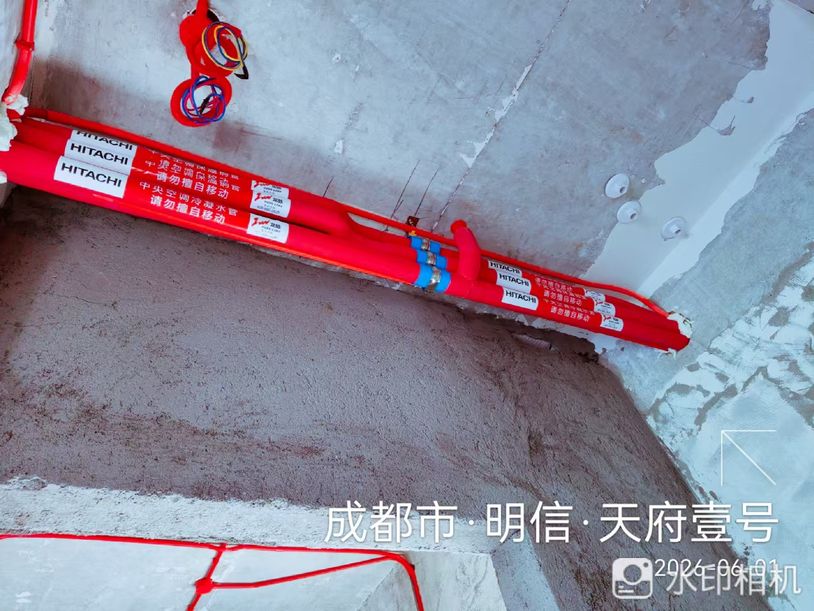

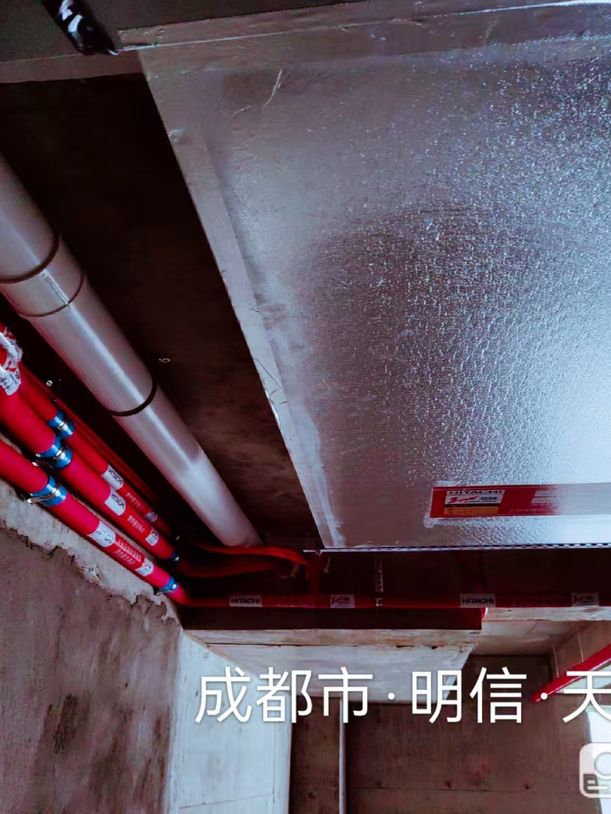

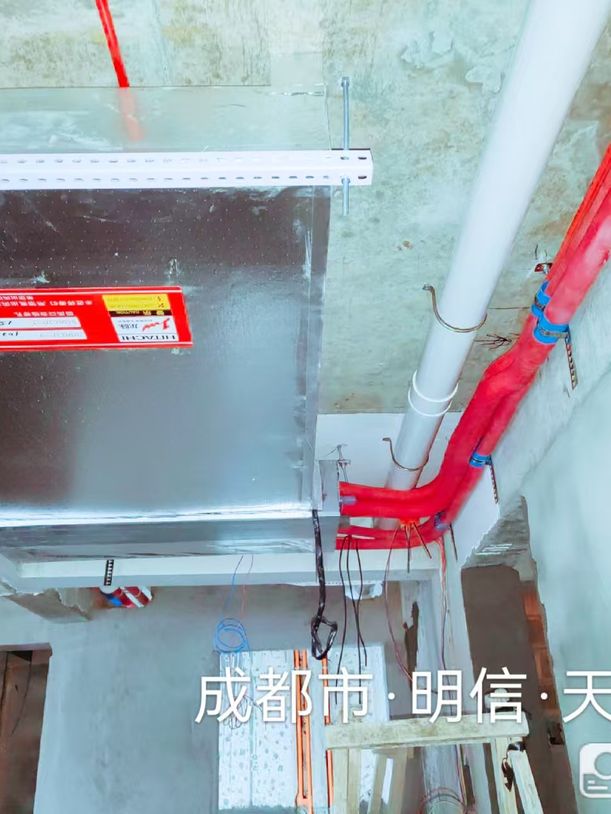

十二、按图施工

---

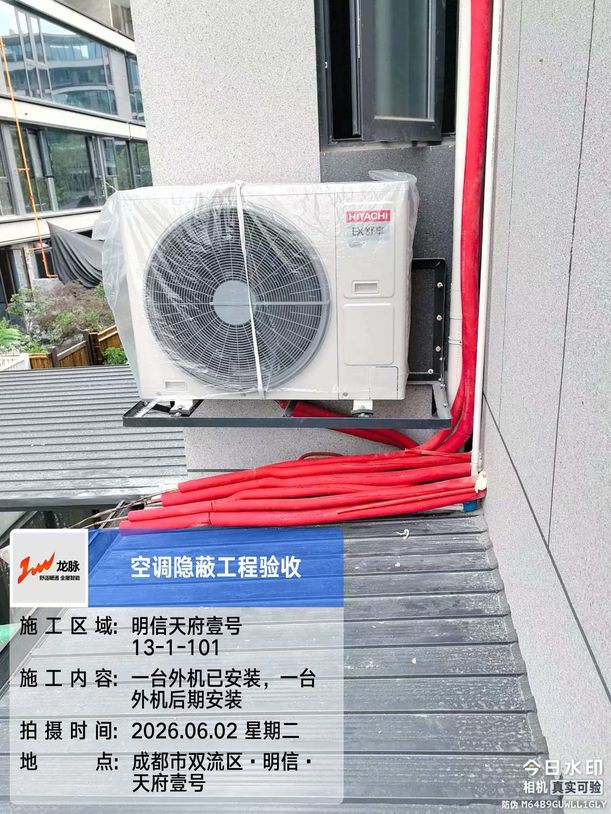

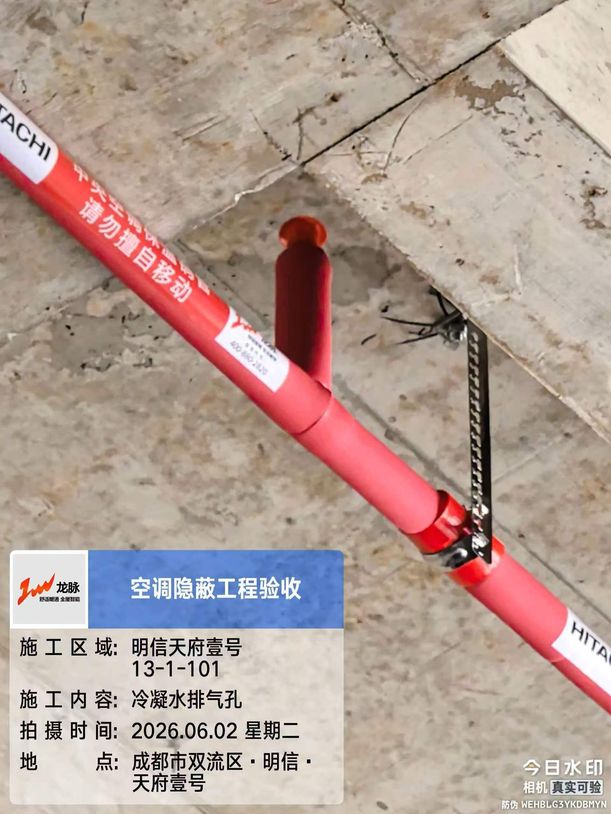

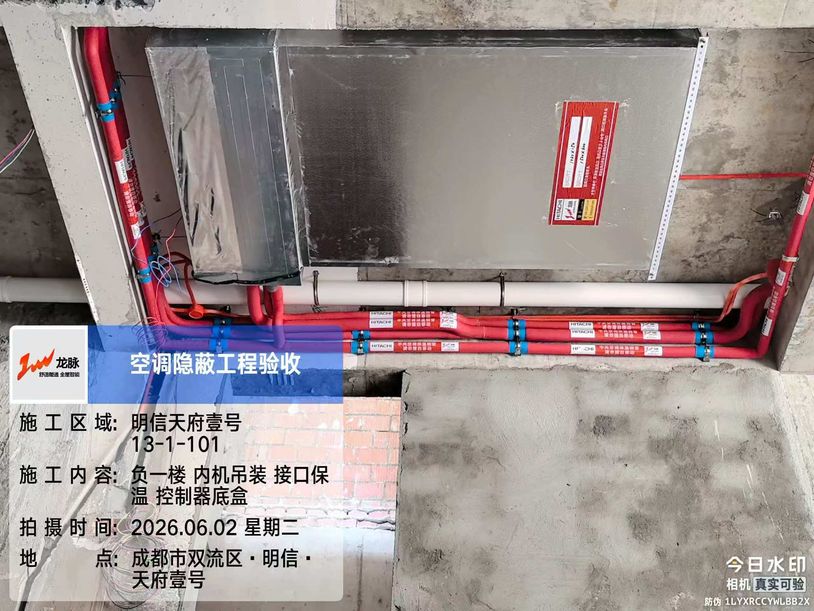

十三、监理记录

---

十四、售后服务记录

🛠️ 系统调试报告、使用指导签收、保修卡发放、回访记录等售后服务内容。

调试记录

项目	记录
调试日期	请补充
调试人员	请补充
主机1制冷试运行参数	请补充
主机2制冷试运行参数	请补充
各房间出风口温度	请补充
新风风速实测	请补充
电地暖通电测试	请补充
系统运行噪音	请补充
客户签收	请补充

使用教学

• ☐ 空调操作教学（主机1/主机2分别说明）—— 请补充完成日期
• ☐ 线控器/WiFi APP使用教学 —— 请补充完成日期
• ☐ 新风操作教学 —— 请补充完成日期
• ☐ 电地暖温控器操作教学 —— 请补充完成日期
• ☐ 滤网清洗周期说明 —— 请补充完成日期
• ☐ 寒暑假外出关机流程教学 —— 请补充完成日期
• ☐ 使用说明书交付 —— 请补充完成日期

保修信息

项目	详情
保修卡编号	请补充
保修起始日	请补充
空调延保至	请补充
新风保修至	请补充
电地暖保修至	请补充
工程质保期	5年

回访记录

第1次回访：

日期	回访内容	客户反馈	处理结果
请补充	请补充	请补充	请补充

第2次回访：

日期	回访内容	客户反馈	处理结果
请补充	请补充	请补充	请补充

年度回访：

日期	回访内容	客户反馈	处理结果
请补充	能耗分析报告	请补充	请补充

💡 如何添加新回访记录？

在可视化编辑器里，把光标放在最后一个回访记录表格的任意位置 → 表格工具栏会出现 → 点「在下方插入行」就能加新行了！

---

十五、方案顾问

---

案例版本 V1.0 · 建档 2026年6月27日

本方案所有技术参数引用 GB 50736-2012 及日立官方技术手册，可独立验证

交付不是终点，而是服务的开始
